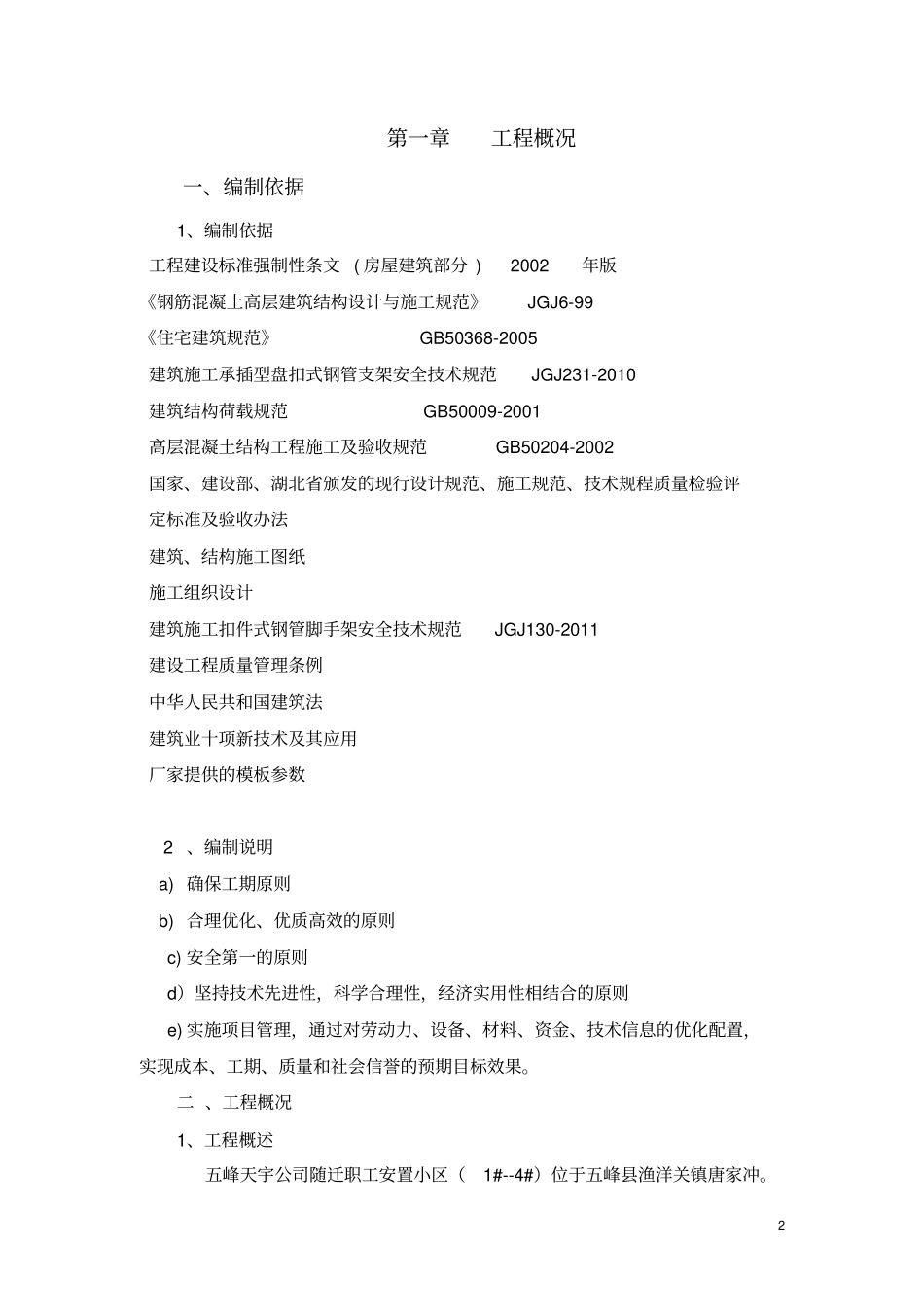

1五峰天宇公司随迁职工生活安置小区模板工程施工方案编制人：审核人：审批人：湖北城乡建设有限公司二O一二年十二月2第一章工程概况一、编制依据1、编制依据工程建设标准强制性条文(房屋建筑部分)2002年版《钢筋混凝土高层建筑结构设计与施工规范》JGJ6-99《住宅建筑规范》GB50368-2005建筑施工承插型盘扣式钢管支架安全技术规范JGJ231-2010建筑结构荷载规范GB50009-2001高层混凝土结构工程施工及验收规范GB50204-2002国家、建设部、湖北省颁发的现行设计规范、施工规范、技术规程质量检验评定标准及验收办法建筑、结构施工图纸施工组织设计建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建设工程质量管理条例中华人民共和国建筑法建筑业十项新技术及其应用厂家提供的模板参数2、编制说明a)确保工期原则b)合理优化、优质高效的原则c)安全第一的原则d）坚持技术先进性，科学合理性，经济实用性相结合的原则e)实施项目管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。二、工程概况1、工程概述五峰天宇公司随迁职工安置小区（1#--4#）位于五峰县渔洋关镇唐家冲。3建筑高度分别为1#：68.4米、，2#：72.4米、3#：75.4米、4#：78.4米，总建筑面积约为46253.8平方米。结构形式为钢筋砼框架剪力墙结构。2、承插型盘扣式支撑体系的选择拟采用承插型盘扣式支撑体系进行梁板钢筋混凝土的浇筑支撑，承插型盘扣式支架式一种高度灵活的多功能支撑架，以立杆部件为基础，立杆上配置锥扣式盘扣插座连接其他部件，使整个结构牢固稳定。盘扣式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好，可适应变化复杂的截面以及可适用吊车整体吊装的特点，在本工程中应用不但可以节约成本还可以加快使用进度，节约木材，可以取得良好的经济效益和社会效益。3、高分子塑钢模板的选择属于组合型小模板，由热塑性复合材料制成。模板包括平板模、阴角模、连接角模，拼组连接件包括异形卡、模板扣件（附产品力学性能及检验报告）。4、工程设计情况4.1、建筑设计情况本工程建筑结构安全等级均为二级，地基基础设计等级为乙级，抗震设防类别均为丙类，抗震设防烈度为6度。嵌岩基础、基础梁、底板砼强度等级为C35，基础垫层为C15。主体墙柱：基础顶~5.970为C45，5.970~23.970为C40，23.970~38.970为C35，38.970以上为C30；梁、板均为C30；雨棚、飘窗、梯间均为C30，二次结构均为C25。三、盘扣式脚手架设计概要1、盘扣式支架具有以下特点：1）安全稳定、结构牢固管件合一中心传力快拆支模体系力学性能好，具有足够的力学强度、刚度和稳定性,其抗下滑力是扣件式的3倍，工作安全可靠。2）操作简单、提高功效施工时工人仅仅需要一把铁锤就可以完成装拆,既降低了劳动强度，又节省了装拆时间，装拆时间比扣件式缩短3倍。结点连接无框度，有自锁能力，装拆灵活，简单快捷，工人容易掌握。搭设、4拆除工作效率比钢管扣件脚手架高3倍左右，能省工、省力、省时。3）功能多、便于管理一键连接式可完全替代各种传统支撑系统,可满足工程施工的各种技术要求，无配件丢失、损耗、易于现场管理。2、核心试验该产品在中南大学土木工程学院检测中心进行了多项节点试验，其中综合抗剪极限承载力123KN，综合抗压极限承载力115KN，综合抗拉极限承载力63KN，综合顶杆极限承载力113KN，试验证明该产品能够满足任何条件下施工荷载的支撑，符合《建筑施工横杆中心承力钢管支架安全技术规范》（JGJ231-2010）的要求。第二章材料及材料规格、性能一、产品组成：一套完整的金湘峰管件合一中心传力支模架由底托，立杆，横杆，和可调顶杆组成。底托：位于立杆底部，当施工地面不够平整时，防止立杆下沉并将上部荷载分散传递至地面。立杆：以Q235钢管做主结构，在一定长度的钢管上每隔一定距离焊接上一个锥扣式盘扣插座而成。5横杆：以Q235钢管做主结构，在钢管两端焊接锥扣式插头而成。可调顶杆：可调顶杆由丝杆和承插型锥扣盘组成（根据具体施工需要，丝杆上可能需加装一个或两个承插型锥扣盘），我们在丝杆距端部5cm处焊接一个承插型锥扣式插头，用横杆连接一个整...
