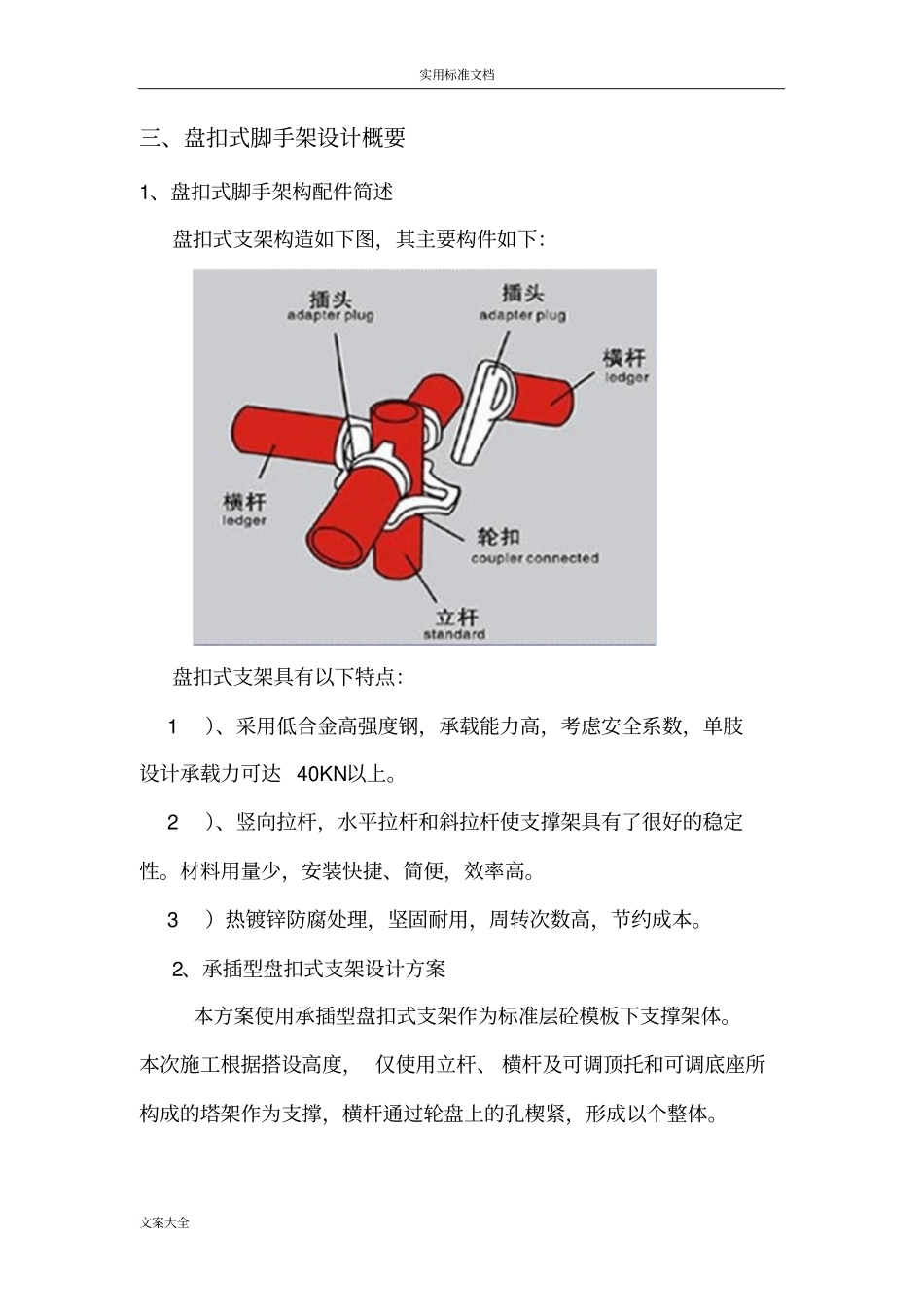

实用标准文档文案大全第一章工程概况一、编制依据1、编制依据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010《建筑施工模板安全技术规范》JGJ162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、编制说明（1）编制范围本方案适用于兴旺花园二期A、B楼主体结构，使用承插型盘扣式钢管支撑体系。（2）编制原则a)确保工期原则b)合理优化、优质高效的原则c)安全第一的原则d）坚持技术先进性，科学合理性，经济实用性相结合的原则e)实施项目管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。实用标准文档文案大全二、工程概况1、兴旺花园二期项目由青岛汇豪基投资有限公司投资兴建，青岛华鹏工程咨询集团有限公司监理，江苏南通三建集团有限公司承建。本工程为青岛市北区兴旺花园二期，东侧临兴旺花园一期住宅小区，南侧为在建尼斯酒店，西侧位台柳路，北至蚌埠路。主体30层，标准层高：2.9m框架剪力墙结构地下二层，地上三十层，±0.000m对应绝对标高24.400m，为框剪结构。其中地下车库建筑面积：10067.08平方米、地上建筑面积A座12040.56平方米、高87.5米；B座15040.22、高89.5米；总建筑面37153.68m2。2、承插型盘扣式支撑体系的选择拟采用承插型盘扣式支撑体系进行钢筋混凝土的模板支撑，承插型盘扣式支架式一种高度灵活的多功能支撑架，以立杆部件为基础，立杆上配置圆盘。每个圆盘上设置有4孔，以便连接其他部件，使整个结构牢固稳定，模板支架高H为3m，立杆步距h（上下水平杆轴线间的距离）取1.4m，立杆纵距la取1.22m，横距lb取1.22m。立杆伸出顶层横向水平杆中心线至模板支撑点的自由长度a取0.45m。。盘扣式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好，可适应变化复杂的截面以及可适用吊车整体吊装的特点，在本工程中应用不但可以节约成本还可以加快使用进度，节约木材，可以取得良好的经济效益和社会效益。实用标准文档文案大全三、盘扣式脚手架设计概要1、盘扣式脚手架构配件简述盘扣式支架构造如下图，其主要构件如下：盘扣式支架具有以下特点：1）、采用低合金高强度钢，承载能力高，考虑安全系数，单肢设计承载力可达40KN以上。2）、竖向拉杆，水平拉杆和斜拉杆使支撑架具有了很好的稳定性。材料用量少，安装快捷、简便，效率高。3）热镀锌防腐处理，坚固耐用，周转次数高，节约成本。2、承插型盘扣式支架设计方案本方案使用承插型盘扣式支架作为标准层砼模板下支撑架体。本次施工根据搭设高度，仅使用立杆、横杆及可调顶托和可调底座所构成的塔架作为支撑，横杆通过轮盘上的孔楔紧，形成以个整体。实用标准文档文案大全第二章材料及材料规格、性能承插型盘扣式钢管支撑体系主要材料及型号【立杆】立杆是在直径为48钢管上焊接了30公分长直径为60的钢管实现对接，能够实现对不同高度的楼层进行调节。无论是地下室还是标准层同样适用。每根立杆上面焊接了一个花盘，可以连接横杆。本工程仅选择2.5米的立杆。【横杆】横杆是在在不同长度钢管上焊接了两个插头链接立杆，横杆的规格：横杆：1.14米横杆：0.84米横杆：0.44米实用标准文档文案大全新型建筑钢支撑架承插式盘扣架有以下优势：1钢管采用插口与销钉式，安、拆简单、方便，施工速度快，与传统支模工艺相比，可提高工效30%。2节省扣件，避免工地扣件丢失3可以无限接高，根据房间大小调配，还可应用于高支模4模板体系具有较高的强度与刚度，稳定性能良好5钢管表面处理采用电泳漆技术，水性漆处理相比化工漆处理更环保。6散装快拼便于运输。实用标准文档文案大全第三章施工技术措施1、承插型盘扣式支撑的施工（1）施工前准备a)、认真做好承插型盘扣式支撑的施工安全、技术交底资料。b)、项目部组织现场管理人员和施工工人认真学习施工图纸和建筑施工承插型盘扣式钢管支架安全技术规程。c)、组织插型盘扣式支架的材料进场并按计划堆放。（2）施工部署根据施工平面图，施工...
