技术交底-承台梁及承台钢筋绑扎工程VIP免费

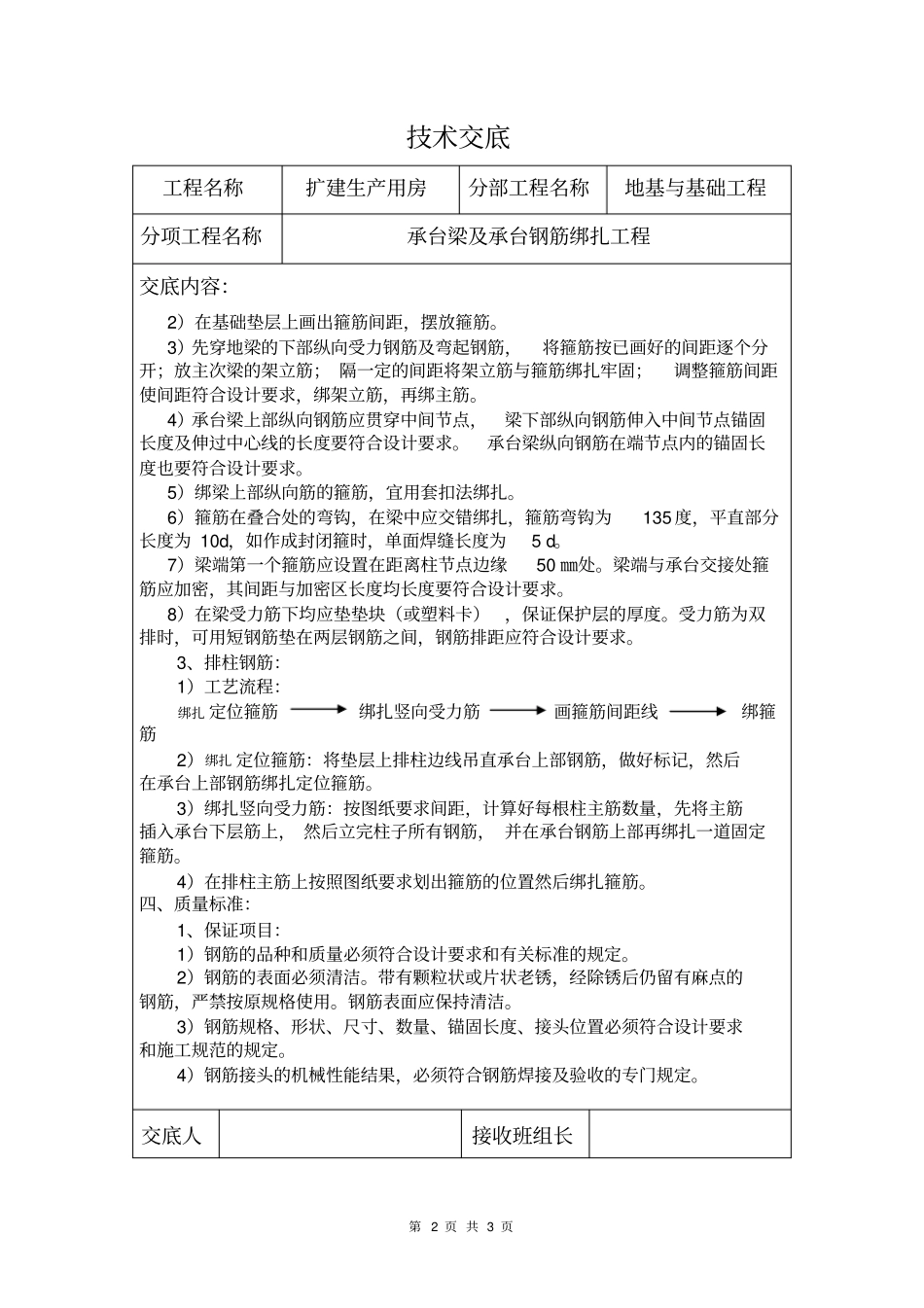

第1页共3页技术交底工程名称扩建生产用房分部工程名称地基与基础工程分项工程名称承台梁及承台钢筋绑扎工程交底内容：一、工程概况：本工程属于排架结构基础工程，共77个承台及承台梁。二、施工准备：1、材料及主要机具：（1）钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需化学成分检验。钢筋应无老锈及油污。（2）成型钢筋：必须符合配料单的规格、尺寸、形状、数量、并应有加工合格证。（3）铁丝：可采用20~22号铁丝（火烧丝）或镀锌铁丝（铅丝），铁丝切断长度要满足使用要求。（4）垫块：用水泥砂浆制成，厚度同保护层，垫块内预埋20~22号火烧丝。或用塑料卡、拉筋、支撑筋。（5）主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2、作业条件：（1）钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。（2）钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。（3）熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。（4）绑扎前先并将水泥砂浆等污垢清除干净。三、操作工艺：1、承台钢筋：1）工艺流程：划线铺铁穿箍绑扎2）清理垫层上面的杂物，用粉笔在垫层上划好主筋，分布筋间距。3）按划好的间距，先准确摆放受力主筋、后放分布筋。4）按照图纸间距绑扎好箍筋，，并将架立筋与主筋固定，然后垫好垫块（垫块数量4个/㎡）。2、承台梁钢筋：1）工艺流程：画主次梁箍筋间距放主梁次梁箍筋穿主梁底层纵筋及弯及弯起筋穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋按箍筋间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎交底人接收班组长第2页共3页技术交底工程名称扩建生产用房分部工程名称地基与基础工程分项工程名称承台梁及承台钢筋绑扎工程交底内容：2）在基础垫层上画出箍筋间距，摆放箍筋。3）先穿地梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；放主次梁的架立筋；隔一定的间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋。4）承台梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。承台梁纵向钢筋在端节点内的锚固长度也要符合设计要求。5）绑梁上部纵向筋的箍筋，宜用套扣法绑扎。6）箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直部分长度为10d，如作成封闭箍时，单面焊缝长度为5d。7）梁端第一个箍筋应设置在距离柱节点边缘50㎜处。梁端与承台交接处箍筋应加密，其间距与加密区长度均长度要符合设计要求。8）在梁受力筋下均应垫垫块（或塑料卡），保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。3、排柱钢筋：1）工艺流程：绑扎定位箍筋绑扎竖向受力筋画箍筋间距线绑箍筋2）绑扎定位箍筋：将垫层上排柱边线吊直承台上部钢筋，做好标记，然后在承台上部钢筋绑扎定位箍筋。3）绑扎竖向受力筋：按图纸要求间距，计算好每根柱主筋数量，先将主筋插入承台下层筋上，然后立完柱子所有钢筋，并在承台钢筋上部再绑扎一道固定箍筋。4）在排柱主筋上按照图纸要求划出箍筋的位置然后绑扎箍筋。四、质量标准：1、保证项目：1）钢筋的品种和质量必须符合设计要求和有关标准的规定。2）钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。3）钢筋规格、形状、尺寸、数量、锚固长度、接头位置必须符合设计要求和施工规范的规定。4）钢筋接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。交底人接收班组长第3页共3页技术交底工程名称扩建生产用房分部工程名称地基与基础工程分项工程名称承台梁及承台钢筋绑扎工程交底内容：2、基本项目1）缺扣、松扣的数量不超过绑扣数的10%，且不应集中。2）弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值。3）箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135度，弯钩平直长度为10d。五、成品保护:1）柱子钢筋绑扎后，不准...
