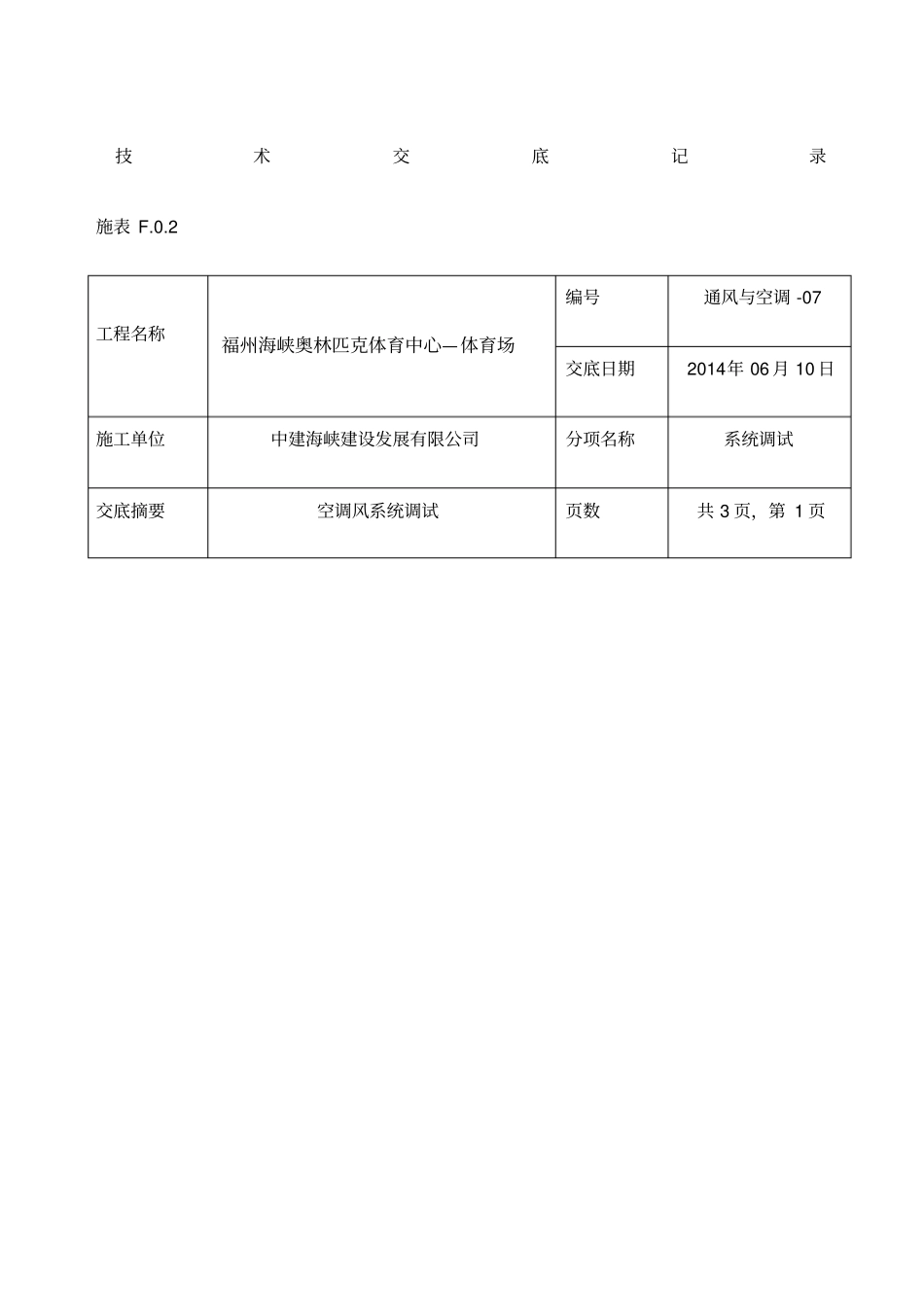

技术交底记录施表F.0.2工程名称福州海峡奥林匹克体育中心—体育场编号通风与空调-07交底日期2014年06月10日施工单位中建海峡建设发展有限公司分项名称系统调试交底摘要空调风系统调试页数共3页，第1页一、仪器仪表要求1、通风与空调系统调试所使用的仪器仪表应有出厂合格证明书和签证文件。2、严格执行计量法，不准在调试工作岗位上使用无验定合格印、证或超过验定周期以及验定不合格的计量仪器仪表。3、必须了解各种常用测试仪表的构造原理和性能，严格掌握它们的义勇校验方法，按规定的操作步骤进行测试。4、综合效果测定时所使用的仪表精度应高于被测对象的级别。5、搬运和使用仪器仪表要轻拿轻放，防止震动和撞击，不使用仪表时应放在专用工具仪表箱内，防潮防秽。二、主要仪表工具1、测量温度的仪表，测量湿度的仪表，测量风速的仪表；测量风压的仪表；其他常用的电工仪表、转数表、离子计数器、声级仪、钢卷尺、手电钻、活板子、螺丝刀、克丝钳子、铁锤、高登、手电筒、对讲机、计算器、测杠等。三、作业条件1、通风空调系统必须安装完毕，运转调试之前会同建设单位进行全面检查，全部符合设计、施工及验收规范和工程质量验收评定标准的要求，才能进行运转和调试。2、通风空调系统试运转所需的水电气及压缩空气等，应具备使用条件，现场清理干净。A、应有试运转调试方案，内容包括调试目的要求、进度计划、调试项目、程序和采用的方法等。B、按运转调试方案，备好仪表和工具及调试记录表格。C、熟悉通风空调系统的全部设计资料、计算参数状态、领会设计意图，掌握风系统、冷源和热源系统、电系统的工作原理。D、风道系统的调节阀、防火阀、排烟阀、送风口和回风口内的阀板、叶片应在开启的工作状态位置。E、通风空调系统风量调试之前，应先对风机单机调试，设备完好符合设计要求后方可进行调试工作。四、调试工艺（一）调试工艺程序准备工作→通风空调系统试运转前的检查→通风空调系统的风量测试与调整→空调器设备性能测试与调整→空调系统综合效果测定→资料整理编制交工调试报告。（二）施工方法Ⅰ、准备工作1、熟悉空调系统设计图纸和有关技术文件，室内、外空气计算参数、风量、冷热负荷、恒温精度要求等，弄清送回风系统、供热和供冷系统、自动调节系统的全过程。2、制通风空调系统的透制图。3、调试人员会同设计和建设单位深入现场，弄清空调系统安装质量不合格的地方，查清施工与设计不符的地方，记录在缺陷明细表中，限期改完。4、备好调试所需的仪器仪表和必要的工具，消除缺陷明细表中的各种毛病。水电源冷热源准备就绪后，即可按计划进行运转和调试。Ⅱ、通风空调系统运转前的检查1、核对通风机、电动机的型号、规格是否与设计相符。2、检查地脚螺栓是否上紧、减震台座是否平整等细节问题。技术交底记录施表F.0.2工程名称福州海峡奥林匹克体育中心—体育场编号通风与空调-07交底日期2014年06月10日施工单位中建海峡建设发展有限公司分项名称系统调试交底摘要空调风系统调试页数共3页，第2页3、检查轴承处是否有足够的润滑油、加注润滑油种类和数量应符合设计文件的要求。4、检查风机及有接地要求的风机、风管接地线是否可靠。5、检查风机调节阀门、开启应灵活、定位位置可靠。6、风机启动可连续运转，运转应不少于2h。Ⅲ、通风空调系统的风量测定与调整：1、工程实际情况，绘制系统单线透制图、应标明风管尺寸，测点界面位置，送风口的位置，同时标明设计风量、风速、截面面积及风口外框面积。2、开机之前，将风口和风道的调节阀门，放在全开位置，三通调节阀门放在中间位置空气处理室中的各种调节阀应放在实际运行位置。3、开启风机进行风量测定与调整，先粗侧总风量是否满足设计风量要求，做到心中有数，有利于下步调试工作。4、系统风量测定与调整，干管和支管的风量可用皮托管、微压计议器进行测试。对送回风系统调整采用“流量等比分配法”或“基准风口调整法”等，从系统的最远最不利的环路开始，逐步调向通风机。5、风口风量测试可用热点风速仪、叶轮风速仪，用定点发或匀速移动法测出平均风速，计算出风量。测试次数不少于3~5次。6、系统风量调整平衡后...
