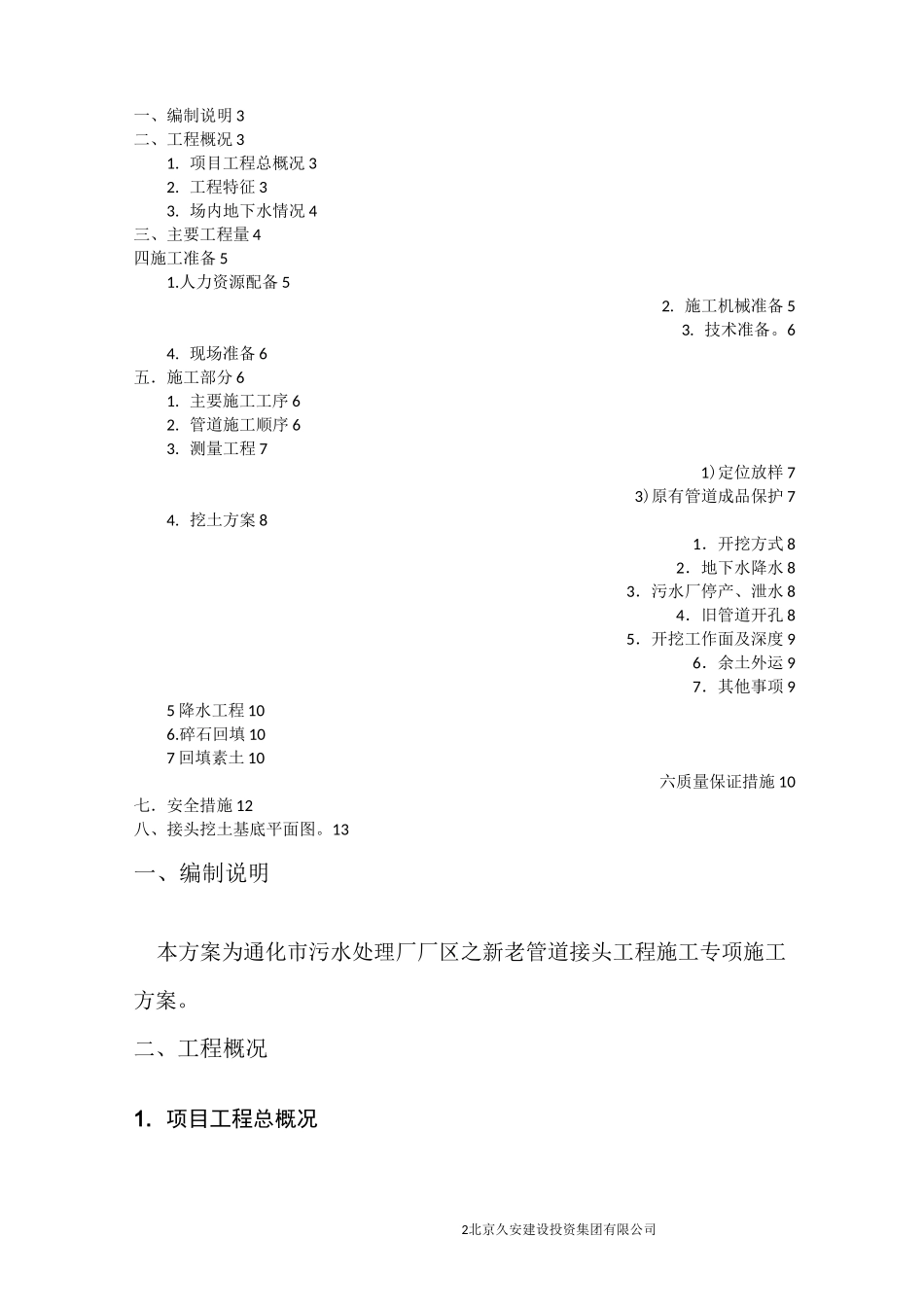

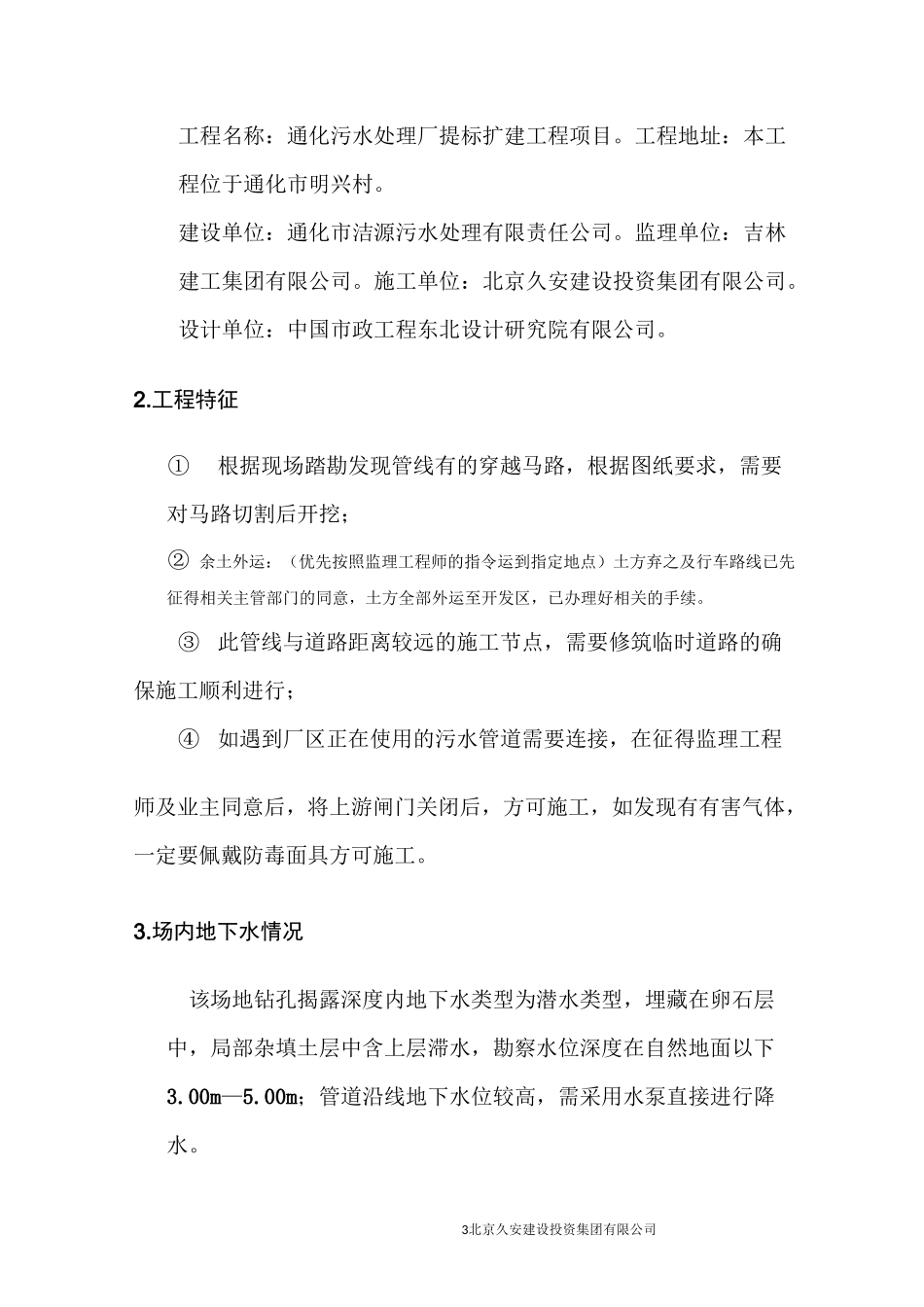

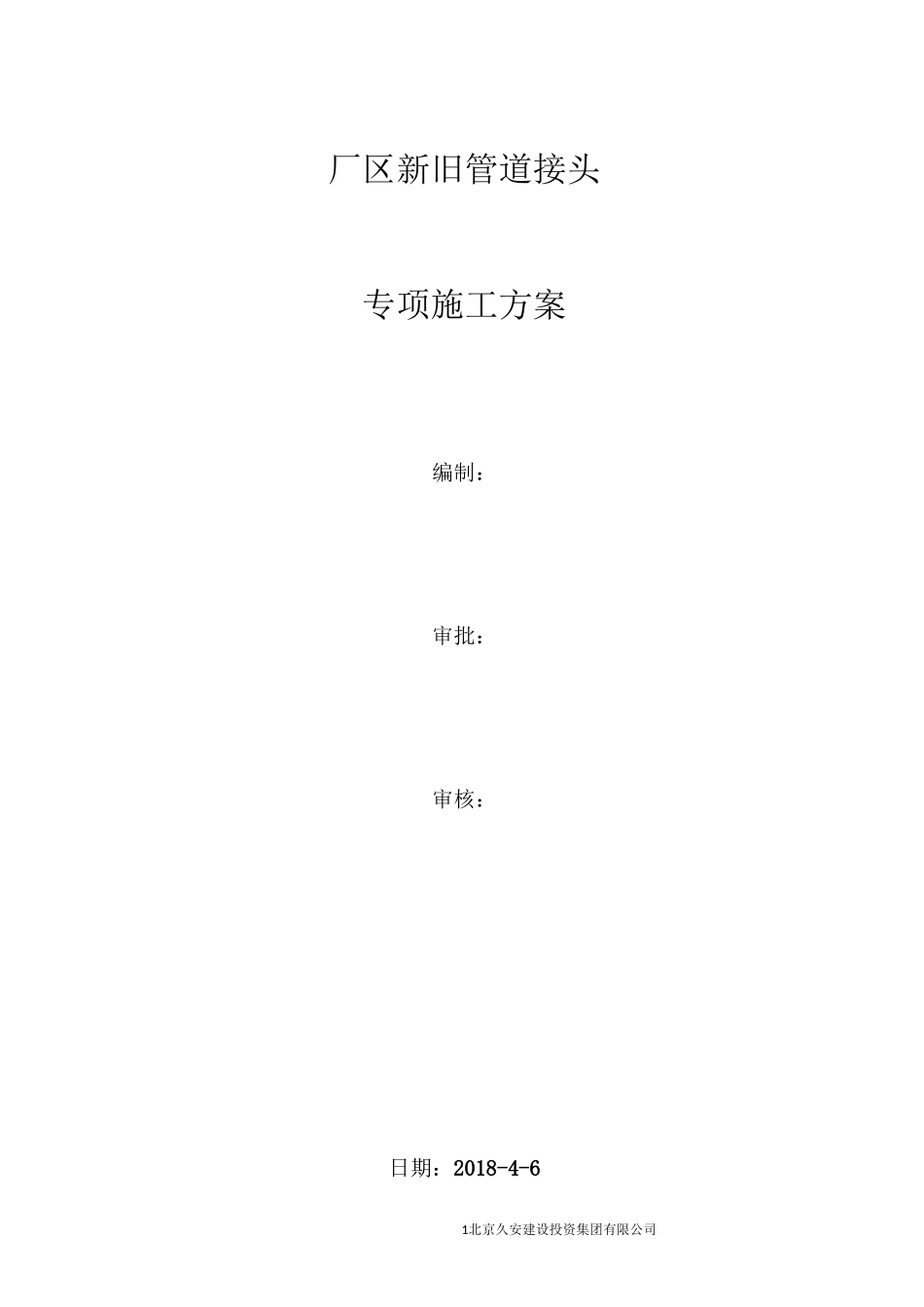

1北京久安建设投资集团有限公司厂区新旧管道接头专项施工方案编制：审批：审核：日期：2018-4-62北京久安建设投资集团有限公司一、编制说明3二、工程概况31.项目工程总概况32.工程特征33.场内地下水情况4三、主要工程量4四施工准备51.人力资源配备52.施工机械准备53.技术准备。64.现场准备6五．施工部分61.主要施工工序62.管道施工顺序63.测量工程71)定位放样73)原有管道成品保护74.挖土方案81．开挖方式82．地下水降水83．污水厂停产、泄水84．旧管道开孔85．开挖工作面及深度96．余土外运97．其他事项95降水工程106.碎石回填107回填素土10六质量保证措施10七．安全措施12八、接头挖土基底平面图。13一、编制说明本方案为通化市污水处理厂厂区之新老管道接头工程施工专项施工方案。二、工程概况1.项目工程总概况3北京久安建设投资集团有限公司工程名称：通化污水处理厂提标扩建工程项目。工程地址：本工程位于通化市明兴村。建设单位：通化市洁源污水处理有限责任公司。监理单位：吉林建工集团有限公司。施工单位：北京久安建设投资集团有限公司。设计单位：中国市政工程东北设计研究院有限公司。2.工程特征①根据现场踏勘发现管线有的穿越马路，根据图纸要求，需要对马路切割后开挖；②余土外运：（优先按照监理工程师的指令运到指定地点）土方弃之及行车路线已先征得相关主管部门的同意，土方全部外运至开发区，已办理好相关的手续。③此管线与道路距离较远的施工节点，需要修筑临时道路的确保施工顺利进行；④如遇到厂区正在使用的污水管道需要连接，在征得监理工程师及业主同意后，将上游闸门关闭后，方可施工，如发现有有害气体，一定要佩戴防毒面具方可施工。3.场内地下水情况该场地钻孔揭露深度内地下水类型为潜水类型，埋藏在卵石层中，局部杂填土层中含上层滞水，勘察水位深度在自然地面以下3.00m—5.00m；管道沿线地下水位较高，需采用水泵直接进行降水。4北京久安建设投资集团有限公司三、主要工程量主要工程量如下：（实际施工如有不同之处报监理工程师确认）1．由二沉池配水配泥井至混凝沉淀池的进水管道；2．由二沉配水配泥井至接触池的进水管道；3．由2#生化池出水至原一期阀门井处接头；4.F1#初沉超越管D1420和原来管线碰头2处；5．10#线初沉溢流往2#生化920管道和溢流井改造；6.初沉溢流井-1#生化池进口改造，1420,820两根；7.2#生化至二沉的出水管和一期阀门井处F06，D1220、D1420两根；阀门井没有预留洞，清淤、排水、开洞、加固等；8.2#线二沉配水井至污泥排水泵池管线改造碰头D1020;9.污泥排水泵池外出管线和12#连接碰头D1220;10.11#线D219、D325和污泥排水泵池连接碰头；11.初沉3#、4#、二沉3#、4#新旧管线碰头共12个；12.排水：19#线W36#井；污泥脱水间排水管和8#线接头D200、W28;污泥储池和8#线W26；中水泵房D100和W29和8#线接头；滤池间配电室值班室19#排水管线W35#井和8#原来管接头；W32#/W33#井与8#原来线接头D300共2处；砼沉淀间W23/W24#和原线8#D300共2处；加氯间19#排水和8#管接头共1处；13．给水：综合泵房门口17#新建管线与原来6#管接头160；沉淀间17#线25和原线接头160；新扩建污泥脱水间d25和6#线接头d160；5北京久安建设投资集团有限公司14．采暖新旧管道接头：换垫站暖气出口；车库和综合泵房处；加氯加药间南侧；鼓风机房南侧；15．管线施工地段的场区地层由上而下依次为1杂填土、2草炭土、3含砾黏土、4卵石、5全风化安山石、6强风化安山石、7弱风化安山石，地下水主要来源为大气降水，并以渗透等方式排泄，地下水位埋深较为3-4m。管道挖出深度在第3层含砾黏土上。四施工准备1.人力资源配备现场准备配备了如下人员：技术工人：普工20人；电焊工6人；电工1人。管理人员：施工员3人；质检员1人；材料员1人；实验员1人。（随着工作面的展开随时调整人员）2.施工机械准备挖掘机：2台；铲车：1台运土车：2辆；起重机：1台；水泵：4台(基坑降水用)以及配套的水带、接头等；3.技术准备。1)施工人员认真熟悉图纸，把图纸上的疑问解决在施工之前。2)施工前对相关人员做好各种技术交底。4.现场准备1)施工用电检查，确保施工正常用电及用电安全。2)保证...
