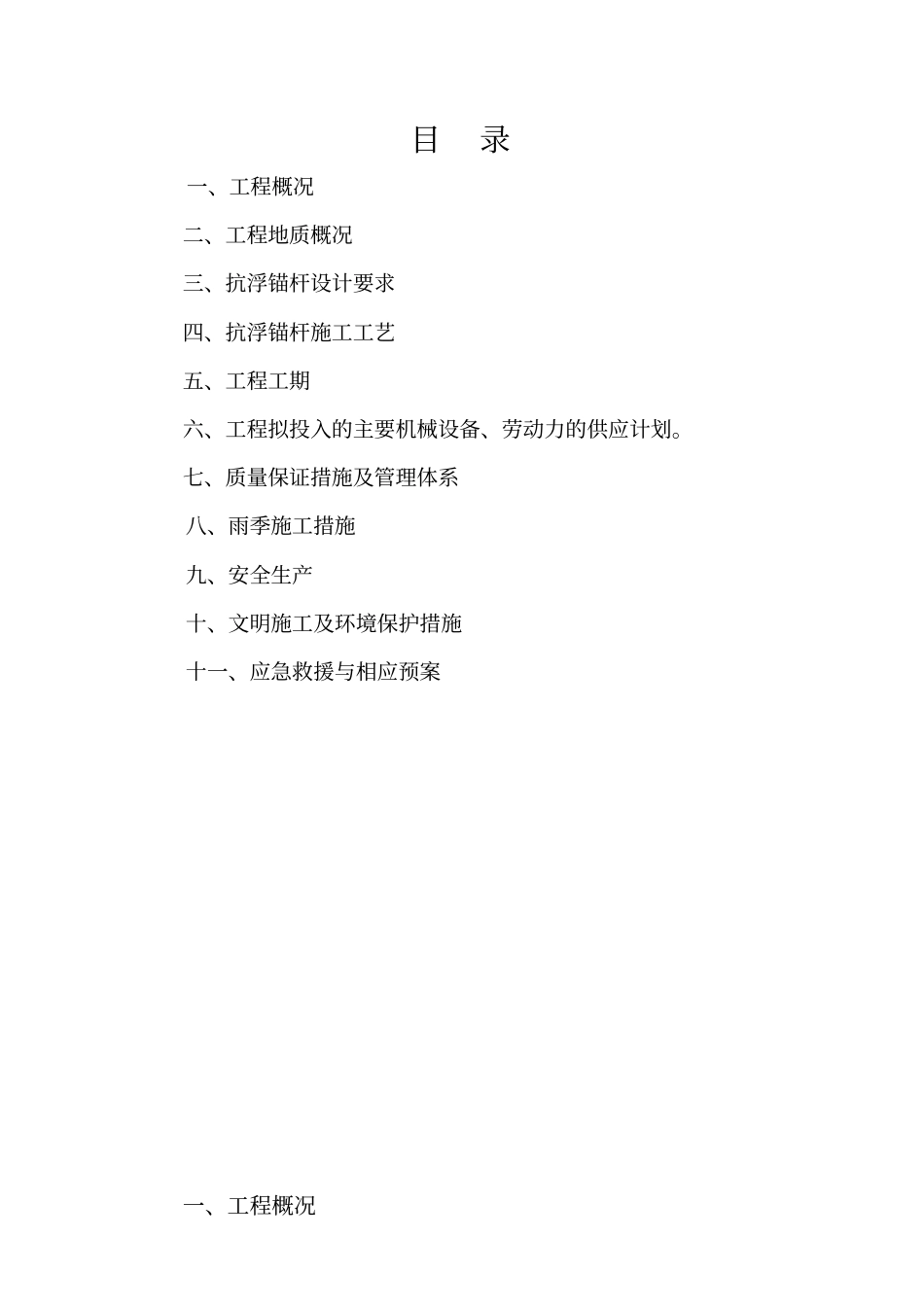

抚顺恒大广场抗浮锚杆工程施工方案副总工程师：工程管理部：处长：主任工程师：技术负责人：中冶沈勘工程技术有限公司二O一三年五月目录一、工程概况二、工程地质概况三、抗浮锚杆设计要求四、抗浮锚杆施工工艺五、工程工期六、工程拟投入的主要机械设备、劳动力的供应计划。七、质量保证措施及管理体系八、雨季施工措施九、安全生产十、文明施工及环境保护措施十一、应急救援与相应预案一、工程概况抚顺恒大广场抗浮锚杆工程地址位于抚顺市顺城区市政府大楼北侧。建设单位：抚顺嘉顺置业有限公司设计单位：大连市建筑设计研究院有限公司。监理单位：沈阳市建都工程建设监理有限公司施工单位：中冶沈勘工程技术有限公司工程量约为3998根抗浮锚杆，根据不同地质条件，锚杆长度分别为2.5米、4.0米、6.5米。二、工程地质概况1、杂填土（Q4m）：松散，主要由建筑垃圾、生活垃圾、砂土及粘性土等组成，分布普遍。层厚0.4-5.5m，平均厚度2.06m，层顶标高79.70-85.20m，人工堆积而成。2、粉质粘土（Q4ai）：黄褐色，主要有粘粒及粉粒组成，可塑状态，湿，无摇震反应，稍有光泽，干强度韧性中等，中等压缩性土，捻摸有细颗粒，有粘滞感，能搓成0.5-2mm土条。层厚0.3-5.1m，层顶标高78.93-83.77m，层顶埋深0.0-4.9m，分布不均以扁豆体或透镜体出现。3、中粗砂（Q4ai）：黄褐色，以中砂为主，由石英长石质组成，中密状态，一般粒径0.25-0.5mm占全重的50%以上，颗粒级配均匀，稍湿，无胶结。层厚0.6-4.5m，层顶埋深0-6.7m，层顶标高76.8-82.10m，分布不均，往往呈透镜体状态出现，不连续，局部缺失，零星分散出现。4、圆砾（Q4ai+pi）：主要由石英岩、砂岩、花岗岩、角闪岩等结晶岩组成，冲洪积沉积，稍密状态，呈圆形、亚圆形，磨圆度较差，粒径2-20mm约占全重65%以上，最大粒径40-60mm，少量中粗砂充填，层厚0-5.10m，平均厚度2.52m，层顶埋深0-8.00m，层顶标高75.18-83.76m，该层分布较普遍、连续，厚度变化较大。5、圆砾（Q4ai+pi）：骨架颗粒主要由石英岩、砂岩、花岗岩、角闪岩等结晶岩组成，冲洪积沉积，中密状态，呈圆形、亚圆形，磨圆度较差，一般粒径2-20mm约占全重70%以上，最大粒径40-80mm，中粗砂充填，一般层厚0.5-4.70m，平均厚度2.49m，层顶埋深1.0-8.00m，层顶标高75.64-80.46m，局部缺失，有时不连续。6、强风化花岗片麻岩（M）：灰-灰绿色，主要矿物成分为石英、黑云母、长石、角闪石等组成，结构构造已破坏，岩芯为碎块状，RQD＜5%，完整性指数0.15，,基本质量等级为Ⅴ级，节理裂隙发育，且有水锈现象，坚硬程度为软岩，该层顶面起伏较大，层厚0.4-3.7m，层顶埋深2.6-12.5m，平均7.21m，层顶标高67.2-78.03m，分布普遍，均匀，全场均见该层。6-1构造角砾岩（M）：灰绿色，以压扭性构造形成破裂面，含有角砾、绿泥石、擦痕砾块，岩芯呈碎块状、角砾状、少量断层泥，分布在⑥强风化岩上部及中部，并在H1、H2、F楼局部地段出现。构造活动较小，影响范围不大，延长20-40m，一般以条带状、扁豆状舒缓波状出现，钻探揭露厚度0.5-6.5m，埋深5.0-11.10m，标高71.31-78.29m，走向近似东西向或南北向。三、抗浮锚杆设计要求：1、锚杆设计长度为2.5米、4.0米、6.5米。2、锚杆孔径为130mm。3、注浆液采用水灰比为0.5的素水泥浆，强度等级为M30。4、锚杆钢筋采用HRB400级钢筋。四、抗浮锚杆施工工艺1、锚杆施工工序为：测量放点钻孔钢筋制作及安装浆液制备及注浆结束1)、测量放点控制点由建设单位指定，轴线由总包单位给出，我单位测量工程师根据图纸按照总包单位给出的轴线测放锚杆孔位点，经监理工程师复核无误后再施工。放点误差±20mm。2)、钻孔测量放点经监理工程师复核无误后开始钻孔施工，本工程采用金科358H型潜孔钻成孔，钻进到设计深度后提钻，移至下一孔位，由监理工程师确认长度后进行锚杆钢筋的安装。3)、钢筋制作及安装锚杆钢筋采用HRB400级钢筋，严格按照设计图纸制作。采用人工或吊车安装锚杆，下放过程尽量不要碰撞孔壁防止塌孔，锚杆钢筋与钻孔角度保持一致。4)、浆液制备及注浆浆液为素水泥浆，水灰比为0.5，浆液充分搅拌后开始注浆。注浆管出浆口插入距孔底300mm处...
