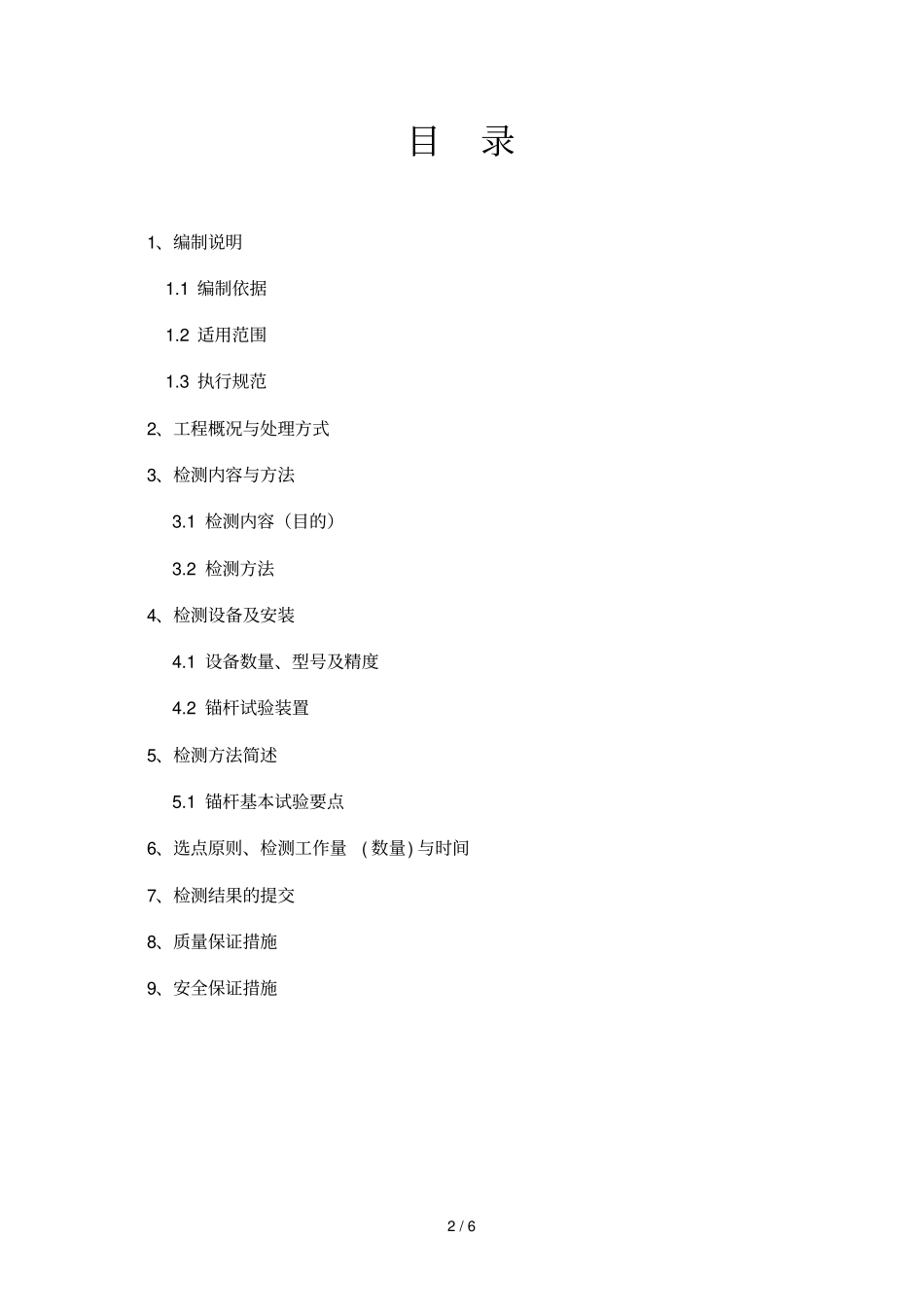

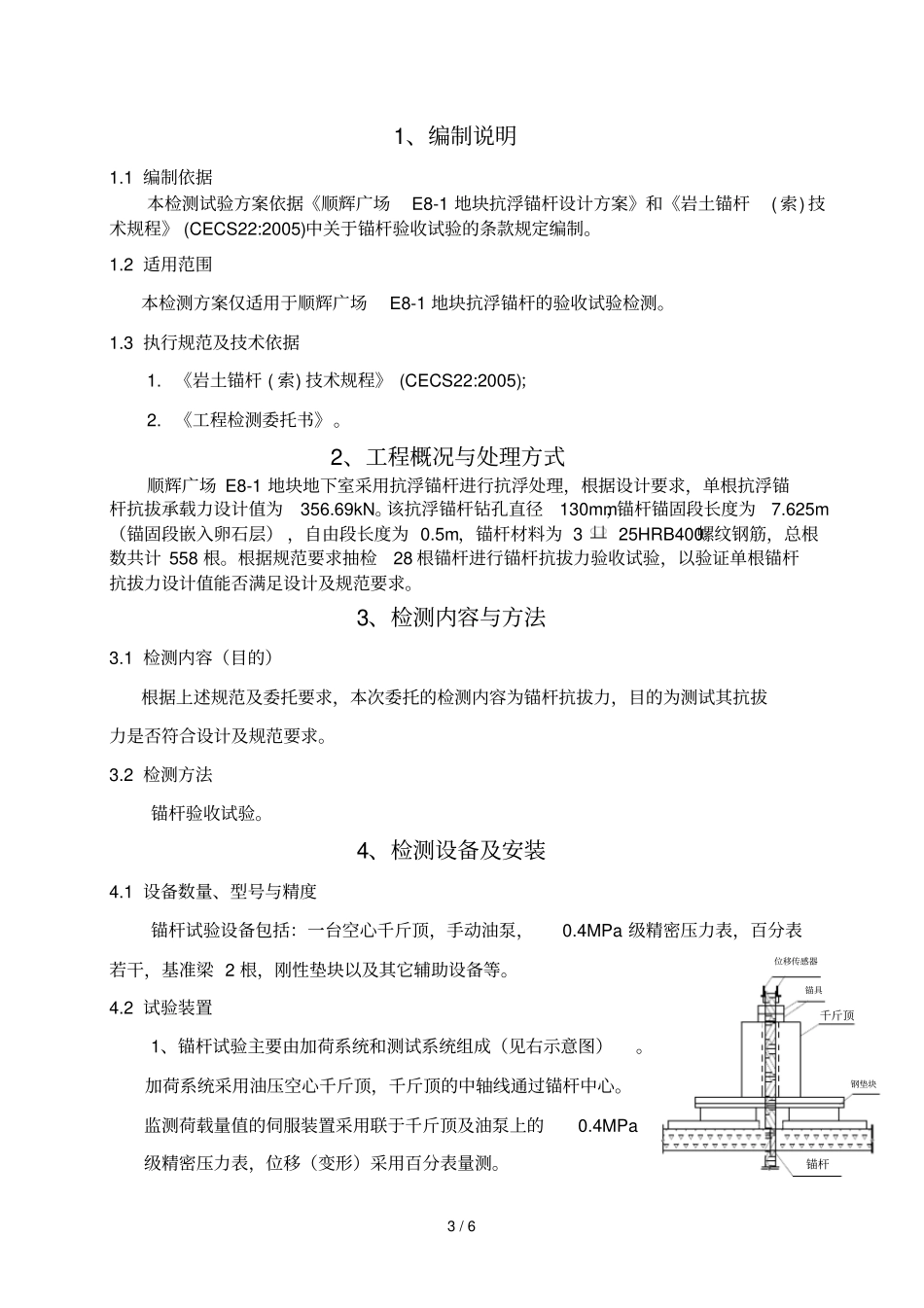

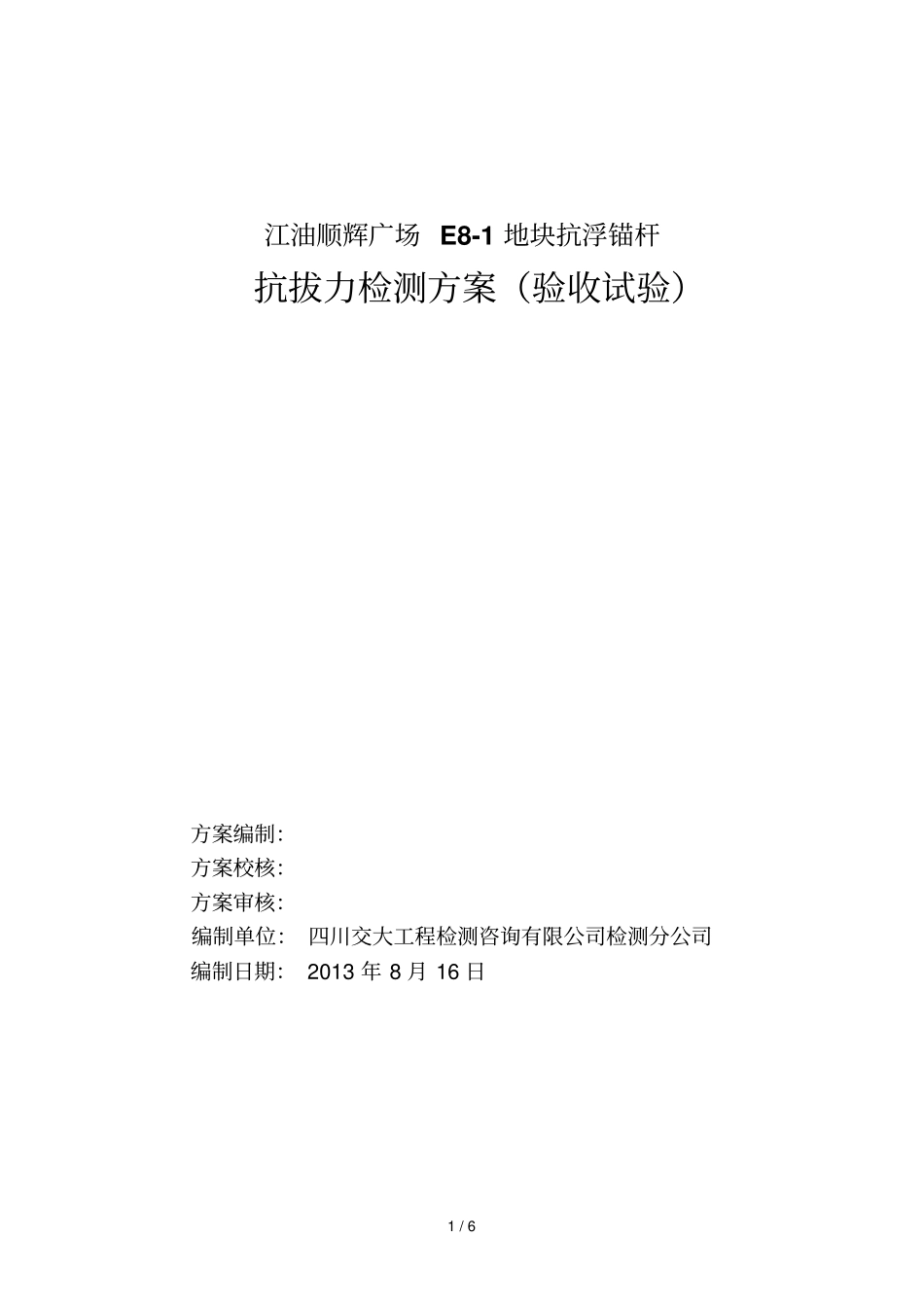

1/6江油顺辉广场E8-1地块抗浮锚杆抗拔力检测方案（验收试验）方案编制：方案校核：方案审核：编制单位：四川交大工程检测咨询有限公司检测分公司编制日期：2013年8月16日2/6目录1、编制说明1.1编制依据1.2适用范围1.3执行规范2、工程概况与处理方式3、检测内容与方法3.1检测内容（目的）3.2检测方法4、检测设备及安装4.1设备数量、型号及精度4.2锚杆试验装置5、检测方法简述5.1锚杆基本试验要点6、选点原则、检测工作量(数量)与时间7、检测结果的提交8、质量保证措施9、安全保证措施3/61、编制说明1.1编制依据本检测试验方案依据《顺辉广场E8-1地块抗浮锚杆设计方案》和《岩土锚杆(索)技术规程》(CECS22:2005)中关于锚杆验收试验的条款规定编制。1.2适用范围本检测方案仅适用于顺辉广场E8-1地块抗浮锚杆的验收试验检测。1.3执行规范及技术依据1.《岩土锚杆(索)技术规程》(CECS22:2005)；2.《工程检测委托书》。2、工程概况与处理方式顺辉广场E8-1地块地下室采用抗浮锚杆进行抗浮处理，根据设计要求，单根抗浮锚杆抗拔承载力设计值为356.69kN。该抗浮锚杆钻孔直径130mm，锚杆锚固段长度为7.625m（锚固段嵌入卵石层），自由段长度为0.5m，锚杆材料为325HRB400螺纹钢筋，总根数共计558根。根据规范要求抽检28根锚杆进行锚杆抗拔力验收试验，以验证单根锚杆抗拔力设计值能否满足设计及规范要求。3、检测内容与方法3.1检测内容（目的）根据上述规范及委托要求，本次委托的检测内容为锚杆抗拔力，目的为测试其抗拔力是否符合设计及规范要求。3.2检测方法锚杆验收试验。4、检测设备及安装4.1设备数量、型号与精度锚杆试验设备包括：一台空心千斤顶，手动油泵，0.4MPa级精密压力表，百分表若干，基准梁2根，刚性垫块以及其它辅助设备等。4.2试验装置1、锚杆试验主要由加荷系统和测试系统组成（见右示意图）。加荷系统采用油压空心千斤顶，千斤顶的中轴线通过锚杆中心。监测荷载量值的伺服装置采用联于千斤顶及油泵上的0.4MPa级精密压力表，位移（变形）采用百分表量测。千斤顶钢垫块锚具位移传感器锚杆4/65、检测方法简述5.1抗浮锚杆验收试验要点1.锚杆验收试验数量不得少于总锚杆根数的5%，且不得少于3根。对有特殊要求的工程，可按设计要求增加验收试验的检测数量。2.永久性锚杆的最大试验荷载取锚杆轴向拉力设计值Nt=356.69kN的1.5倍。3.应分级加载，初始荷载取轴向设计值的0.1倍。4.验收试验加荷等级按下表执行：分级0.1Nt0.5Nt0.75Nt1.0Nt1.2Nt1.33Nt1.5Nt0.1Nt备注油压(MPa)1.47.010.51416.818.621.01.4/荷载(kN)35.6178.3267.5356.7428.0474.4535.035.6/维持时间5~10min5~10min5~10min5~10min5~10min5~10min10min5~10min/5.在1~10min内锚头位移增量超过1.0mm时，则该级应再维持50min，并在15、20、25、30、45、60min记录锚头位移增量。6.加荷至最大荷载并观测10min，待位移稳定后立即卸载至0.1倍设计值，并测读卸载至0.1倍设计值后的位移量。7.当符合下列要求时，判定验收合格。(1)在最大试验荷载作用下的总位移量大于自由段长度变形计算值的80%，且小于自由段长度与1/2锚固段长度之和的弹性变形计算值。(2)在最后一级荷载作用下1~10min内，锚杆蠕变量不大于1.0mm，如超过，则应在6~60min内不大于2.0mm。6、选点原则、检测工作量与时间6.1应由建设单位、设计单位、监理、施工及检测等单位共同定点，主要考虑：(1)随即选举并宜均布整个处理区域；(2)不良地质现象或较弱地段、施工与监督过程中发现有异地段重点抽检；(3)综合考虑布置方案，并宜在轴线交叉范围内有代表性的区域；(4)荷载较大、结构受力敏感或变化部位。6.2检测点数量应能达到充分评价锚杆的施工质量之要求，根据前述规范及委托要求，本工程需抽检3根进行基本试验。若检测结果即抗拔力等指标不满足设计要求时，应按规范增加测试数量和报设计单5/6位采取进一步的处理措施。6.3施工完后应满足必要的休止时间后进行测试。7、检测结果的提交7.1抗拔力取值标准根据实测数据按前述规范及规定确定。7.2检测成果以检测报告的形式出具。检测报告的格式和内容按相应的现行规范条款执行，提供简明扼要、结论明确的检测报告一式4份。...
