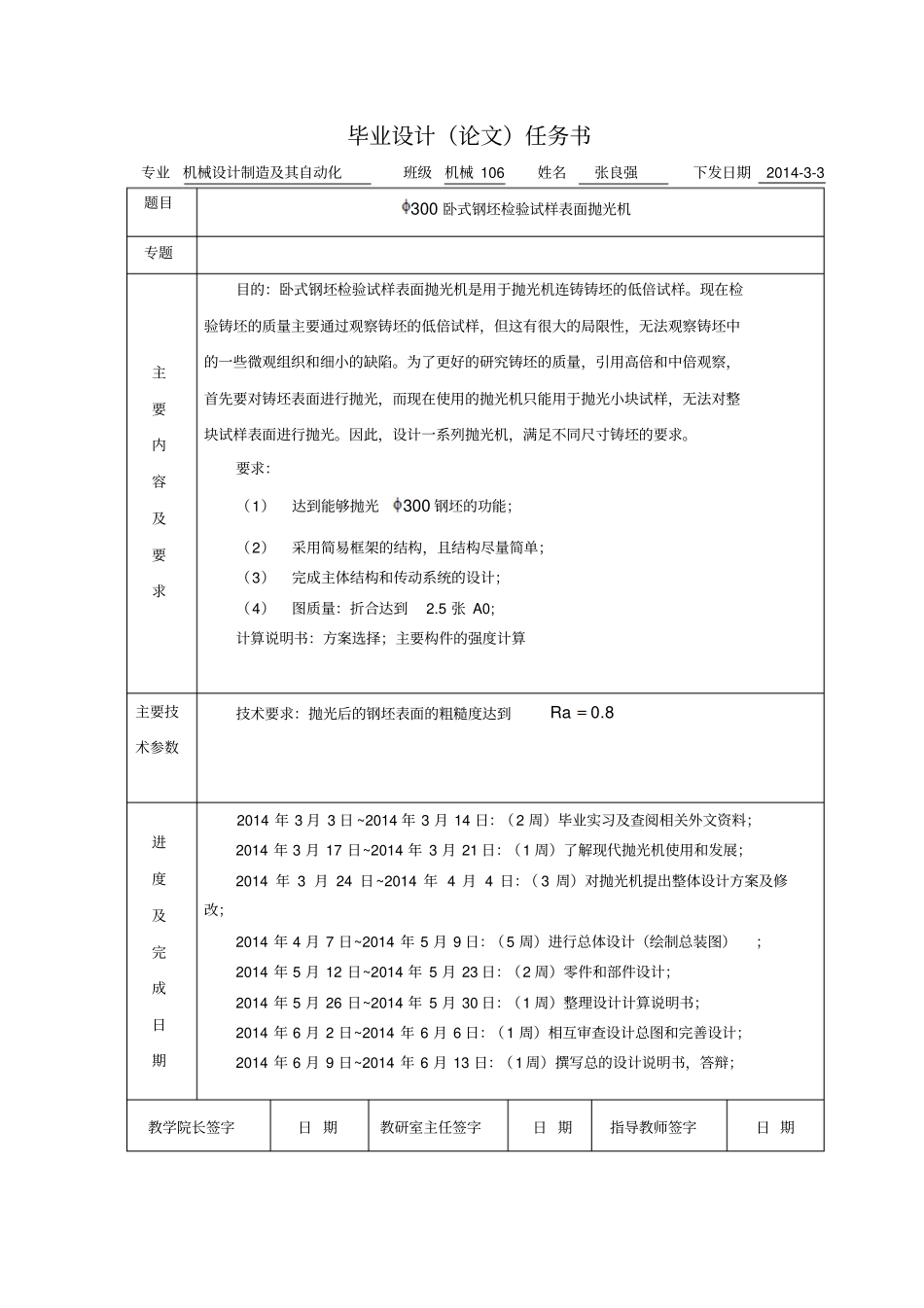

毕业设计（论文）任务书专业机械设计制造及其自动化班级机械106姓名张良强下发日期2014-3-3题目300卧式钢坯检验试样表面抛光机专题主要内容及要求目的：卧式钢坯检验试样表面抛光机是用于抛光机连铸铸坯的低倍试样。现在检验铸坯的质量主要通过观察铸坯的低倍试样，但这有很大的局限性，无法观察铸坯中的一些微观组织和细小的缺陷。为了更好的研究铸坯的质量，引用高倍和中倍观察，首先要对铸坯表面进行抛光，而现在使用的抛光机只能用于抛光小块试样，无法对整块试样表面进行抛光。因此，设计一系列抛光机，满足不同尺寸铸坯的要求。要求：（1）达到能够抛光300钢坯的功能；（2）采用简易框架的结构，且结构尽量简单；（3）完成主体结构和传动系统的设计；（4）图质量：折合达到2.5张A0;计算说明书：方案选择；主要构件的强度计算主要技术参数技术要求：抛光后的钢坯表面的粗糙度达到8.0Ra进度及完成日期2014年3月3日~2014年3月14日：（2周）毕业实习及查阅相关外文资料；2014年3月17日~2014年3月21日：（1周）了解现代抛光机使用和发展；2014年3月24日~2014年4月4日：（3周）对抛光机提出整体设计方案及修改；2014年4月7日~2014年5月9日：（5周）进行总体设计（绘制总装图）；2014年5月12日~2014年5月23日：（2周）零件和部件设计；2014年5月26日~2014年5月30日：（1周）整理设计计算说明书；2014年6月2日~2014年6月6日：（1周）相互审查设计总图和完善设计；2014年6月9日~2014年6月13日：（1周）撰写总的设计说明书，答辩；教学院长签字日期教研室主任签字日期指导教师签字日期指导教师评语指导教师:年月日指定论文评阅人评语评阅人:年月日答辩委员会评语评定成绩指导教师给定成绩（30%）评阅人给定成绩（30%）答辩成绩（40%）总评答辩委员会主席签字青岛理工大学本科毕业设计（论文）说明书摘要抛光是指利用机械、化学或电化学的作用，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法。是利用柔性抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。抛光是进行金相观察与实验过程中必不可少的重要一步，在冶金、金属热处理等方面有重要意义。要获得较好的金相观察效果对抛光质量要求较高，然而现在所使用的抛光机以实验室小型较多，抛光截面较小、抛光质量较差，不能满足大型截面的抛光需求。为了更好的研究铸坯的质量，引用高倍和中倍观察需设计一系列抛光机满足抛光质量要求。本课题设计一合适抛光较大截面的卧式抛光机。本文从介绍抛光机的应用、特点、原理到发展前景。首先对整机的设计方案进行比较选择，其中对于主轴与抛光轮连接及工作台的驱动传动方案选择进行了设计、比较和选择。另外简单介绍了零部件在箱体内的安排布局。文章对传动系统、零部件设计选择以及校核作了详细说明与计算，以确保机床能正常进行。在最后对冷却系统进行了简单介绍与设计。关键词：抛光；卧式抛光机；方案设计；设计校核；冷却系统。青岛理工大学本科毕业设计（论文）说明书AbstractPolishingisaprocessingmethodusingtheeffectofmachinerychemistry，orelectrochemistry.Itistoreducethesurfaceroughnessandmakethemsmoothandshiny.Itisaveryimportantandnecessarystepinthemetallographicobservationandexperimentprocess,andinmetallurgy,metalheattreatmenthastheimportantmeaning.Togainagoodmetallographicobservingeffectofpolishingqualityrequestishigher,butnowthemostuseofpolishingmachinekindsaresmallwhichusedinthelaboratory.Polishingsectionissmaller,polishingqualityispoorer,can’tmeetthedemandoflargecross-sectionpolishing.Inordertoimprovethestudyqualityofthecasting,usehighmultiplesandmiddlemultiplesaremust,soweneedtodesignaseriesofpolishingmachinemeetpolishingqualityrequirements.Thissubjectisbasedongrindingmachineworkingprincipletodesignasuitableforpolishinglargersectionverticalpolishingmachine.Thispaperintroducestheapplicationofpolishingmachine,characteristics,principleanddevelopmentprospect.Atfirstthedesign...
