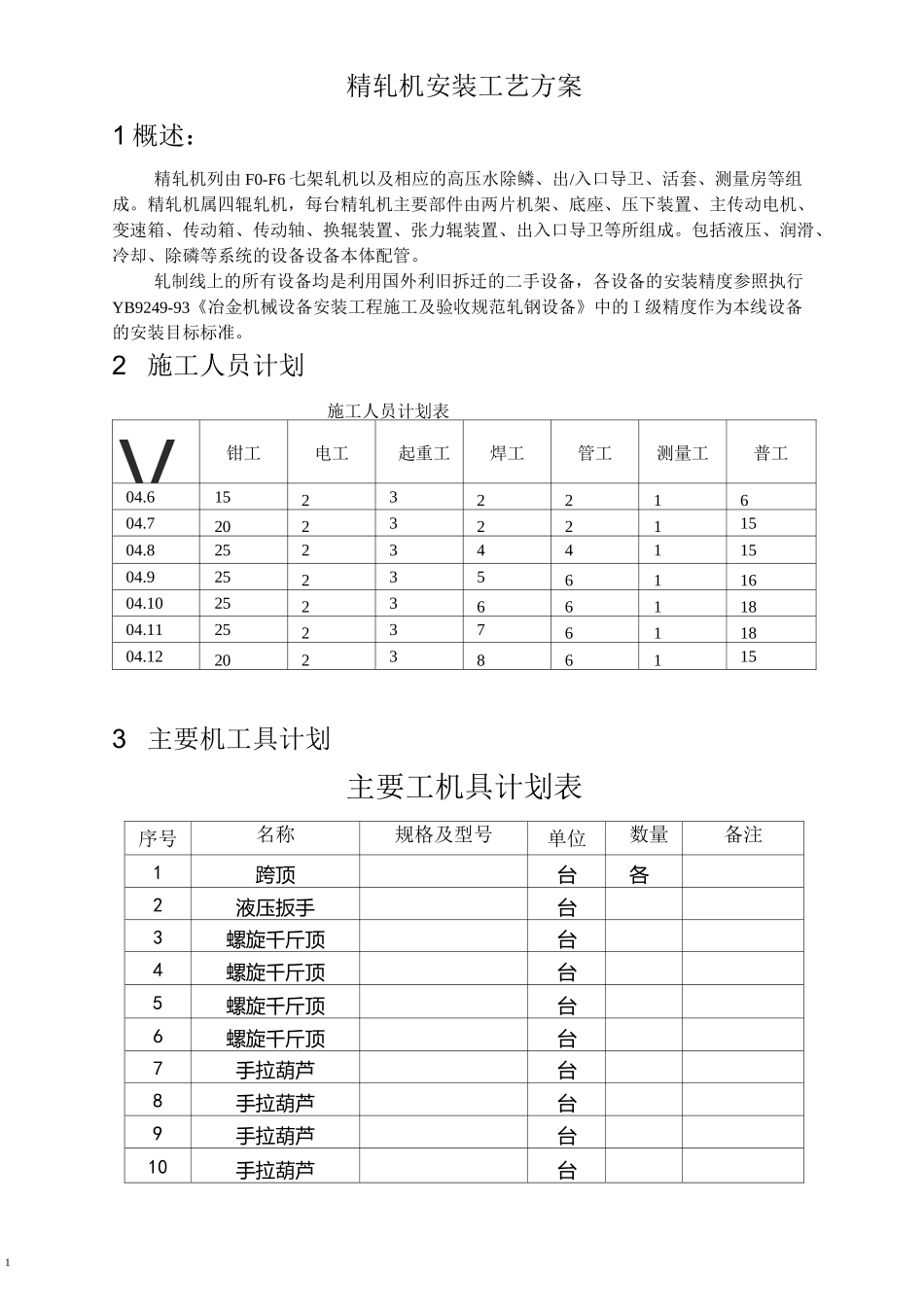

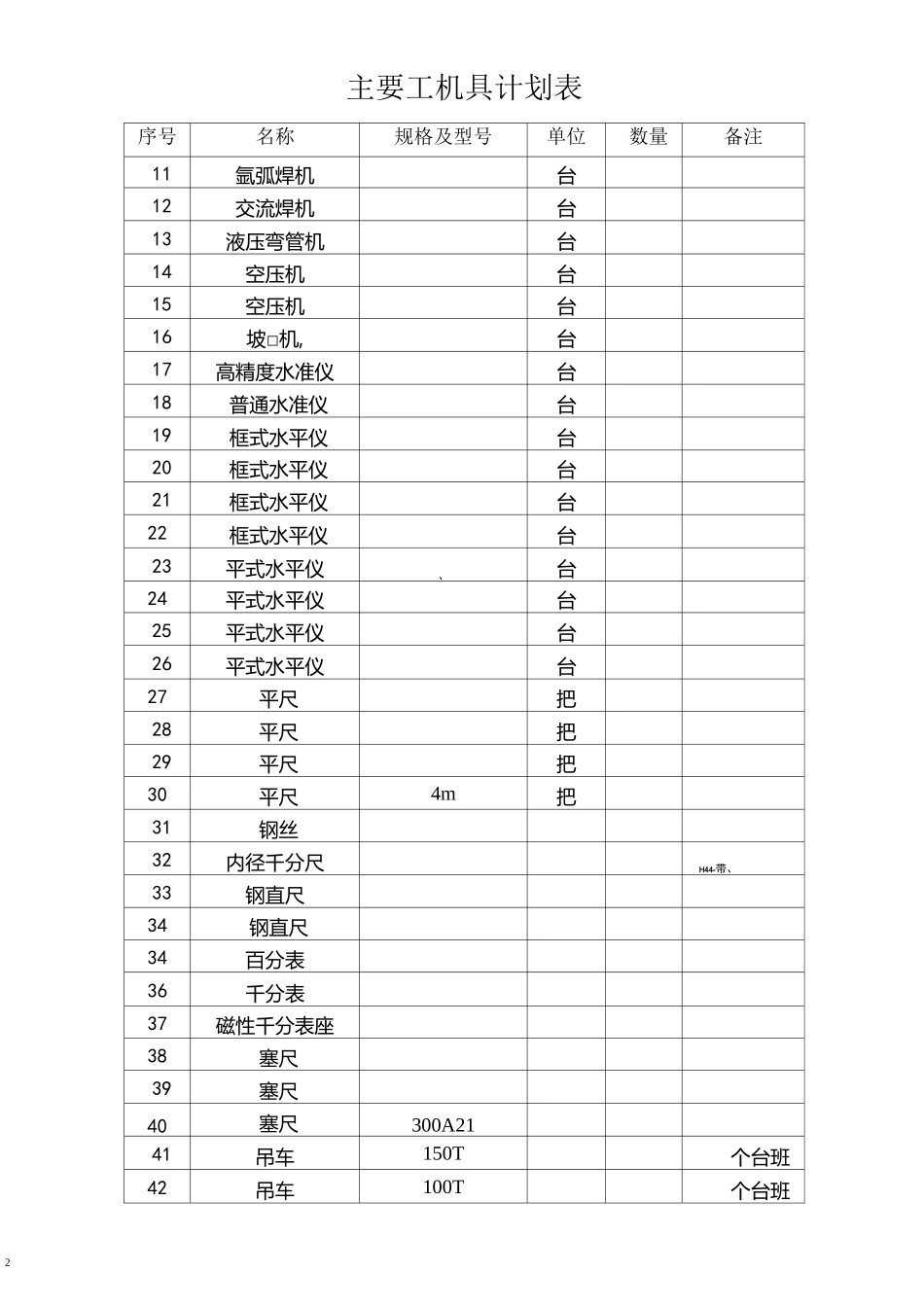

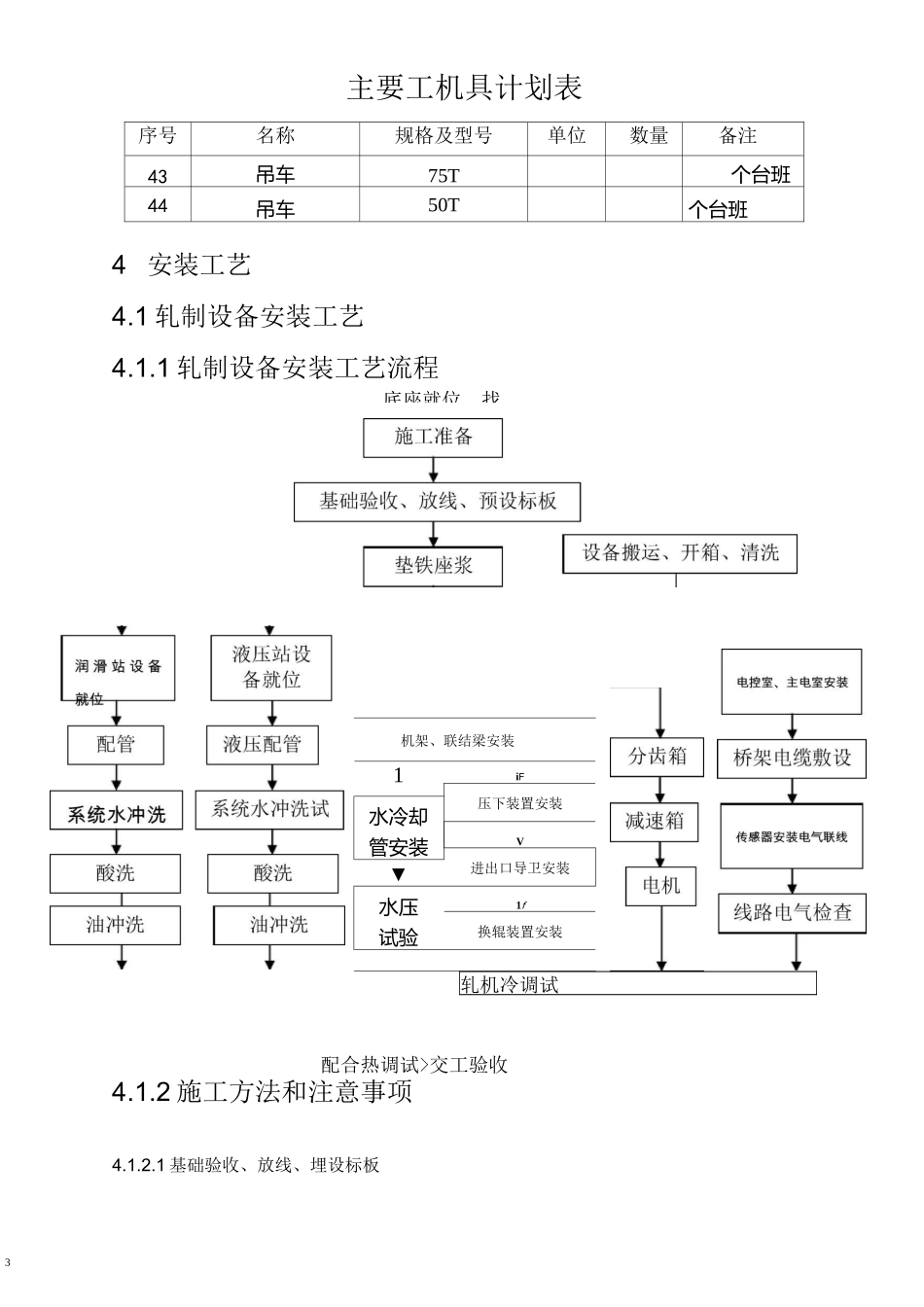

1精轧机安装工艺方案1概述:精轧机列由F0-F6七架轧机以及相应的高压水除鳞、出/入口导卫、活套、测量房等组成。精轧机属四辊轧机,每台精轧机主要部件由两片机架、底座、压下装置、主传动电机、变速箱、传动箱、传动轴、换辊装置、张力辊装置、出入口导卫等所组成。包括液压、润滑、冷却、除磷等系统的设备设备本体配管。轧制线上的所有设备均是利用国外利旧拆迁的二手设备,各设备的安装精度参照执行YB9249-93《冶金机械设备安装工程施工及验收规范轧钢设备》中的I级精度作为本线设备的安装目标标准。2施工人员计划施工人员计划表V钳工电工起重工焊工管工测量工普工04.61523221604.720232211504.825234411504.925235611604.1025236611804.1125237611804.122023861153主要机工具计划主要工机具计划表序号名称规格及型号单位数量备注1跨顶台各2液压扳手台3螺旋千斤顶台4螺旋千斤顶台5螺旋千斤顶台6螺旋千斤顶台7手拉葫芦台8手拉葫芦台9手拉葫芦台10手拉葫芦台2主要工机具计划表序号名称规格及型号单位数量备注11氩弧焊机台12交流焊机台13液压弯管机台14空压机台15空压机台16坡□机,台17高精度水准仪台18普通水准仪台19框式水平仪台20框式水平仪台21框式水平仪台22框式水平仪台23平式水平仪、台24平式水平仪台25平式水平仪台26平式水平仪台27平尺把28平尺把29平尺把30平尺4m把31钢丝32内径千分尺H44-带、33钢直尺34钢直尺34百分表36千分表37磁性千分表座38塞尺39塞尺40塞尺300A2141吊车150T个台班42吊车100T个台班3机架、联结梁安装1iF压下装置安装水冷却管安装V进出口导卫安装▼水压试验1f换辊装置安装主要工机具计划表序号名称规格及型号单位数量备注43吊车75T个台班44吊车50T个台班4安装工艺4.1轧制设备安装工艺4.1.1轧制设备安装工艺流程轧机冷调试配合热调试>交工验收4.1.2施工方法和注意事项4.1.2.1基础验收、放线、埋设标板底座就位、找4设备安装前,依据设备安装图和土建单位的提出的检验记录对基础进行检查验收,其标准符合YBJ201-83《冶金机械设备安装工程施工及验收规范通用规定》表1的规定。对基础尺寸不合格的应及时出具检查报告交甲方进行处理直至提供设备安装所必须的合格基础。轧机线对中心线的偏差要求很高,如何保证精轧机的水平轧制中心线就位准确十分重要。在施工时,各工序必须使用同一纵向基准线、横向基准线和标高基准点,并确保各工序之间的正确衔接。设备的放线工作应会同甲方、监理工程师等有关人员共同进行,根据甲方提供的基准线和基准点,放出各安装所需的基准线和基准点,并埋设标板,标板应有显著的标记,以便于识别。对于安装来说,设备的纵横中心基准线有可能被设备就位后遮挡,应在设备边框外侧放一些辅助纵横中心线,并且应考虑在不同的高度位置,便于设备安装时的检测。比如说:轧机机座的放线,考虑到操作检测的需要,轧制线的辅助线应设在机座上表面大约,至的横向中心基准线应设在土以上,安装轧机底座用辅助线,应放在轧机底座上表面下,检测机架用辅助线,应放在轧机窗口的底部。放线确定设备相关位置的尺寸,较大跨度的尺寸拉尺测量,应考虑修正值。测定相对标高应注意除轧机本体之外还有驱动等附属设备本体与辅机之间存在相对标高差。需要比较精确的标高基准点保证轧机本体与各辅机之间的相对标高,应在已确定的轧机底座上表面检测,确定各辅机标高,检测采用高精度水准仪。放线依据图号:;放线依据图号:;底座标咼测定依据图号:底座标咼测定依据图号:4.1.2.2设备倒运、开箱、清洗将所需安装的设备按安装的先后顺序,倒运至厂房内的暂时周转地点开箱、清点。设备开箱清点时应会同厂方的有关人员一起进行,开箱是应细心仔细,不得野蛮拆箱,防止损坏设备及部件。开箱时如发现包装箱损坏或设备及部件损坏应及时做好记录,在设备及部件清点时一要注意检查有无损坏,二要清点规格数量,如发现和设备装箱单不符时,应及时记录,三方人员应在设备开箱清点后,在设备开箱记录表上办理签字手续。设备尤其是部件在开箱后如不马上进行安装,应及时封箱,避免丢失。开箱时如有设备的备品备件应交厂方妥善保管,防止丢失和损坏。设备及部件在开箱...
