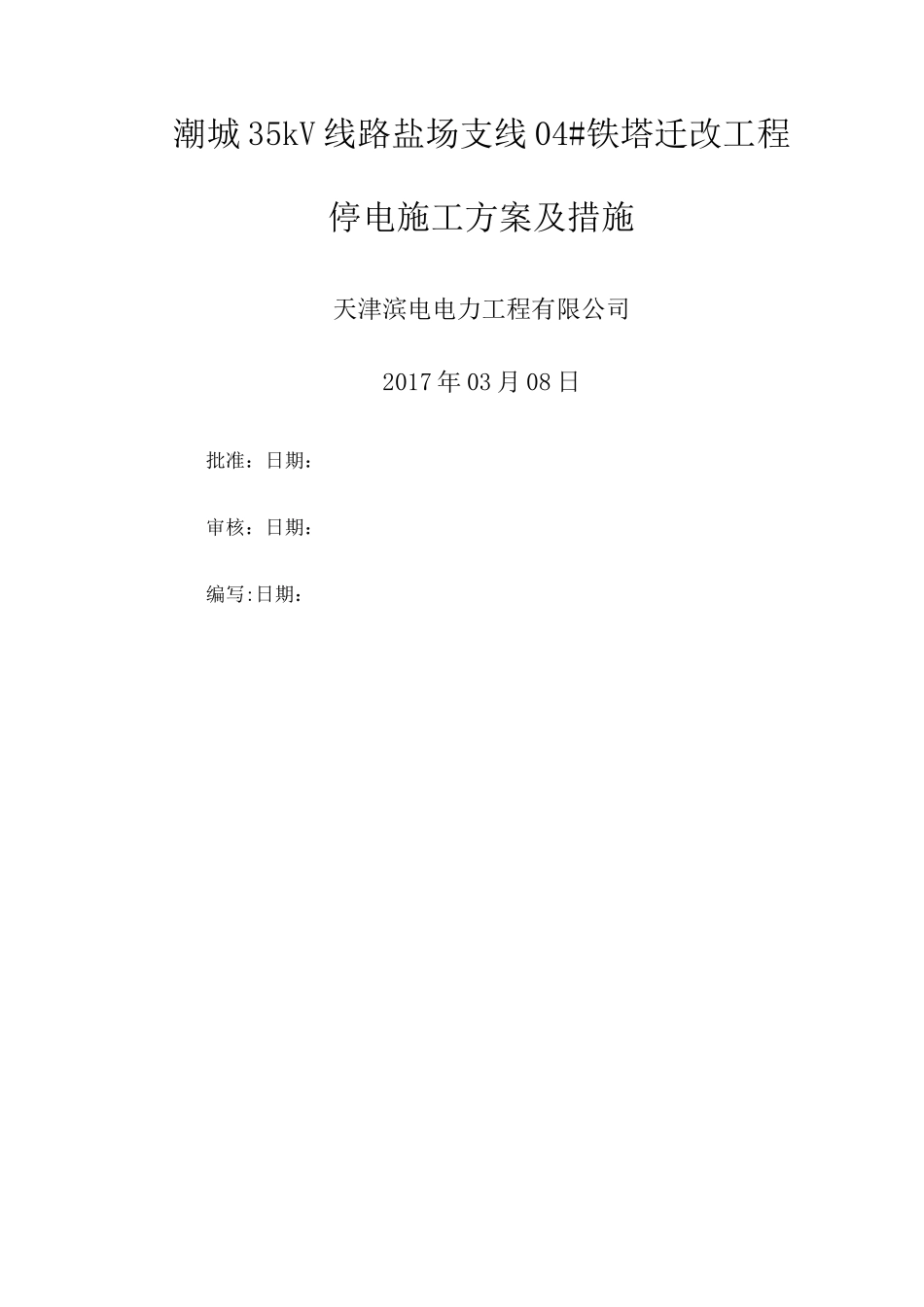

潮城35kV线路盐场支线04#铁塔迁改工程停电施工方案及措施天津滨电电力工程有限公司2017年03月08日批准：日期：审核：日期：编写:日期：一、工程概况二、停电线路及工作内容三、危险源点及控制措施四、停电作业安全预防措施五、停电施工应急预案六、安全组织机构1....................................................................总包单位安全组织结构图2....................................................................分包单位安全组织结构图七、停电施工所需工器具、工程概况本期工程现状本工程位于滨海新区，现状35kV潮城盐场支线2#塔-10#塔为双回塔单侧挂线，挂线位置位于面向大号侧方向左侧挂线，现状导线为JL/G1A-150/20钢芯铝绞线，现状地线为GJ-35钢绞线。现状线路下方有一根24芯ADSS。由于安阳道将进行道路施工，现状35kV潮城盐场支线4#铁塔位于在建安阳道南半幅，影响道路施工，因此需进行迁移。本工程在安阳道北侧新建铁塔1基（#N1）,新建铁塔-原10#导、地线利旧，新建N1#铁塔-3kV潮城盐场支线#2新设导地线，重新按原张力进行紧线。新设导线采用JL/LB20A-150/20钢芯铝绞线，地线采用JLB20A-35。本工程新挂导线路径长度361m。基础型式全部采用台阶式基础。新建线路绝缘子悬垂串、耐张串、跳线串均采用FXBW-35/70型复合绝缘子。悬垂串采用独立双挂点双串，耐张串采用单串双联，跳线串为单串单联，外加重锤。二、停电线路及工作内容1、停电线路名称：潮城35kV线路2、停电工作范围：35kV潮城盐场支线2#塔一5#塔3、计划停电日期及时间：2017年3月29日07:00至2017年3月29日20：00(停电1天)4、停电前准备工作：1)施工前严格布置施工现场，施工材料、机械等运输就位；2)新N1#铁塔基础施工完成；3)将新建N1#塔地面整体组装完成，待停电后条件具备再起吊立塔；4)在35kV潮城盐场支线原#5塔小号侧各埋设地锚4个，#2铁塔大号侧埋设地锚4个，新建#N1塔小号侧埋设地锚4个，(地锚埋深：1.8米；地锚规格：5T；拉线棒规格：018*25OOmm，拉线规格013mm)5)在35kV潮城盐场支线跨越安阳道处，搭设跨越架完成。5、停电工作内容：停电内容：(1)35kV潮城盐场支线停电令后，在35kV潮城盐场支线#6塔小号侧、#2塔小号侧验电确无电压，封挂接地线2组。(2)在现状35kV潮城盐场支线#5塔小号侧、现状#4塔大号侧打倒头拉线各4条,在#2塔大号侧打临时拉线4条；(3)用吊车将新建#N1塔由地面吊装组立完成，复紧螺栓，铁塔验收合格。(4)在新立#N1塔小号侧用钢丝绳打倒头拉线4条，并在现状#5塔横担上用钢丝绳保护套对铁塔横担下悬垂做二次保护，防止导线脱落误碰10kV带电线路。将新立#N1塔上将导地线打断，将现状#2塔至新立#2塔导地线落地。(5)现状35kV潮城盐场支线#2塔大号侧至新立#1塔重新架设导地线，新立#N1塔至现状#5塔导地线利旧架设。(6)将原35kV潮城盐场支线#4塔倒头拉线及铁塔拆除；线路紧线，调整弧垂，在现状2#塔和新设#2塔做引流线；(7)验收、拆除临时拉线及接地线，交令、恢复送电。6、停电工作安排：(1)2017年3月29日07:00至08:0035kV潮城盐场支线停电令后，在35kV潮城盐场支线#6塔小号侧、#2塔小号侧验电确无电压，封挂接地线2组；(2)2017年3月29日08:00至09:30在现状35kV潮城盐场支线#5塔小号侧、现状#4塔大号侧打倒头拉线各4条，在#2塔大号侧打临时拉线4条；⑶2017年3月29日09:30至11:00用吊车将新建#N1塔由地面吊装组立完成,复紧螺栓，铁塔验收合格。(4)2017年3月29日11:00至13:30在新立#N1塔小号侧用钢丝绳打倒头拉线4条，并在现状#5塔横担上用钢丝绳保护套对铁塔横担下悬垂做二次保护，防止导线脱落误碰10kV带电线路。将新立#N1塔上金具固定完成，用吊车将现状导地线按相序依次放于新立#N1塔横担上，将#N1塔大号侧导地线用手扳葫芦与横担上金具固定牢固，将#N1塔小号侧导地线用卡线器将其与起线钢丝绳固定。工作完成后，导地线打断，将现状#2塔至新立#N1塔导地线落地。(5)2017年3月29日13:30至17:00现状35kV潮城盐场支线#2塔大号侧至新立#1塔重新架设导地线，新立#N1塔至现状#5塔导地线利旧架设。(6)2017年3月29日17:00至18:30将原35kV潮城盐场支线#4塔拆除；线路紧线，调整弧垂...
