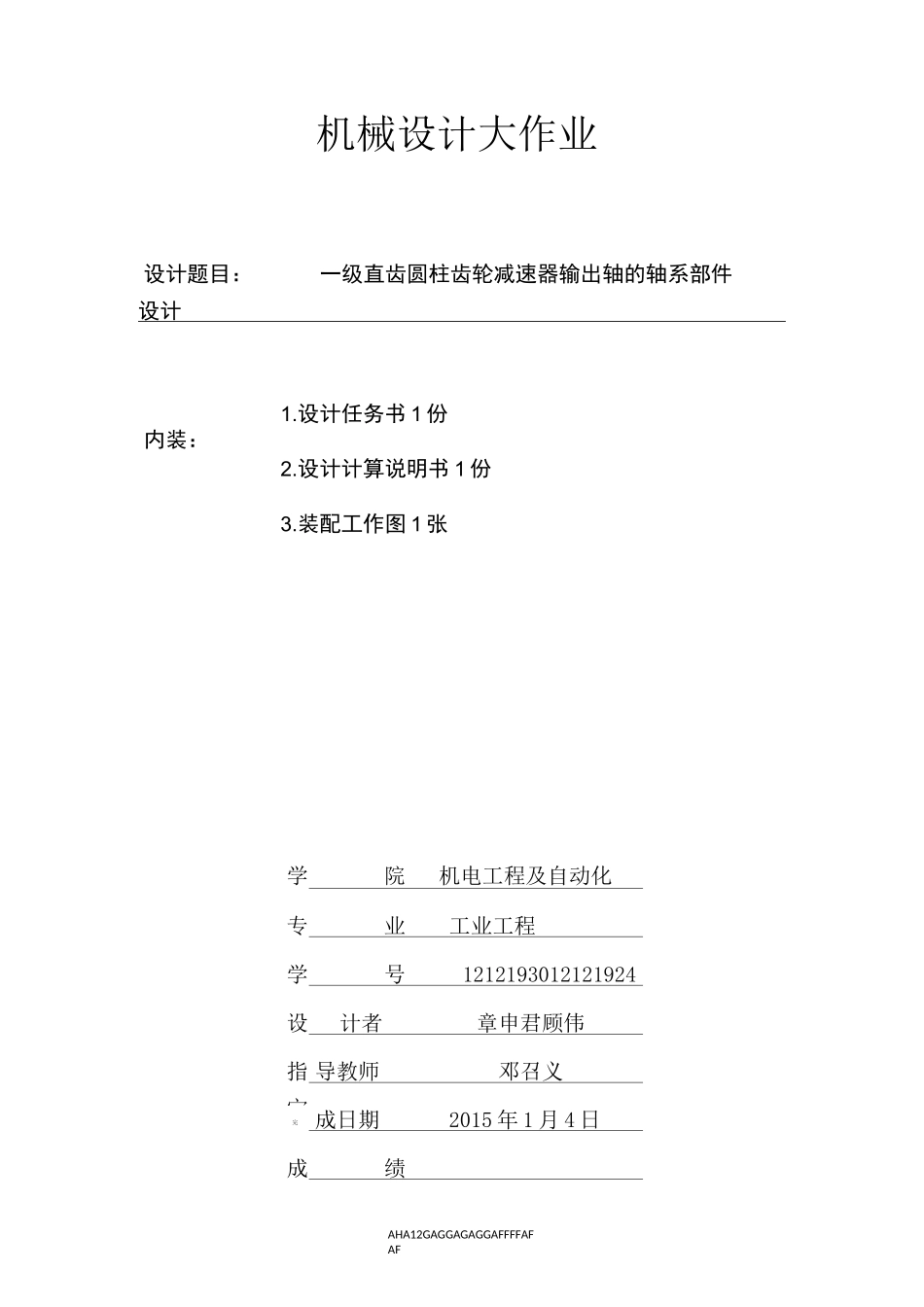

AHA12GAGGAGAGGAFFFFAFAF机械设计大作业设计题目：一级直齿圆柱齿轮减速器输出轴的轴系部件设计内装：1.设计任务书1份2.设计计算说明书1份3.装配工作图1张学院机电工程及自动化专业工业工程学号1212193012121924设计者章申君顾伟指导教师邓召义宀完成日期2015年1月4日成绩AHA12GAGGAGAGGAFFFFAFAF此处插入照片AHA12GAGGAGAGGAFFFFAFAF计算及说明主要结果一、确定齿轮结构尺寸，计算作用在齿轮上的作用力1.1选择齿轮的结构型式根据《机械设计课程设计手册》第16章第5节，确定齿轮结构为齿轮轴。1.2计算输出轴的转矩T”9550x3.0T=9550P=2n2153=187.25N-m1.3计算作用在齿轮上的圆周力、径向力F=2T/d=2T/(mxz)12222=2x187.25/(0.003x107)=1166.67NF=Fxtanar212=1166.67xtan20。=424.63N二、选择轴的材料因传递的功率不大，并对质量及结构尺寸无特殊要求，所以初选轴的材料为45钢，并经过调质处理。查《机械设计课程设计手册》表16-1,得：轴材料的硬度为217~225HBW，抗拉强度极限Q=640MPa，屈服强度极限c=355MPa，弯Bs曲疲劳极限c=275MPa，剪切疲劳极限T=155MPa，许-1-1用弯曲应力[c]=60MPa；查表16-2，得A=126〜103。-10T=187.25N-m2F=1166.67N12F=424.63Nr2c=640MPaBc=355MPasc=275MPa_1T=155MPa_1[c」=60MPaA=126-1030计算及说明主要结果AHA12GAGGAGAGGAFFFFAFAF三、初步估算轴的最小直径d>AJ—203n12i'27=（126〜103）x3一3153=32.80〜26.82mm考虑键槽对轴强度的影响，取d=1.07d=28.70mm2min2参考联轴器孔径系列标准，取d=32mm2min四、轴的结构设计及强度校核4.1联轴器的选择由于载荷较平稳，速度不高，无特殊要求，故选用弹性柱销联轴器。查表7-9,联轴器的工作情况系数K=1.3，故AT=KT=1.3x187.25N・mcaA2=243.43N-m查表7-6选用LT6型，公称转矩T=250N-m，n故Td，取32322d=40mm。选用圆锥滚子轴承。由d=40mm，查表6-3，33初选代号30208轴承，其基本尺寸为dxDxB=40mmx80mmx18mm安装尺寸d=47mm。a计算及说明d:低速级大齿轮安装轴段，取d=45mm224AHA12GAGGAGAGGAFFFFAFAFd:滚动轴承处轴段’d二d二40mm。113(2)各轴段长度的确定L:大齿轮配合段。由齿宽b280mm,为了便于定位可靠，同理取L二78mm。4L:此段长度除与轴上零件有关外，还与轴承宽度及轴2d=40mm承端盖等零件有关。且此轴段部分长度用于装轴承盖，1部分伸出相体外。取L=120mm22L:右侧安装封油环、轴承的轴段。3L=B=18mm3L:此段装轴承与套筒。取套筒长度为30mm,贝卩1L=78mm4L=18一2+30+2=48mm。1L=120mm2L=18mm3L=48mm1计算及说明主要结果4.4按弯扭合成应力校验轴的强度AHA12GAGGAGAGGAFFFFAFAF输出轴的受力简图如图所示AHA12GAGGAGAGGAFFFFAFAFAYAZI424.63F=212.32NBYBZ1166.67=583.34N计算及说明F=F=］：F2+F2ABAYAZ=■212.322+583.342=620.78N截面C处的水平弯矩M=FL/2=583.34x0.158/2C2ZAZ=46.08N-m截面C处垂直弯矩M=FL/2=212.32x0.158/2C2YAY=16.77N-m截面C处的合成弯矩M=-'：M2+M2C2C2YC2Z=、■16.772+46.082=49.04N-mF二212.32NAYF二583.34NAZ主要结果F=FAB=620.78NMC2Z=46.08N-mMC2Y=16.77N・mMC2=49.04N-mMe2=116.AHA12GAGGAG...
