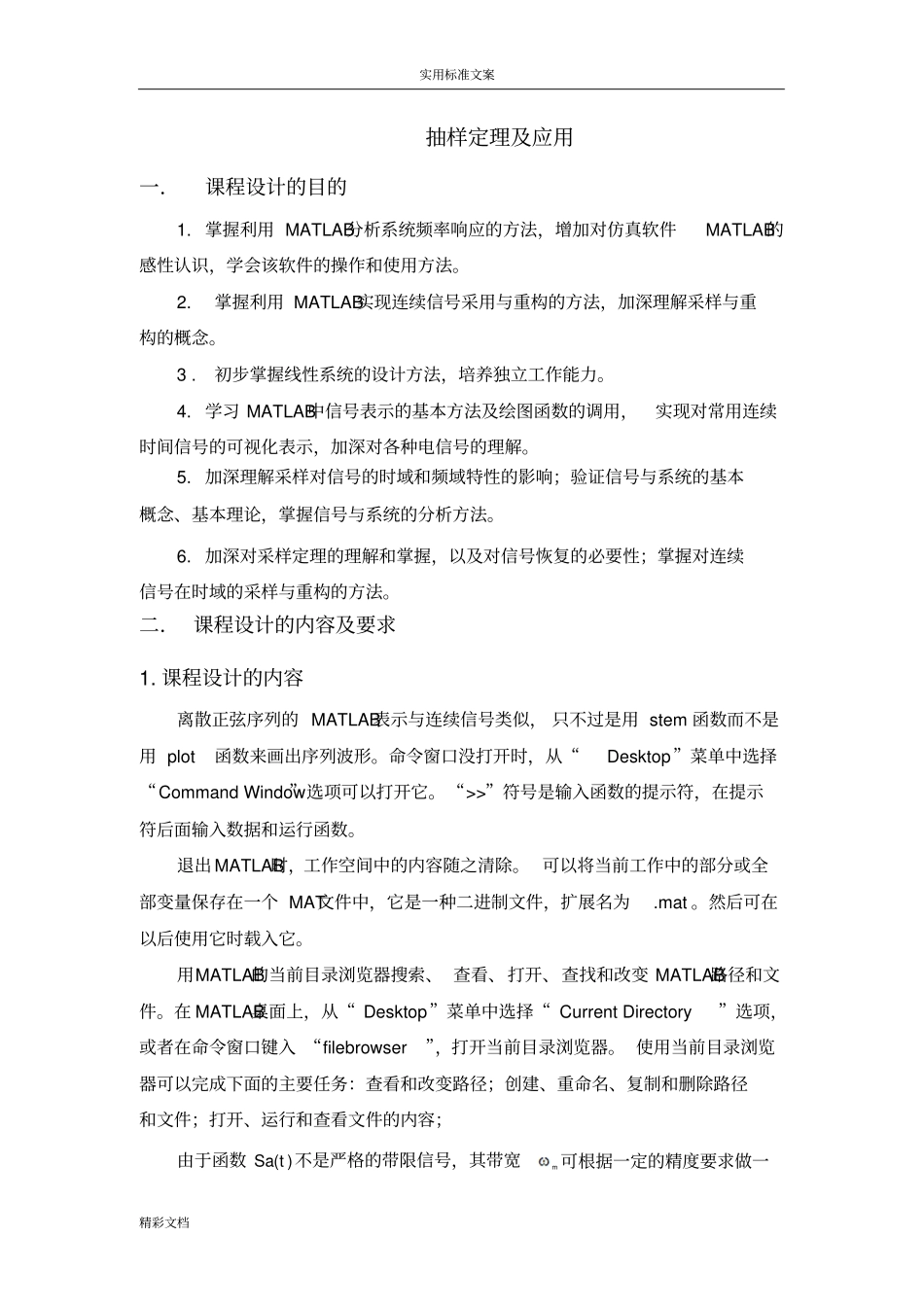

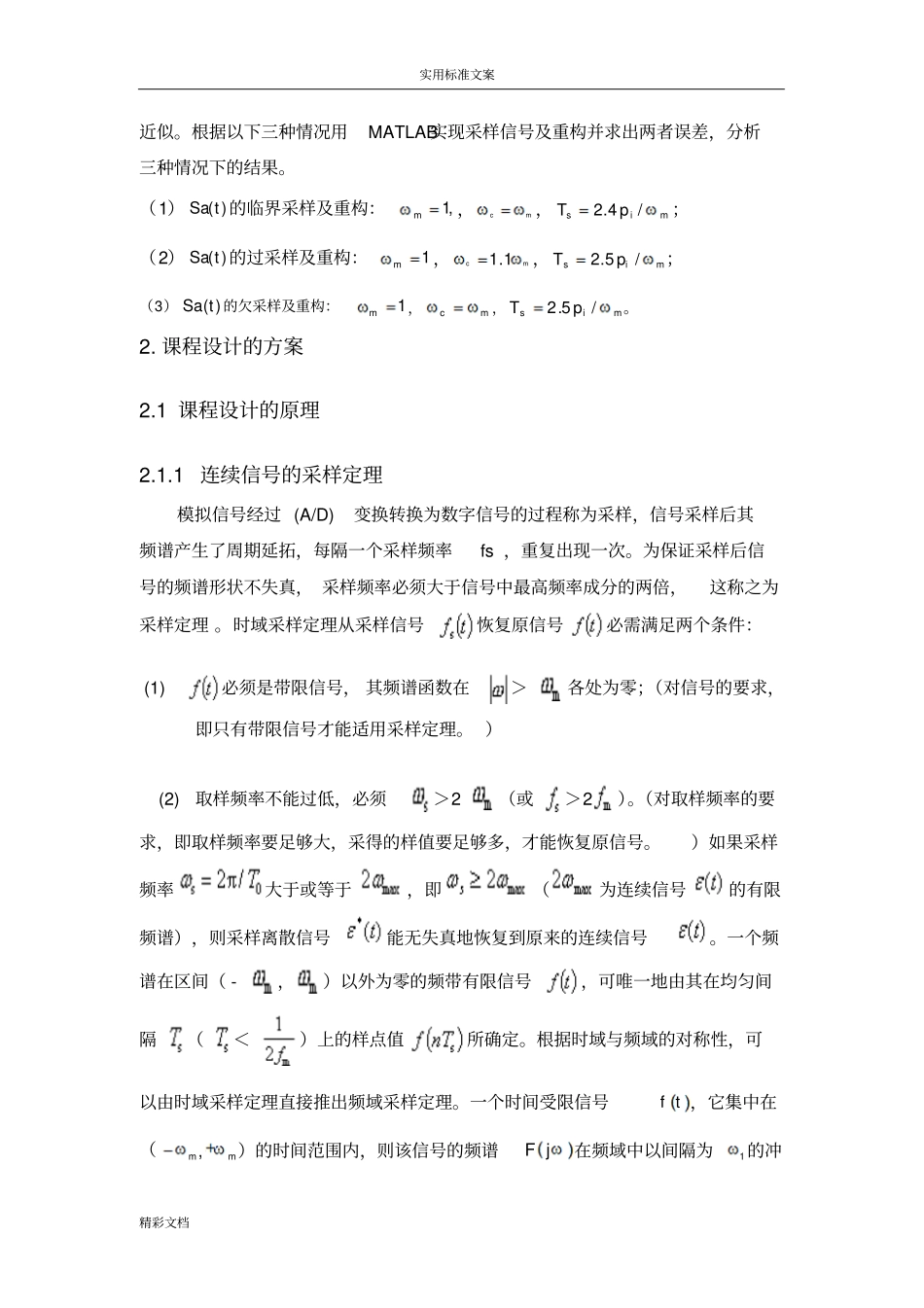

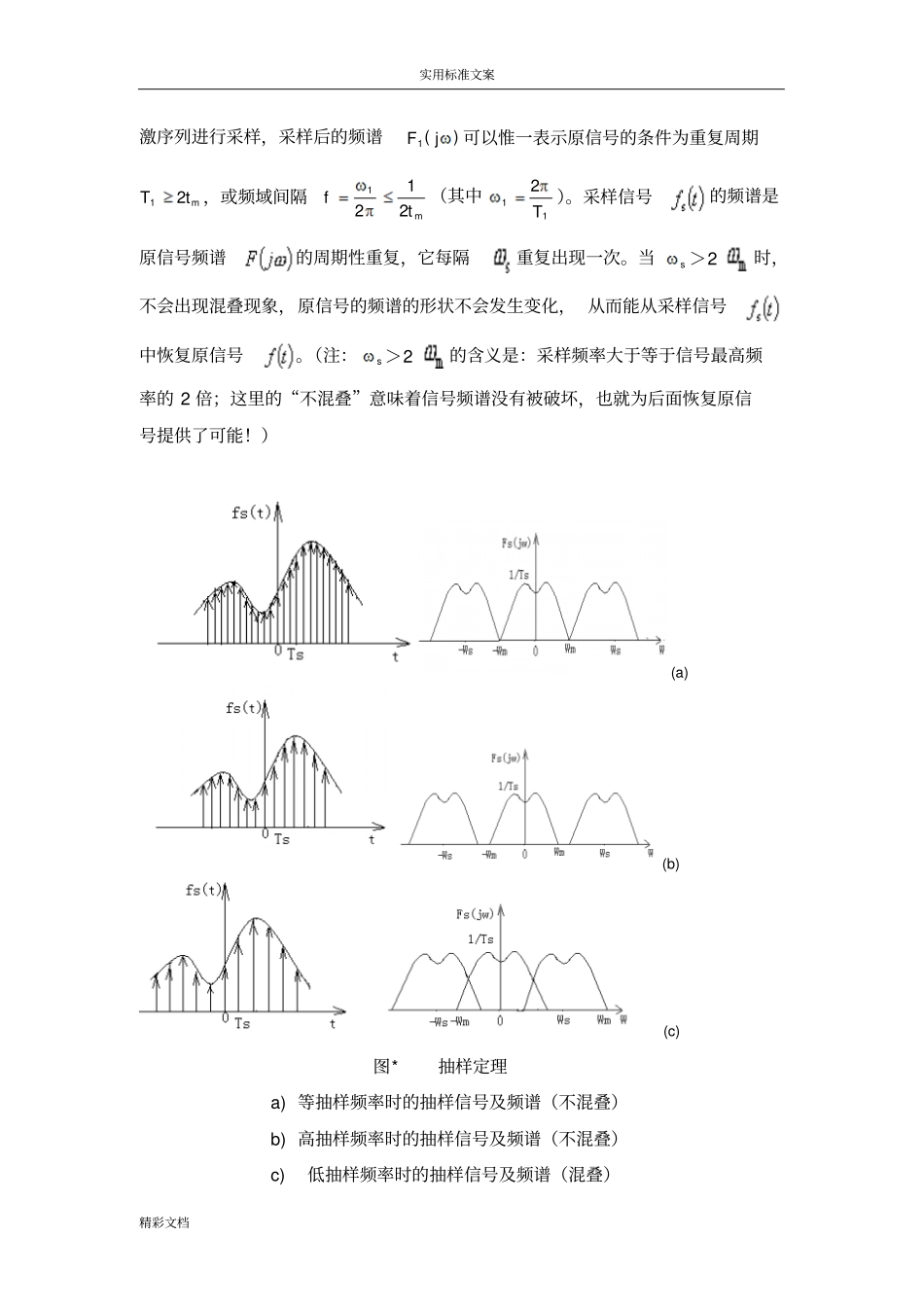

实用标准文案精彩文档抽样定理及应用一．课程设计的目的1.掌握利用MATLAB分析系统频率响应的方法，增加对仿真软件MATLAB的感性认识，学会该软件的操作和使用方法。2.掌握利用MATLAB实现连续信号采用与重构的方法，加深理解采样与重构的概念。3.初步掌握线性系统的设计方法，培养独立工作能力。4.学习MATLAB中信号表示的基本方法及绘图函数的调用，实现对常用连续时间信号的可视化表示，加深对各种电信号的理解。5.加深理解采样对信号的时域和频域特性的影响；验证信号与系统的基本概念、基本理论，掌握信号与系统的分析方法。6.加深对采样定理的理解和掌握，以及对信号恢复的必要性；掌握对连续信号在时域的采样与重构的方法。二．课程设计的内容及要求1.课程设计的内容离散正弦序列的MATLAB表示与连续信号类似，只不过是用stem函数而不是用plot函数来画出序列波形。命令窗口没打开时，从“Desktop”菜单中选择“CommandWindow”选项可以打开它。“>>”符号是输入函数的提示符，在提示符后面输入数据和运行函数。退出MATLAB时，工作空间中的内容随之清除。可以将当前工作中的部分或全部变量保存在一个MAT文件中，它是一种二进制文件，扩展名为.mat。然后可在以后使用它时载入它。用MATLAB的当前目录浏览器搜索、查看、打开、查找和改变MATLAB路径和文件。在MATLAB桌面上，从“Desktop”菜单中选择“CurrentDirectory”选项，或者在命令窗口键入“filebrowser”，打开当前目录浏览器。使用当前目录浏览器可以完成下面的主要任务：查看和改变路径；创建、重命名、复制和删除路径和文件；打开、运行和查看文件的内容；由于函数)(tSa不是严格的带限信号，其带宽m可根据一定的精度要求做一实用标准文案精彩文档近似。根据以下三种情况用MATLAB实现采样信号及重构并求出两者误差，分析三种情况下的结果。（1）)(tSa的临界采样及重构：,1m，mc，mispT/4.2；（2）)(tSa的过采样及重构：1m，mc1.1，mispT/5.2；（3）)(tSa的欠采样及重构：1m，mc，mispT/5.2。2.课程设计的方案2.1课程设计的原理2.1.1连续信号的采样定理模拟信号经过(A/D)变换转换为数字信号的过程称为采样，信号采样后其频谱产生了周期延拓，每隔一个采样频率fs，重复出现一次。为保证采样后信号的频谱形状不失真，采样频率必须大于信号中最高频率成分的两倍，这称之为采样定理。时域采样定理从采样信号恢复原信号必需满足两个条件：(1)必须是带限信号，其频谱函数在＞各处为零；（对信号的要求，即只有带限信号才能适用采样定理。）(2)取样频率不能过低，必须＞2（或＞2）。（对取样频率的要求，即取样频率要足够大，采得的样值要足够多，才能恢复原信号。）如果采样频率大于或等于，即（为连续信号的有限频谱），则采样离散信号能无失真地恢复到原来的连续信号。一个频谱在区间（-，）以外为零的频带有限信号，可唯一地由其在均匀间隔（＜）上的样点值所确定。根据时域与频域的对称性，可以由时域采样定理直接推出频域采样定理。一个时间受限信号tf，它集中在（mm,）的时间范围内，则该信号的频谱jF在频域中以间隔为1的冲实用标准文案精彩文档激序列进行采样，采样后的频谱)(1jF可以惟一表示原信号的条件为重复周期mtT21，或频域间隔mtf2121（其中112T）。采样信号的频谱是原信号频谱的周期性重复，它每隔重复出现一次。当s＞2时，不会出现混叠现象，原信号的频谱的形状不会发生变化，从而能从采样信号中恢复原信号。（注：s＞2的含义是：采样频率大于等于信号最高频率的2倍；这里的“不混叠”意味着信号频谱没有被破坏，也就为后面恢复原信号提供了可能！）(a)(b)(c)图*抽样定理a)等抽样频率时的抽样信号及频谱（不混叠）b)高抽样频率时的抽样信号及频谱（不混叠）c)低抽样频率时的抽样信号及频谱（混叠）实用标准文案精彩文档2.1.2信号采样如图1所示，给出了信号采样原理图信号采样原理图（a）由图1可见，)()()(ttftfsTs，其中，冲激采样信号)(tsT的表达式为：nsTnTtts)()(其傅立叶变换为nssn)(，其中ssT2。设)(jF，)(jFs分别为)(tf，)(tfs的傅立叶变换，由傅立叶变换的频域卷积定理，可得nssnsssnjFTnjFjF)]([1)(*)(21)...
