抽油机悬点运动规律及载荷分析VIP免费

抽油机悬点运动规律及载荷分析_第1页
1/6
抽油机悬点运动规律及载荷分析_第2页
2/6
抽油机悬点运动规律及载荷分析_第3页
3/6

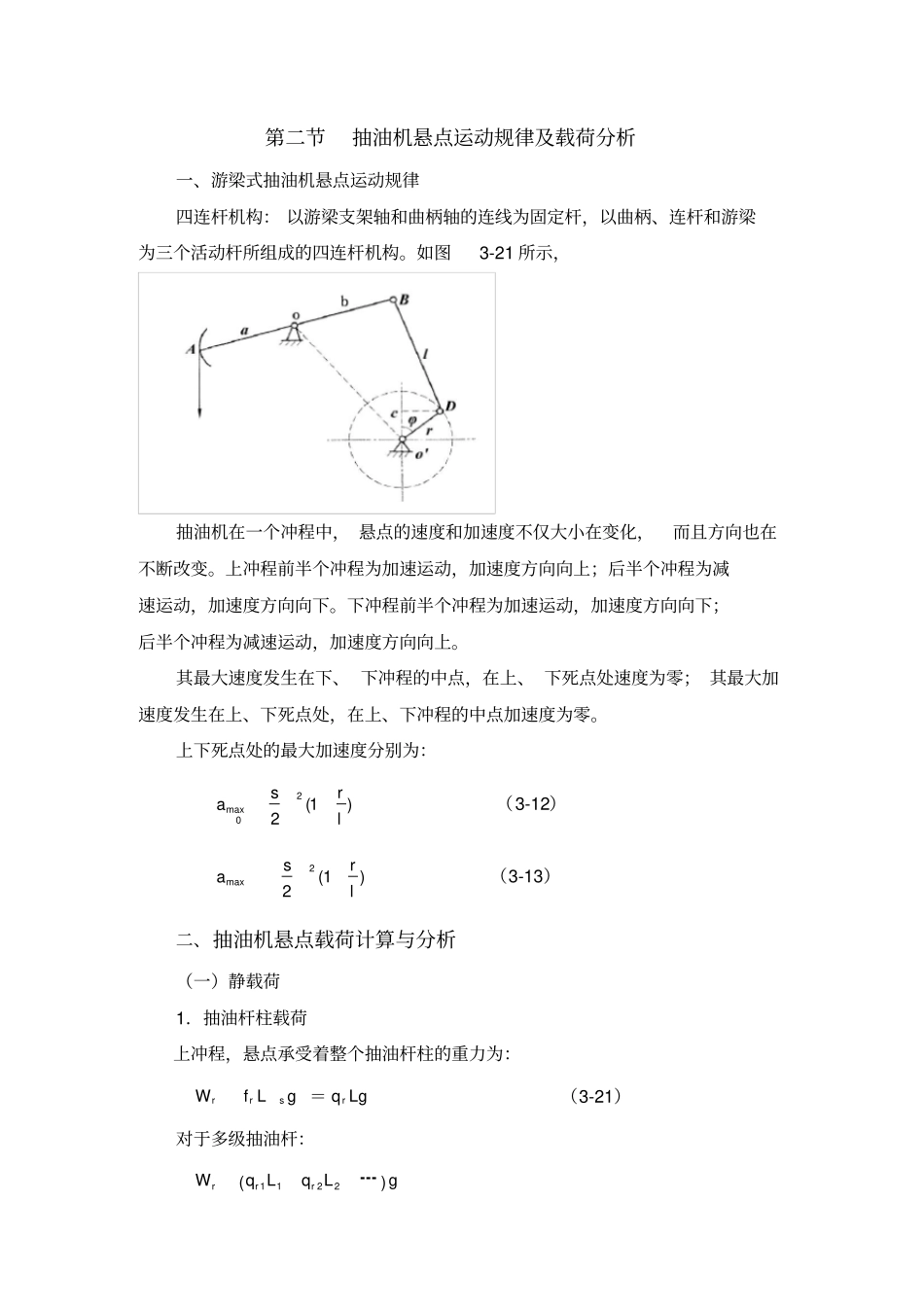

第二节抽油机悬点运动规律及载荷分析一、游梁式抽油机悬点运动规律四连杆机构:以游梁支架轴和曲柄轴的连线为固定杆,以曲柄、连杆和游梁为三个活动杆所组成的四连杆机构。如图3-21所示,抽油机在一个冲程中,悬点的速度和加速度不仅大小在变化,而且方向也在不断改变。上冲程前半个冲程为加速运动,加速度方向向上;后半个冲程为减速运动,加速度方向向下。下冲程前半个冲程为加速运动,加速度方向向下;后半个冲程为减速运动,加速度方向向上。其最大速度发生在下、下冲程的中点,在上、下死点处速度为零;其最大加速度发生在上、下死点处,在上、下冲程的中点加速度为零。上下死点处的最大加速度分别为:)1(220maxlrsa(3-12))1(22maxlrsa(3-13)二、抽油机悬点载荷计算与分析(一)静载荷1.抽油杆柱载荷上冲程,悬点承受着整个抽油杆柱的重力为:gLfWsrr=Lgqr(3-21)对于多级抽油杆:g┅LqLqWrrr)(2211式中rW——抽油杆柱的重力,N;rf——抽油杆的截面积,m2;L——抽油杆柱的长度,m;s——抽油杆材料(钢)的密度,3/7850mkgs。rq——每米抽油杆的平均质量,kg/m;(可查表3-1)21rr、qq——用多级组合杆柱时各级抽油杆柱的每米平均质量,kg/m;21、LL——用多级组合杆柱时各级抽油杆柱的长度,m。下冲程,作用在悬点上的杆柱载荷等于抽油杆柱的重力减去杆柱受到的浮力:gLfWlsrr)(或bWLgbqWrrr(3-23)式中rW——抽油杆柱在液体中的重力,N;slsb――抽油杆的失重系数l——抽汲液体的密度,3/mkg;当原油含水时,可用下式近似计算:wwwolff)1((3-24)式中o——原油密度,3/mkg;w——水的密度,3/mkg;wf——原油含水率,小数。2.液柱载荷上冲程作用在悬点上的液柱载荷为:gLffWlrpl)((3-26)式中lW——液柱载荷,N;其它符号同前。下冲程液柱载荷不作用在悬点上。3.上、下冲程中在杆柱和管柱之间相互转移的载荷lWlrWW—rW=gLfsr+gLfflrp)(—gLflsr)(=gLflplW,简称为转移载荷。由以上推导可知,上冲程的静载荷:lrlrWWWW(3-27)上、下冲程静载荷随悬点位移的变化曲线:图3-29静载荷随悬点冲程变化的曲线4.其它静载荷1)沉没压力对悬点载荷的影响沉没压力:泵的吸入口沉没在液面以下一定深度,该处的压力称为沉没压力。吸入压力:上冲程中,在沉没压力作用下,井内液体克服泵的入口设备的阻力进入泵内,此时液流具有的压力称吸入压力。吸入压力作用在活塞底部而产生向上的载荷为:pispnifppfPF)((3-28)式中iF——吸入压力np作用在活塞上产生的载荷,N;np——吸入压力,PaPf——活塞截面积,m2;sp——沉没压力,Pa;ip——液流通过泵的入口设备产生的压力降,Pa;下冲程中,吸入阀关闭,沉没压力对悬点载荷没有影响。2)井口回压对悬点载荷的影响上冲程增加悬点载荷:)(rpBBuffpF(3-29)下冲程减小悬点载荷:rBBdfpF(3-30)式中BuF——井口回压在上冲程中造成的悬点载荷,N;BdF——井口回压在下冲程中造成的悬点载荷,N;Bp——井口回压,Pa;其它符号同前。由于沉没压力和井口回压在上冲程中造成的悬点载荷方向相反,可以相互抵消一部分,所以在一般计算中可以忽略这两项。(二)动载荷1.惯性载荷根据牛顿第二定律可得:抽油杆柱的惯性力为:ArrGagWP(3-31)液柱的惯性力为:AlGlagWP(3-32)式中ε——考虑油管过流断面变化引起液柱加速度变化的系数:rtgrpffff式中tgf——油管的流通断面面积。惯性载荷对悬点载荷的影响分析由图可以看出,惯性载荷的方向及对悬点载荷的影响为:上冲程前半冲程,悬点向上加速运动,惯性力向下,增加悬点载荷;后半冲程,悬点向上减速运动,惯性力方向向上,减小悬点载荷,下冲程前半冲程,悬点向下加速运动,惯性力向上,减小悬点载荷;后半冲程,悬点向下减速运动,惯性力向下,增加悬点载荷。由图中可以看出,在上、下死点处惯性载荷对悬点载荷的影响最大,而在二分之一冲程处,惯性载荷为零。上冲程中抽油杆柱引起的悬点最大惯性载荷为:)1(1790)1()602(2)1(2222lrsnWlrnsgWlrsgWPrrruGr(3-33)若取4/1/lr时:14402snWPruGr(3-34)下冲程抽油杆柱引起的悬点最大惯性载荷为:)1(1790)1(222lrsnWlrsgWPrrdGr(3-35...
