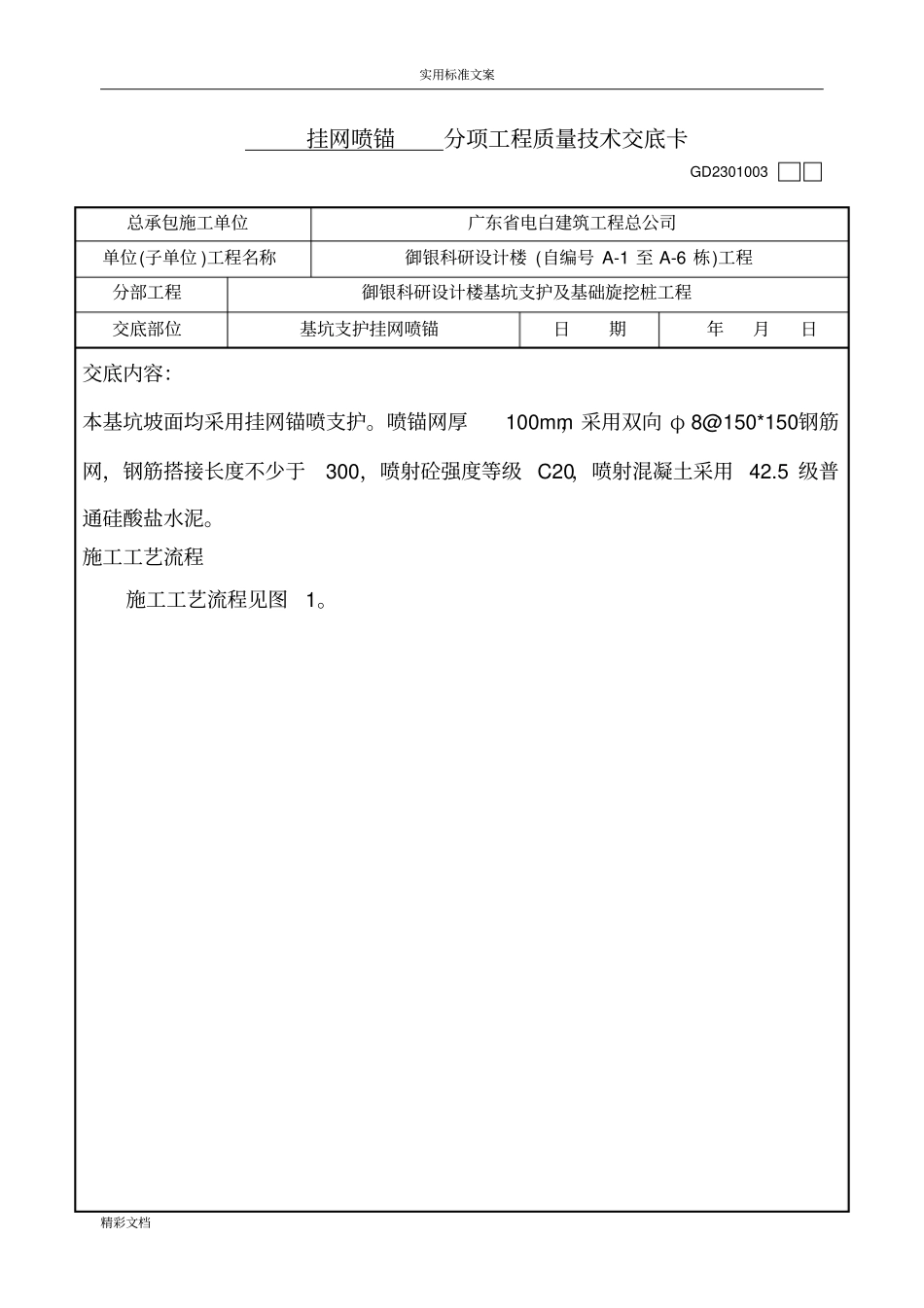

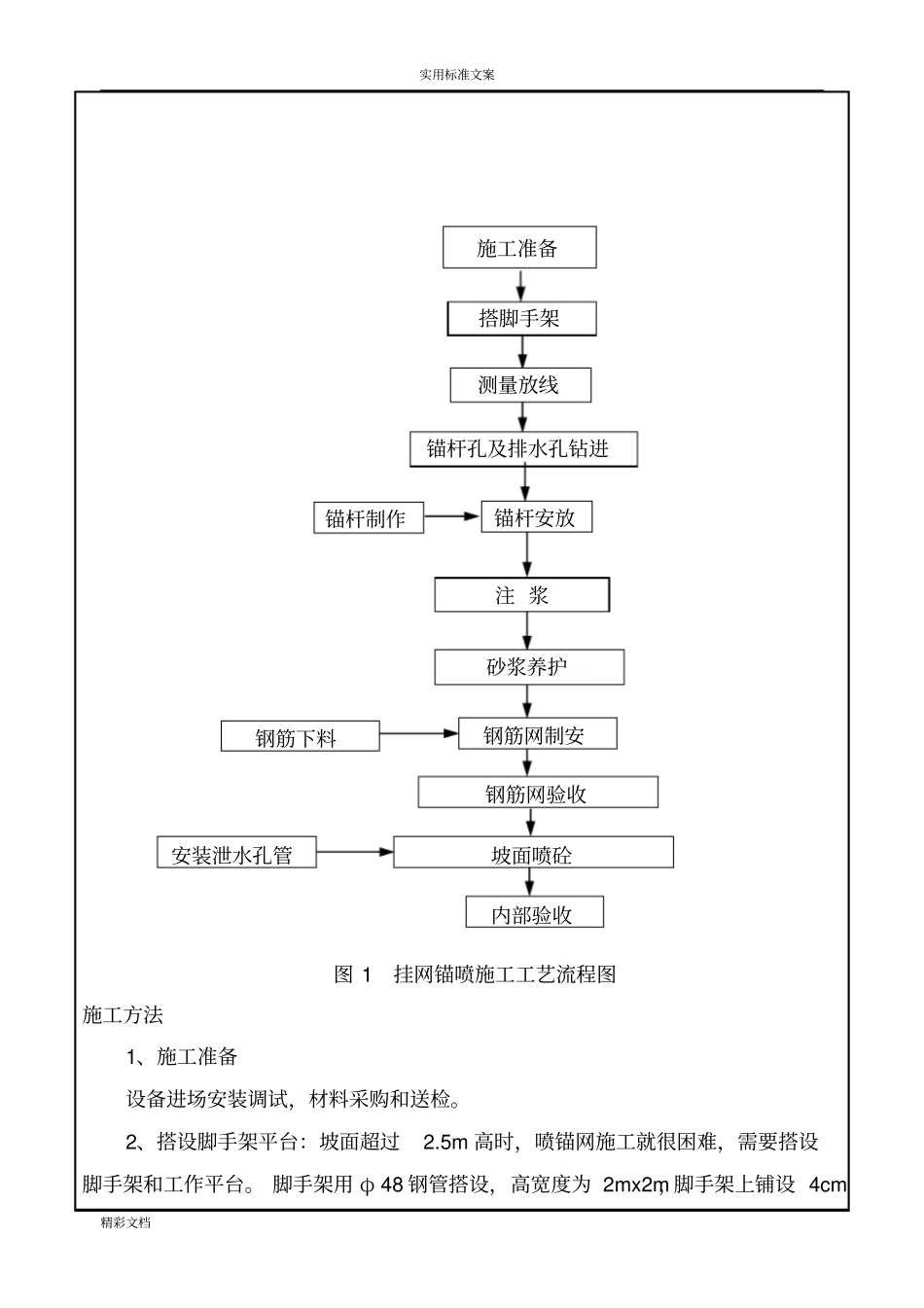

实用标准文案精彩文档挂网喷锚分项工程质量技术交底卡GD2301003总承包施工单位广东省电白建筑工程总公司单位(子单位)工程名称御银科研设计楼(自编号A-1至A-6栋)工程分部工程御银科研设计楼基坑支护及基础旋挖桩工程交底部位基坑支护挂网喷锚日期年月日交底内容：本基坑坡面均采用挂网锚喷支护。喷锚网厚100mm，采用双向φ8@150*150钢筋网，钢筋搭接长度不少于300，喷射砼强度等级C20，喷射混凝土采用42.5级普通硅酸盐水泥。施工工艺流程施工工艺流程见图1。实用标准文案精彩文档图1挂网锚喷施工工艺流程图施工方法1、施工准备设备进场安装调试，材料采购和送检。2、搭设脚手架平台：坡面超过2.5m高时，喷锚网施工就很困难，需要搭设脚手架和工作平台。脚手架用φ48钢管搭设，高宽度为2mx2m，脚手架上铺设4cm安装泄水孔管坡面喷砼砂浆养护锚杆安放注浆锚杆孔及排水孔钻进内部验收测量放线锚杆制作施工准备钢筋下料钢筋网制安搭脚手架钢筋网验收实用标准文案精彩文档厚的楠竹跳板作施工平台。3、清理坡面和测量确定锚杆孔的位置，并在锚杆孔位作上标记，防止锚杆孔偏位。4、钻孔：钻孔符合设计要求后，用风管将孔内钻屑冲干净，以防钻屑影响安装锚杆和注浆质量及排水管安装。5、注浆：钻孔完成后，将注浆管插入孔底，将配置好的水泥砂浆通过注浆泵将水泥砂浆注入锚杆孔，直到孔内溢出的水泥砂浆与注入的浆比重相同为止。6、锚杆和排水孔安装：将符合设计要求的钢筋、排水管置于注浆孔内和排水孔内。7、安装好锚杆和排水孔后，清理坡面，除去坡面杂物，为喷射砼作准备。8、坡面喷射砼喷砼强度C20，厚度100cm。喷射混凝土施工工艺如图2所示:(1)初喷：喷射方式为“干式”喷射法。启动搅拌机，空气压缩机向清理好的边坡喷射C20砼。(2)挂网：将φ8@150*150双向钢筋网挂上初喷砼面，并将挂网钢筋与锚杆焊接在一起。(3)复砼：钢筋网挂好后，在钢筋网上复喷砼。搅拌机细骨料粗骨料水泥速凝剂水池喷射机喷砼受喷面空气压缩机气管水管实用标准文案精彩文档施工技术要求1、喷射砼施工要求对受喷面上的松动岩块和强风化土进行彻底清理，对一些凸凹较多的区域应注意局部修坡或采用短钢筋局部锚固，然后采用高压风、水彻底清理并润湿表面，同时尽量保持壁面的粗造，以确保混凝土与岩石间有足够黏结力，对遇水易潮湿、泥化的岩层，则应用高压风清扫岩面；埋设控制喷射混凝土厚度的标志。2、在清理、加固、润湿的岩面上喷射第一层混凝土，初喷混凝土厚度为60㎜，待混凝土具有一定强度后进行挂网，第二层喷射前，先用高压风、水清除其上的浮皮及松渣，并润湿表面，最后一次喷至设计厚度100㎜。3、钢筋网编网前应清除钢筋污锈，为保证铺设钢筋网与坡面保持基本平行，在坡面上应设置一定数量出露岩面的短锚钉，与网筋连接。面层钢筋网上下层间的搭结位置应错开，搭结长度不小于20d，圆钢末端做成1800弯钩，钢筋网的交点用隔点式焊接或满扎，钢筋网与锚杆连接时，采用焊接固定。4、喷混凝土终凝2小时后即开始喷水养护，14天内保持湿润状态并不得受水流直接冲刷。5、为减少回弹，喷嘴到工作面的距离应保持在80～100㎝，喷射角度控制在900±50以内，喷头按螺旋形迹（直径300㎜左右）一圈一圈地移动，混凝土喷射完成后应保证喷射面平整，润湿光滑，无干斑或滑移现象，控制厚度的标志事先做好。6、网喷混凝土应采取分段、分片，自下而上依次进行，每区片应留30㎝暂不喷射，并做成斜面形状，以利于施工搭结。7、喷射混合料配合比：水泥与砂石重量比为1：4～1：4.5，水灰比0.4～0.45，砂率45%～55%，石子的最大粒径不得大于15㎜，水泥采用42.5级普通硅实用标准文案精彩文档酸盐水泥，混合料搅拌应采用强制式搅拌机，塌落度控制在8～12㎝，砂子采用中粗砂，细度模数大于2.5，级配良好且必须通过筛选，以免喷射混凝土时引起管路堵塞，只有当混合料送检测定的强度、初终凝时间、安定性等指标全部合格后才能使用。8、施工用水不得使用污水、PH值小于4的酸性水及含硫酸盐量按SO2-4计算超过水重1%的水，不得使用高铝水泥。9、喷区每10～15m设一宽度为2～3㎝纵向伸缩缝，缝内塞填泡沫板或沥青木板。10、送浆达到强度时...
