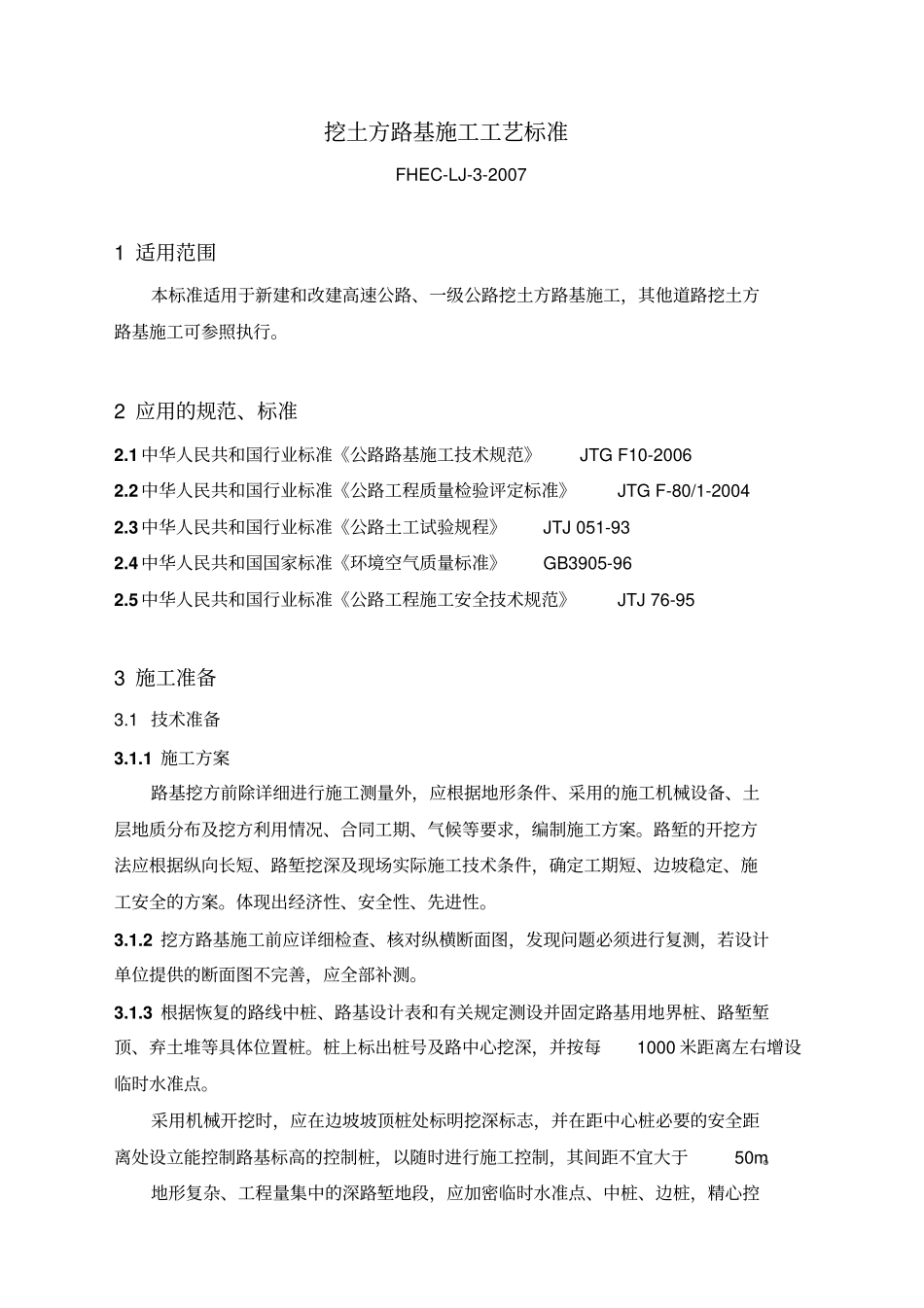

挖土方路基施工工艺标准FHEC-LJ-3-20071适用范围本标准适用于新建和改建高速公路、一级公路挖土方路基施工，其他道路挖土方路基施工可参照执行。2应用的规范、标准2.1中华人民共和国行业标准《公路路基施工技术规范》JTGF10-20062.2中华人民共和国行业标准《公路工程质量检验评定标准》JTGF-80/1-20042.3中华人民共和国行业标准《公路土工试验规程》JTJ051-932.4中华人民共和国国家标准《环境空气质量标准》GB3905-962.5中华人民共和国行业标准《公路工程施工安全技术规范》JTJ76-953施工准备3.1技术准备3.1.1施工方案路基挖方前除详细进行施工测量外，应根据地形条件、采用的施工机械设备、土层地质分布及挖方利用情况、合同工期、气候等要求，编制施工方案。路堑的开挖方法应根据纵向长短、路堑挖深及现场实际施工技术条件，确定工期短、边坡稳定、施工安全的方案。体现出经济性、安全性、先进性。3.1.2挖方路基施工前应详细检查、核对纵横断面图，发现问题必须进行复测，若设计单位提供的断面图不完善，应全部补测。3.1.3根据恢复的路线中桩、路基设计表和有关规定测设并固定路基用地界桩、路堑堑顶、弃土堆等具体位置桩。桩上标出桩号及路中心挖深，并按每1000米距离左右增设临时水准点。采用机械开挖时，应在边坡坡顶桩处标明挖深标志，并在距中心桩必要的安全距离处设立能控制路基标高的控制桩，以随时进行施工控制，其间距不宜大于50m。地形复杂、工程量集中的深路堑地段，应加密临时水准点、中桩、边桩，精心控制测量，避免欠挖、超挖。截水沟、排水沟放样时，可每隔20m左右在沟内外缘钉木桩标明里程及挖深。3.2机械设备3.2.1挖土机械：挖掘机、推土机、装载机、平地机、铲运机、自卸汽车等。3.2.2一般工具：铁锹、手推车、坡度尺、钢卷尺或皮尺、放样线绳等。3.3作业条件3.3.1排水系统优先修建。正式开挖前，应在路堑堑顶开挖临时截水沟，将坡面雨水引出路堑外，临时截水沟与永久性的排水、截水系统结合起来效果更好。开挖有地下水的路堑时，应根据当地工程地质资料，采取措施降低地下水位，一般降至开挖面以下50cm。3.3.2所有施工人员进行培训，现场施工技术人员对作业层队伍进行全面技术、安全、质量、环保内容的交底。4操作工艺4.1工艺流程4.2操作步骤及方法4.2.1土方开挖应自上而下进行，禁止乱挖、超挖，不得掏洞取土，根据整个路段的横断面宽度和深度，有以下开挖方式：1单层横向全宽掘进法：对挖掘深度小且短的路堑，沿路线纵向一端或两端向前开挖至路基设计标高。逐渐向纵向挖深，挖出的土方一般向两侧运送。2多层次、横向全宽掘进法：当路堑较深路线纵向较长时，横向全宽也可分为两个或两个以上的阶梯，同时分层进行掘进，每层都留有运土路线，并做好临时排水设施，防止上下层干扰。这种挖掘方法作业多，工效快，施工时加强管理、协调。3纵向通道挖掘法：如果路堑的宽度、深度都较大，可先沿路堑纵向分层挖出一条通道，然后将通道两侧进行拓宽。上层通道拓宽至路堑边坡后再开挖下层通道，如此纵深开挖直至路基设计标高。开挖时可以在边坡碎落平台上做好临时排水沟，将水引出路基外。4混合挖掘法：对特别长、深的路堑，可采用先用纵向通道，再横向两侧挖出若干条辅助通道，可集中机械设备沿纵横通道平行作业。这种挖掘方法必须注意作业进度、运土路线、临时排水、机械调度配套等周密组织管理，一般组织统一由指挥长协调。4.2.2土质路堑开挖应根据工程的实际情况选用挖掘、装运、平整机械，最大限度地发挥机械的效能，杜绝窝工、停工状况。施工机械选择应遵循以下原则：1适用性原则：机械的性能、数量要与工程进度、工程量相匹配，避免因机械工作能力不足和过剩造成延缓工期或机械效率太低现象，尽量选择满足施工内容的机种和机型。2经济性原则：高速公路的路基土方量都较集中，量又大，采用大型机械配套施工，确保工期，人工成本低，充分体现机械化施工先进性和可靠性。3可靠的安全性能：要选择噪音小、不污染自然环境和生态平衡的便于自动化施工的组合配套机械。4.2.3推土机是土方路堑施工常用的机械，作业方法主要有五种：1下坡推土法：一般可提高生产效率30%～...
