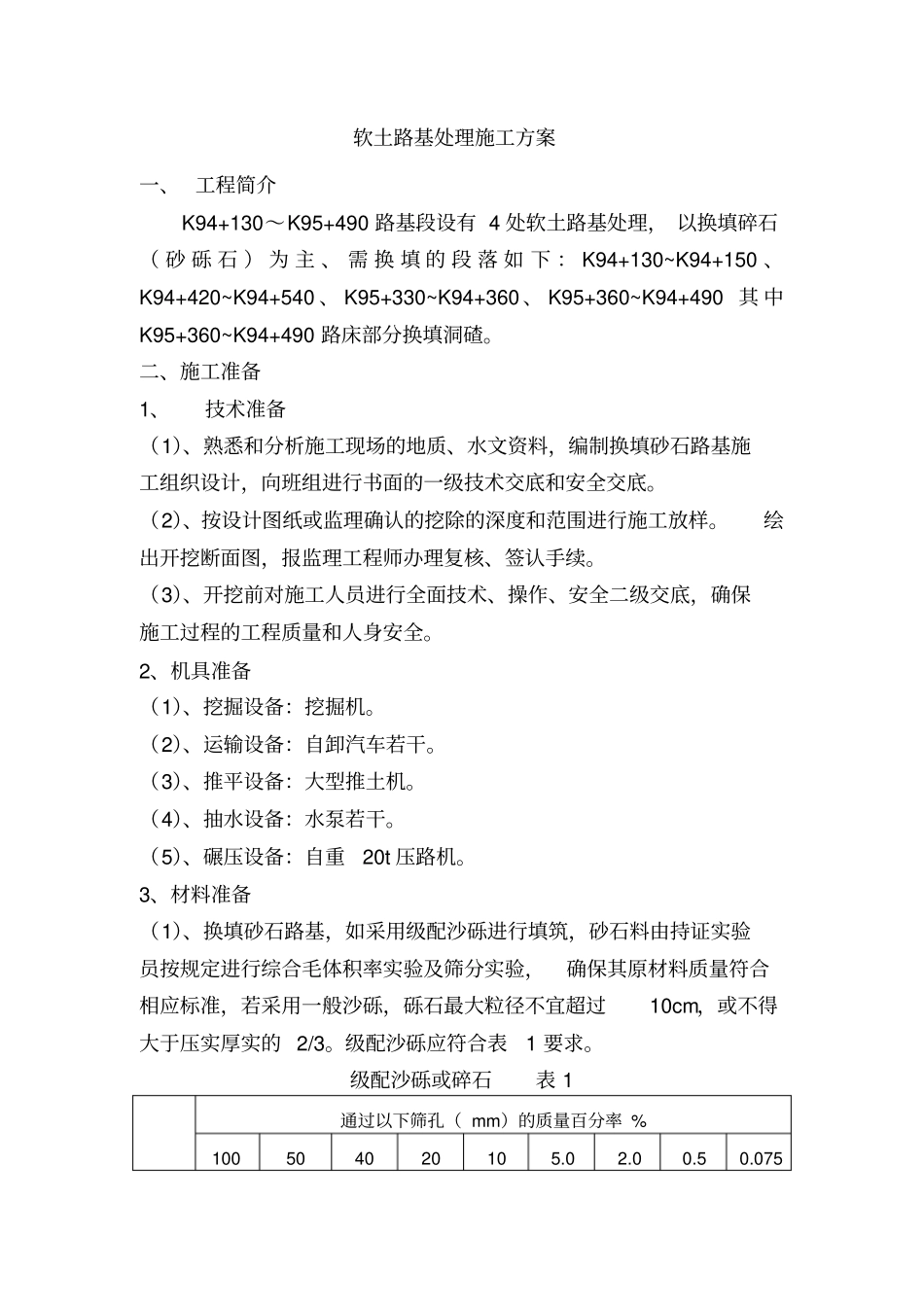

软土路基处理施工方案一、工程简介K94+130～K95+490路基段设有4处软土路基处理，以换填碎石（砂砾石）为主、需换填的段落如下：K94+130~K94+150、K94+420~K94+540、K95+330~K94+360、K95+360~K94+490其中K95+360~K94+490路床部分换填洞碴。二、施工准备1、技术准备（1）、熟悉和分析施工现场的地质、水文资料，编制换填砂石路基施工组织设计，向班组进行书面的一级技术交底和安全交底。（2）、按设计图纸或监理确认的挖除的深度和范围进行施工放样。绘出开挖断面图，报监理工程师办理复核、签认手续。（3）、开挖前对施工人员进行全面技术、操作、安全二级交底，确保施工过程的工程质量和人身安全。2、机具准备（1）、挖掘设备：挖掘机。（2）、运输设备：自卸汽车若干。（3）、推平设备：大型推土机。（4）、抽水设备：水泵若干。（5）、碾压设备：自重20t压路机。3、材料准备（1）、换填砂石路基，如采用级配沙砾进行填筑，砂石料由持证实验员按规定进行综合毛体积率实验及筛分实验，确保其原材料质量符合相应标准，若采用一般沙砾，砾石最大粒径不宜超过10cm，或不得大于压实厚实的2/3。级配沙砾应符合表1要求。级配沙砾或碎石表1通过以下筛孔（mm）的质量百分率%100504020105.02.00.50.075沙砾10095~10090~9865~8545~7330~5515~3510~204~104、作业条件（1）、开挖前，将便道修好，保证运输车辆顺利通行。如果要挖除的料有积水或是泥浆，应在换填路基边缘挖集水井，将水引至集水井，然后用水泵将水排除、晒干再将运。（2）、操作工人：应由工长或现场技术人员对挖掘机司机级工人进行技术安全交底，明确技术要求，确保挖除范围及深度，施工中应有安全紧急救援应对措施。（3）、设置排水沟、集水井，及时将挖除范围的积水排走，确保场内无积水。三、施工操作工艺1、操作方法（1）、测量放样及绘制横断面图根据设计图纸或监理确认的挖除的深度和范围进行施工放样，撒出开挖石灰线，绘出开挖断面图，经监理工程师复核、签认后开挖。（2）、开挖清理不符合要求的土基开挖前，要充分做好各项准备工作，修好便道，保证挖掘机连续作业，配足自卸汽车，一旦开挖后应进行连续施工，防止下雨使基底积水影响进度。开挖至设计要求的断面后，如仍有非适用材料，应按监理工程师要求的宽度和深度继续挖除。开挖不适用材料有积水时，要在旁边挖一个集水井，用小型水泵将开挖范围内的积水抽干，严禁换填路基长时间在水里浸泡。（3）、开挖断面完成后路基基底压实断面开挖完成后，测其基地土含水量，其压实含水量均应控制在最佳含水量±2%范围内。当土的实际含水量不符合上述范围要求时，应均匀加水或将土摊开、凉干，使达到上述要求后方可进行压实。当需要对土采用人工加水时，达到压实最佳含量所需要的加水量可按下面公式估算：m=（w-式中：m—所需加水量—土原来的水量（以小数计）；—土的压实最佳含水量（以小数计）；—需要加水的土的质量（kg）；需要加的水宜在碾压的前一天浇洒在取土坑内的表面，使其均匀渗透入土中。用压路机将路基压实，压实度不底于85%，绘出完工横断面图，经监理工程师复核、签认后回填砂石料。（4）、砂石料换填先进行测量放线，放出中桩、边桩，打出边线桩，用红油漆做好标记，最高填筑厚度30cm，并撒出白灰线，绘制方格网图，用方格网控制上料数量。分层摊铺，用大型推土机将层面推平至填筑边桩。（5）、砂石料压实砂石料的压实按《公路路基施工技术规范》相关要求进行，可采用水密法配合压路机碾压，使砂石料密实。压实度满足土方路基压实标准，且经监理工程师检测合格后方可进行下一层砂石料换填。（6）、K95+360~K94+490路床部分换填洞碴，按该段石方路基施工方案进行操作，松铺45~50cm，压实后43~45cm。四、质量标准1、施工前应对砂石料原材料进行检查，并有合格签证记录。对施工工序、工艺流量、检测手段进行检查。2、施工过程中应对压实度、边坡、平整度等进行检测，检测标准必须符合表列要求。换填路基的质量检验和质量标准项次检查项目规定值或允许偏差高速公路、一级公路二级公路三、四级公路检查方法和频率按附录B检查。1压实度符合设计要求密度法：每200...
