捷豹空压机电脑控制器说明书讲解VIP免费

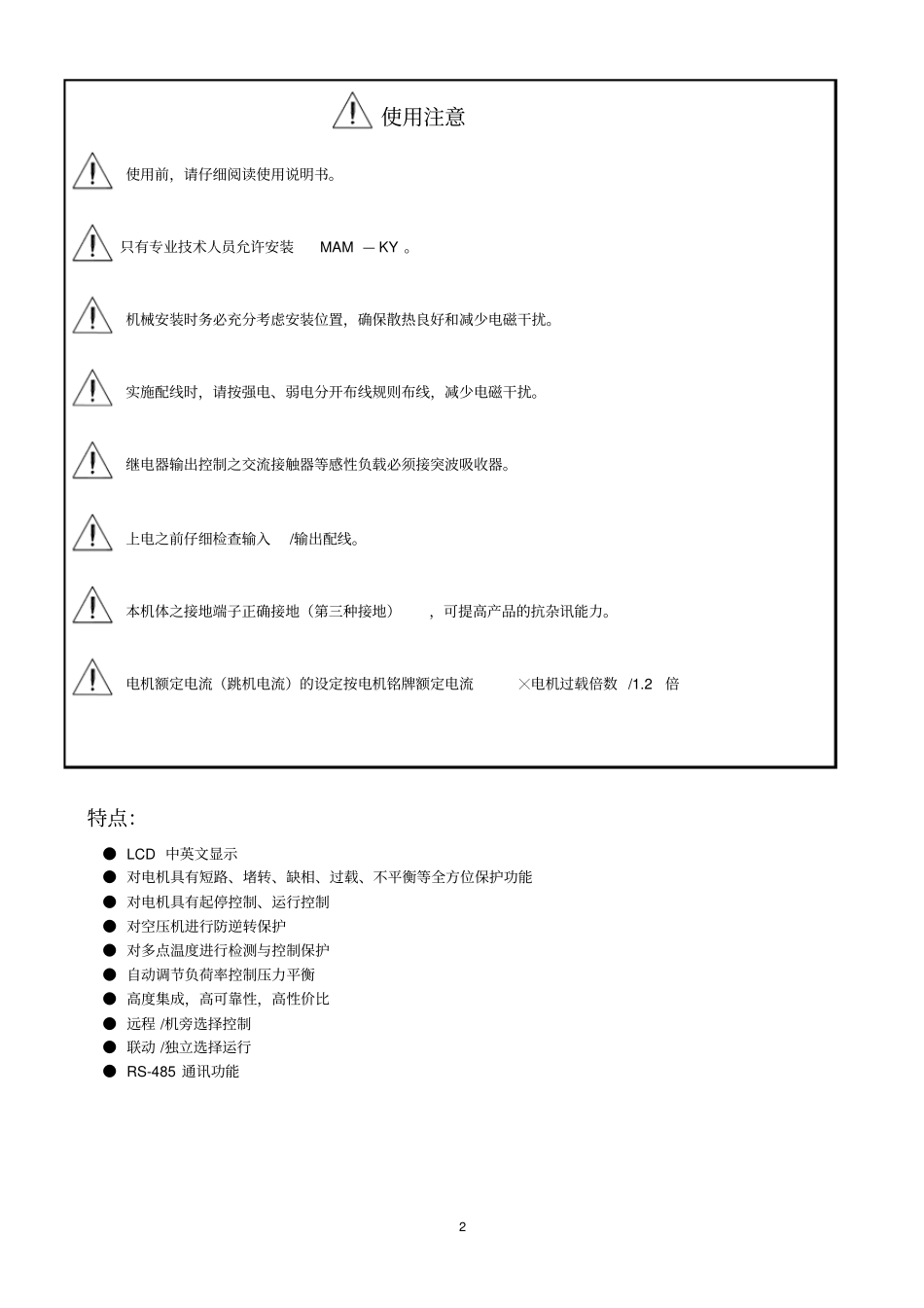

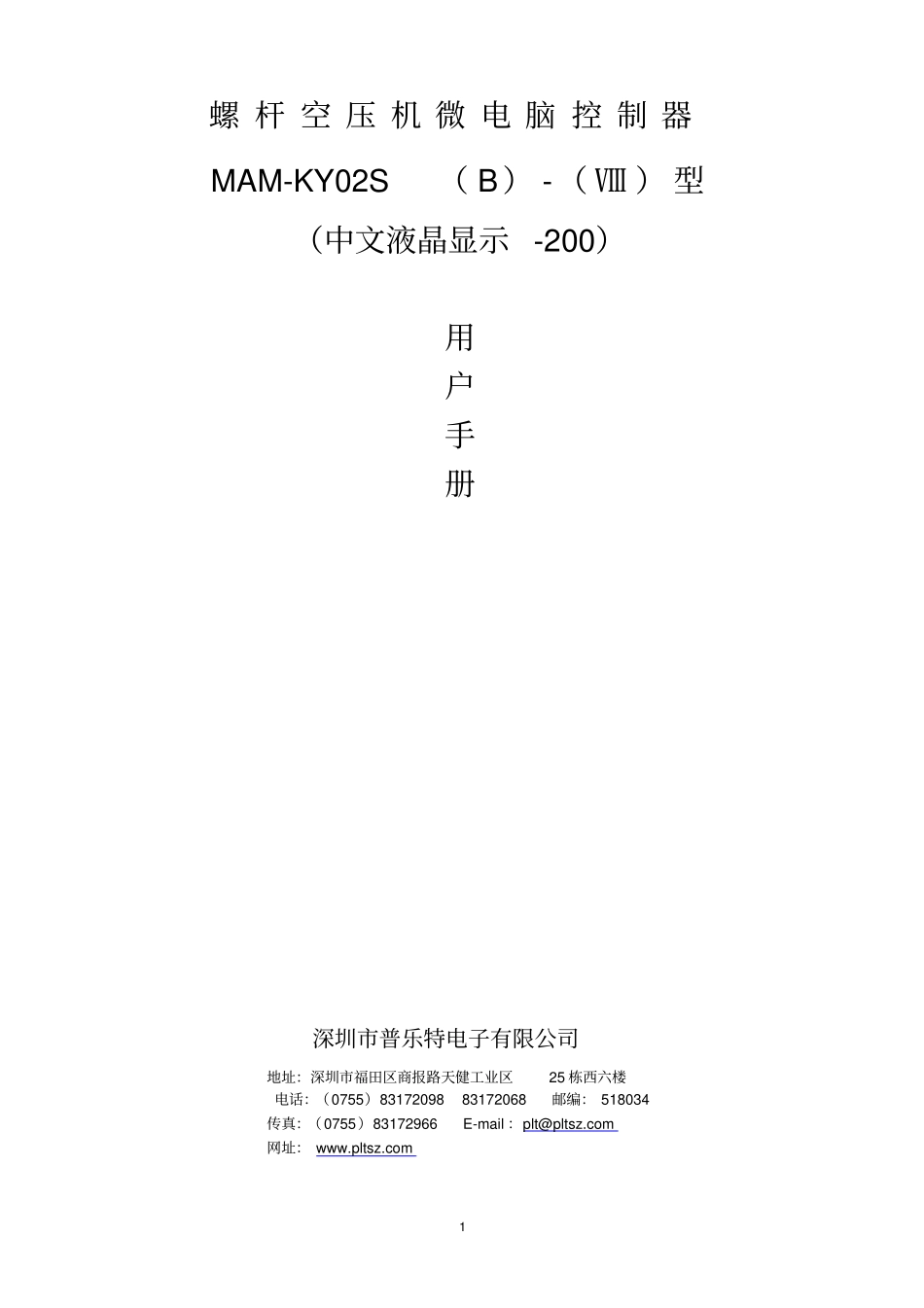

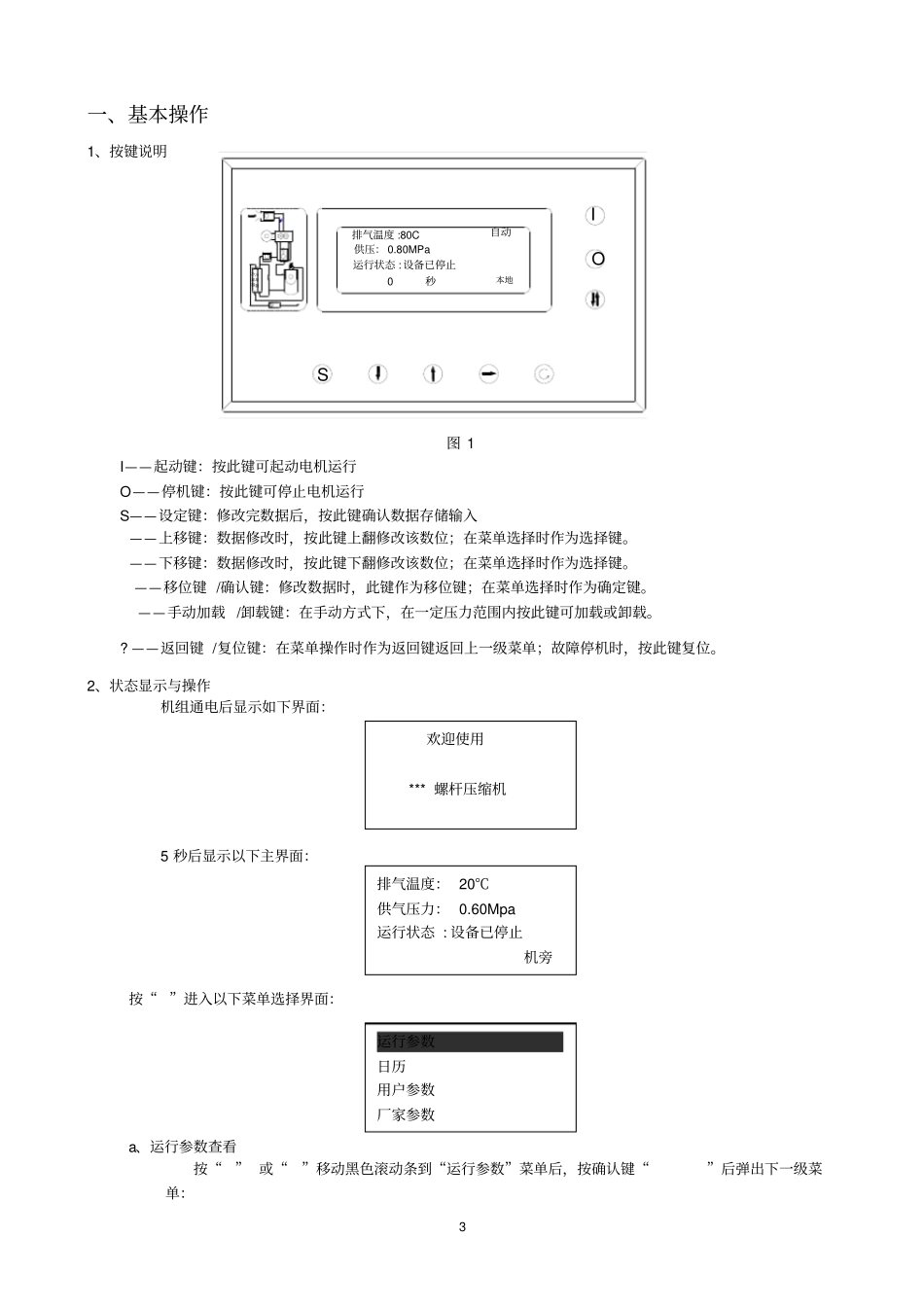

1螺杆空压机微电脑控制器MAM-KY02S（B）-（Ⅷ）型（中文液晶显示-200）用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）8317209883172068邮编：518034传真：（0755）83172966E-mail：plt@pltsz.com网址：www.pltsz.com2使用注意使用前，请仔细阅读使用说明书。只有专业技术人员允许安装MAM—KY。机械安装时务必充分考虑安装位置，确保散热良好和减少电磁干扰。实施配线时，请按强电、弱电分开布线规则布线，减少电磁干扰。继电器输出控制之交流接触器等感性负载必须接突波吸收器。上电之前仔细检查输入/输出配线。本机体之接地端子正确接地（第三种接地），可提高产品的抗杂讯能力。电机额定电流（跳机电流）的设定按电机铭牌额定电流╳电机过载倍数/1.2倍特点：●LCD中英文显示●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能●对电机具有起停控制、运行控制●对空压机进行防逆转保护●对多点温度进行检测与控制保护●自动调节负荷率控制压力平衡●高度集成，高可靠性，高性价比●远程/机旁选择控制●联动/独立选择运行●RS-485通讯功能3一、基本操作1、按键说明图1I——起动键：按此键可起动电机运行O——停机键：按此键可停止电机运行S——设定键：修改完数据后，按此键确认数据存储输入——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。——手动加载/卸载键：在手动方式下，在一定压力范围内按此键可加载或卸载。?——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。2、状态显示与操作机组通电后显示如下界面：5秒后显示以下主界面：按“”进入以下菜单选择界面：a、运行参数查看按“”或“”移动黑色滚动条到“运行参数”菜单后，按确认键“”后弹出下一级菜单：排气温度：20℃供气压力：0.60Mpa运行状态:设备已停止机旁欢迎使用***螺杆压缩机运行参数日历用户参数厂家参数运行状态:设备已停止0秒自动S本地冷冷却器却器后油排气温度:80C供压：0.80MPaOI4再按“”弹出如为最后一级菜单，界面不会出现黑色滚动条，按返回键“?”返回上级菜单或主界面。如在某一界面停止操作，数秒钟后自动返回主界面。用“”、“”移动键、确认键“”和返回键“?”用同样方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。b、日历时间按“”或“”移动黑色滚动条到“日历”菜单后，按确认键“”后弹出在停机状态下可对日期、时间进行调整，操作方法为：按“”或“”移动黑色滚动条到需修改的参数项后按确定键“”后出现闪烁位，此时“”和“”键变为上翻和下翻键修改当前位，“”变为移位键移动修改位。修改完毕后按“S”确认并保存，“”或“”变回移动黑色滚动条，“”变回返回键。c、用户参数1）、参数修改方法══在运行状态和停机延时过程中不能修改用户参数和厂家参数══用前述运行参数查看的方法可查看和修改用户参数，如修改压力上限，操作方法如下：按“”或“”移动黑色滚动条到“用户参数”项后按确定键“”弹出再按确定键“”弹出如不继续按确定键“”即可查看用户参数。再按确定键“”弹出如下界面要求输入用户密码：主、风机电流运行总时间本次运行时间维护参数电流(A)：RST主机：56.156.256.0风机：4.14.14.1现行时间2004年2月22日星期012时46分59秒压力、温度预置启停延时预置操作方式预置联动参数预置压力上限0.8MPa压力下限0.6MPa风机启动温度80℃风机停机温度70℃5注：用户密码在用户参数里可修改，厂家密码固定为此界面弹出后，出现闪烁位，此时“”和“”键变为上翻和下翻键修改当前位，“”变为移位键移动修改位，最后按“S”确认输入。弹出界面：右上角有“*”提示，表示已进入用户参数设定状态。“”或“”变回移动黑色滚动条，“”变回确定键。滚动条在“压力上限”处按确认键“”，此时出现闪烁位，“”和“”键变为上翻和下翻键修...
