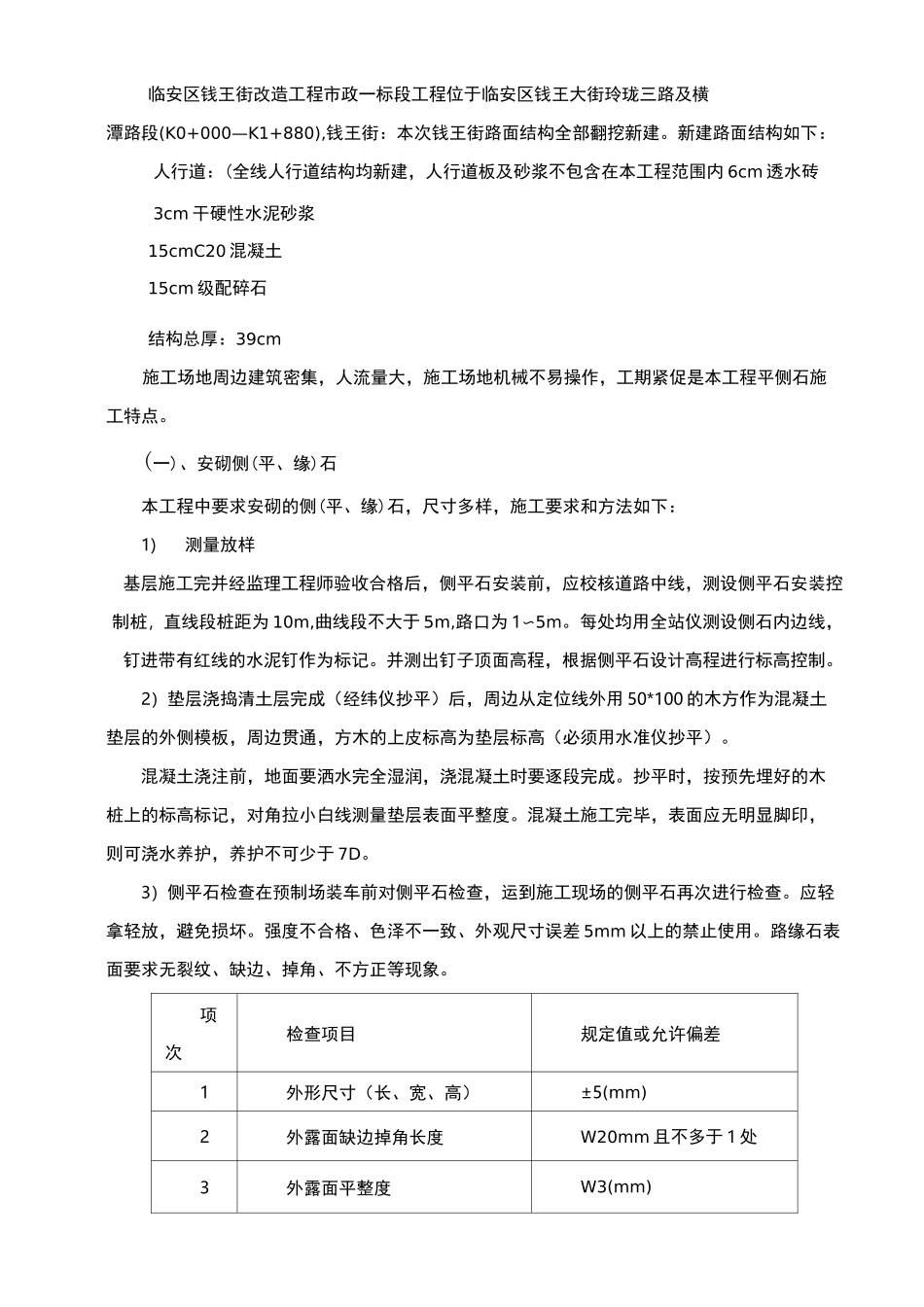

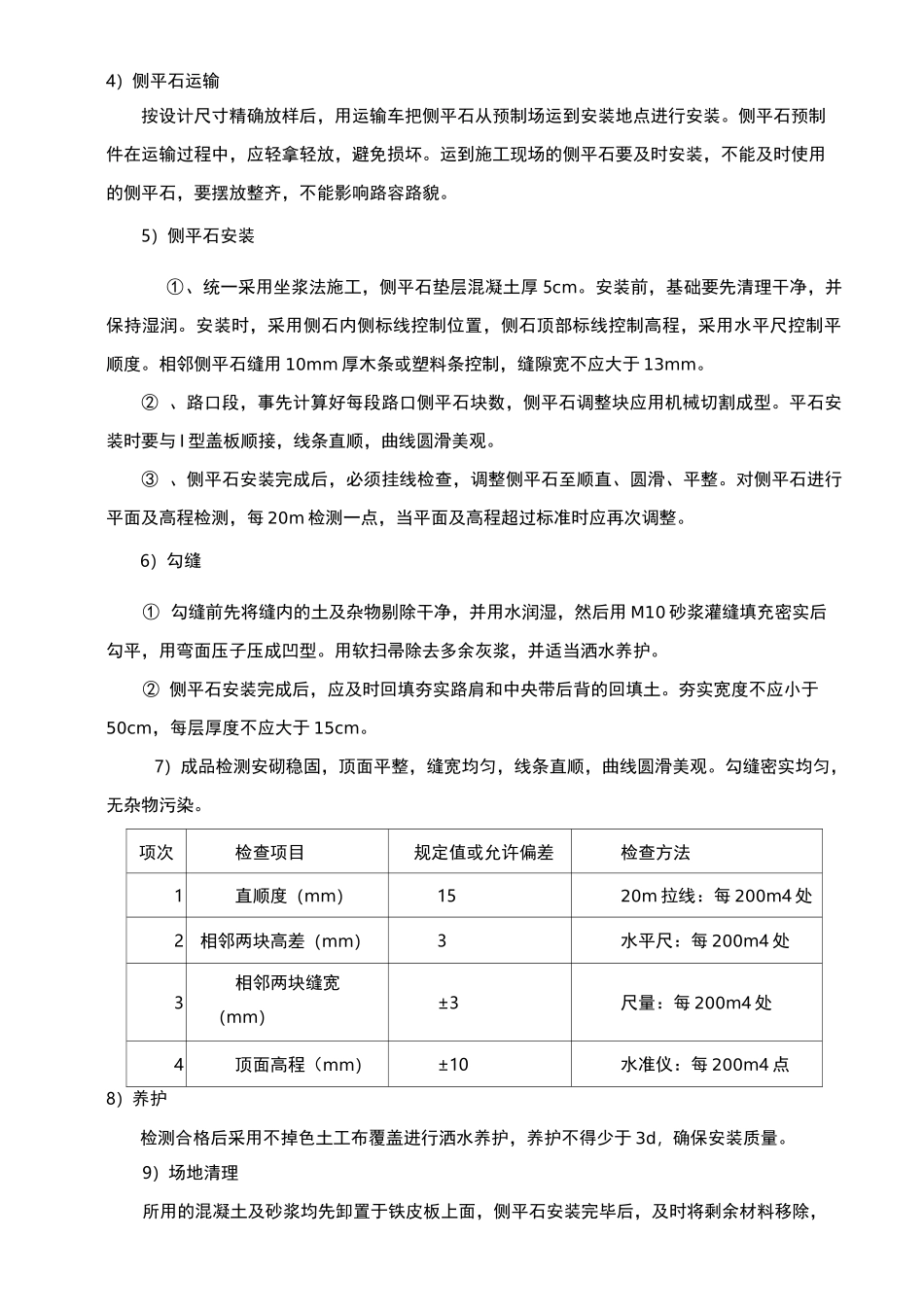

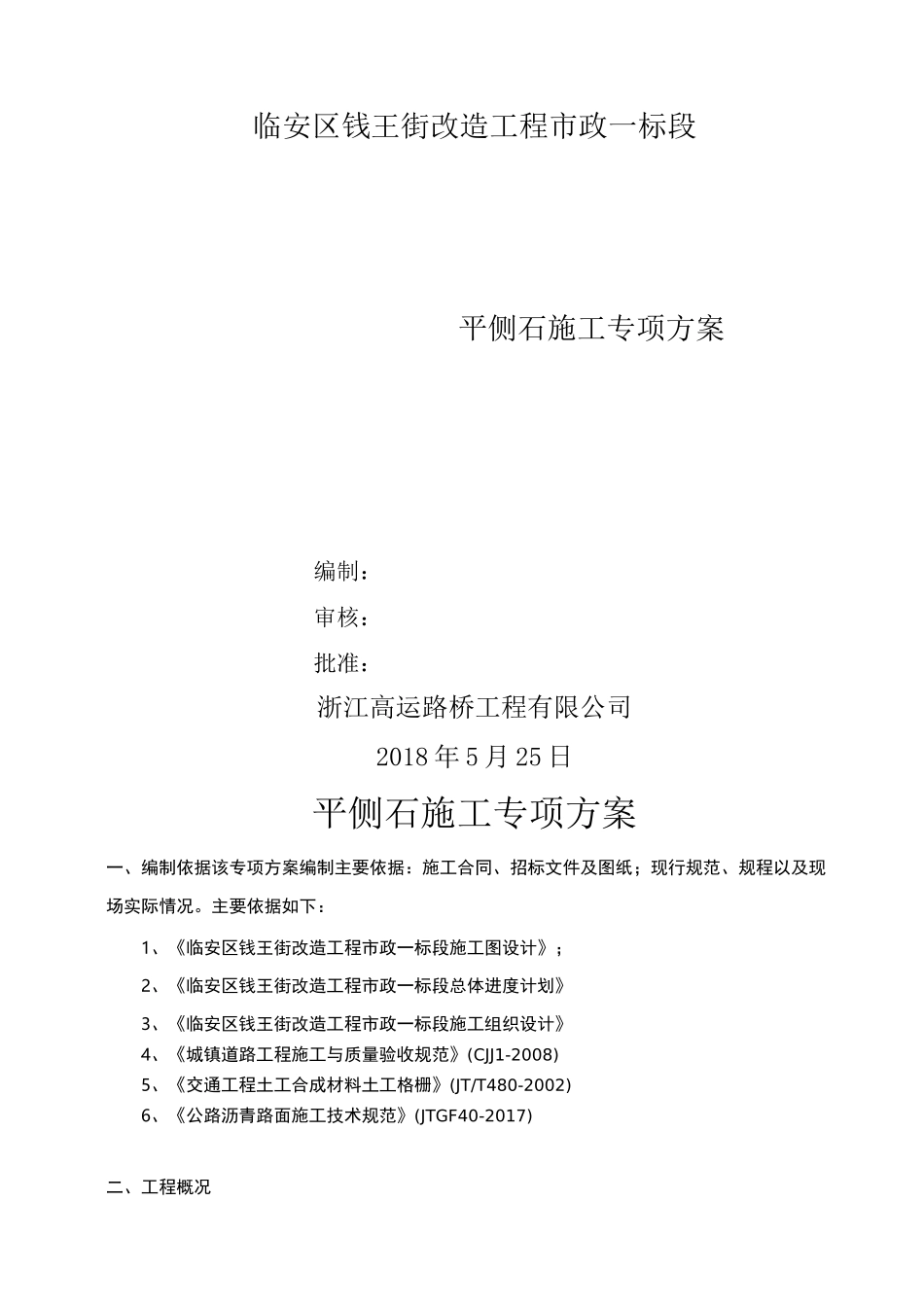

临安区钱王街改造工程市政一标段平侧石施工专项方案编制：审核：批准：浙江高运路桥工程有限公司2018年5月25日平侧石施工专项方案一、编制依据该专项方案编制主要依据：施工合同、招标文件及图纸；现行规范、规程以及现场实际情况。主要依据如下：1、《临安区钱王街改造工程市政一标段施工图设计》；2、《临安区钱王街改造工程市政一标段总体进度计划》3、《临安区钱王街改造工程市政一标段施工组织设计》4、《城镇道路工程施工与质量验收规范》(CJJ1-2008)5、《交通工程土工合成材料土工格栅》(JT/T480-2002)6、《公路沥青路面施工技术规范》(JTGF40-2017)二、工程概况临安区钱王街改造工程市政一标段工程位于临安区钱王大街玲珑三路及横潭路段(K0+000—K1+880),钱王街：本次钱王街路面结构全部翻挖新建。新建路面结构如下：人行道：(全线人行道结构均新建，人行道板及砂浆不包含在本工程范围内6cm透水砖3cm干硬性水泥砂浆15cmC20混凝土15cm级配碎石结构总厚：39cm施工场地周边建筑密集，人流量大，施工场地机械不易操作，工期紧促是本工程平侧石施工特点。(一)、安砌侧(平、缘)石本工程中要求安砌的侧(平、缘)石，尺寸多样，施工要求和方法如下：1)测量放样基层施工完并经监理工程师验收合格后，侧平石安装前，应校核道路中线，测设侧平石安装控制桩，直线段桩距为10m,曲线段不大于5m,路口为1〜5m。每处均用全站仪测设侧石内边线，钉进带有红线的水泥钉作为标记。并测出钉子顶面高程，根据侧平石设计高程进行标高控制。2）垫层浇捣清土层完成（经纬仪抄平）后，周边从定位线外用50*100的木方作为混凝土垫层的外侧模板，周边贯通，方木的上皮标高为垫层标高（必须用水准仪抄平）。混凝土浇注前，地面要洒水完全湿润，浇混凝土时要逐段完成。抄平时，按预先埋好的木桩上的标高标记，对角拉小白线测量垫层表面平整度。混凝土施工完毕，表面应无明显脚印，则可浇水养护，养护不可少于7D。3）侧平石检查在预制场装车前对侧平石检查，运到施工现场的侧平石再次进行检查。应轻拿轻放，避免损坏。强度不合格、色泽不一致、外观尺寸误差5mm以上的禁止使用。路缘石表面要求无裂纹、缺边、掉角、不方正等现象。项次检查项目规定值或允许偏差1外形尺寸（长、宽、高）±5(mm)2外露面缺边掉角长度W20mm且不多于1处3外露面平整度W3(mm)4）侧平石运输按设计尺寸精确放样后，用运输车把侧平石从预制场运到安装地点进行安装。侧平石预制件在运输过程中，应轻拿轻放，避免损坏。运到施工现场的侧平石要及时安装，不能及时使用的侧平石，要摆放整齐，不能影响路容路貌。5）侧平石安装①、统一采用坐浆法施工，侧平石垫层混凝土厚5cm。安装前，基础要先清理干净，并保持湿润。安装时，采用侧石内侧标线控制位置，侧石顶部标线控制高程，采用水平尺控制平顺度。相邻侧平石缝用10mm厚木条或塑料条控制，缝隙宽不应大于13mm。②、路口段，事先计算好每段路口侧平石块数，侧平石调整块应用机械切割成型。平石安装时要与I型盖板顺接，线条直顺，曲线圆滑美观。③、侧平石安装完成后，必须挂线检查，调整侧平石至顺直、圆滑、平整。对侧平石进行平面及高程检测，每20m检测一点，当平面及高程超过标准时应再次调整。6）勾缝①勾缝前先将缝内的土及杂物剔除干净，并用水润湿，然后用M10砂浆灌缝填充密实后勾平，用弯面压子压成凹型。用软扫帚除去多余灰浆，并适当洒水养护。②侧平石安装完成后，应及时回填夯实路肩和中央带后背的回填土。夯实宽度不应小于50cm，每层厚度不应大于15cm。7）成品检测安砌稳固，顶面平整，缝宽均匀，线条直顺，曲线圆滑美观。勾缝密实均匀，无杂物污染。项次检查项目规定值或允许偏差检查方法1直顺度（mm）1520m拉线：每200m4处2相邻两块高差（mm）3水平尺：每200m4处3相邻两块缝宽（mm）±3尺量：每200m4处4顶面高程（mm）±10水准仪：每200m4点8）养护检测合格后采用不掉色土工布覆盖进行洒水养护，养护不得少于3d，确保安装质量。9）场地清理所用的混凝土及砂浆均先卸置于铁皮板上面，侧平石安装完毕后，及时将剩余材料移除，并对有污染的场地和路面进行清理。三、花岗岩侧平石...
