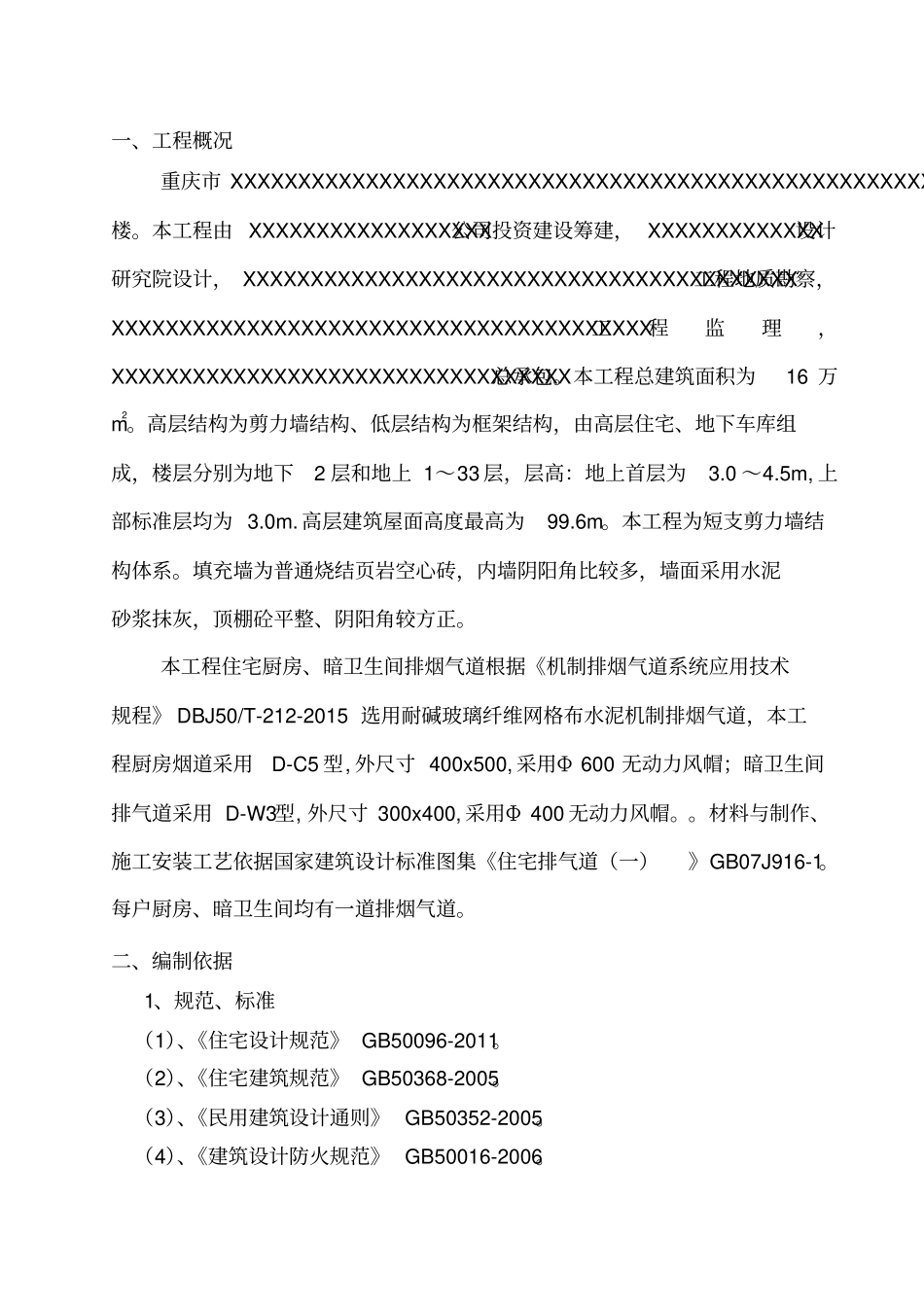

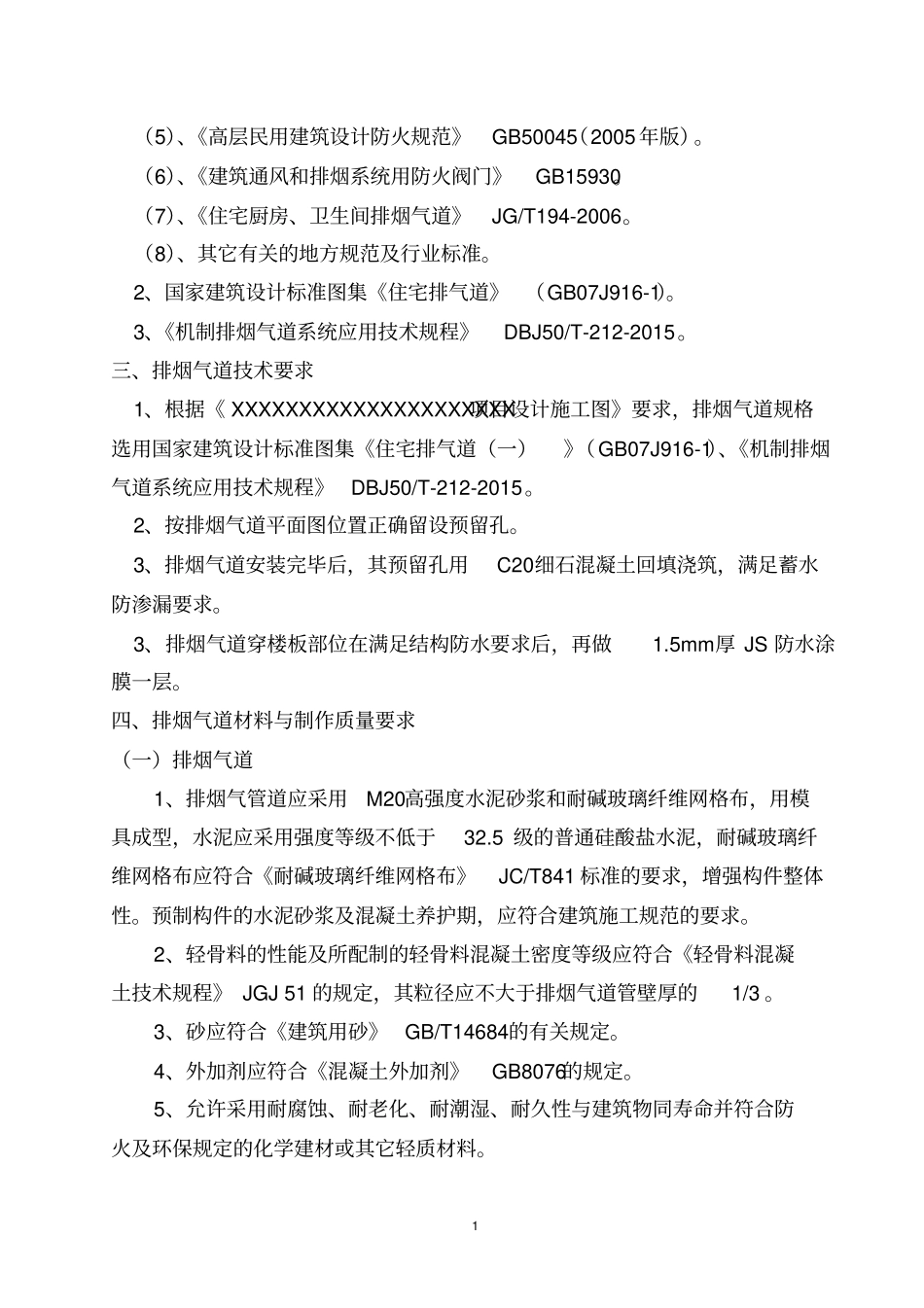

一、工程概况重庆市XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX楼。本工程由XXXXXXXXXXXXXXXXXX公司投资建设筹建，XXXXXXXXXXXXX设计研究院设计，XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX工程地质勘察，XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX工程监理，XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX总承包。本工程总建筑面积为16万m2。高层结构为剪力墙结构、低层结构为框架结构，由高层住宅、地下车库组成，楼层分别为地下2层和地上1～33层，层高：地上首层为3.0～4.5m,上部标准层均为3.0m.高层建筑屋面高度最高为99.6m。本工程为短支剪力墙结构体系。填充墙为普通烧结页岩空心砖，内墙阴阳角比较多，墙面采用水泥砂浆抹灰，顶棚砼平整、阴阳角较方正。本工程住宅厨房、暗卫生间排烟气道根据《机制排烟气道系统应用技术规程》DBJ50/T-212-2015选用耐碱玻璃纤维网格布水泥机制排烟气道，本工程厨房烟道采用D-C5型,外尺寸400x500,采用Φ600无动力风帽；暗卫生间排气道采用D-W3型,外尺寸300x400,采用Φ400无动力风帽。。材料与制作、施工安装工艺依据国家建筑设计标准图集《住宅排气道（一）》GB07J916-1。每户厨房、暗卫生间均有一道排烟气道。二、编制依据1、规范、标准（1）、《住宅设计规范》GB50096-2011。（2）、《住宅建筑规范》GB50368-2005。（3）、《民用建筑设计通则》GB50352-2005。（4）、《建筑设计防火规范》GB50016-2006。1（5）、《高层民用建筑设计防火规范》GB50045（2005年版）。（6）、《建筑通风和排烟系统用防火阀门》GB15930。（7）、《住宅厨房、卫生间排烟气道》JG/T194-2006。（8）、其它有关的地方规范及行业标准。2、国家建筑设计标准图集《住宅排气道》（GB07J916-1）。3、《机制排烟气道系统应用技术规程》DBJ50/T-212-2015。三、排烟气道技术要求1、根据《XXXXXXXXXXXXXXXXXXXXX项目设计施工图》要求，排烟气道规格选用国家建筑设计标准图集《住宅排气道（一）》（GB07J916-1）、《机制排烟气道系统应用技术规程》DBJ50/T-212-2015。2、按排烟气道平面图位置正确留设预留孔。3、排烟气道安装完毕后，其预留孔用C20细石混凝土回填浇筑，满足蓄水防渗漏要求。3、排烟气道穿楼板部位在满足结构防水要求后，再做1.5mm厚JS防水涂膜一层。四、排烟气道材料与制作质量要求（一）排烟气道1、排烟气管道应采用M20高强度水泥砂浆和耐碱玻璃纤维网格布，用模具成型，水泥应采用强度等级不低于32.5级的普通硅酸盐水泥，耐碱玻璃纤维网格布应符合《耐碱玻璃纤维网格布》JC/T841标准的要求，增强构件整体性。预制构件的水泥砂浆及混凝土养护期，应符合建筑施工规范的要求。2、轻骨料的性能及所配制的轻骨料混凝土密度等级应符合《轻骨料混凝土技术规程》JGJ51的规定，其粒径应不大于排烟气道管壁厚的1/3。3、砂应符合《建筑用砂》GB/T14684的有关规定。4、外加剂应符合《混凝土外加剂》GB8076的规定。5、允许采用耐腐蚀、耐老化、耐潮湿、耐久性与建筑物同寿命并符合防火及环保规定的化学建材或其它轻质材料。26、排烟气道的外形宜为矩形，规格尺寸如下表：厨房排烟气道规格尺寸编号型号长amm宽bmm高Hmm壁厚HOmm自重（Kg）适用范围（建筑中部分厨房总楼层数无动力排气风貌尺寸（㎜）DD-C1250250280030001547.5≤6A300D-C2320250280030001552.4≤12A300D-C3400300280030001564.7≤18A450D-C45003502800300015121≤24A600D-C55004002800300015128≤33A600D-C66006002800300015128≤48A600厨房排烟气道规格尺寸编号型号长amm宽bmm高Hmm壁厚HOmm自重（Kg）适用范围（建筑中部分卫生间总楼层数无动力排气风貌尺寸（㎜）DD-W1250250280030001547.5≤18A300D-W2320250280030001552.4≤33A300D-W3400300280030001564.7≤48A450注：a.同一型号的烟道可在规定的层数以下使用。b.排烟气道安装的楼板预留孔洞尺寸应大于排烟气道各边50mm。7、排烟气道的外观质量应符合下表的规定。排烟气道外观质量项目技术要求试验方法表面质量应平整，无麻面、蜂窝、空洞JG/T194-2006裂纹不允许有裂纹内壁交界处宜为圆角或倒角端面应无飞边3有下列情况的排烟气道允许修补：a.每...
