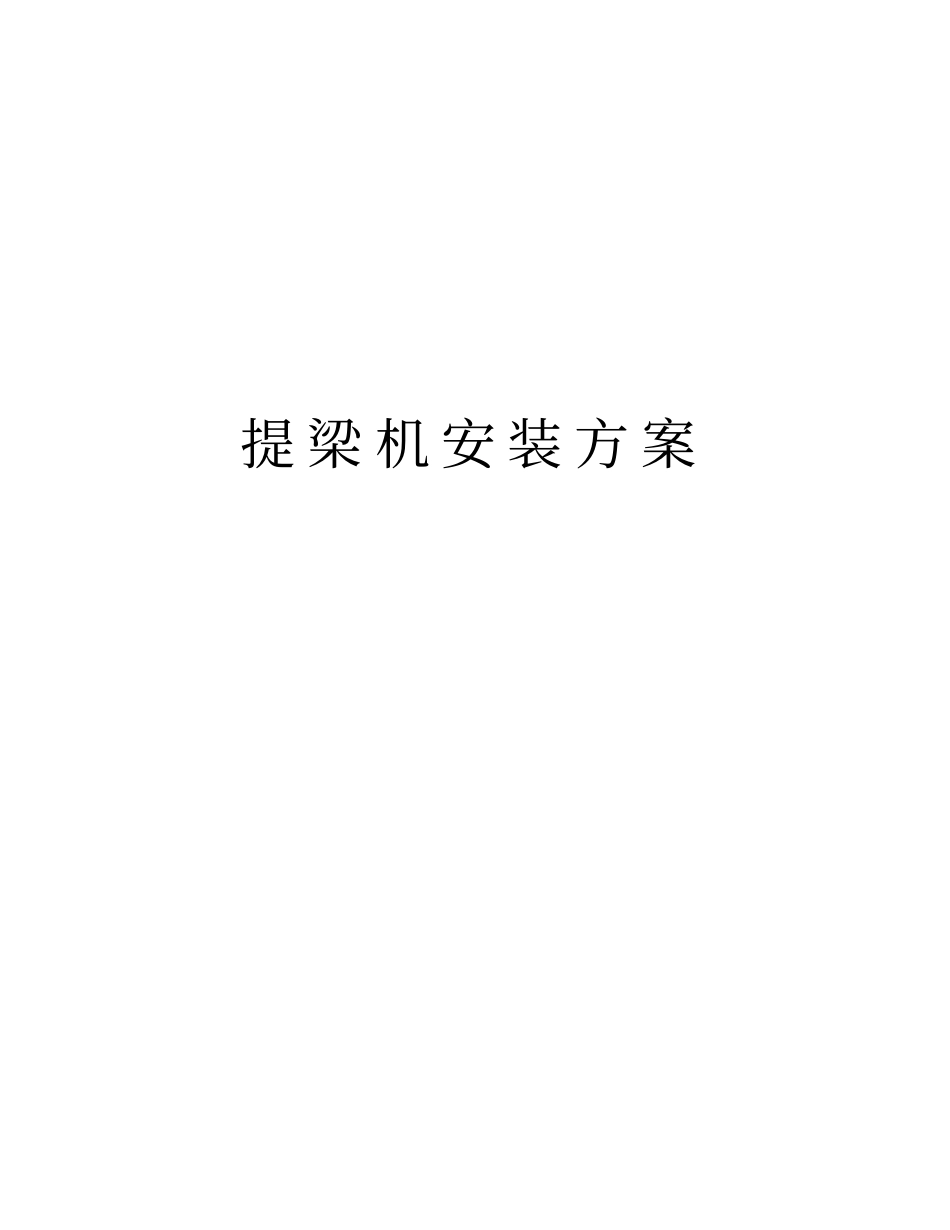

提梁机安装方案VIP免费

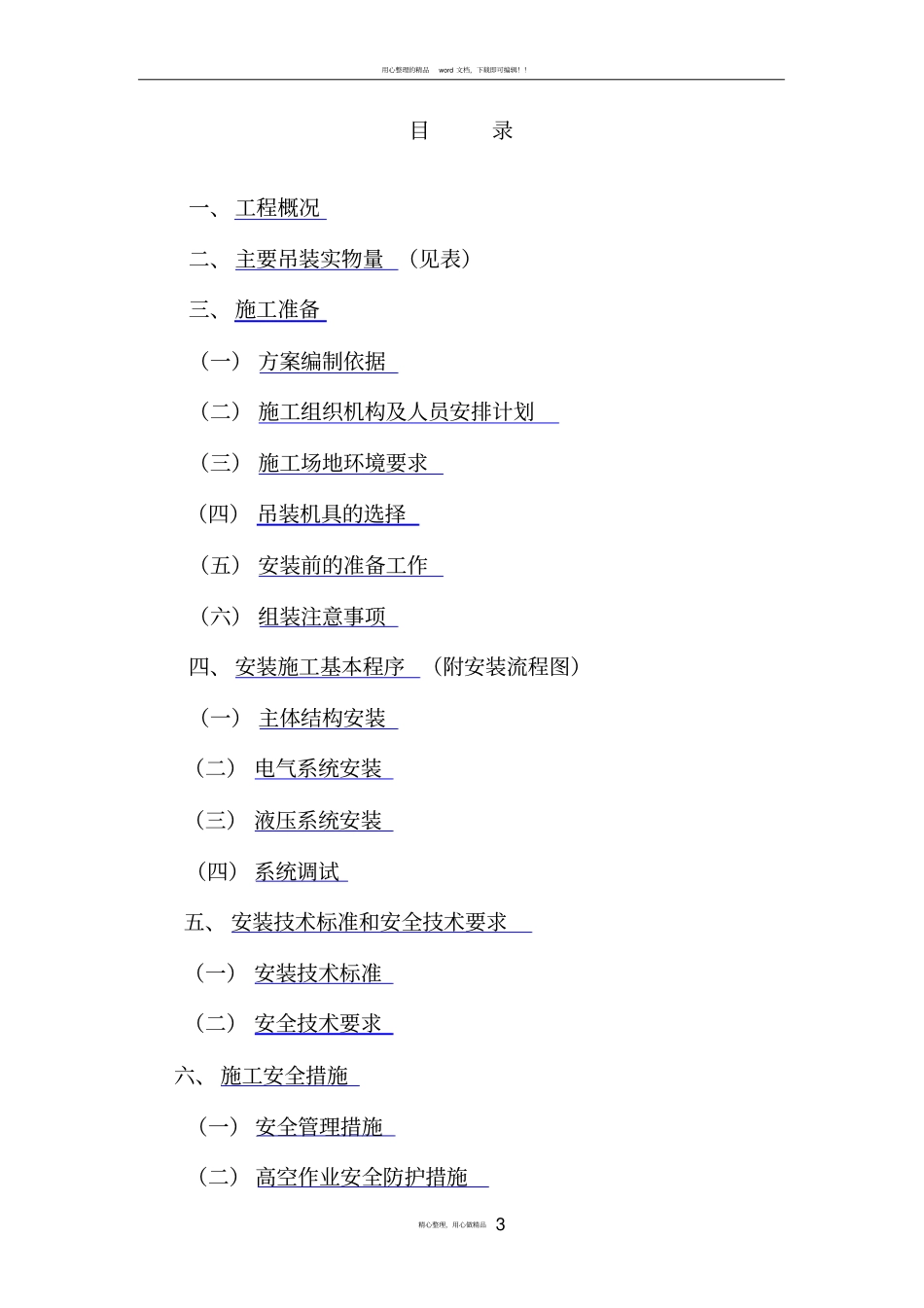

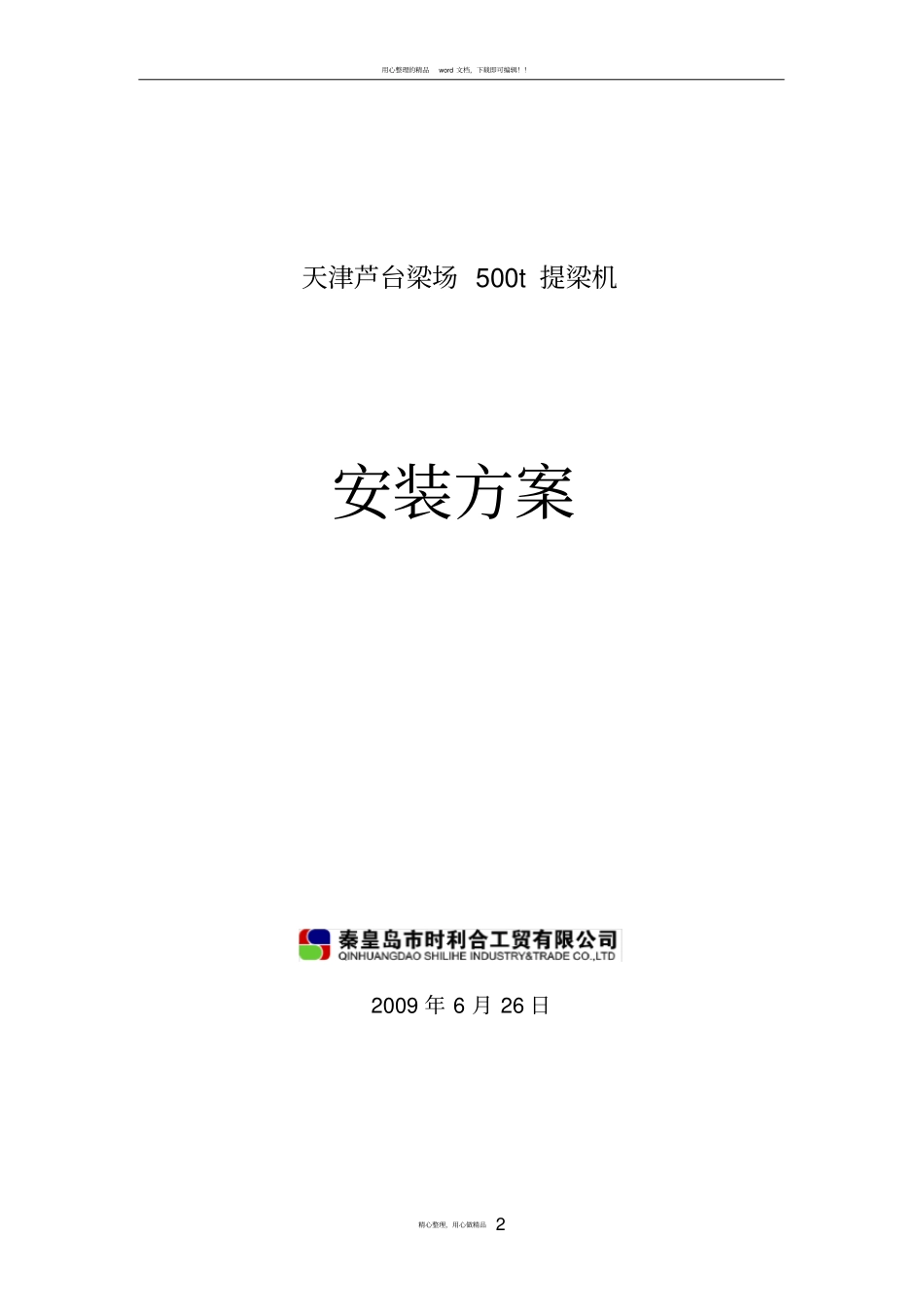

提梁机安装方案用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品2天津芦台梁场500t提梁机安装方案2009年6月26日用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品3目录一、工程概况二、主要吊装实物量（见表）三、施工准备（一）方案编制依据（二）施工组织机构及人员安排计划（三）施工场地环境要求（四）吊装机具的选择（五）安装前的准备工作（六）组装注意事项四、安装施工基本程序（附安装流程图）（一）主体结构安装（二）电气系统安装（三）液压系统安装（四）系统调试五、安装技术标准和安全技术要求（一）安装技术标准（二）安全技术要求六、施工安全措施（一）安全管理措施（二）高空作业安全防护措施用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品4一、工程概况500t提梁机是中铁武桥重工有限公司为制梁场专门研究设计制造。起重量500t，大车小车和起升工作制度均为M3，起升高度26.5米。大车轨跨36米，最大轮压700kn。小车轨跨2.6米，最大轮压690kn。500t提梁机总重386吨，设备总长35米，总宽21米，总高43.8米。本提梁机主要由主梁结构、起升机构、起重小车、运行台车、刚性支腿、柔性支腿、电气系统、液压系统、安全装置、20t电动葫芦等部分组成。注意高强螺栓需要全部更换（甲方采购），现场锚点要提前做好（甲方准备锚点及安置锚点）。（一）500t提梁机安装思路：以安全平稳为前提，以快速高效为目标，精装细修、确保质量。我们选择安全系数更大的吊车，这样可以做到安全平稳。刚性支腿各节段和下横梁及支腿横梁在地面组装好，在两台300吨汽车吊进行吊装。柔性支腿和下横梁及柔性支腿分叉节在地面组装好，在用两台300吨汽车吊进行吊装。小车的吊装用单台300t汽车吊进行吊装。然后进行附件吊装、电气、液压系统安装，最后进行尺寸复测，校正。（二）施工难度大：用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品51、施工场地狭小，主梁的组装，几乎全部要在提梁机两大车轨道内侧进行组装，支腿的组装要在提梁机两大车轨道外侧进行组装。场地的狭窄，直接影响大型汽车吊进出与站位，给现场施工作业带来了极大的困难。2、吊装难度大，由于主梁完成组装后总重将近80t，且高度为38米。如此大的重量给吊装场地要求及机选择带来极大难度。3、组装难度大，由于下导主梁、支腿都是多段对接的，高强螺栓群数量大，拼接板螺栓孔多，焊接时的变形造成螺栓孔变形和错位，从而给高强螺栓的安装带来很大的难度。4、液压清理难度大，液压系统的各种管件出厂时都进行了必要的除锈、洁净等处理并进行了包装，运输过程中难免发生包装破损现象，同时在施工现场也要完成液压系统在拆解包装及组装工作，露天作业，风砂大，给液压管件的洁净、清理处理工作增加了难度。5、高空作业难度大，支腿和桥架的组装及都在20多米的高空，要制作安全吊笼，全部属于高空作业和立体交叉作业，给安装带来很大的难度，高度大、空间小，因此，要作好安全防护工作，必须确保高空作业和交叉作业的安全。二、500t提梁机主要吊装实物量（见表）用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品6序号项目名称规格数量外形尺寸1跨度33m2大梁底面标高35m3大梁顶面标高38.56m4不设电动葫芦侧主梁72t135624×1900×34805设电动葫芦侧主梁79t135624×2820×34806刚性腿侧上横梁4.58t13910×1570×12607柔性腿侧上横梁2.52t13460×1570×12608刚性支腿75t123506×17500×18009刚性支腿侧爬梯、平台约4t10柔性支腿53t123900×17500×106011小车架与减速机40t16330×1660×356012卷扬机6t42670×2380×163013大车走行机构4.2t82630×1490×174014分配梁2.07t42740×1000×830三、施工准备用心整理的精品word文档，下载即可编辑！！精心整理，用心做精品7（一）方案编制依据1、中铁武桥重工公司《500t提梁机总图》及提梁机发运清单。2、《起重机械监督检验规程》。3、《起重设备安装工程施工验收规范》（GB50278－98）。4、《电气装置施工及验收规范》（GB50256－96）。5、《设备起重吊装工程手册》（机械工业出版社）；6、《建筑机械使用安全技术...
