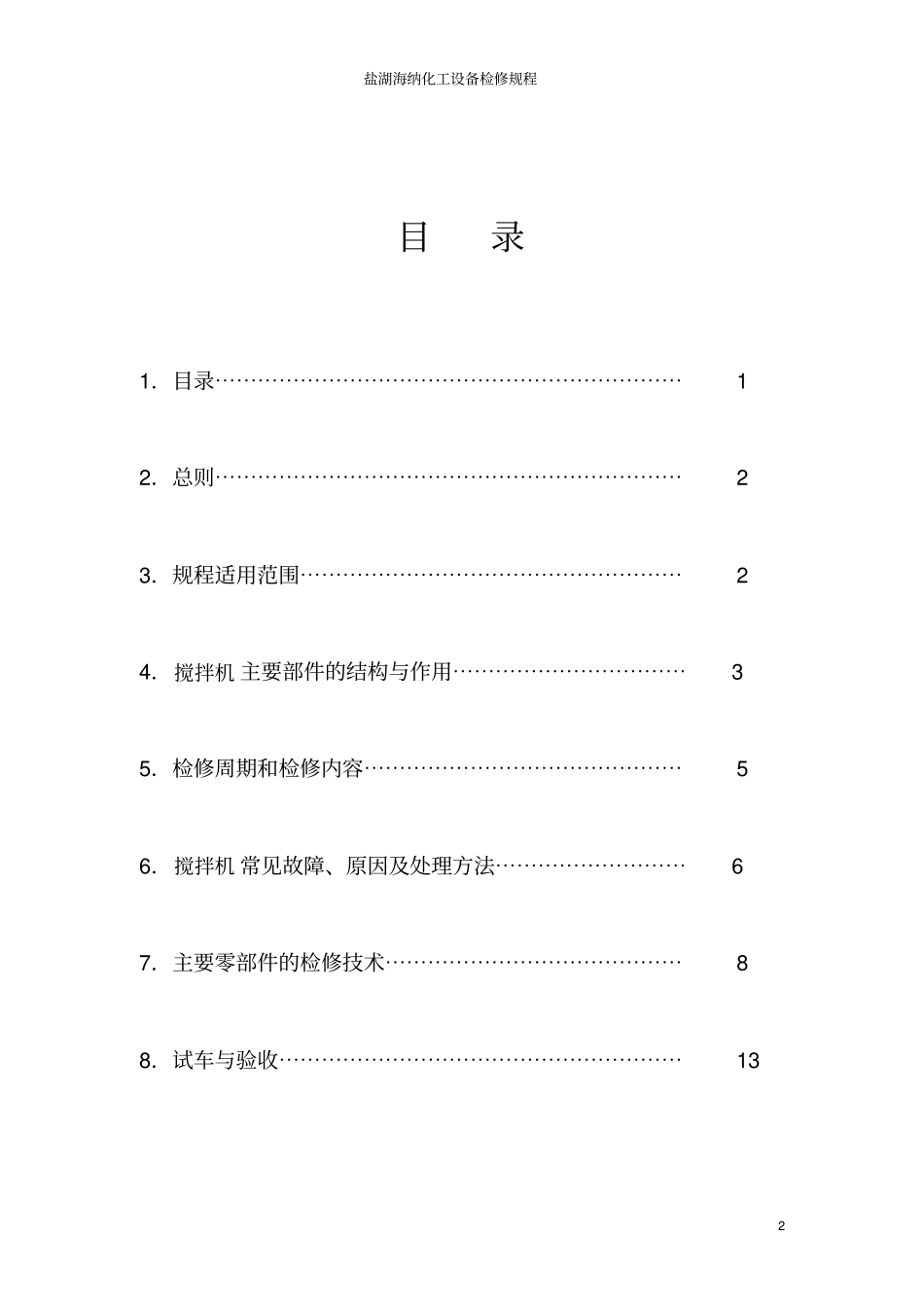

盐湖海纳化工设备检修规程1搅拌机检修技术规程编制：审核：批准：盐湖海纳化工设备检修规程2目录1．目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12．总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23．规程适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24．搅拌机主要部件的结构与作用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35．检修周期和检修内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56．搅拌机常见故障、原因及处理方法⋯⋯⋯⋯⋯⋯⋯⋯⋯67．主要零部件的检修技术⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯88．试车与验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13盐湖海纳化工设备检修规程3一．总则本规程规定了盐湖海纳公司年产24万吨聚氯乙烯装置中带搅拌器的容器检修周期与内容,检修与质量标准,试车与验收,维护与故障处理。二．规程适用范围本规程适用于盐湖海纳化工有限公司莱宁搅拌机的维护和检修，具体清单如下。三．搅拌机主要部件的结构与作用四．检修周期和检修内容1.检修周期视具体情况定检修类别小修中修大修检修周期（月）１６122.检修内容小修a)检修轴承、齿轮传动部位，添加或更换润滑油b)检查紧固各部位连接螺栓c)消除跑、冒、滴、漏中修a)涂抹废机油以防搅拌罐内部位锈蚀盐湖海纳化工设备检修规程4b)检查或更换轴承c)检查或更换搅拌铲片d)检查离散合器的各间隙适宜情况e)检查并调整铲片与底板间隙，内处刮板与搅拌罐侧壁平行间隙大修a)包括所有中修内容b)检查或更换各级密封环c)检查轴及齿轮的磨损或弯曲状况d)必要时检查转子的平衡性搅拌机常见故障、原因及处理方法故障现象故障原因处理方法机封泄漏主机振动大密封液内有固体颗粒动静环及密封件损坏安装偏斜检查处理吹扫加滤网更换重新组合齿轮箱振动大轴承损坏齿轮啮合齿轮箱与电机同轴度误差大不好或轮齿损坏联轴器损坏更换检查更换检查重新找正更换齿轮箱温度高润滑油供油不良油过滤器堵塞润滑油变质齿轮箱轴承损坏油冷却器堵塞油位低检查清洗油路拆卸清洗油过滤器更换检查并更换检查清洗填充润滑油盐湖海纳化工设备检修规程5罐内有异音浆叶松动或掉中间轴承间隙过大进罐检查进罐检查并更换轴瓦齿轮箱漏油油封失效或装反回油不畅重新安装或更换检查清洗回油管线五．主要零部件的检修技术检修项目故障原因处理方法减速机振动1.叶片安装不同心2.基础螺栓松动3.轴承间隙大或者损坏4.叶片上有缠绕无5.电机振动传导至减速机6.缺油1.校正2.上紧螺栓3.更换轴承4.检差叶片5.消除电机振动6.加油至液位计的1/3~2/3处电机电流超额定电流1.流量太大2.泵不同心3.电机或泵轴承坏4.电压低或断相运行1.关小出口阀调节流量2.校正3.更换轴承4.停泵检修变压器开关或电轴承发热超温1.润滑油太少2.润滑油进水、进杂质3.轴承损坏4.润滑油太多，散热太慢5.电机与搅拌轴不同心6.轴承跑外圈1.添加润滑油2.更换润滑油3.更换轴承4.减至液位计的1/3~2/3处5.校正6.修复轴承孔机械密封大量泄漏1.动静环磨损严重2.密封环损坏3..弹簧损坏4.定位销断1.更换2.更换3.更换4.更换盘车困难1.机封锈蚀2.泵轴弯曲1.更换机封2.检修校正泵轴或者更换盐湖海纳化工设备检修规程6１．更换机械密封当搅拌器运行一段时间后，发现机械密封泄漏，此时即需更换机械密封。更换机械密封前，需在车间将机械密封组装好，并试压或检漏完成后带到设备所在现场。一、旧机械密封拆卸1、确认工艺设备交出，停电，停水，停汽，罐内已无压力。并做好准备工作，包括工器具、抹布、砂纸，以及现场脚手架的搭设；2、拆除低速联轴节防护罩。并拆除相关密封系统管路；3、旋转机械密封安装固定插销，插入到机封轴套的定位槽内并拧紧螺栓。并松开轴套抱紧环的顶丝。4、齿轮箱输出轴和齿轮箱空心轴脱开。详见，齿轮箱的检修章节中的更换齿轮箱的第四步（齿轮箱的现场拆除）中的a~d程序。5、再将止推板中心的螺栓拆除，并用螺栓将止推板和上锥套作为一个整体拆下来。6、在齿轮箱输出轴顶端安装一吊耳螺栓并用吊车或葫芦吊住，以防止轴掉下。拆卸低速联轴节和输出轴的连接螺栓。7、检查输出轴的外露部分，确认没有污物或毛刺，以避免在齿轮箱空心轴内滑动时受到束缚，尽量往上提起轴。拿掉输出轴键槽中...
