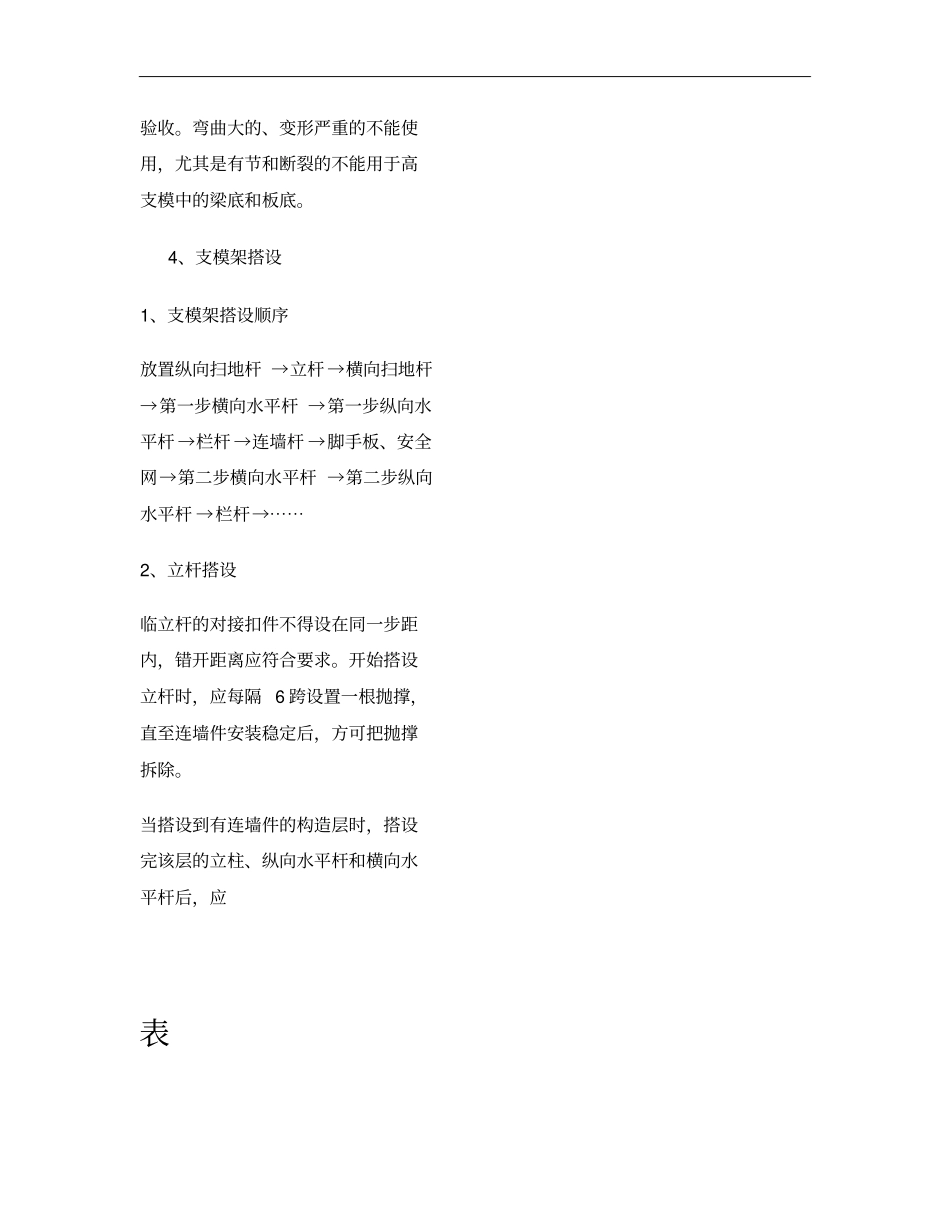

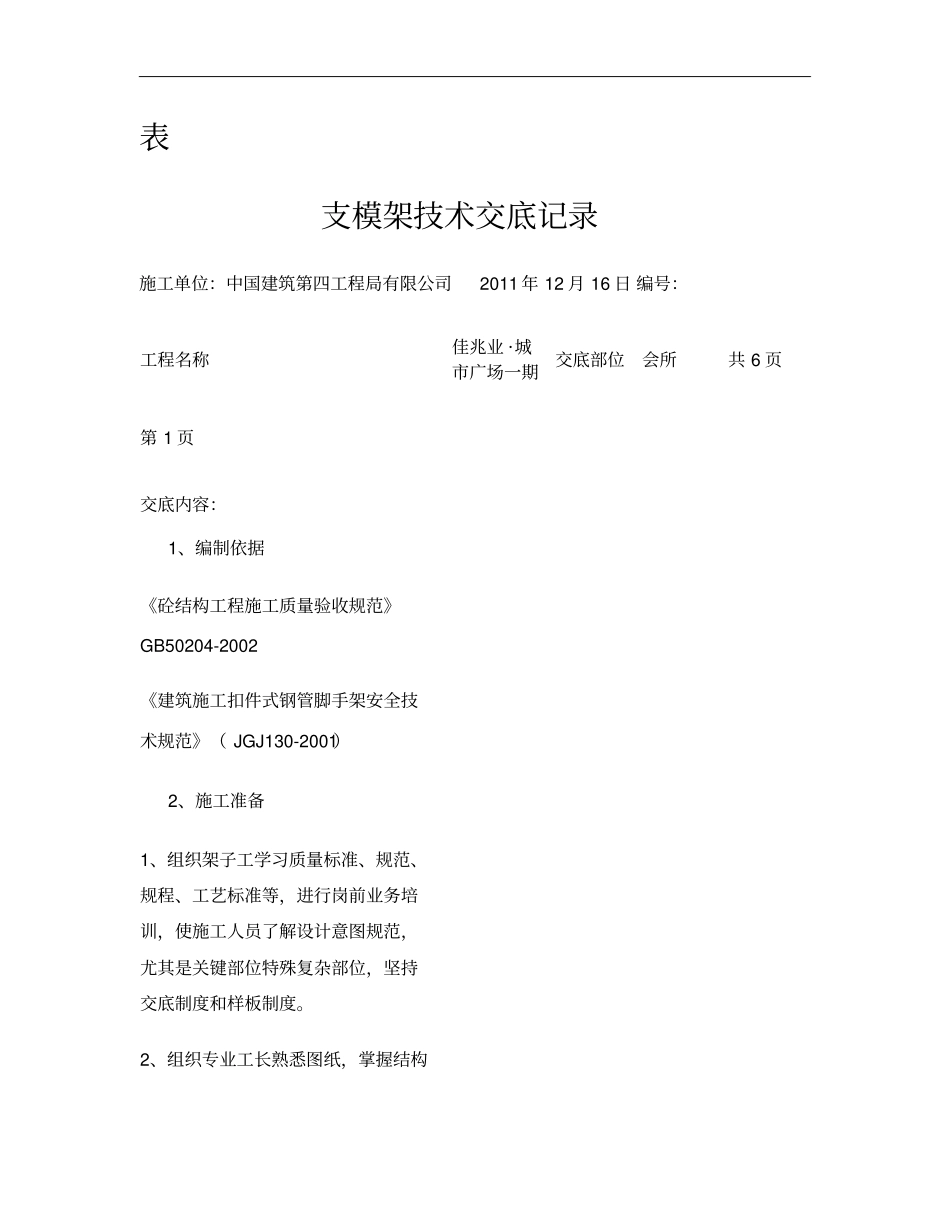

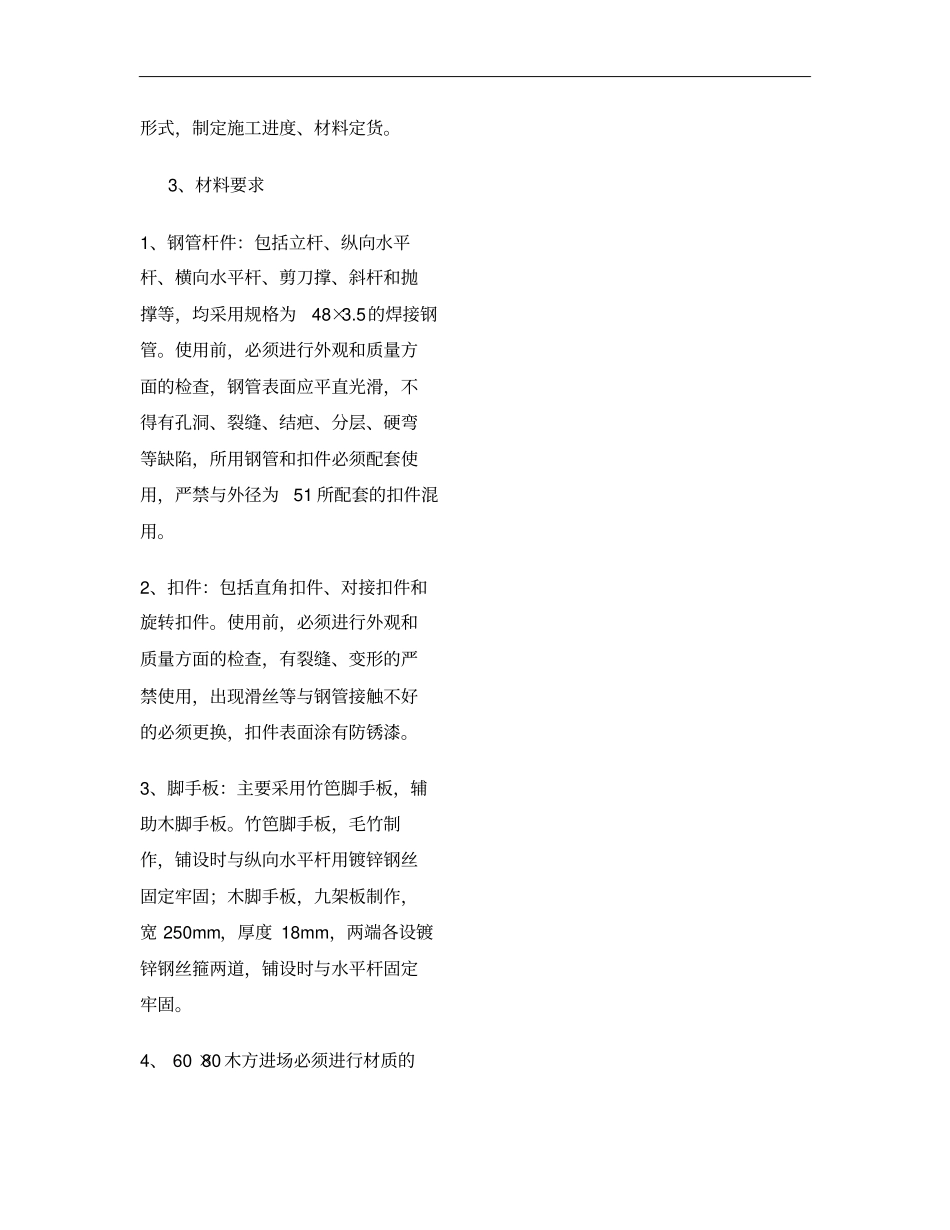

表支模架技术交底记录施工单位:中国建筑第四工程局有限公司2011年12月16日编号:工程名称佳兆业·城市广场一期交底部位会所共6页第1页交底内容:1、编制依据《砼结构工程施工质量验收规范》GB50204-2002《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2、施工准备1、组织架子工学习质量标准、规范、规程、工艺标准等,进行岗前业务培训,使施工人员了解设计意图规范,尤其是关键部位特殊复杂部位,坚持交底制度和样板制度。2、组织专业工长熟悉图纸,掌握结构形式,制定施工进度、材料定货。3、材料要求1、钢管杆件:包括立杆、纵向水平杆、横向水平杆、剪刀撑、斜杆和抛撑等,均采用规格为48×3.5的焊接钢管。使用前,必须进行外观和质量方面的检查,钢管表面应平直光滑,不得有孔洞、裂缝、结疤、分层、硬弯等缺陷,所用钢管和扣件必须配套使用,严禁与外径为51所配套的扣件混用。2、扣件:包括直角扣件、对接扣件和旋转扣件。使用前,必须进行外观和质量方面的检查,有裂缝、变形的严禁使用,出现滑丝等与钢管接触不好的必须更换,扣件表面涂有防锈漆。3、脚手板:主要采用竹笆脚手板,辅助木脚手板。竹笆脚手板,毛竹制作,铺设时与纵向水平杆用镀锌钢丝固定牢固;木脚手板,九架板制作,宽250mm,厚度18mm,两端各设镀锌钢丝箍两道,铺设时与水平杆固定牢固。4、60×80木方进场必须进行材质的验收。弯曲大的、变形严重的不能使用,尤其是有节和断裂的不能用于高支模中的梁底和板底。4、支模架搭设1、支模架搭设顺序放置纵向扫地杆→立杆→横向扫地杆→第一步横向水平杆→第一步纵向水平杆→栏杆→连墙杆→脚手板、安全网→第二步横向水平杆→第二步纵向水平杆→栏杆→⋯⋯2、立杆搭设临立杆的对接扣件不得设在同一步距内,错开距离应符合要求。开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可把抛撑拆除。当搭设到有连墙件的构造层时,搭设完该层的立柱、纵向水平杆和横向水平杆后,应表支模架技术交底记录施工单位:中国建筑第四工程局有限公司2011年12月16日编号:工程名称佳兆业·城市广场一期交底部位会所共6页第2页立即设置连墙件。立杆的接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接,对接、搭接应符合下列规定:立杆的对接扣件应交错布置,支模架架立杆采用对接扣件进行连接;两根相邻立杆的接头不应设置在同步内,同步隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,且不在同一步距内,纵向水平杆接长也用对接扣件连接,上下相邻两根纵向水平杆接头错开不小于50cm,同一步内外两根纵向水平连接杆接头也应错开,并不在同一跨内;各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不应小于1m,应采用不小于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。严禁外径48mm与51mm的钢管混合使用。3、剪刀撑搭设支模架纵向两端和转角处起,在脚手架外侧每隔9m(水平距离)左右用斜杆搭设成剪刀撑,自上而下循序连续设置,斜杆由二个旋转扣件连接,与脚手架底部成45至60度角。并且旋转扣件与立杆和横向水平杆扣牢。剪刀撑接头采用搭接,其搭接长度应不短于500mm;剪刀撑接头采用旋转扣件固定在与之相接的横向水平杆的伸出端或立柱上。5、扣件安装扣件螺栓的拧紧扭矩力不应小于40N.M,并不大于65N.M;对接扣件的开口应朝上或朝内;各杆件端头伸出扣件盖板边缘的长度不应小于100MM。五、构造要求梁及楼板采用散拼模板,钢管支撑体系为:立管间距1200×1200,水平管间距1800。从楼板面起200设扫地杆一道,立杆底垫500×500木垫板,增加单杆的承压面积。每6m间距设剪刀撑一道,支撑梁底部的水平杆在中间1/3部位,用双扣件扣紧。梁高超过900的在梁中间应加工一道立杆,以增强对梁的支撑。高支模架应按脚手架的要求施工,按规定在一定的位置用连墙杆拉结起来,不好埋拉结点的地方和混凝土柱拉结起来。立杆的接头必须采用对接扣件连接,应符合下列规定:表支模架技术交底记录施工单位:中国建筑第四工程局有限公司2011年12月16日编号:工程名称佳兆业·城市广场一期交底部位会所共6页第3页1、...
