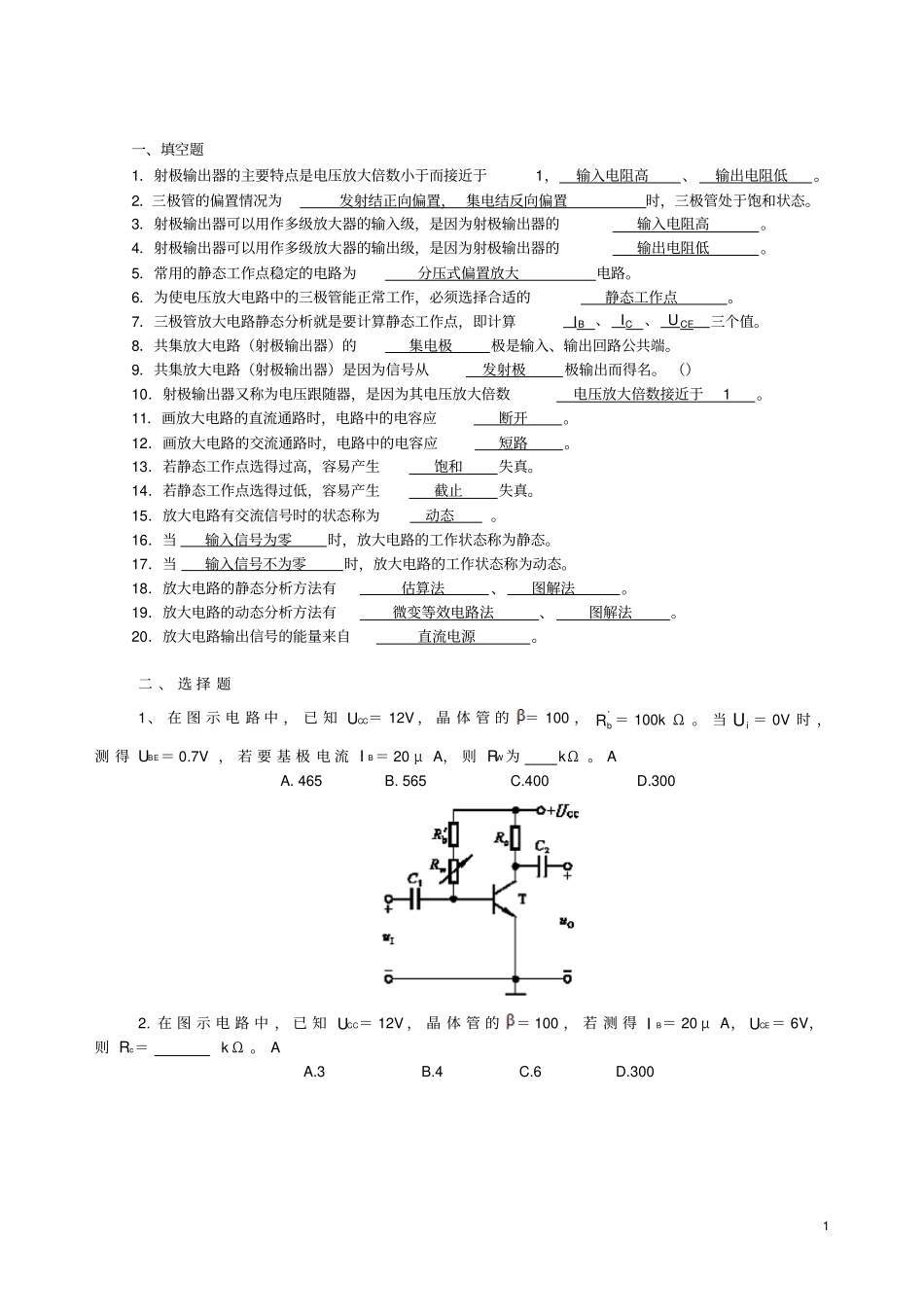

1一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。2．三极管的偏置情况为发射结正向偏置，集电结反向偏置时，三极管处于饱和状态。3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的输入电阻高。4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的输出电阻低。5．常用的静态工作点稳定的电路为分压式偏置放大电路。6．为使电压放大电路中的三极管能正常工作，必须选择合适的静态工作点。7．三极管放大电路静态分析就是要计算静态工作点，即计算IB、IC、UCE三个值。8．共集放大电路（射极输出器）的集电极极是输入、输出回路公共端。9．共集放大电路（射极输出器）是因为信号从发射极极输出而得名。（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数电压放大倍数接近于1。11．画放大电路的直流通路时，电路中的电容应断开。12．画放大电路的交流通路时，电路中的电容应短路。13．若静态工作点选得过高，容易产生饱和失真。14．若静态工作点选得过低，容易产生截止失真。15．放大电路有交流信号时的状态称为动态。16．当输入信号为零时，放大电路的工作状态称为静态。17．当输入信号不为零时，放大电路的工作状态称为动态。18．放大电路的静态分析方法有估算法、图解法。19．放大电路的动态分析方法有微变等效电路法、图解法。20．放大电路输出信号的能量来自直流电源。二、选择题1、在图示电路中，已知UCC＝12V，晶体管的＝100，'bR＝100kΩ。当iU＝0V时，测得UBE＝0.7V，若要基极电流IB＝20μA，则RW为kΩ。AA.465B.565C.400D.3002.在图示电路中，已知UCC＝12V，晶体管的＝100，若测得IB＝20μA，UCE＝6V，则Rc＝kΩ。AA.3B.4C.6D.30023、在图示电路中，已知UCC＝12V，晶体管的＝100，'BR＝100kΩ。当iU＝0V时，测得UBE＝0.6V，基极电流IB＝20μA，当测得输入电压有效值iU=5mV时，输出电压有效值'oU＝0.6V，则电压放大倍数uA＝。AA.-120B.1C.-1D.1204、在共射放大电路中，若测得输入电压有效值iU=5mV时，当未带上负载时输出电压有效值'oU＝0.6V，负载电阻RL值与RC相等，则带上负载输出电压有效值oU＝V。AA.0.3B.0.6C.1.2D.-0.35．已知图示电路中UCC＝12V，RC＝3kΩ，静态管压降UCE＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。若发现电路出现饱和失真，则为消除失真，可将。AA.RW增大B.Rc减小C.UCC减小D.RW减小6．已知图示电路中UCC＝12V，RC＝3kΩ，静态管压降UCE＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。若发现电路出现截止失真，则为消除失真，可将。A3A.RW减小B.Rc减小C.UCC减小D.RW增大7．在固定偏置放大电路中，若偏置电阻RB的阻值增大了，则静态工作点Q将。AA、下移；B、上移；C、不动；D、上下来回移动8．在固定偏置放大电路中，若偏置电阻RB的值减小了，则静态工作点Q将。AA、上移；B、下移；C、不动；D、上下来回移动9.在固定偏置放大电路中，如果负载电阻增大，则电压放大倍数______。AＡ.减小Ｂ.增大Ｃ.无法确定10．分析如图所示电路可知，该电路______。AA.不能起放大作用B.能起放大作用但效果不好C.能起放大作用但效果很好11．测得晶体三极管ＩB=30μA时,ＩC=2.4mA；ＩB=40μA时,ＩC=3mA；则该管的交流电流放大系数为________。AＡ.60Ｂ.80Ｃ.75Ｄ.10012．在图示放大电路中，＝30，晶体三极管工作在状态。AA.放大B.饱和C.截止13．在图示放大电路中，＝30，晶体三极管工作在状态。AA.饱和B.放大C.截止14．在图示放大电路中，＝30，晶体三极管工作在状态。A4A.截止B.饱和C.放大14．在图示放大电路中，＝30，晶体三极管工作在状态。AA.截止B.饱和C.放大15．在图示放大电路中，7.0BEUV，3.0CEUV，晶体三极管工作在状态。AA.饱和B.放大C.截止16．静态时测得某硅NPN管的三个电极的电位是：UB=3V，UE=2.3V，UC=4.8V，则可判断该管工作在状态。AA.放大B.饱和C.截止17．由NPN管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信号波形发现底部（负半周）削波失真，则该放大电路产生了失真。AA.饱和B.放大C.截止18．由NPN管构成的的基本共射放大电路，输入是正弦信号，若从示...
