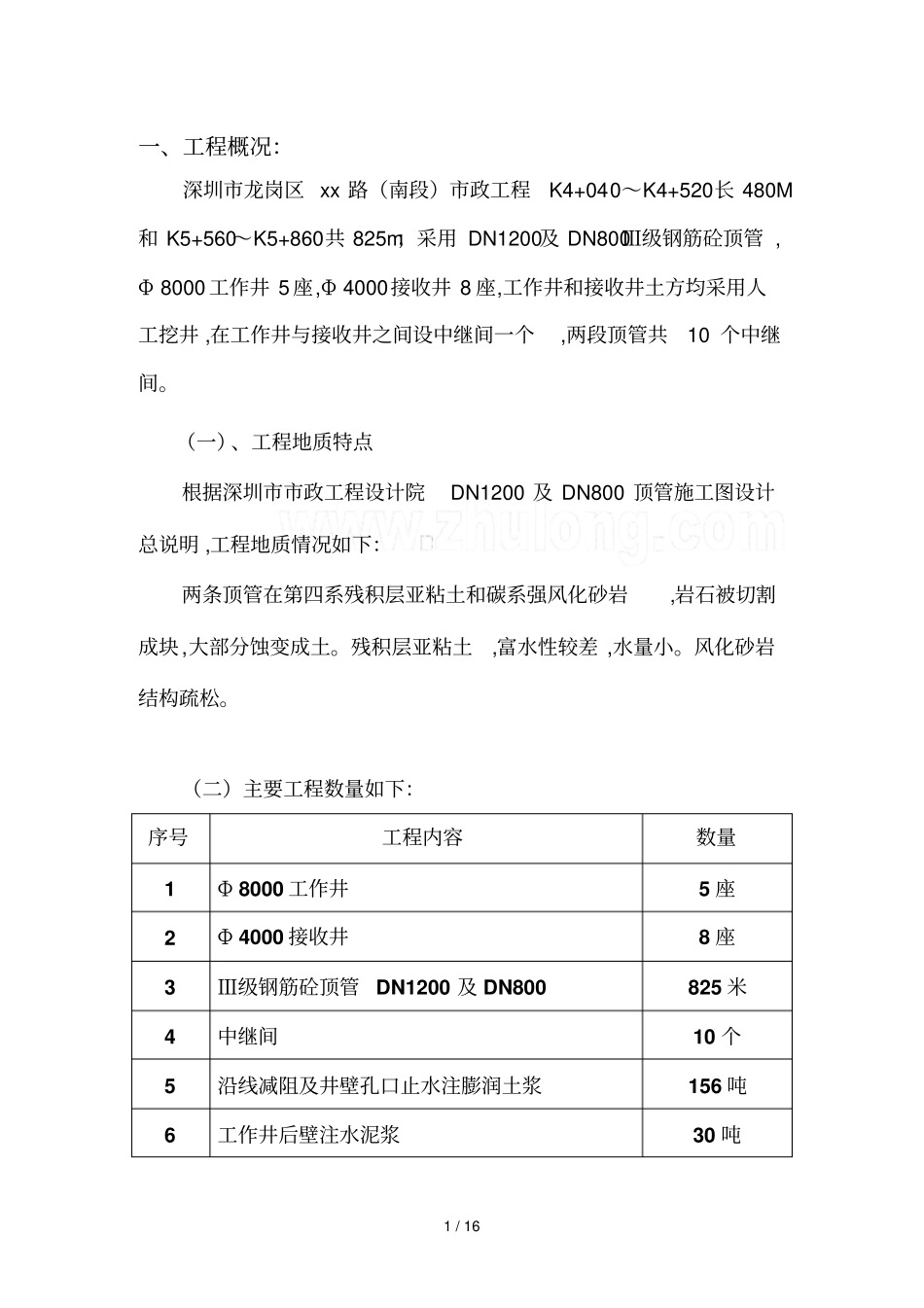

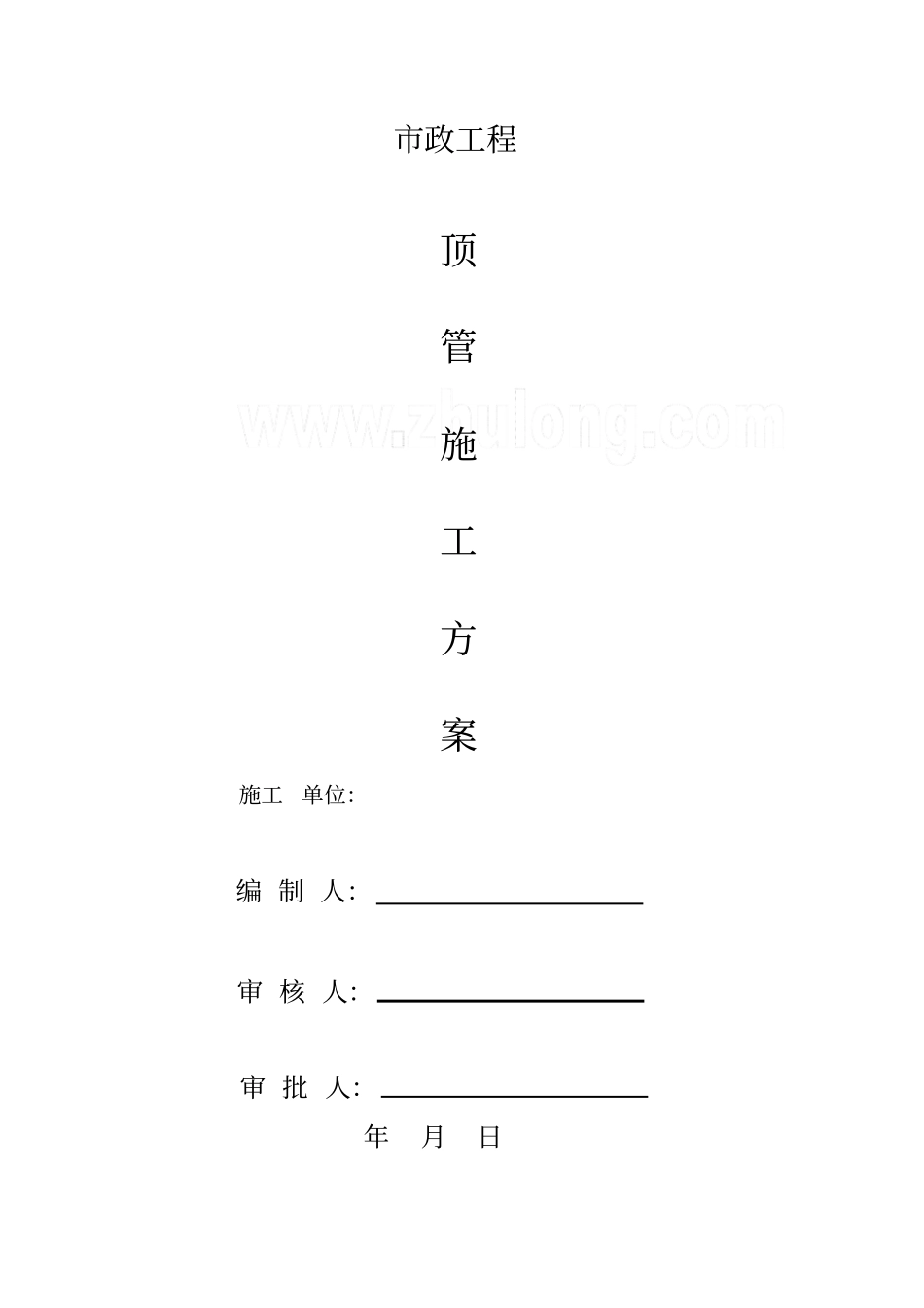

市政工程顶管施工方案施工单位：编制人：审核人：审批人：年月日1/16一、工程概况：深圳市龙岗区xx路（南段）市政工程K4+040～K4+520长480M和K5+560～K5+860共825m；采用DN1200及DN800Ⅲ级钢筋砼顶管,Φ8000工作井5座,Φ4000接收井8座,工作井和接收井土方均采用人工挖井,在工作井与接收井之间设中继间一个,两段顶管共10个中继间。（一）、工程地质特点根据深圳市市政工程设计院DN1200及DN800顶管施工图设计总说明,工程地质情况如下：两条顶管在第四系残积层亚粘土和碳系强风化砂岩,岩石被切割成块,大部分蚀变成土。残积层亚粘土,富水性较差,水量小。风化砂岩结构疏松。（二）主要工程数量如下：序号工程内容数量1Φ8000工作井5座2Φ4000接收井8座3Ⅲ级钢筋砼顶管DN1200及DN800825米4中继间10个5沿线减阻及井壁孔口止水注膨润土浆156吨6工作井后壁注水泥浆30吨2/16二、施工平面布置和临时设施布置（一）、施工便道、场内运输道路布置根据现场实地踏勘情况来看,场内外没有进入施工现场地道路,现场内外运输必须修建施工便道,道路结构为：在路基整平后,采用30cm厚6%水泥碎石稳定层作为路面,便道宽7米。施工时要做好施工便道地保养、保洁,施工便道要达到深圳市建委安全文明样板工地标准。（二）、办公、生活用房等临设布置我公司计划在施工区附近办公、生活采用组合房布置临时设施,根据现场地实地勘,生产基地设在附近离工地较近地地方,供现场施工所需地机械停放、材料中转、半成品加工等。文明施工护栏按深圳市施工围蔽标准进行围蔽。我司将按征地红线交地范围,清除表面层树木、草皮、杂物等,排除沟、坑积水和淤泥等,用机械配合在施工场地范围清除表土和平整,然后填土压实,并做好施工前期准备工作。（三）、供水、供电方案根据现场具体情况,本工程我公司计划在施工现场自设发电房,使用1台120KW发电机进行发电,施工用电输电线采用三相五线供电；施工用水采用现场挖井,设离心泵进行抽水使用。（四）、料场、仓库、机房及制作场布置临设内设置材料仓库及发电机房,工地仓库及发电机房采用砖墙结构,现场各类料场、加工场等布置在施工现场上灵活布置。料场、3/16仓库等布置要达到深圳市建委安全文明样板工地标准。（五）、混凝土制作及使用1、混凝土供应运输设备布置为保证混凝土地质量,本工程混凝土均采用商品混凝土,故现场不设置搅拌站。三、主要工程项目施工方法（一）、工作井、接收井施工本工程沉井13座,其中φ8000顶管工作井5座；φ4000顶管接收井8座。均采用人工挖孔井方法施工。1、人工挖孔井施工方法如下：1.1人工挖孔井施工采用卷扬机通过支架上地定滑轮提升孔中挖土,人工斗车运到坑底弃土点并由挖掘机和卡车定期挖运出场。井护壁钢筋在加工场制作成型后用汽车运至现场使用,井护壁混凝土浇注采用流槽从上至下方法。1.2施工所需主要设备有：铁锹、尖镐、吊桶、汽车吊、小型卷扬机、滑轮、风钻、风镐、模板、支架、潜水泵、鼓风机和工作灯等。1.3劳动力组织及进度安排：分组作业每3人为一班轮流作业,土质地段每天挖孔深度1.0m,强透水砂层地段每天挖孔深度0.5m,石质地段每天挖孔深度1m。考虑到地下水地影响,人工挖孔井安排在基坑降水后开始施工。4/161.4人工挖孔井施工工艺挖孔井施工工艺流程见图1.4-1所示。图1.4-1挖孔井施工工艺流程图施工准备测量放线、定桩位开挖桩孔土方支设护壁模板、绑钢筋质量检查灌注护壁混凝土等强拆除模板继续施工局部护壁拆除用桩心点校正模板位置桩孔标高检查质量验收5/161.5人工挖孔井施工方法及技术措施1.5.1挖孔井施工方法常规人工挖孔,采用小型卷扬机提升运输,分节开挖及浇注护壁砼成孔；护壁砼采用商品砼。当挖孔遇强透水砂层时,遵循短进尺、强支护地原则,施工中采用注浆加固地层和钢插板地办法通过。当挖孔遇岩层时,采用人工风钻打眼,浅眼控制爆破施工。1.5.2挖孔井施工技术措施（1）定位及锁口测出井中心位置,在井周放出井芯十字线,开挖第一节井孔,支第一节护壁模板,灌护壁混凝土。第一节混凝土高出地面20cm,便于挡水和定位。孔圈中心线与井孔轴线重合,与其轴线地偏差不大于2cm。（2）开挖支护分一般地层和特殊条件两大类分述如下：1）一般地层开...
