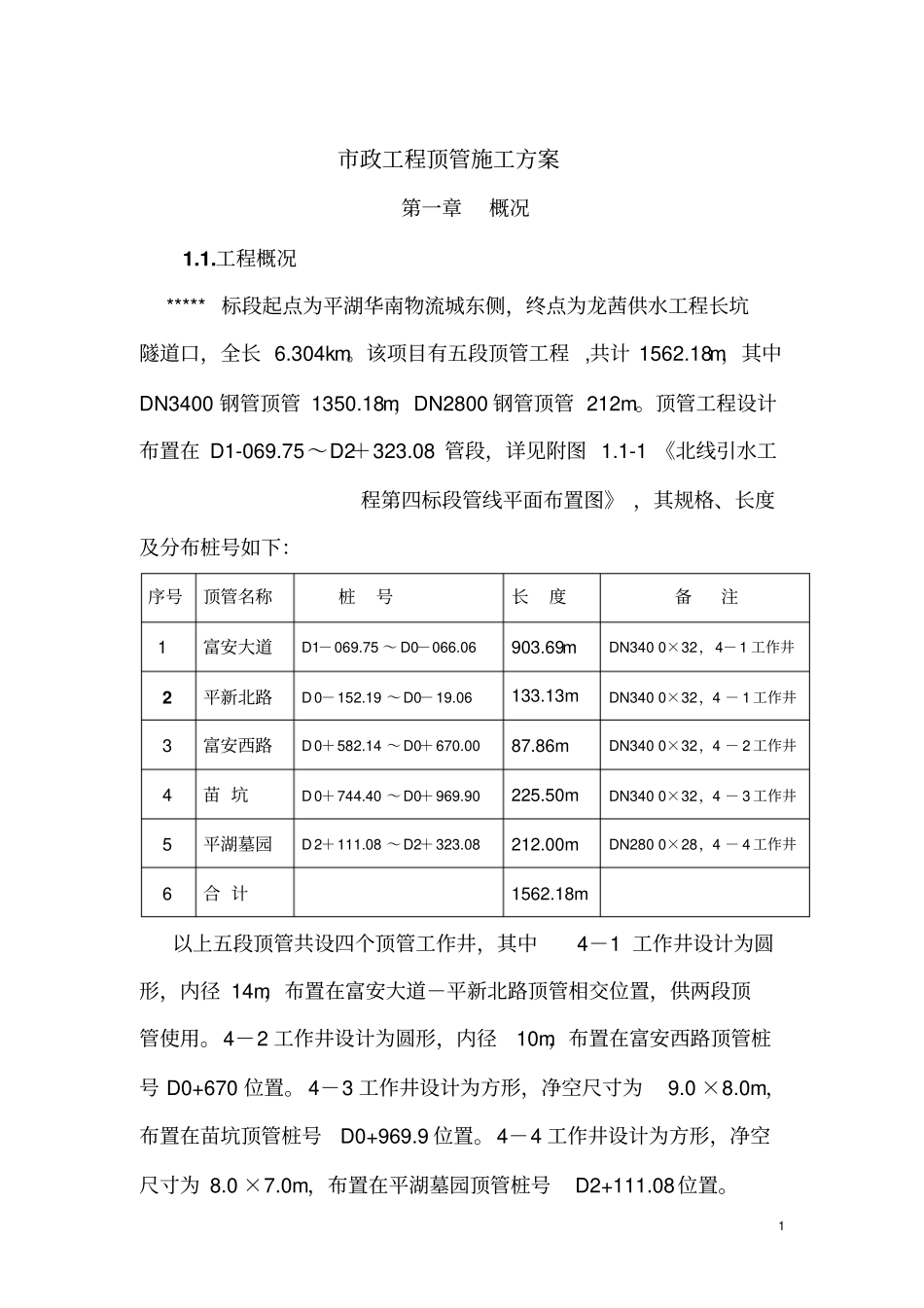

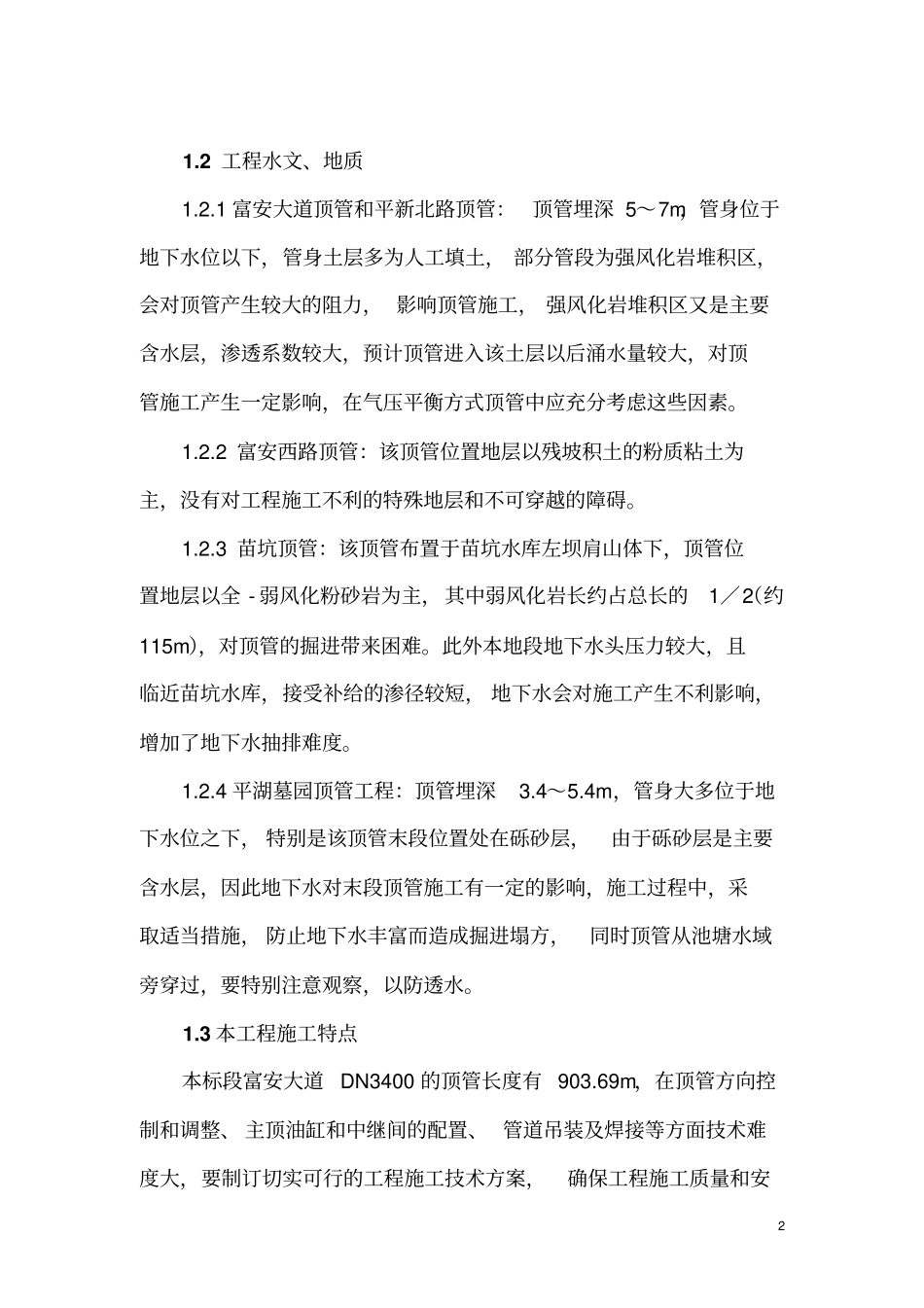

1市政工程顶管施工方案第一章概况1.1.工程概况*****标段起点为平湖华南物流城东侧，终点为龙茜供水工程长坑隧道口，全长6.304km。该项目有五段顶管工程,共计1562.18m，其中DN3400钢管顶管1350.18m，DN2800钢管顶管212m。顶管工程设计布置在D1-069.75～D2＋323.08管段，详见附图1.1-1《北线引水工程第四标段管线平面布置图》，其规格、长度及分布桩号如下：序号顶管名称桩号长度备注1富安大道D1－069.75～D0－066.06903.69mDN3400×32，4－1工作井2平新北路D0－152.19～D0－19.06133.13mDN3400×32，4－1工作井3富安西路D0＋582.14～D0＋670.0087.86mDN3400×32，4－2工作井4苗坑D0＋744.40～D0＋969.90225.50mDN3400×32，4－3工作井5平湖墓园D2＋111.08～D2＋323.08212.00mDN2800×28，4－4工作井6合计1562.18m以上五段顶管共设四个顶管工作井，其中4－1工作井设计为圆形，内径14m，布置在富安大道－平新北路顶管相交位置，供两段顶管使用。4－2工作井设计为圆形，内径10m，布置在富安西路顶管桩号D0+670位置。4－3工作井设计为方形，净空尺寸为9.0×8.0m，布置在苗坑顶管桩号D0+969.9位置。4－4工作井设计为方形，净空尺寸为8.0×7.0m，布置在平湖墓园顶管桩号D2+111.08位置。21.2工程水文、地质1.2.1富安大道顶管和平新北路顶管：顶管埋深5～7m，管身位于地下水位以下，管身土层多为人工填土，部分管段为强风化岩堆积区，会对顶管产生较大的阻力，影响顶管施工，强风化岩堆积区又是主要含水层，渗透系数较大，预计顶管进入该土层以后涌水量较大，对顶管施工产生一定影响，在气压平衡方式顶管中应充分考虑这些因素。1.2.2富安西路顶管：该顶管位置地层以残坡积土的粉质粘土为主，没有对工程施工不利的特殊地层和不可穿越的障碍。1.2.3苗坑顶管：该顶管布置于苗坑水库左坝肩山体下，顶管位置地层以全-弱风化粉砂岩为主，其中弱风化岩长约占总长的1／2（约115m），对顶管的掘进带来困难。此外本地段地下水头压力较大，且临近苗坑水库，接受补给的渗径较短，地下水会对施工产生不利影响，增加了地下水抽排难度。1.2.4平湖墓园顶管工程：顶管埋深3.4～5.4m，管身大多位于地下水位之下，特别是该顶管末段位置处在砾砂层，由于砾砂层是主要含水层，因此地下水对末段顶管施工有一定的影响，施工过程中，采取适当措施，防止地下水丰富而造成掘进塌方，同时顶管从池塘水域旁穿过，要特别注意观察，以防透水。1.3本工程施工特点本标段富安大道DN3400的顶管长度有903.69m，在顶管方向控制和调整、主顶油缸和中继间的配置、管道吊装及焊接等方面技术难度大，要制订切实可行的工程施工技术方案，确保工程施工质量和安3全。第二章施工部署2.1工程施工程序顶管工程施工工期长，施工难度大，确定为施工技术攻关重点。拟定组织两个施工班组平行作业。第一施工作业班组负责富安大道－平新北路顶管施工，为了满足后续的埋地钢管管道安装施工衔接，先完成平新北路顶管以后，再进行富安大道顶管施工，4－1工作井建成后立刻开始顶管施工。第二施工作业班组负责富安西路、苗坑和平湖墓园顶管施工，4－2工作井建成后，立刻开始顶管施工，施工顺序为：富安西路顶管苗坑顶管平湖墓园顶管。根据第二施工作业班组的施工进度，要安排好4－2工作井、4－3工作井和4－4工作井的施工时间，保证富安西路顶管、苗坑顶管和平湖墓园顶管的及时衔接。2.2施工劳动力及主要施工机械设备配置计划2.2.1施工劳动力计划序号工程项目内容木工钢筋工泥工砼工挖土司机电工机修工起重工电焊工普工合计1第一顶管段242414262第二顶管段242414263工作井8626211111644合计862625959449642.2.2主要施工机械设备配置计划序号机械设备名称型号数量备注1空压机SA－230A4台用于顶管施工2液压油泵8台用于顶管施工3污水泵6台用于顶管施工4电动葫芦HC102套用于顶管施工5挖土反铲W1501台沉井土方开挖6自缷汽车15T与实际运量相配合9汽车起重机QY25型1台沉井吊运土方10电焊机BX3－5008台用于顶管钢管焊接11电焊机BX3－3001台用于钢筋焊接12灰浆搅拌机UJ1002台用于顶管13灰浆泵UB32台用于顶管14钢筋切断机QJ401台15钢筋弯曲机GW401台16混凝土输送泵...
