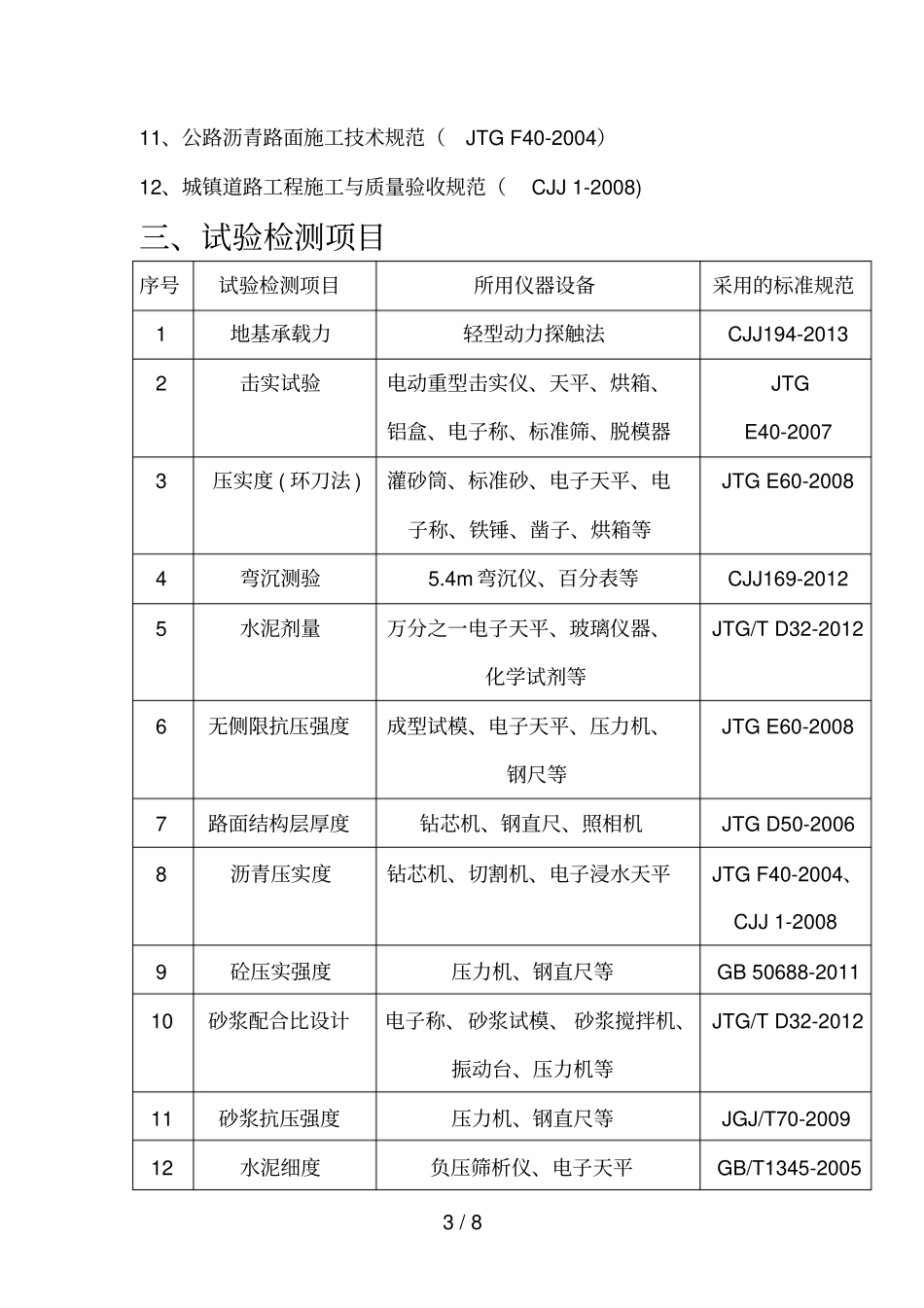

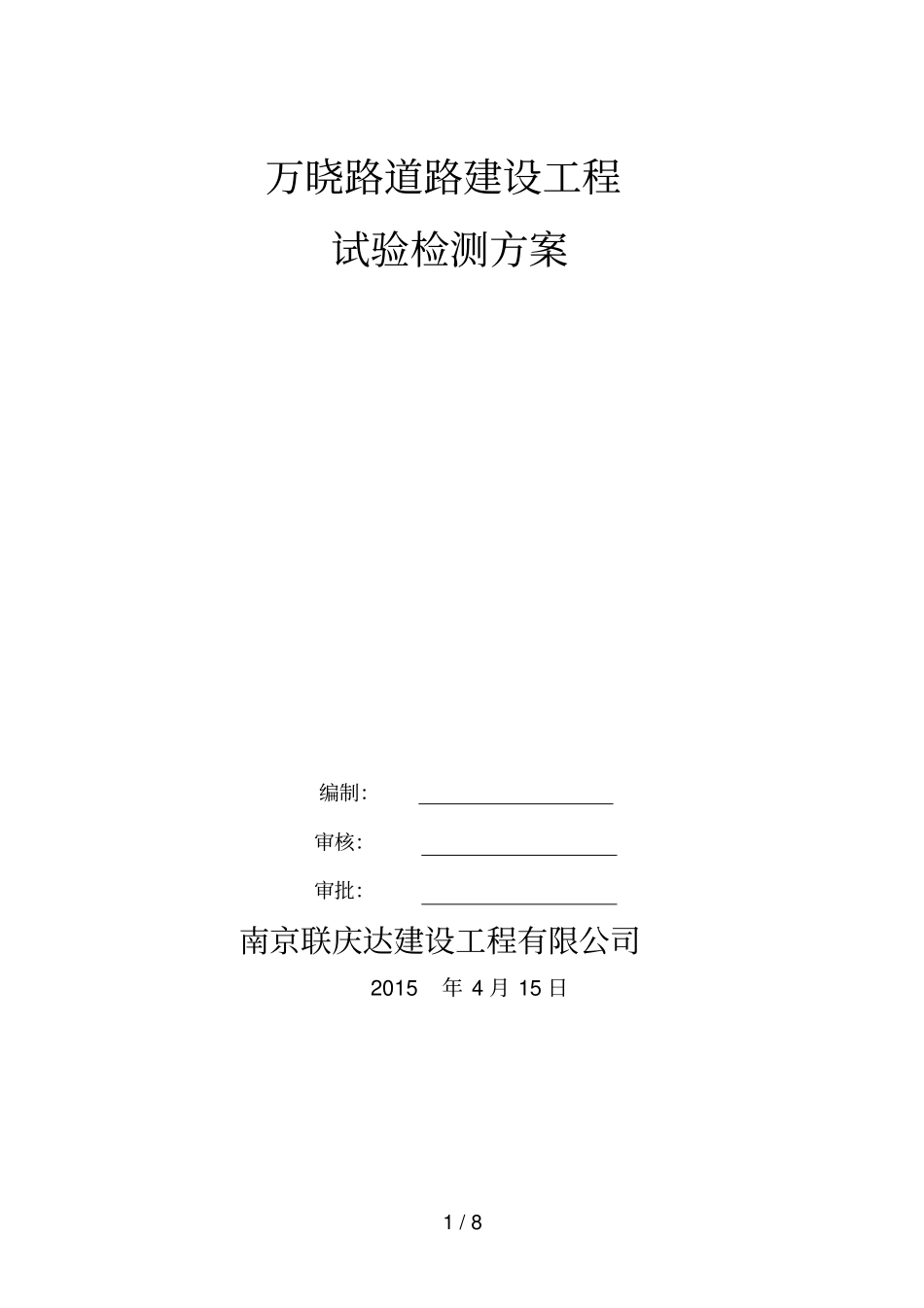

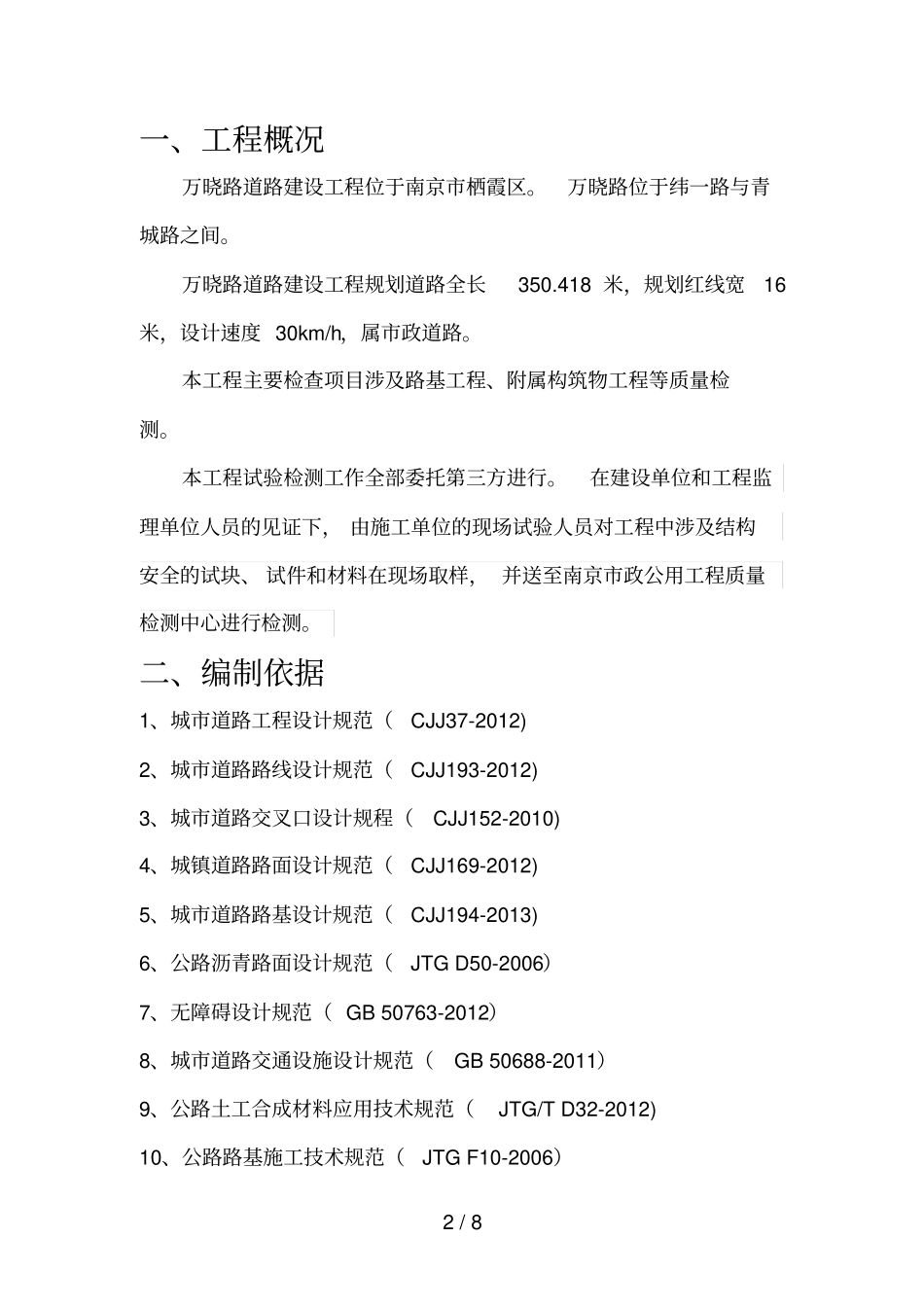

1/8万晓路道路建设工程试验检测方案编制：审核：审批：南京联庆达建设工程有限公司2015年4月15日2/8一、工程概况万晓路道路建设工程位于南京市栖霞区。万晓路位于纬一路与青城路之间。万晓路道路建设工程规划道路全长350.418米，规划红线宽16米，设计速度30km/h，属市政道路。本工程主要检查项目涉及路基工程、附属构筑物工程等质量检测。本工程试验检测工作全部委托第三方进行。在建设单位和工程监理单位人员的见证下，由施工单位的现场试验人员对工程中涉及结构安全的试块、试件和材料在现场取样，并送至南京市政公用工程质量检测中心进行检测。二、编制依据1、城市道路工程设计规范（CJJ37-2012)2、城市道路路线设计规范（CJJ193-2012)3、城市道路交叉口设计规程（CJJ152-2010)4、城镇道路路面设计规范（CJJ169-2012)5、城市道路路基设计规范（CJJ194-2013)6、公路沥青路面设计规范（JTGD50-2006）7、无障碍设计规范（GB50763-2012）8、城市道路交通设施设计规范（GB50688-2011）9、公路土工合成材料应用技术规范（JTG/TD32-2012)10、公路路基施工技术规范（JTGF10-2006）3/811、公路沥青路面施工技术规范（JTGF40-2004）12、城镇道路工程施工与质量验收规范（CJJ1-2008)三、试验检测项目序号试验检测项目所用仪器设备采用的标准规范1地基承载力轻型动力探触法CJJ194-20132击实试验电动重型击实仪、天平、烘箱、铝盒、电子称、标准筛、脱模器JTGE40-20073压实度(环刀法)灌砂筒、标准砂、电子天平、电子称、铁锤、凿子、烘箱等JTGE60-20084弯沉测验5.4m弯沉仪、百分表等CJJ169-20125水泥剂量万分之一电子天平、玻璃仪器、化学试剂等JTG/TD32-20126无侧限抗压强度成型试模、电子天平、压力机、钢尺等JTGE60-20087路面结构层厚度钻芯机、钢直尺、照相机JTGD50-20068沥青压实度钻芯机、切割机、电子浸水天平JTGF40-2004、CJJ1-20089砼压实强度压力机、钢直尺等GB50688-201110砂浆配合比设计电子称、砂浆试模、砂浆搅拌机、振动台、压力机等JTG/TD32-201211砂浆抗压强度压力机、钢直尺等JGJ/T70-200912水泥细度负压筛析仪、电子天平GB/T1345-20054/813水泥标准稠度用水量、凝结时间、安定性水泥砂浆搅拌机、标准法维卡仪、沸煮箱、量水器、雷氏夹、天平、恒温恒湿养护器、雷氏测定仪GB/T1346-201114水泥胶沙强度砂浆搅拌机、试模、振动台、抗折机、抗压夹具、雷氏测定仪等GB/T17671-199915砂筛分标准筛、电子称、电动摇筛机、烘箱等JGJ52-200616砂堆积密度及紧装密度电子称、标准砂漏斗、容积升、烘箱、瓷盘等JGJ52-200617砂表观密度电子称、容量瓶、烘箱、洁净水JGJ52-200618砂的含泥量天平、烘箱、瓷盘、标准筛等JGJ52-200619砂的泥块含量天平、烘箱、瓷盘、标准筛等JGJ52-200620砂压碎试验电子称、压碎仪器、压力机、标准筛、金属捣棒等JGJ52-200621碎石筛分试验标准筛、电子称、电动摇筛机JGJ52-200622碎石密度和吸水率试验静天平、烘箱、瓷盘、标准筛、溢水水槽等JGJ52-200623碎石堆积密度电子称、容积升、振动台、漏斗、烘箱、捣棒等JGJ52-200624碎石含泥量及泥块含泥量试验电子称、烘箱、标准筛、瓷盘等JGJ52-200625碎石针片状颗粒规准仪、电子称、标准筛、瓷盘JGJ52-20065/8含量等26碎石压碎值试验压碎仪、金属棒、压力机、电子称、标准筛、瓷盘等JGJ52-200627碎石含泥量及泥块含量电子称、烘箱、标准筛、瓷盘JGJ52-200628钢筋原材料拉伸、冷弯试验切割机、液压万能材料试验机、钢直尺等GB/288.1-2011、GB/T232-201029石料单轴抗压强度试验切割机、磨平机、压力机、钢直尺等GB/T50266-9930筛分试验（土夹石、级配碎石，水泥稳定碎石）烘箱、电子天平、土壤筛、粗细集料筛等GB/T50123-1999，JGJ52-2006，JGJ034-200031沥青混合料马歇尔稳定度试验马歇尔电动击实仪、马歇尔稳定度仪、恒温水槽、温度计等JTGE20-2011四、试验检测计划分部工程分项工程检测指标检测频率单位暂估检测数量路基工程土方工程软土换填地基承载力1点/20米点16弯沉检测每车道，1点/20米点326%灰土击实试验组16/8压实度检测每层3点/1000㎡点45弯沉检测每车道，1点/20米点32筛分试验组1基层12%灰土击实试验...
