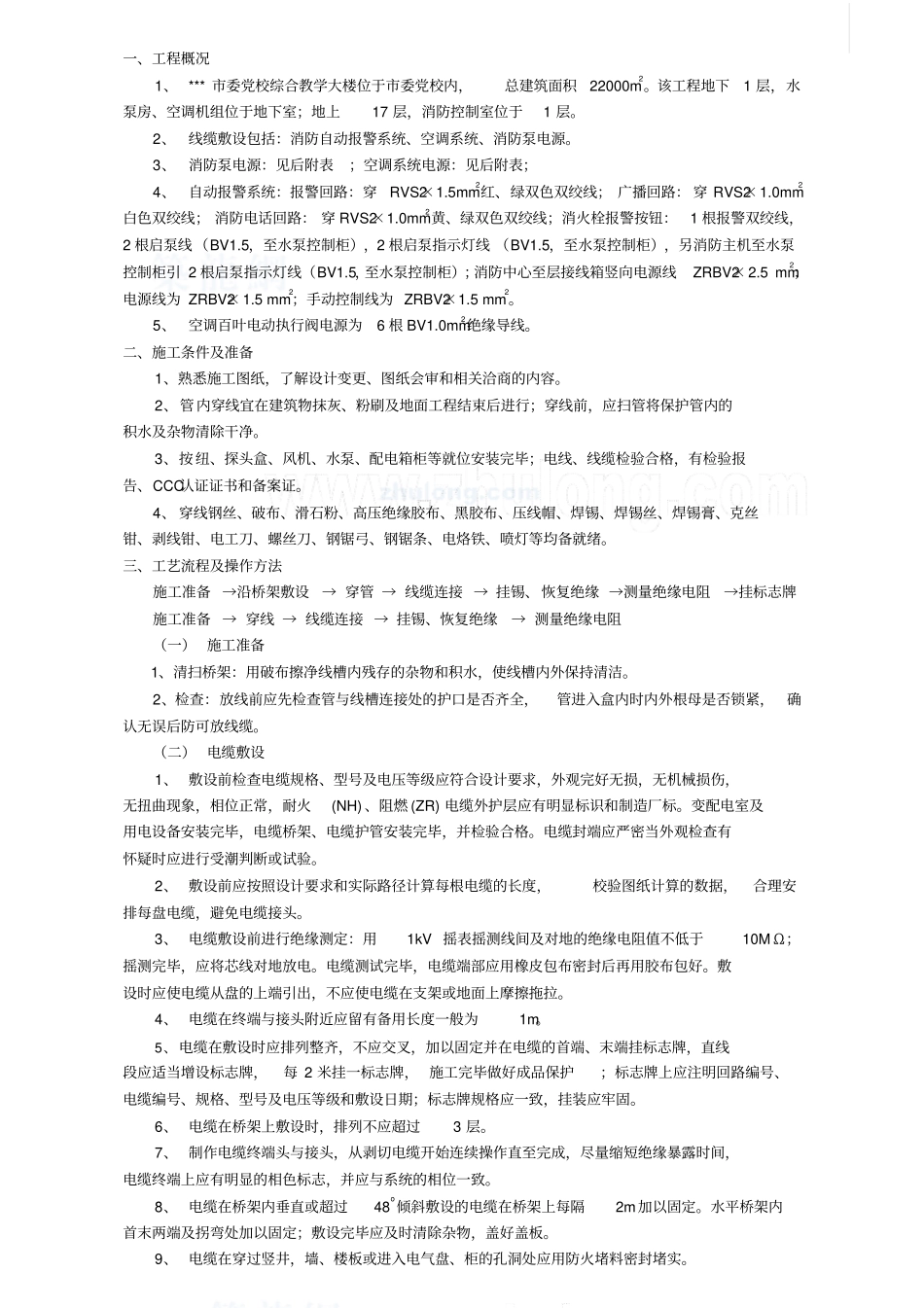

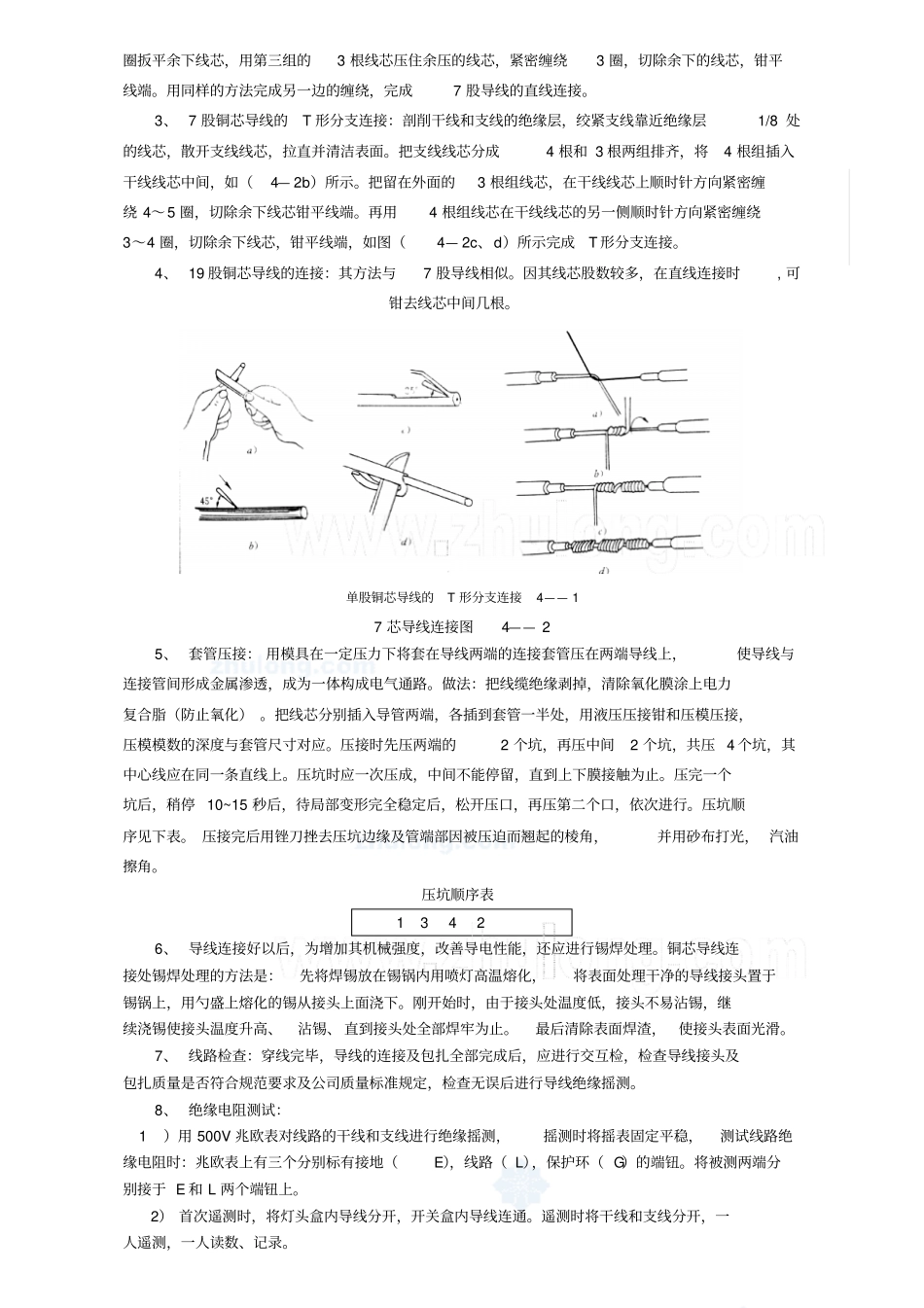

一、工程概况1、***市委党校综合教学大楼位于市委党校内，总建筑面积22000m2。该工程地下1层，水泵房、空调机组位于地下室；地上17层，消防控制室位于1层。2、线缆敷设包括：消防自动报警系统、空调系统、消防泵电源。3、消防泵电源：见后附表；空调系统电源：见后附表；4、自动报警系统：报警回路：穿RVS2×1.5mm2红、绿双色双绞线；广播回路：穿RVS2×1.0mm2白色双绞线；消防电话回路：穿RVS2×1.0mm2黄、绿双色双绞线；消火栓报警按钮：1根报警双绞线，2根启泵线（BV1.5，至水泵控制柜），2根启泵指示灯线（BV1.5，至水泵控制柜），另消防主机至水泵控制柜引2根启泵指示灯线（BV1.5，至水泵控制柜）；消防中心至层接线箱竖向电源线ZRBV2×2.5mm2；电源线为ZRBV2×1.5mm2；手动控制线为ZRBV2×1.5mm2。5、空调百叶电动执行阀电源为6根BV1.0mm2绝缘导线。二、施工条件及准备1、熟悉施工图纸，了解设计变更、图纸会审和相关洽商的内容。2、管内穿线宜在建筑物抹灰、粉刷及地面工程结束后进行；穿线前，应扫管将保护管内的积水及杂物清除干净。3、按纽、探头盒、风机、水泵、配电箱柜等就位安装完毕；电线、线缆检验合格，有检验报告、CCC认证证书和备案证。4、穿线钢丝、破布、滑石粉、高压绝缘胶布、黑胶布、压线帽、焊锡、焊锡丝、焊锡膏、克丝钳、剥线钳、电工刀、螺丝刀、钢锯弓、钢锯条、电烙铁、喷灯等均备就绪。三、工艺流程及操作方法施工准备→沿桥架敷设→穿管→线缆连接→挂锡、恢复绝缘→测量绝缘电阻→挂标志牌施工准备→穿线→线缆连接→挂锡、恢复绝缘→测量绝缘电阻（一）施工准备1、清扫桥架：用破布擦净线槽内残存的杂物和积水，使线槽内外保持清洁。2、检查：放线前应先检查管与线槽连接处的护口是否齐全，管进入盒内时内外根母是否锁紧，确认无误后防可放线缆。（二）电缆敷设1、敷设前检查电缆规格、型号及电压等级应符合设计要求，外观完好无损，无机械损伤，无扭曲现象，相位正常，耐火(NH)、阻燃(ZR)电缆外护层应有明显标识和制造厂标。变配电室及用电设备安装完毕，电缆桥架、电缆护管安装完毕，并检验合格。电缆封端应严密当外观检查有怀疑时应进行受潮判断或试验。2、敷设前应按照设计要求和实际路径计算每根电缆的长度，校验图纸计算的数据，合理安排每盘电缆，避免电缆接头。3、电缆敷设前进行绝缘测定：用1kV摇表摇测线间及对地的绝缘电阻值不低于10MΩ；摇测完毕，应将芯线对地放电。电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。敷设时应使电缆从盘的上端引出，不应使电缆在支架或地面上摩擦拖拉。4、电缆在终端与接头附近应留有备用长度一般为1m。5、电缆在敷设时应排列整齐，不应交叉，加以固定并在电缆的首端、末端挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护；标志牌上应注明回路编号、电缆编号、规格、型号及电压等级和敷设日期；标志牌规格应一致，挂装应牢固。6、电缆在桥架上敷设时，排列不应超过3层。7、制作电缆终端头与接头，从剥切电缆开始连续操作直至完成，尽量缩短绝缘暴露时间，电缆终端上应有明显的相色标志，并应与系统的相位一致。8、电缆在桥架内垂直或超过48o倾斜敷设的电缆在桥架上每隔2m加以固定。水平桥架内首末两端及拐弯处加以固定；敷设完毕应及时清除杂物，盖好盖板。9、电缆在穿过竖井，墙、楼板或进入电气盘、柜的孔洞处应用防火堵料密封堵实。（三）电线敷设1、穿线前检查导线的规格、型号应符合设计及变更要求，产品合格证、CCC认证证书相符并应在建筑结构及土建施工墙面、地面抹灰、扫管完成后进行，电线外径与面积关系见下表3-1。敷管穿线时应在吊顶高度设备接线盒处预留出10-20CM的裕量。不同类别导线的颜色应加以区分,电线绝缘层颜色选择应一致，即：A相——黄色，B相——绿色，C相——红色，中性线PEN—淡兰色，保护线PE—黄绿相间色。线路断接处应预留有不少于10厘米的余量。表3-1线芯截面mm21.52.546线芯组成1×1.371×1.761×2.241×2.73导线外径mm3.33.74.24.82、外观检查应包装完好，抽检的电线绝缘层完整无损，厚度均匀。耐火NH、阻燃ZR电线外护层应有明显...
