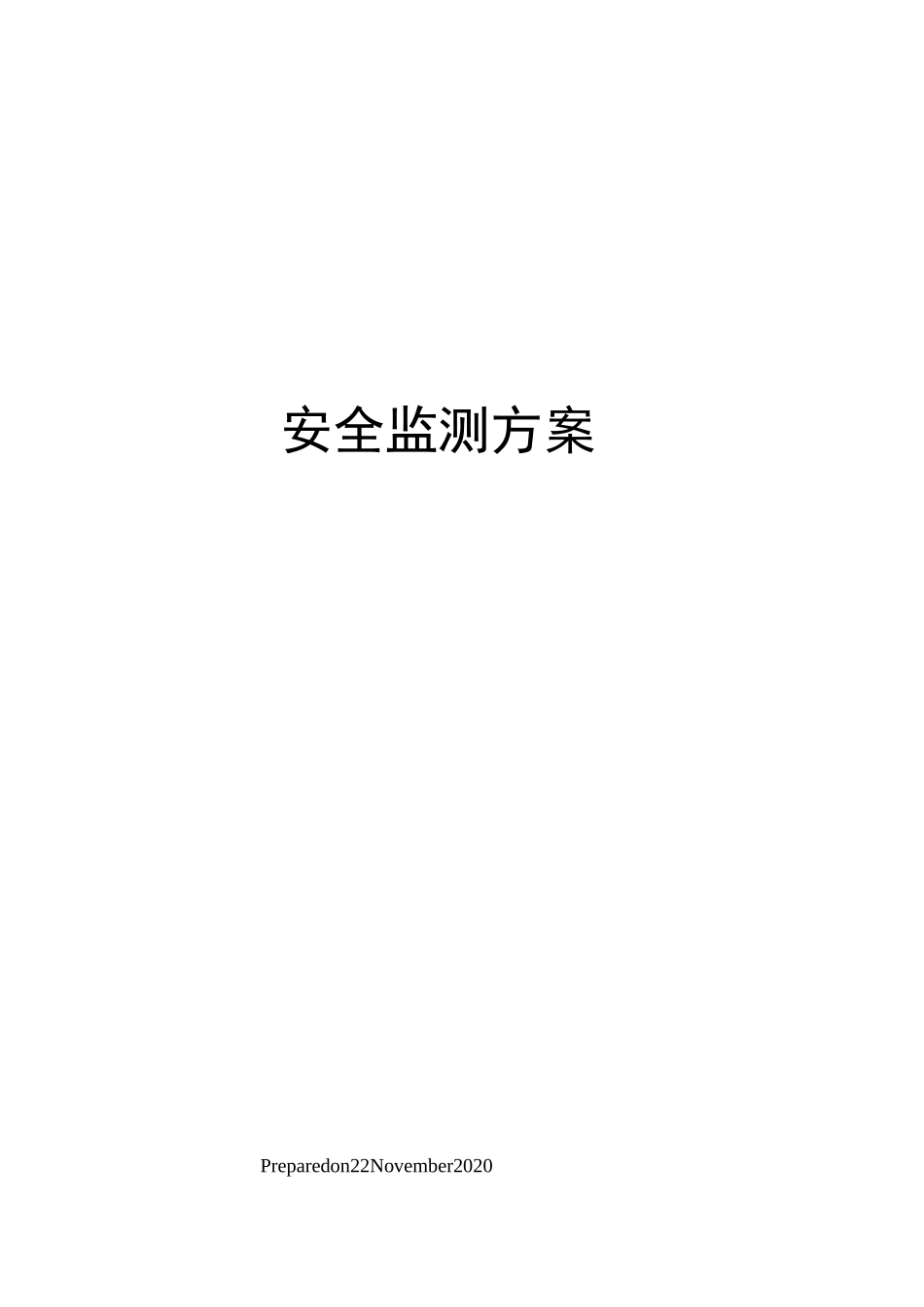

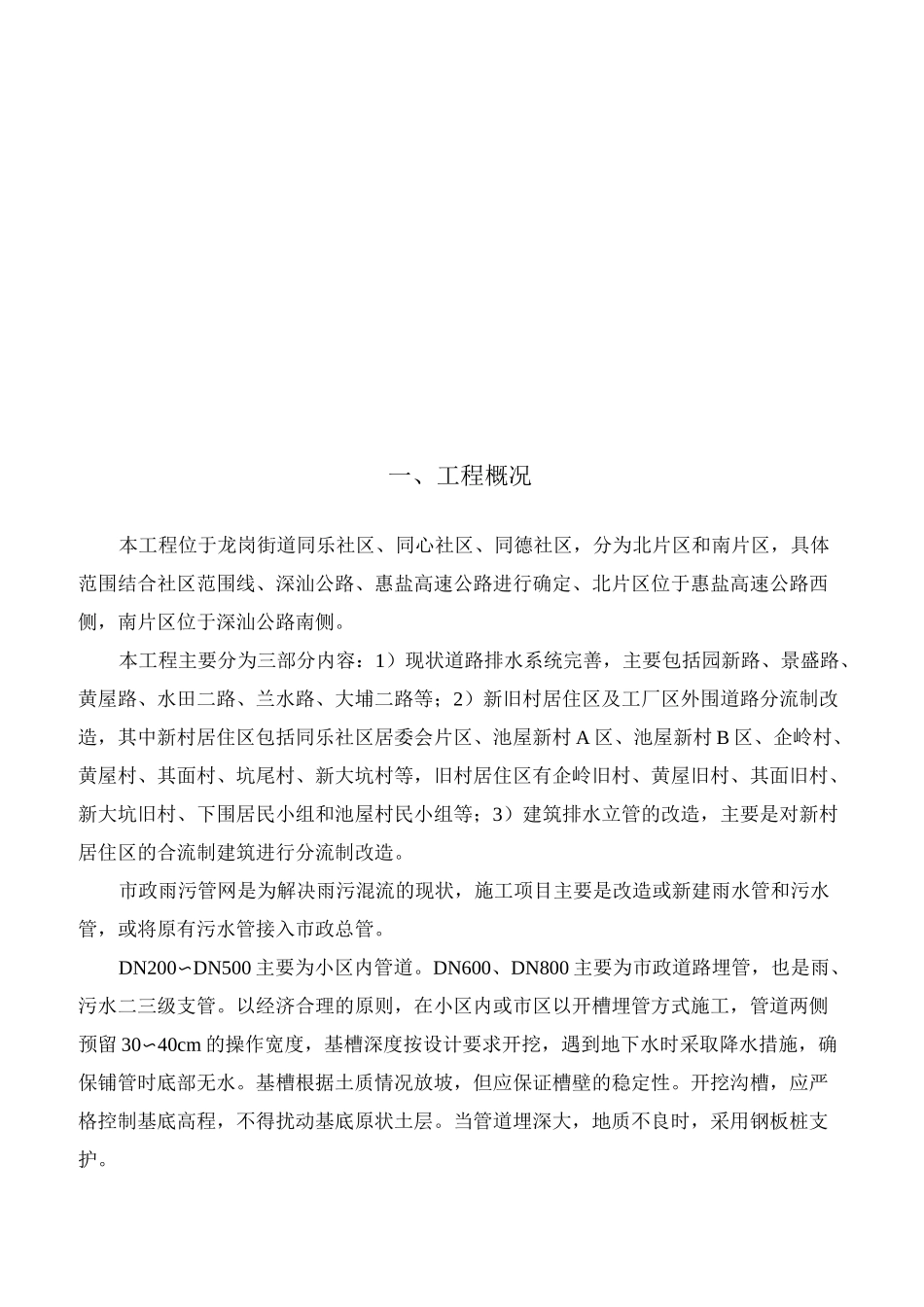

安全监测方案Preparedon22November2020一、工程概况本工程位于龙岗街道同乐社区、同心社区、同德社区，分为北片区和南片区，具体范围结合社区范围线、深汕公路、惠盐高速公路进行确定、北片区位于惠盐高速公路西侧，南片区位于深汕公路南侧。本工程主要分为三部分内容：1）现状道路排水系统完善，主要包括园新路、景盛路、黄屋路、水田二路、兰水路、大埔二路等；2）新旧村居住区及工厂区外围道路分流制改造，其中新村居住区包括同乐社区居委会片区、池屋新村A区、池屋新村B区、企岭村、黄屋村、其面村、坑尾村、新大坑村等，旧村居住区有企岭旧村、黄屋旧村、其面旧村、新大坑旧村、下围居民小组和池屋村民小组等；3）建筑排水立管的改造，主要是对新村居住区的合流制建筑进行分流制改造。市政雨污管网是为解决雨污混流的现状，施工项目主要是改造或新建雨水管和污水管，或将原有污水管接入市政总管。DN200〜DN500主要为小区内管道。DN600、DN800主要为市政道路埋管，也是雨、污水二三级支管。以经济合理的原则，在小区内或市区以开槽埋管方式施工，管道两侧预留30〜40cm的操作宽度，基槽深度按设计要求开挖，遇到地下水时采取降水措施，确保铺管时底部无水。基槽根据土质情况放坡，但应保证槽壁的稳定性。开挖沟槽，应严格控制基底高程，不得扰动基底原状土层。当管道埋深大，地质不良时，采用钢板桩支护。为确保工程基坑支护使用安全，对其进行监测尤为必要，根据设计要求，为确保施工安全顺利进行，特制定此方案。二、管道开槽施工监测根据管道埋深及管基土特性和管道周边建筑环境情况，本设计分别进行了支护处理，施工时应根据相关纵断面采用。由于沿线周边环境复杂，施工前应先对管道相关处地面地下设施查清并确定具体的施工措施后再作处理，对管道沿线重要构建筑物根据工艺图中要求进行监测。开槽施工具体处理如下：1、设计采用钢板桩支护，做法详相关图纸，具体要求如下：(1)、钢板桩锁口应紧密、止水，如局部漏水，可在墙后用聚氨脂注浆堵漏；(2)、钢板桩墙垂直度允许偏差为1/150，沿基坑轴线方向墙面左右允许偏差为300，桩底标高允许偏差为500；(3)、钢板桩重复使用须进行检验，锁口通不过或桩身有弯曲、扭曲、死弯等缺陷应整修，同时接头强度与其它断面相等。(4)、钢板桩锁口内应填充油脂等润滑油，沉桩前应进行防锈处理；(5)、钢板桩在有地下管线、交通干道或房屋时，拔出后其空隙应用水泥浆或中粗砂充填密实。(6)、其他未尽事项应遵照有关技术规范、规程及标准办理。(7)、管道开槽施工时道路恢复的做法以现状道路为准，施工横断面图中做法仅为参考。2、基坑开挖施工时应对周边进行观测，钢板桩监测要求如下监测项目钢板桩监测要求水平位移地表沉降量3、基坑开挖集水明排，施工单位应制定临时排水措施。4、本设计对基坑遇砂层且地下水位较高处进行了旋喷桩止水处理，施工时应注意：此止水措施必须在基坑开挖且遇砂层后不能采用集水明排的情况下且经相关单位同意后根据实际情况按本图止水设计要求施工，由于地质变化较大，施工时可根据现场地质情况适当调整。5、基坑开挖完成后不能立即进行管道施工时，必须做好停工期间的保护措施，必要时将基坑回填。6、由于基坑邻近道路、民居，施工时应在基坑周边设置临时围栏，以保护车辆人员安全。7、管线施工，牵涉面广，各种因素复杂，应在施工前做好各方面应对措施，出现问题及时处理并报与相关单位。（二）管道地基处理管基承载力在原状土层，地基承载力特征值M80Kpa时，可采用天然地基；管基位于回填土层或淤泥质土层时，处理方法详本设计图，管基做法应按工艺图及结构图要求施工，桩长可根据砂层情况适当调整。管基位于砂层应根据现场情况采用旋喷桩止水，平面布置做法如右图，施工要求参照顶管施工旋喷桩支护结构图。需设置旋喷桩止水段施工顺序为先做止水措施再进行基坑开挖。（三）其它HDPE管回填必须执行专门规定，HDPE管埋深（现有地质情况）生产厂家应承诺管材质量。管道施工前应对周边现有建筑及管线进行现场核查,基坑支护应在编制施工方案经相关各方同意后实施。未尽说明详相关规范及各专业图纸。三、基坑监测及基...
