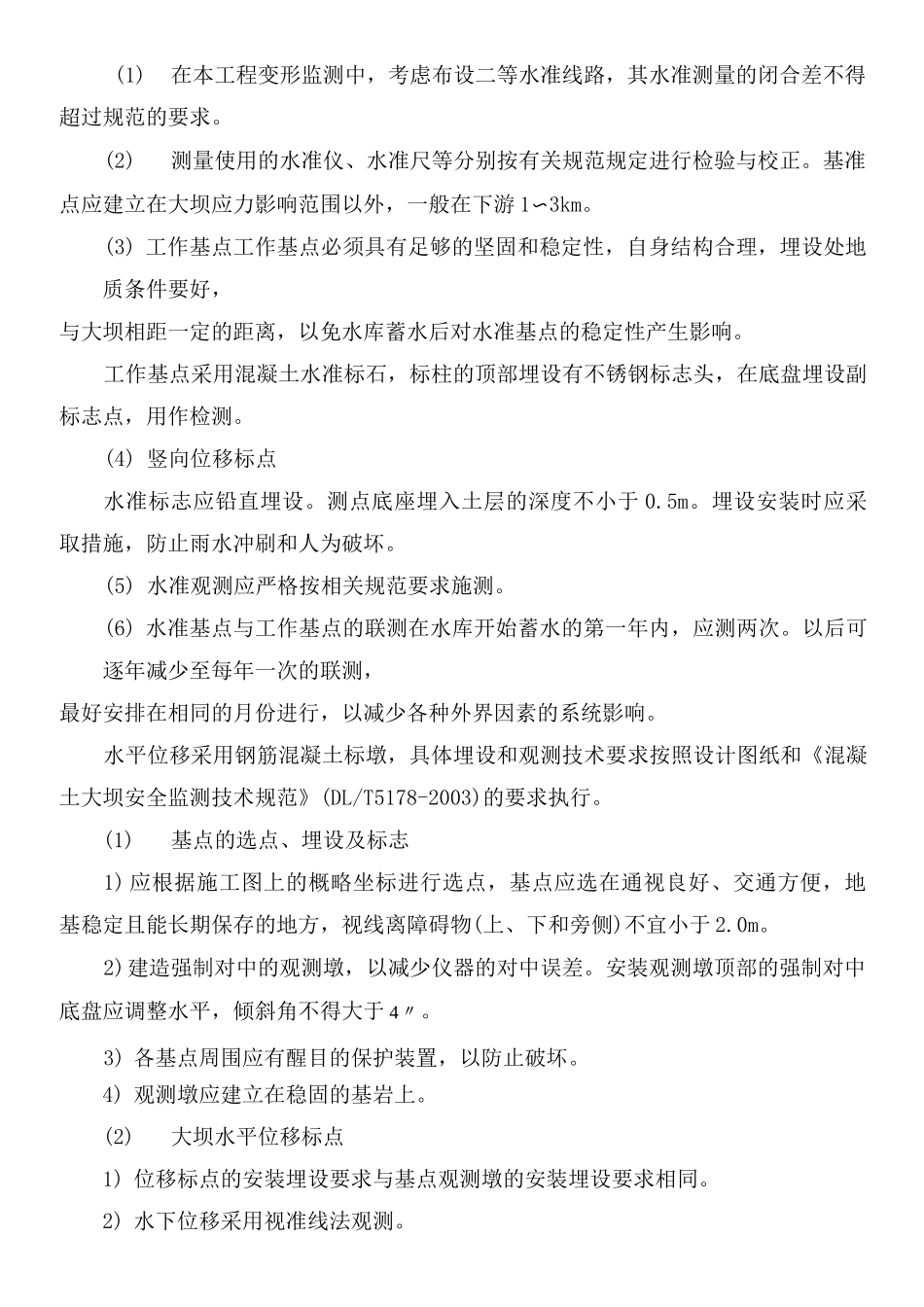

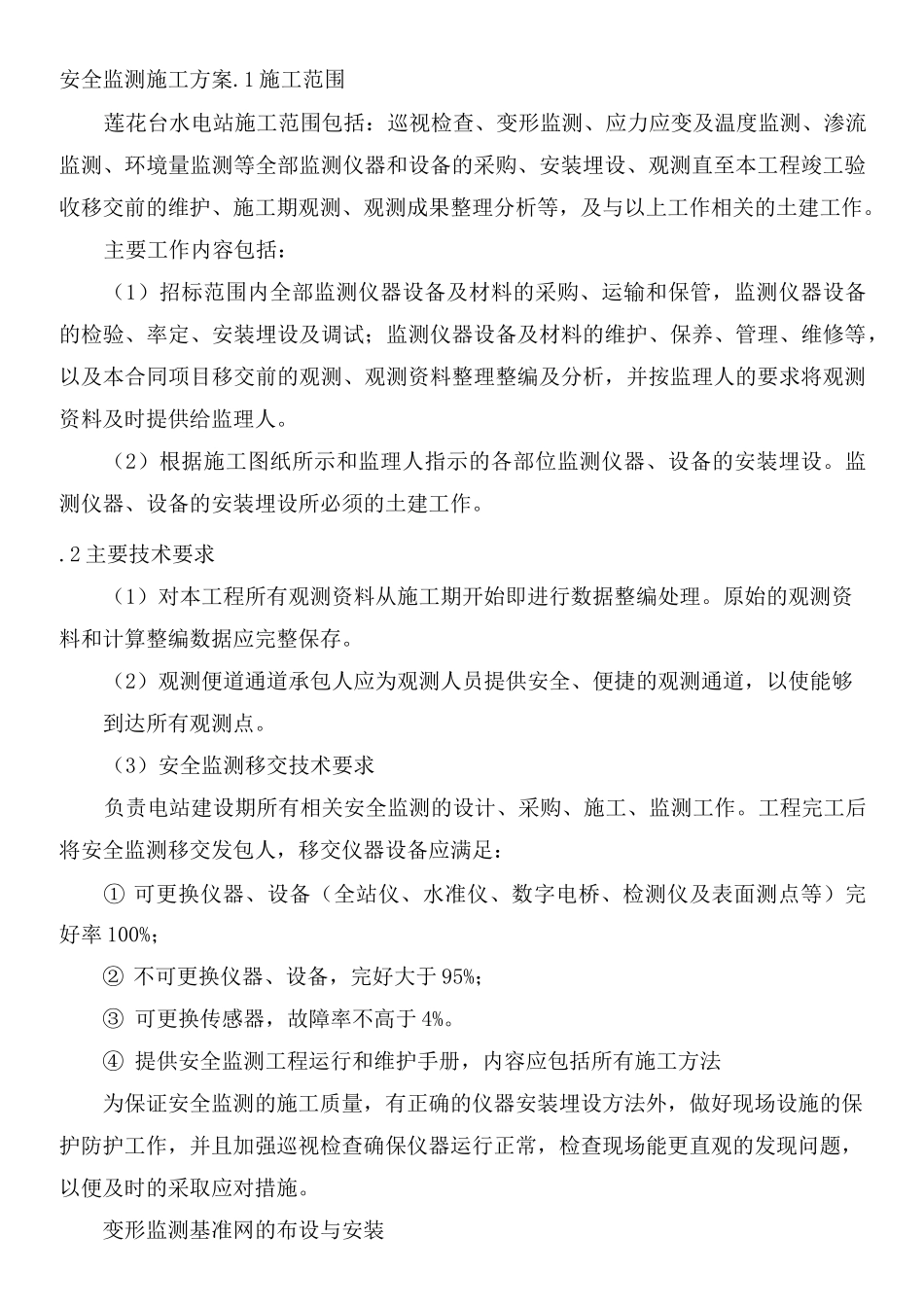

安全监测施工方案.1施工范围莲花台水电站施工范围包括：巡视检查、变形监测、应力应变及温度监测、渗流监测、环境量监测等全部监测仪器和设备的采购、安装埋设、观测直至本工程竣工验收移交前的维护、施工期观测、观测成果整理分析等，及与以上工作相关的土建工作。主要工作内容包括：（1）招标范围内全部监测仪器设备及材料的采购、运输和保管，监测仪器设备的检验、率定、安装埋设及调试；监测仪器设备及材料的维护、保养、管理、维修等，以及本合同项目移交前的观测、观测资料整理整编及分析，并按监理人的要求将观测资料及时提供给监理人。（2）根据施工图纸所示和监理人指示的各部位监测仪器、设备的安装埋设。监测仪器、设备的安装埋设所必须的土建工作。.2主要技术要求（1）对本工程所有观测资料从施工期开始即进行数据整编处理。原始的观测资料和计算整编数据应完整保存。（2）观测便道通道承包人应为观测人员提供安全、便捷的观测通道，以使能够到达所有观测点。（3）安全监测移交技术要求负责电站建设期所有相关安全监测的设计、采购、施工、监测工作。工程完工后将安全监测移交发包人，移交仪器设备应满足：①可更换仪器、设备（全站仪、水准仪、数字电桥、检测仪及表面测点等）完好率100%；②不可更换仪器、设备，完好大于95%；③可更换传感器，故障率不高于4%。④提供安全监测工程运行和维护手册，内容应包括所有施工方法为保证安全监测的施工质量，有正确的仪器安装埋设方法外，做好现场设施的保护防护工作，并且加强巡视检查确保仪器运行正常，检查现场能更直观的发现问题，以便及时的采取应对措施。变形监测基准网的布设与安装(1)在本工程变形监测中，考虑布设二等水准线路，其水准测量的闭合差不得超过规范的要求。(2)测量使用的水准仪、水准尺等分别按有关规范规定进行检验与校正。基准点应建立在大坝应力影响范围以外，一般在下游1〜3km。(3)工作基点工作基点必须具有足够的坚固和稳定性，自身结构合理，埋设处地质条件要好，与大坝相距一定的距离，以免水库蓄水后对水准基点的稳定性产生影响。工作基点采用混凝土水准标石，标柱的顶部埋设有不锈钢标志头，在底盘埋设副标志点，用作检测。(4)竖向位移标点水准标志应铅直埋设。测点底座埋入土层的深度不小于0.5m。埋设安装时应采取措施，防止雨水冲刷和人为破坏。(5)水准观测应严格按相关规范要求施测。(6)水准基点与工作基点的联测在水库开始蓄水的第一年内，应测两次。以后可逐年减少至每年一次的联测，最好安排在相同的月份进行，以减少各种外界因素的系统影响。水平位移采用钢筋混凝土标墩，具体埋设和观测技术要求按照设计图纸和《混凝土大坝安全监测技术规范》(DL/T5178-2003)的要求执行。(1)基点的选点、埋设及标志1)应根据施工图上的概略坐标进行选点，基点应选在通视良好、交通方便，地基稳定且能长期保存的地方，视线离障碍物(上、下和旁侧)不宜小于2.0m。2)建造强制对中的观测墩，以减少仪器的对中误差。安装观测墩顶部的强制对中底盘应调整水平，倾斜角不得大于4〃。3)各基点周围应有醒目的保护装置，以防止破坏。4)观测墩应建立在稳固的基岩上。(2)大坝水平位移标点1)位移标点的安装埋设要求与基点观测墩的安装埋设要求相同。2)水下位移采用视准线法观测。3)视准线应采用视准仪或型经纬仪或精度不低于J1型经纬仪的全站仪进行观测，每一测次应观测两测回；采用活动觇标法时两测回观测值之差不得超过1.5mm；采用小角度法时，两测回观测值之差不得超过3”。具体要求见《混凝土大坝安全监测技术规范》(DL/T5178-2003)附录。竖直传高(1)竖直传高预留孔应以测量控制点精确放样，放样误差应小于土2cm。不得以预留孔与建筑物结构的相对尺寸进行放样。(2)预埋管采用标准混凝土预制管，规格为中0500mmX55mm(内径X壁厚)承插式钢筋混凝土预制管，管段长度由承包人根据现场混凝土分层厚度以及安装工艺自定。每层混凝土浇筑前，应先在预留孔位四周用钢筋焊放样架，在放样架上标定通过孔心并井相互垂直的两条方向线。(3)根据放样架给出的孔心位置，调整预埋管中心与其重合后，并将预埋管固定牢固，保证混凝土浇筑...
