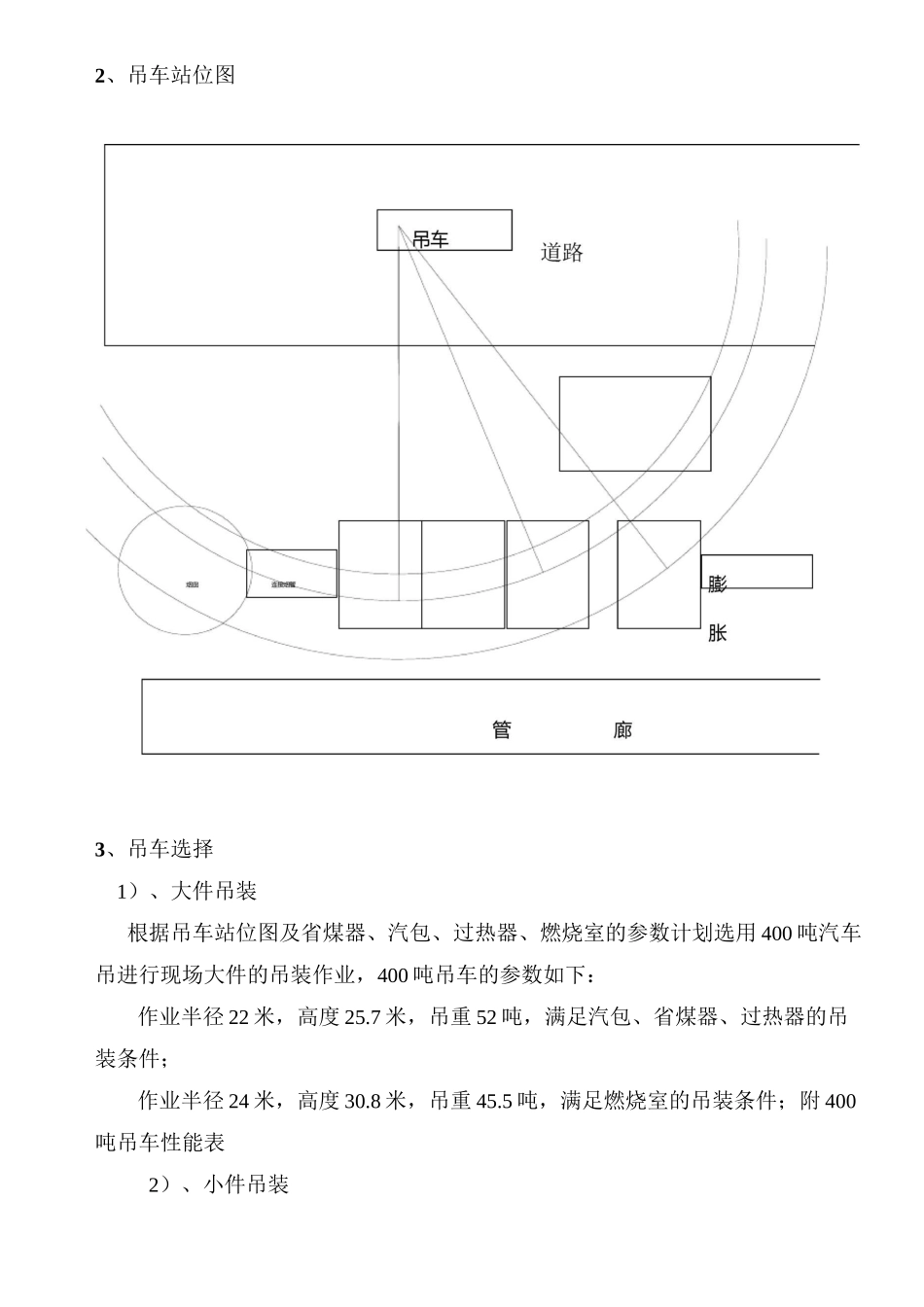

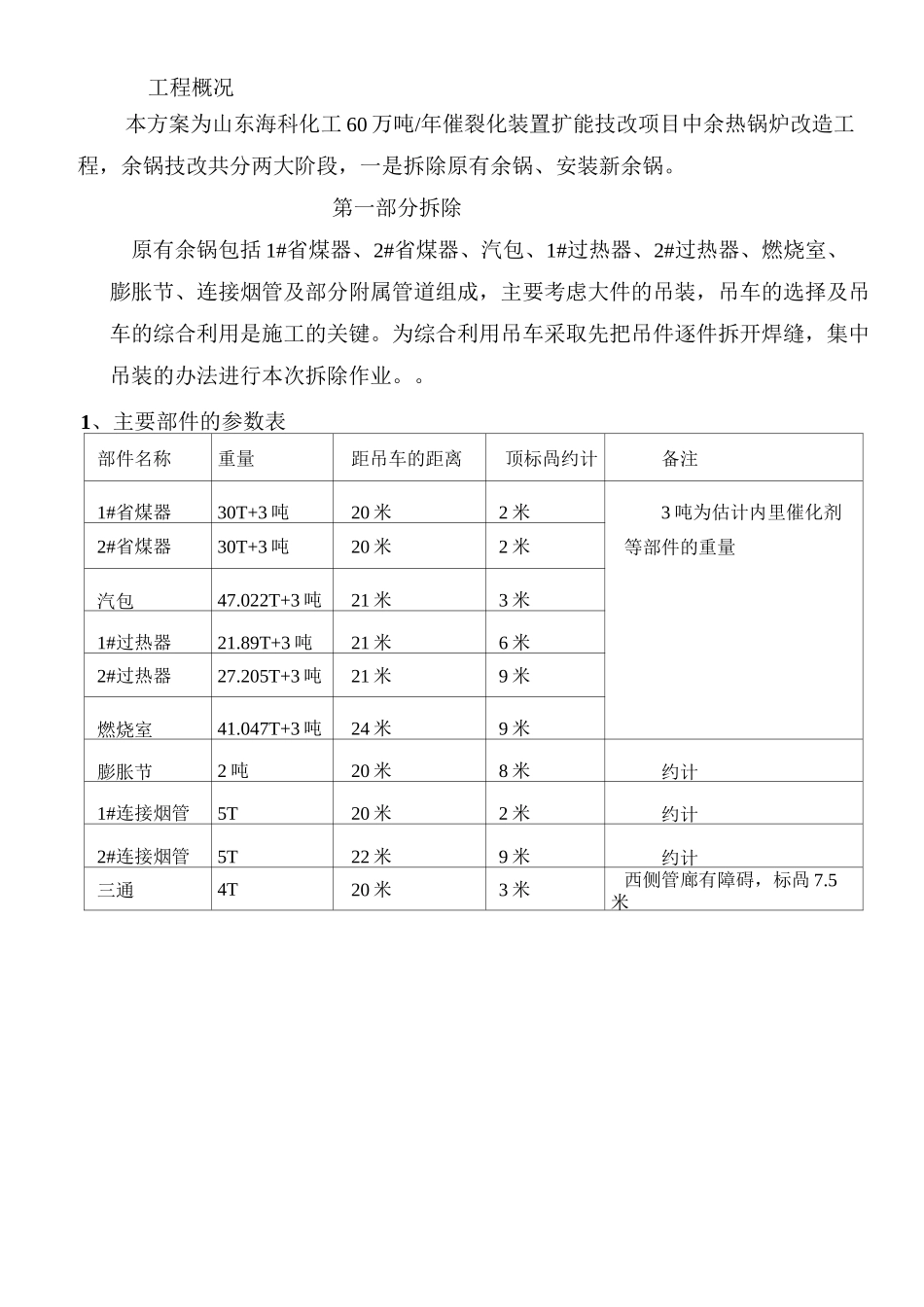

山东海科化工集团有限公司60万吨/年催裂化装置扩能改造项目余热锅炉施工方案建设单位：山东海科化工集团有限公司审核：施工单位：编制：审核：批准：2014年6月18日工程概况本方案为山东海科化工60万吨/年催裂化装置扩能技改项目中余热锅炉改造工程，余锅技改共分两大阶段，一是拆除原有余锅、安装新余锅。第一部分拆除原有余锅包括1#省煤器、2#省煤器、汽包、1#过热器、2#过热器、燃烧室、膨胀节、连接烟管及部分附属管道组成，主要考虑大件的吊装，吊车的选择及吊车的综合利用是施工的关键。为综合利用吊车采取先把吊件逐件拆开焊缝，集中吊装的办法进行本次拆除作业。。1、主要部件的参数表部件名称重量距吊车的距离顶标咼约计备注1#省煤器30T+3吨20米2米3吨为估计内里催化剂2#省煤器30T+3吨20米2米等部件的重量汽包47.022T+3吨21米3米1#过热器21.89T+3吨21米6米2#过热器27.205T+3吨21米9米燃烧室41.047T+3吨24米9米膨胀节2吨20米8米约计1#连接烟管5T20米2米约计2#连接烟管5T22米9米约计三通4T20米3米西侧管廊有障碍，标咼7.5米2、吊车站位图3、吊车选择1）、大件吊装根据吊车站位图及省煤器、汽包、过热器、燃烧室的参数计划选用400吨汽车吊进行现场大件的吊装作业，400吨吊车的参数如下：作业半径22米，高度25.7米，吊重52吨，满足汽包、省煤器、过热器的吊装条件；作业半径24米，高度30.8米，吊重45.5吨，满足燃烧室的吊装条件；附400吨吊车性能表2）、小件吊装因吊车站位受限，吊装小件吊车分两次站位，第一次站位在主吊车位置，主要吊件为1#烟管、2#烟管，第二次站位在三通的正西方向，作业半径25〜26米。根据吊车站位点及1#烟管、2#烟管、膨胀节、三通的参数计划选用110吨汽车吊进行现场小件的吊装作业，110吨吊车的参数如下：作业半径26米，高度31.9米，吊重7.3吨，满足烟管、膨胀节、三通的吊装条件；附110吨吊车性能表4、拆除顺序及措施1）断开连接余锅所有管道，油气必须经过吹扫并检测合格后方能进行动火作业；2）利用110T吊车先拆除可利用件（阀门、膨胀节、三通等），必要部件进行现场加固。吊车在主吊位置站位后，可在拆除完成阀门后，拆除1#烟管、2#烟管及妨碍大件吊装的梯子平台等。吊车在北侧站位后可先拆除膨胀节、三通及相连接的烟管等；此项工作吊车分两次站位完成，现场还需要配备5T的拖车、25T吊车各一台，及时把拆除的部件运离现场进行下一步工作。3）小件拆除完成后，把省煤器、汽包、过热器、燃烧室之间相连焊缝、平台、螺栓全部拆除，并确认断开，400T吊车进场开始吊装作业。4）利用设备原有吊耳，依次拆除1#省煤器、2#省煤器、2#过热器、1#过热器、汽包、燃烧室。此项工作主吊车一次站位完成，现场还需要配备50T的拖车、100吨的汽车吊各一台，及时把拆除的部件运离现场进行下一步工作。100T吊车主要用于设备的卸车使用。5、施工安全措施及文明施工1）吊车司机、起重工及其他特种作业人员必须持证上岗；2）动火前必须办理动火手续；3）设立专职安全员，对现场施工进行不间断的监督；4）劳保设施齐全；5）建立畅通的联系系统，随时沟通及解决现场的突发事件。6）做到工完料净场地清，并对再利用件采取保护措施。第二部分安装一、锅炉基本情况余热锅炉主要参数：蒸汽出口压力3.82MPa蒸汽出口温度410°C给水温度135°C入炉烟气量92700Nm3/n入炉烟气温度520C排烟温度180C二、编制依据1、《特种设备安全监察条例》2、《锅炉安全技术监察规程》TSGG001-20123、《锅炉安装工程施工及验收规范》GB50273-20094、《工业金属管道工程施工规范》GB50235-20105、《工业金属管道工程施工质量验收规范》GB50184-20116、锅炉随机图纸及安装使用说明书等技术资料三、主要工程量名称数量钢结构38・15T高温过热器1台低温过热器2台高温省煤器1台低温省煤器2台四、施工准备锅炉安装前首先熟悉锅炉图纸与锅炉安装有关方面的技术资料、规范、规程锅炉随机资料必须齐全（如：总图、产品合格证、质量证明书、设备清单、安装使用说明书），安装前应组织有关人员对锅炉图纸进行会审，发现问题及时解决。施工机具准备电焊机6台，氧气—乙炔割具3套，焊条烘干箱1台，保温筒4个，磨光...
