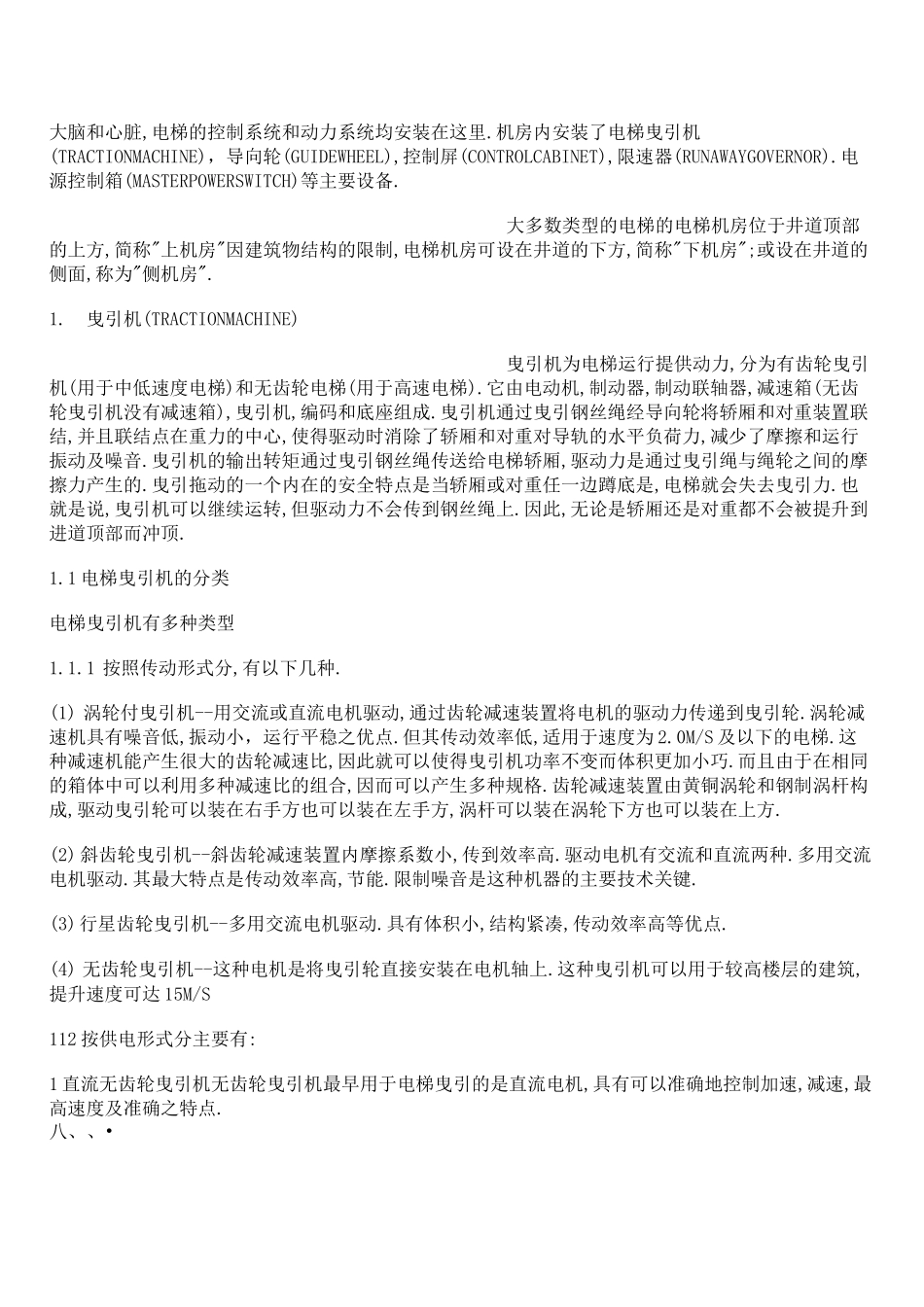

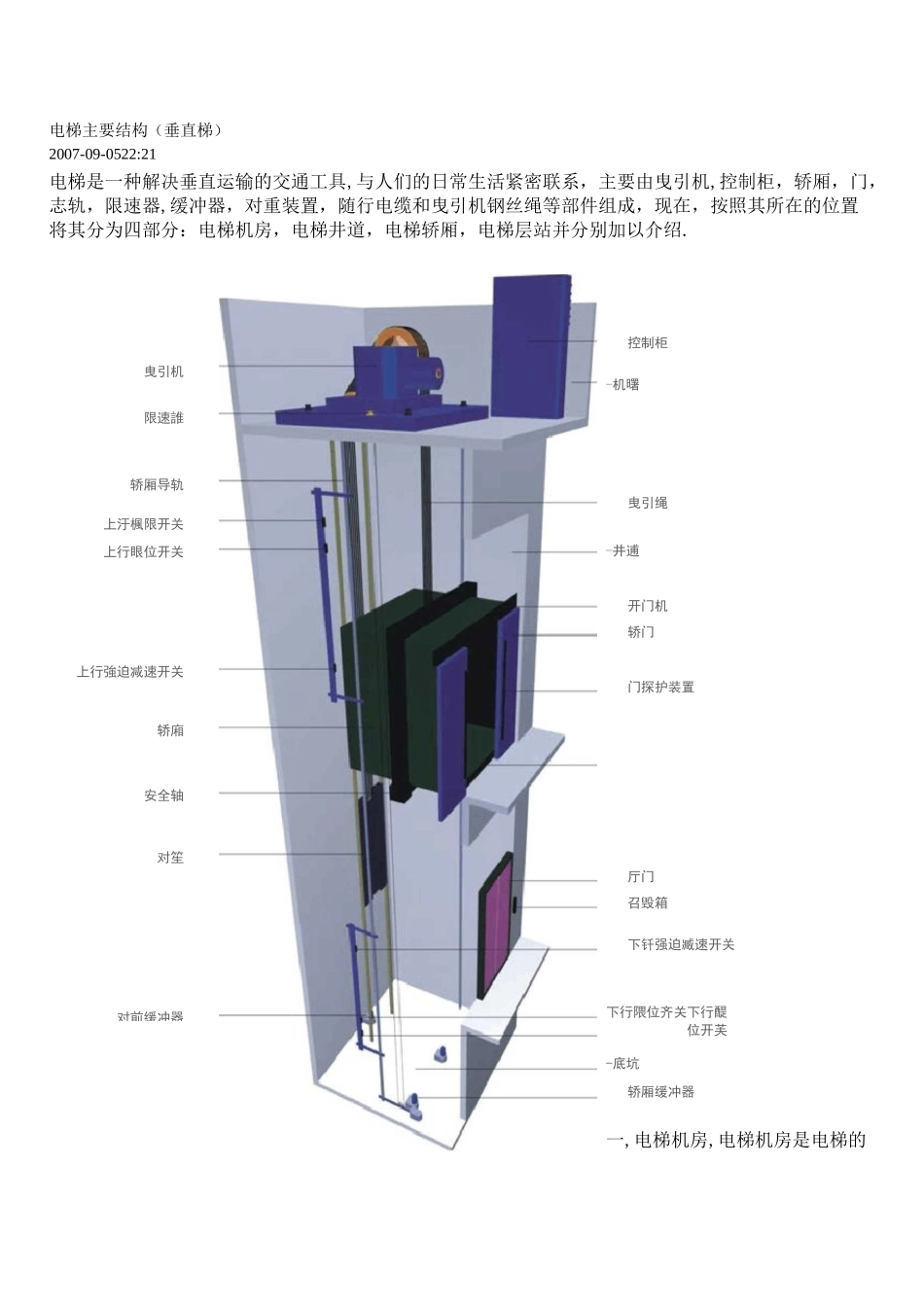

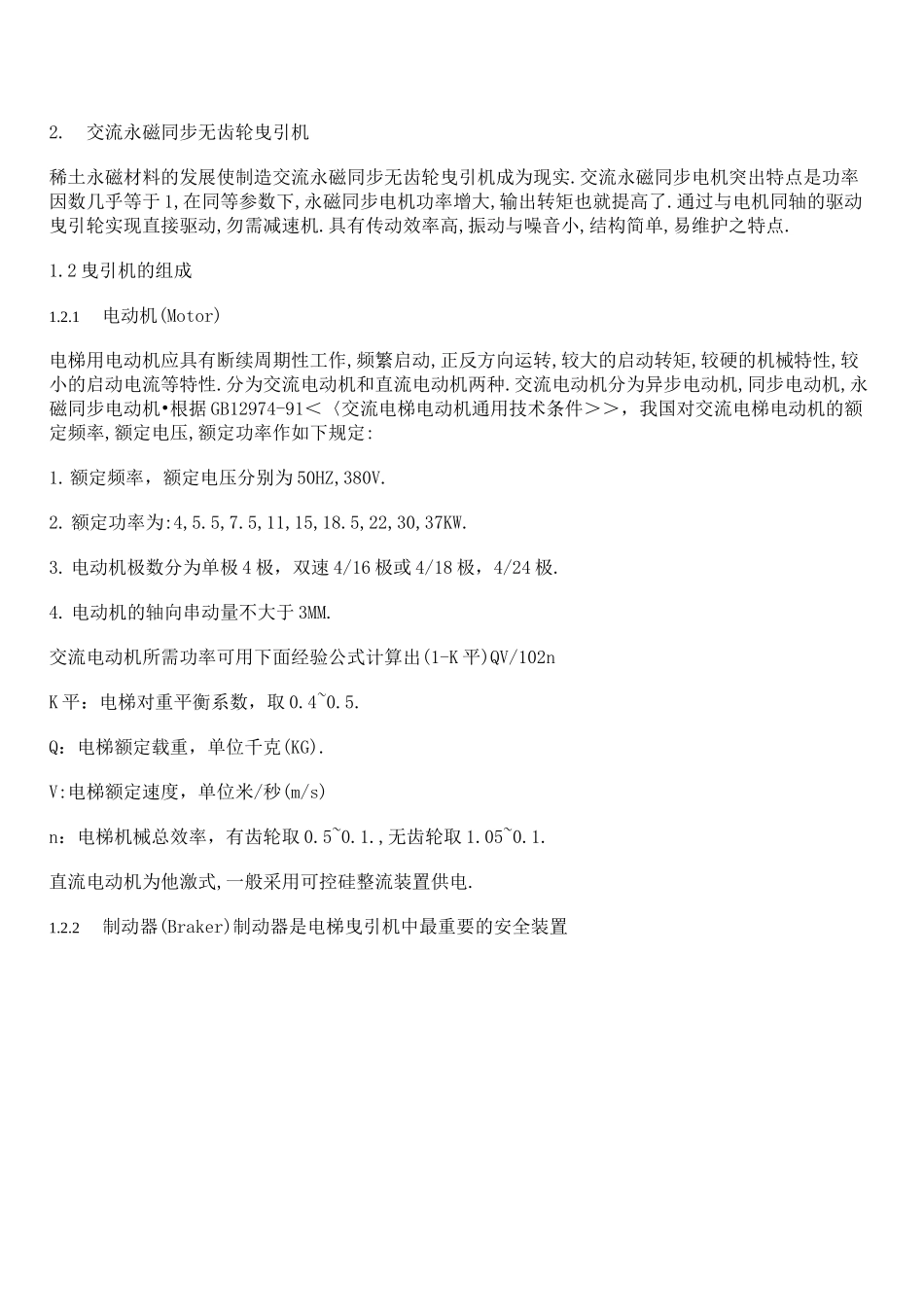

电梯主要结构（垂直梯）2007-09-0522:21电梯是一种解决垂直运输的交通工具,与人们的日常生活紧密联系，主要由曳引机,控制柜，轿厢，门，志轨，限速器,缓冲器，对重装置，随行电缆和曳引机钢丝绳等部件组成，现在，按照其所在的位置将其分为四部分：电梯机房，电梯井道，电梯轿厢，电梯层站并分别加以介绍.控制柜-机曙曳引绳-井逋开门机轿门门探护装置厅门召毁箱下钎强迫臧速开关下行隈位齐关下行醍位开芙-底坑轿厢缓冲器一,电梯机房,电梯机房是电梯的曳引机限速誰轿厢导轨上汙楓限开关上行眼位开关上行強迫减速开关轿廂安全轴对笙对前缓冲器大脑和心脏,电梯的控制系统和动力系统均安装在这里.机房内安装了电梯曳引机(TRACTIONMACHINE)，导向轮(GUIDEWHEEL),控制屏(CONTROLCABINET),限速器(RUNAWAYGOVERNOR).电源控制箱(MASTERPOWERSWITCH)等主要设备.大多数类型的电梯的电梯机房位于井道顶部的上方,简称"上机房"因建筑物结构的限制,电梯机房可设在井道的下方,简称"下机房";或设在井道的侧面,称为"侧机房".1.曳引机(TRACTIONMACHINE)曳引机为电梯运行提供动力,分为有齿轮曳引机(用于中低速度电梯)和无齿轮电梯(用于高速电梯).它由电动机,制动器,制动联轴器,减速箱(无齿轮曳引机没有减速箱),曳引机,编码和底座组成.曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置联结,并且联结点在重力的中心,使得驱动时消除了轿厢和对重对导轨的水平负荷力,减少了摩擦和运行振动及噪音.曳引机的输出转矩通过曳引钢丝绳传送给电梯轿厢,驱动力是通过曳引绳与绳轮之间的摩擦力产生的.曳引拖动的一个内在的安全特点是当轿厢或对重任一边蹲底是,电梯就会失去曳引力.也就是说,曳引机可以继续运转,但驱动力不会传到钢丝绳上.因此,无论是轿厢还是对重都不会被提升到进道顶部而冲顶.1.1电梯曳引机的分类电梯曳引机有多种类型1.1.1按照传动形式分,有以下几种.(1)涡轮付曳引机--用交流或直流电机驱动,通过齿轮减速装置将电机的驱动力传递到曳引轮.涡轮减速机具有噪音低,振动小，运行平稳之优点.但其传动效率低,适用于速度为2.0M/S及以下的电梯.这种减速机能产生很大的齿轮减速比,因此就可以使得曳引机功率不变而体积更加小巧.而且由于在相同的箱体中可以利用多种减速比的组合,因而可以产生多种规格.齿轮减速装置由黄铜涡轮和钢制涡杆构成,驱动曳引轮可以装在右手方也可以装在左手方,涡杆可以装在涡轮下方也可以装在上方.(2)斜齿轮曳引机--斜齿轮减速装置内摩擦系数小,传到效率高.驱动电机有交流和直流两种.多用交流电机驱动.其最大特点是传动效率高,节能.限制噪音是这种机器的主要技术关键.(3)行星齿轮曳引机--多用交流电机驱动.具有体积小,结构紧凑,传动效率高等优点.(4)无齿轮曳引机--这种电机是将曳引轮直接安装在电机轴上.这种曳引机可以用于较高楼层的建筑,提升速度可达15M/S112按供电形式分主要有:1直流无齿轮曳引机无齿轮曳引机最早用于电梯曳引的是直流电机,具有可以准确地控制加速,减速,最高速度及准确之特点.八、、•2.交流永磁同步无齿轮曳引机稀土永磁材料的发展使制造交流永磁同步无齿轮曳引机成为现实.交流永磁同步电机突出特点是功率因数几乎等于1,在同等参数下,永磁同步电机功率增大,输出转矩也就提高了.通过与电机同轴的驱动曳引轮实现直接驱动,勿需减速机.具有传动效率高,振动与噪音小,结构简单,易维护之特点.1.2曳引机的组成1.2.1电动机(Motor)电梯用电动机应具有断续周期性工作,频繁启动,正反方向运转,较大的启动转矩,较硬的机械特性,较小的启动电流等特性.分为交流电动机和直流电动机两种.交流电动机分为异步电动机,同步电动机,永磁同步电动机•根据GB12974-91＜〈交流电梯电动机通用技术条件＞＞，我国对交流电梯电动机的额定频率,额定电压,额定功率作如下规定:1.额定频率，额定电压分别为50HZ,380V.2.额定功率为:4,5.5,7.5,11,15,18.5,22,30,37KW.3.电动机极数分为单极4极，双速4/16极或4/18极，4/24极.4.电动机的轴向串动量不大于3MM.交流电动机所需功率可用下面经验公式计算出(1-K平)QV/102nK平：电梯对重平衡系数，取0.4~0.5.Q：电梯额定载重，单位千克(KG).V:电梯额定速度，单位米/...
