深基坑支护方案VIP免费

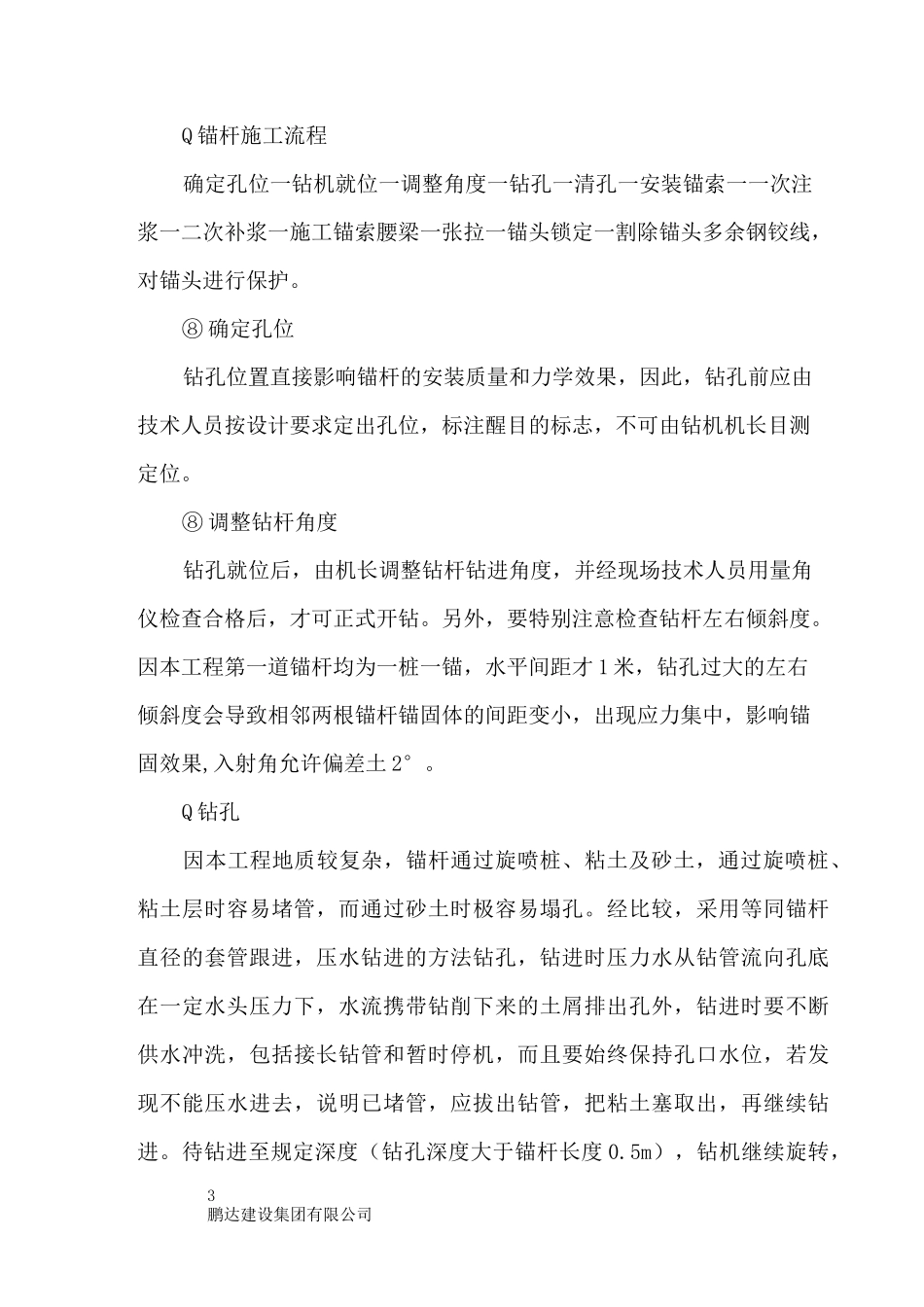

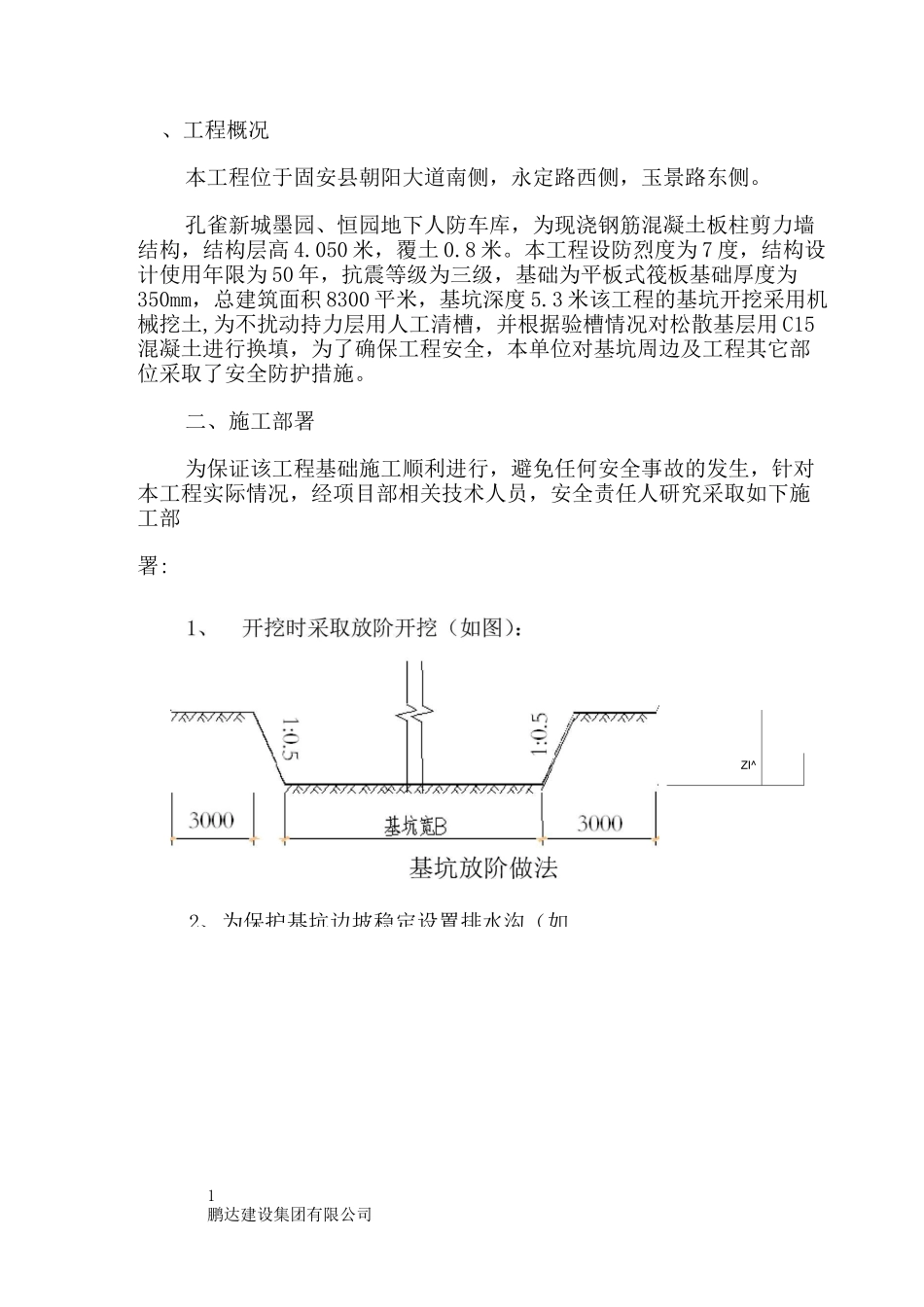

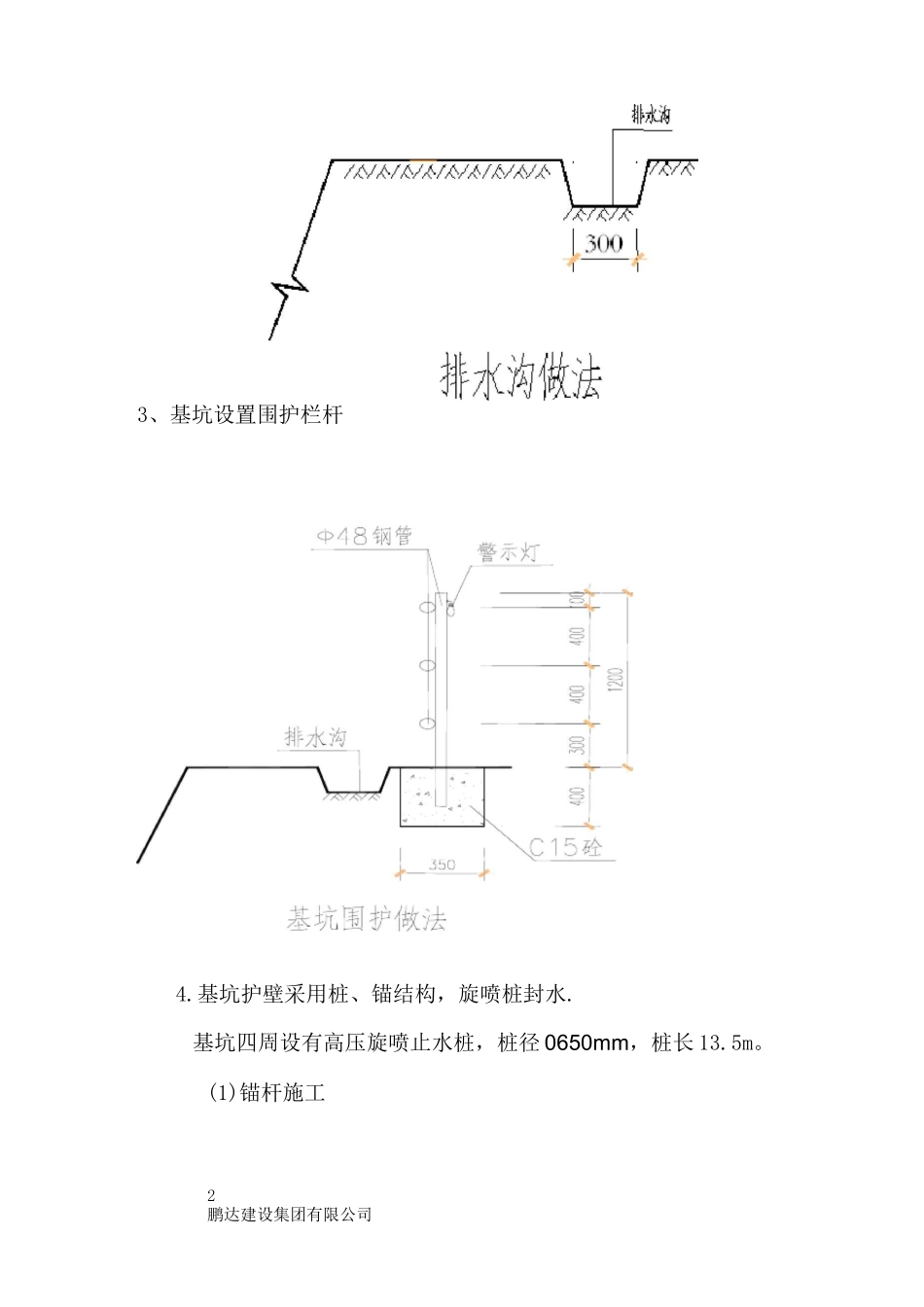

ZI^1鹏达建设集团有限公司、工程概况本工程位于固安县朝阳大道南侧，永定路西侧，玉景路东侧。孔雀新城墨园、恒园地下人防车库，为现浇钢筋混凝土板柱剪力墙结构，结构层高4.050米，覆土0.8米。本工程设防烈度为7度，结构设计使用年限为50年，抗震等级为三级，基础为平板式筏板基础厚度为350mm，总建筑面积8300平米，基坑深度5.3米该工程的基坑开挖采用机械挖土,为不扰动持力层用人工清槽，并根据验槽情况对松散基层用C15混凝土进行换填，为了确保工程安全，本单位对基坑周边及工程其它部位采取了安全防护措施。二、施工部署为保证该工程基础施工顺利进行，避免任何安全事故的发生，针对本工程实际情况，经项目部相关技术人员，安全责任人研究采取如下施工部署:2、为保护基坑边坡稳定设置排水沟（如2鹏达建设集团有限公司3、基坑设置围护栏杆4.基坑护壁采用桩、锚结构，旋喷桩封水.基坑四周设有高压旋喷止水桩，桩径0650mm，桩长13.5m。(1)锚杆施工3鹏达建设集团有限公司Q锚杆施工流程确定孔位一钻机就位一调整角度一钻孔一清孔一安装锚索一一次注浆一二次补浆一施工锚索腰梁一张拉一锚头锁定一割除锚头多余钢铰线，对锚头进行保护。⑧确定孔位钻孔位置直接影响锚杆的安装质量和力学效果，因此，钻孔前应由技术人员按设计要求定出孔位，标注醒目的标志，不可由钻机机长目测定位。⑧调整钻杆角度钻孔就位后，由机长调整钻杆钻进角度，并经现场技术人员用量角仪检查合格后，才可正式开钻。另外，要特别注意检查钻杆左右倾斜度。因本工程第一道锚杆均为一桩一锚，水平间距才1米，钻孔过大的左右倾斜度会导致相邻两根锚杆锚固体的间距变小，出现应力集中，影响锚固效果,入射角允许偏差土2°。Q钻孔因本工程地质较复杂，锚杆通过旋喷桩、粘土及砂土，通过旋喷桩、粘土层时容易堵管，而通过砂土时极容易塌孔。经比较，采用等同锚杆直径的套管跟进，压水钻进的方法钻孔，钻进时压力水从钻管流向孔底在一定水头压力下，水流携带钻削下来的土屑排出孔外，钻进时要不断供水冲洗，包括接长钻管和暂时停机，而且要始终保持孔口水位，若发现不能压水进去，说明已堵管，应拔出钻管，把粘土塞取出，再继续钻进。待钻进至规定深度（钻孔深度大于锚杆长度0.5m），钻机继续旋转，4鹏达建设集团有限公司并压水冲洗残留在孔中的土屑，直到流出的水不浑浊为止。此时应安插锚索，并立即注浆。⑨锚索的制作与安装A.每根钢铰线的下料长度=锚杆设计长度+腰梁的宽度+锚索张拉时端部最小长度（与选用的千斤顶有关）。本工程为：下料长度=锚杆设计长度+l.lm。B.钢铰线自由段部分应满涂黄油，并套入塑料管，两端绑牢，以保证自由段的钢铰线能伸缩自由。C.捆扎钢铰线隔离架沿锚杆长度方向每隔1.5m设置一个。D.锚索的安插锚索加工完成，经检查合格后，安装前小心运至孔口。入孔前将4"镀锌管（作注浆管）平行并入一起，然后将锚索与注浆管同步送入孔内，直到孔口外端剩1.1m为止。如发现锚索安插人管内困难，说明钻管内有粘土堵管，不要再继续用力插入，使钢铰线与隔离架松散，而应把钻管拔出,清除出钻孔内的粘土，重新在厚位钻孔到位。E.注浆a.本工程采用边注浆边拔管的注浆方法，拔管比注浆迟后不小于5m。b.采用425。普通硅酸盐水泥配制水泥浆，水灰比控制在0.4〜0.45,注浆压力控制在0.4〜0.6Mpa，直到孔口溢出浆。此时就把钻管全5鹏达建设集团有限公司部拨出,注浆管不拔。c.接着用水泥袋湿粘土加钢板封口，并严密堵实，以0.4〜0.6Mpa稳压注浆5分钟，才拔出注浆管。d.注浆量要大于其理论计算量的1.2倍。本工程所有锚杆的注浆量均大于1.25倍。F.锚索张拉与锁定a.张拉前首先处理好腰梁表面锚索孔口使其平整，避免张拉应力集中，加垫一200X200X8的钢板，用60KN的拉力进行预拉。b.张拉时，锚固体的强度应达到l5Mpa（以试块试压为依据）。c.考虑到设计要求张拉荷载要达到设计拉力，而锁定荷载为设计拉力的85%,因此张拉时的锚头处不放锁片，张拉荷载达设计拉力后，卸荷到0,再锚头安插锁片，才张拉到锁定荷载。d.张拉过程中，按照设计要求张拉荷载分级及观测时间进行，每级加荷等级观测时间内，测读锚头位移不应少于3次。...
