基坑变形监测方案VIP免费

基坑变形监测方案_第1页
1/11
基坑变形监测方案_第2页
2/11
基坑变形监测方案_第3页
3/11

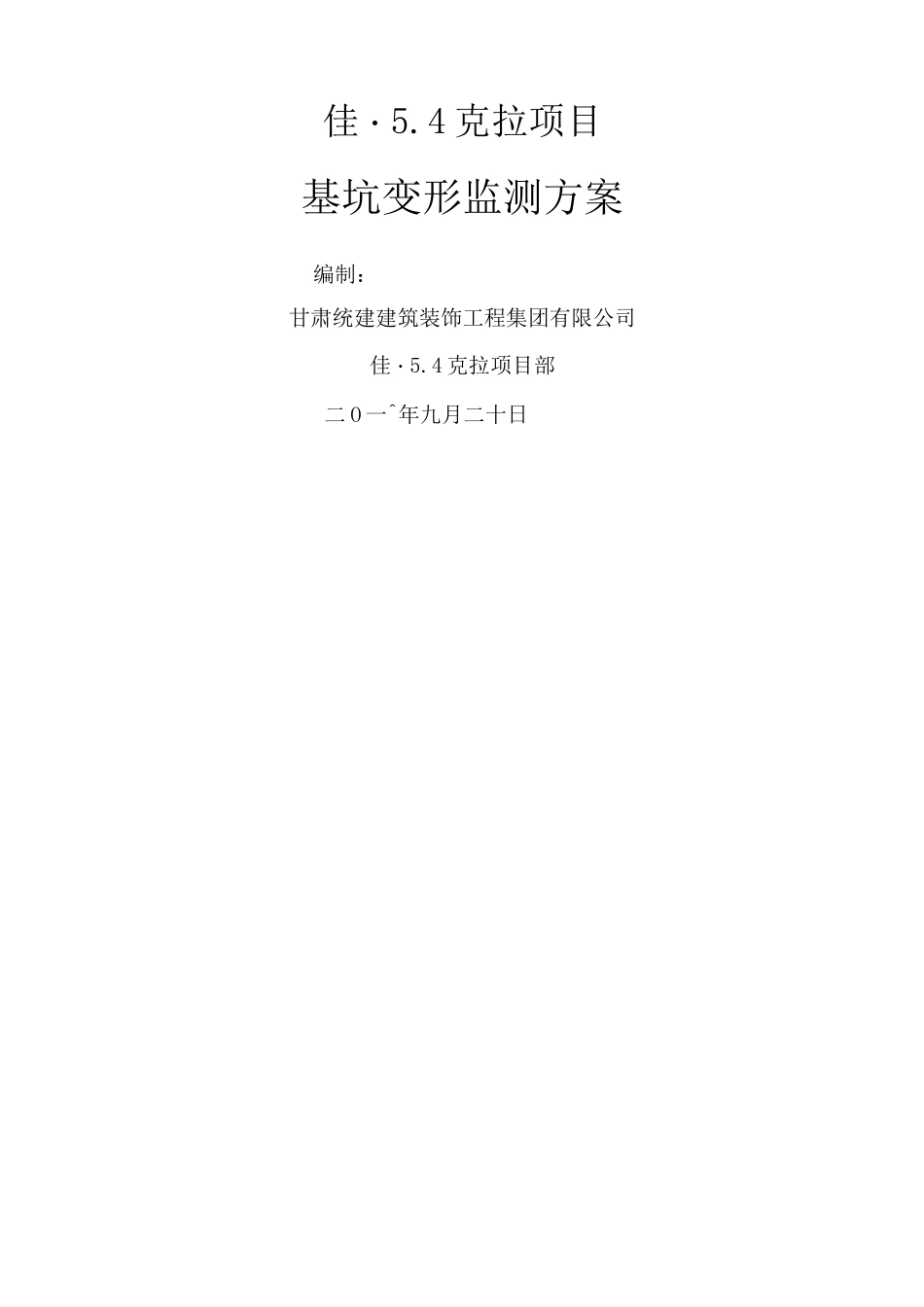

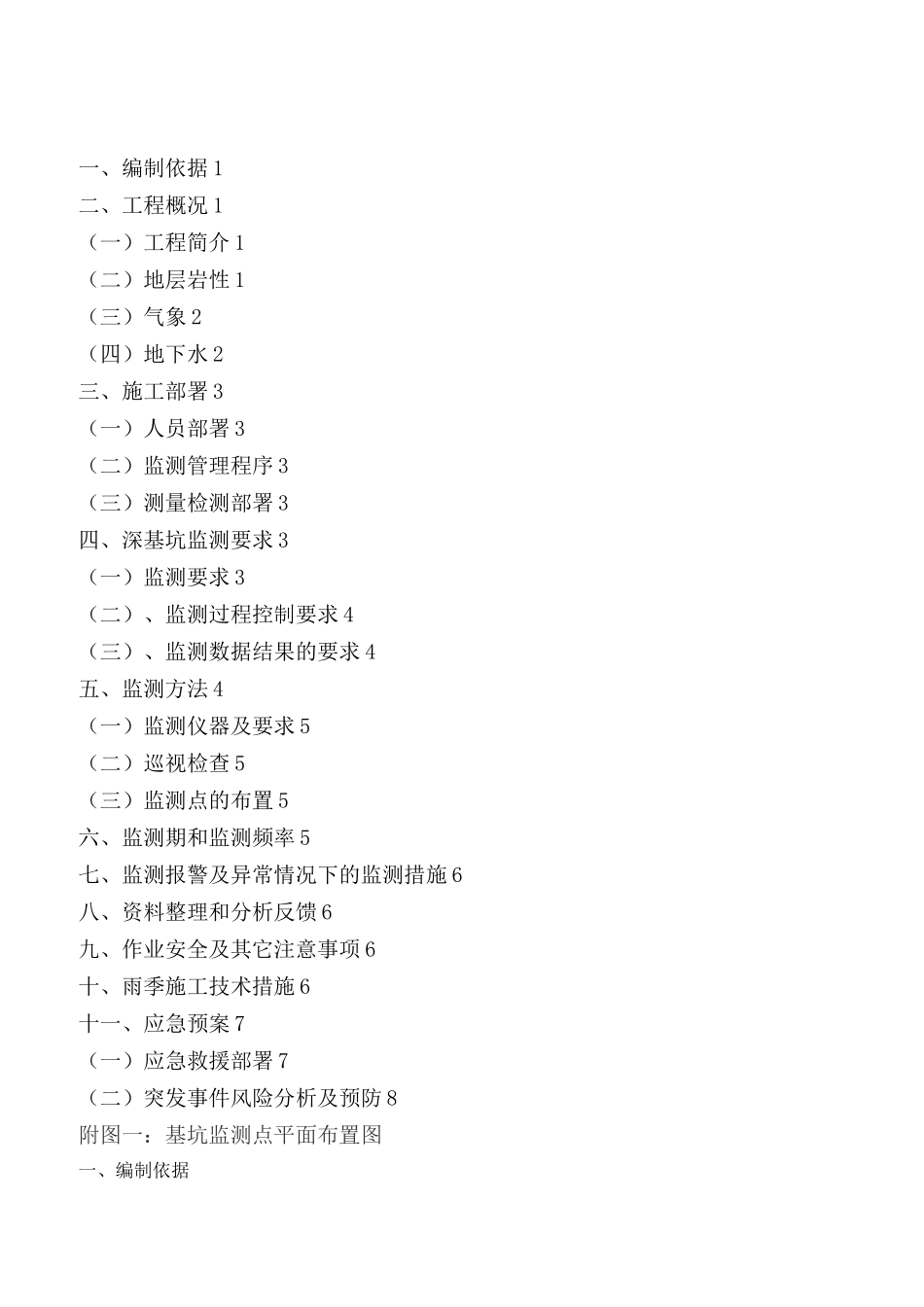

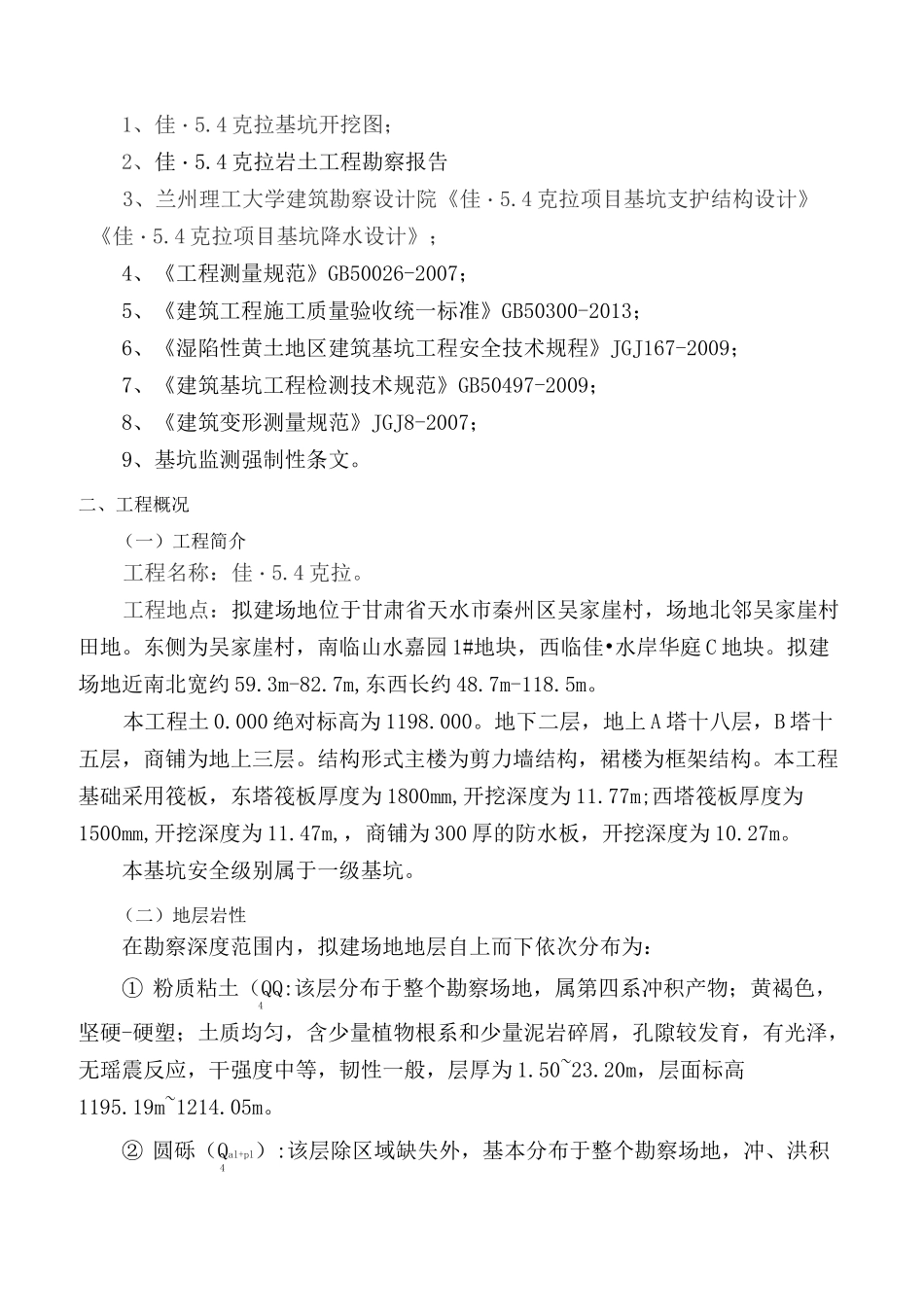

佳・5.4克拉项目基坑变形监测方案编制:甘肃统建建筑装饰工程集团有限公司佳・5.4克拉项目部二O一^年九月二十日一、编制依据1二、工程概况1(一)工程简介1(二)地层岩性1(三)气象2(四)地下水2三、施工部署3(一)人员部署3(二)监测管理程序3(三)测量检测部署3四、深基坑监测要求3(一)监测要求3(二)、监测过程控制要求4(三)、监测数据结果的要求4五、监测方法4(一)监测仪器及要求5(二)巡视检查5(三)监测点的布置5六、监测期和监测频率5七、监测报警及异常情况下的监测措施6八、资料整理和分析反馈6九、作业安全及其它注意事项6十、雨季施工技术措施6十一、应急预案7(一)应急救援部署7(二)突发事件风险分析及预防8附图一:基坑监测点平面布置图一、编制依据1、佳・5.4克拉基坑开挖图;2、佳・5.4克拉岩土工程勘察报告3、兰州理工大学建筑勘察设计院《佳・5.4克拉项目基坑支护结构设计》《佳・5.4克拉项目基坑降水设计》;4、《工程测量规范》GB50026-2007;5、《建筑工程施工质量验收统一标准》GB50300-2013;6、《湿陷性黄土地区建筑基坑工程安全技术规程》JGJ167-2009;7、《建筑基坑工程检测技术规范》GB50497-2009;8、《建筑变形测量规范》JGJ8-2007;9、基坑监测强制性条文。二、工程概况(一)工程简介工程名称:佳・5.4克拉。工程地点:拟建场地位于甘肃省天水市秦州区吴家崖村,场地北邻吴家崖村田地。东侧为吴家崖村,南临山水嘉园1#地块,西临佳•水岸华庭C地块。拟建场地近南北宽约59.3m-82.7m,东西长约48.7m-118.5m。本工程土0.000绝对标高为1198.000。地下二层,地上A塔十八层,B塔十五层,商铺为地上三层。结构形式主楼为剪力墙结构,裙楼为框架结构。本工程基础采用筏板,东塔筏板厚度为1800mm,开挖深度为11.77m;西塔筏板厚度为1500mm,开挖深度为11.47m,,商铺为300厚的防水板,开挖深度为10.27m。本基坑安全级别属于一级基坑。(二)地层岩性在勘察深度范围内,拟建场地地层自上而下依次分布为:①粉质粘土(QQ:该层分布于整个勘察场地,属第四系冲积产物;黄褐色,4坚硬-硬塑;土质均匀,含少量植物根系和少量泥岩碎屑,孔隙较发育,有光泽,无瑶震反应,干强度中等,韧性一般,层厚为1.50~23.20m,层面标高1195.19m~1214.05m。②圆砾(Qal+pl):该层除区域缺失外,基本分布于整个勘察场地,冲、洪积4成因,青灰色,重型动力触探试验修正值N63.5=14.6~23.4击,中密-密实,接触排列,磨圆度较好,颗粒形状呈圆状-亚圆状,级配较好,颗粒间充填物以中粗砂为主,含少量粉土,骨架颗粒成分主要为变质岩、石英岩和花岗岩等,中风化,圆砾一般粒径为0.20~2.00cm,偶含卵石及漂石。层面埋深1.50m~23.20m,厚度2.00~5.20m,层面标高1187.80~1196.23m。③强风化泥岩(N):该层分布于整个场地,半成岩,褐红色-灰绿色,微裂隙及风华裂隙较发育,中密-密实,矿物成分以蒙脱石、绿泥石,高岭石、白云母等为主,泥钙质胶结,碎屑结构,中厚层状构造,岩芯呈短柱状,具有遇水易软化的特点,强风化泥岩岩体基本质量等级V级。层面埋深3.50~25.60m,厚度1.20~6.70m,层面标高1187.20~1196.43m。④中风化泥岩(N):该层分布整个场地,半成岩,褐红色-灰绿色,见微裂隙,致密;矿物成分以蒙脱石、绿泥石、高岭石、白云母、长石、石英等为主,泥钙质胶结,碎屑结构,巨厚层状构造,岩芯呈短桩状,具有遇水易软化的特点,未经扰动时坚硬,岩体基本质量等级为W级。层面埋深5.70~28.10m,勘察厚度34~14.0(未揭穿),层面标高1185.50~1191.45m。(三)气象天水市气候类型属暖温带轻冰冻中湿区,据天气气象局资料,本区多年平均气温10.9°C,极端最高气温37.2°C,极端最低气温-19.2°C,历年最冷月相对湿度平均62%,最热月平均湿度73%,年最大降水量537.5mm,降水多集中在7、8、9月份,多暴雨,夏季多东北风,夏季平均风速1.2m/s,冬季多东风,冬季平均风速1.3m/s,30年遇最大风速21.8m/s,年雷暴日16.2天,年沙暴日1.0天,年雾日数2.1天,历年最大积雪厚度15cm,地表有季节性冻土,标准冻土深度0.61m,场地内无地表水。(四)地下水根据区域水文地质资料和勘察...
