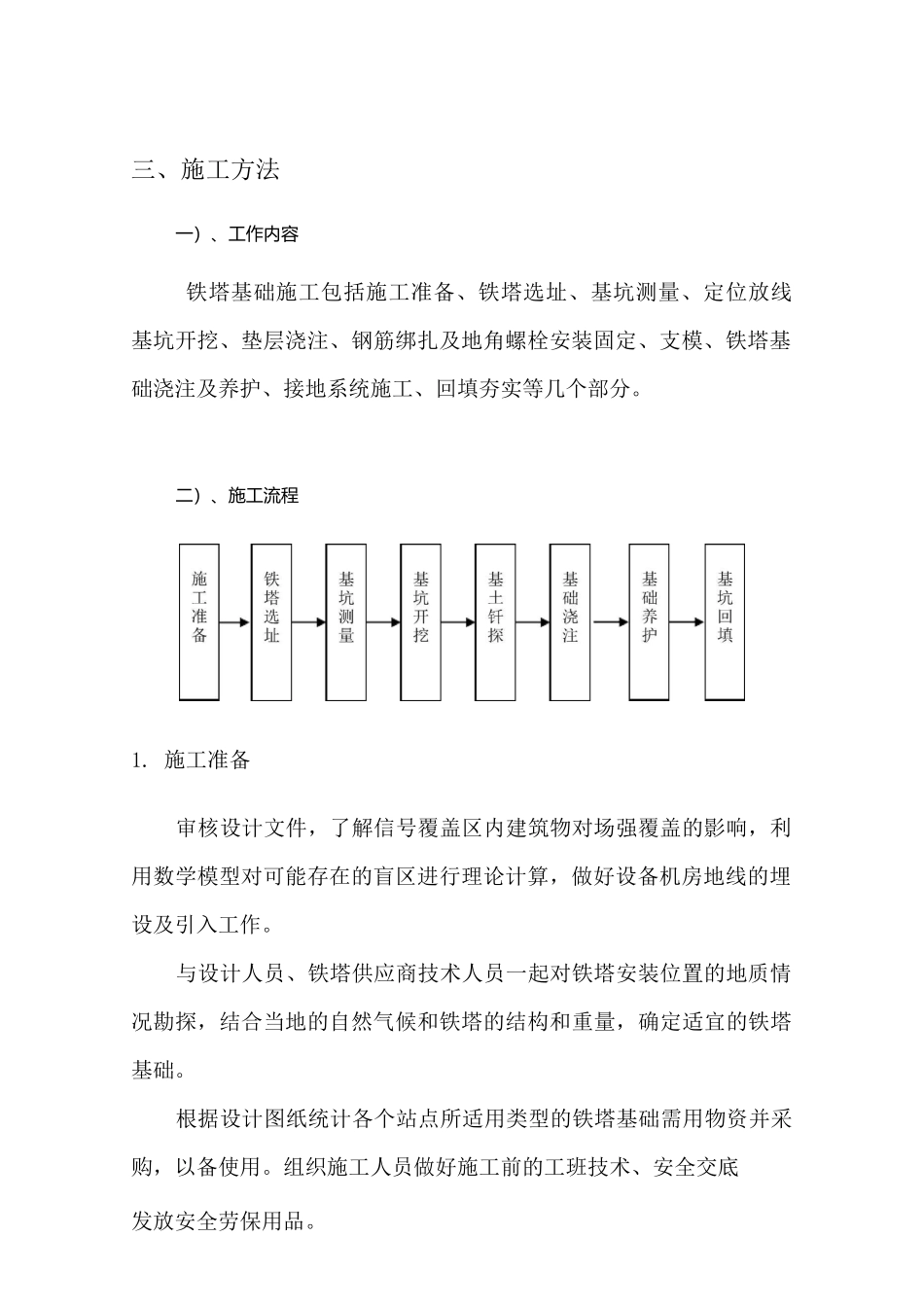

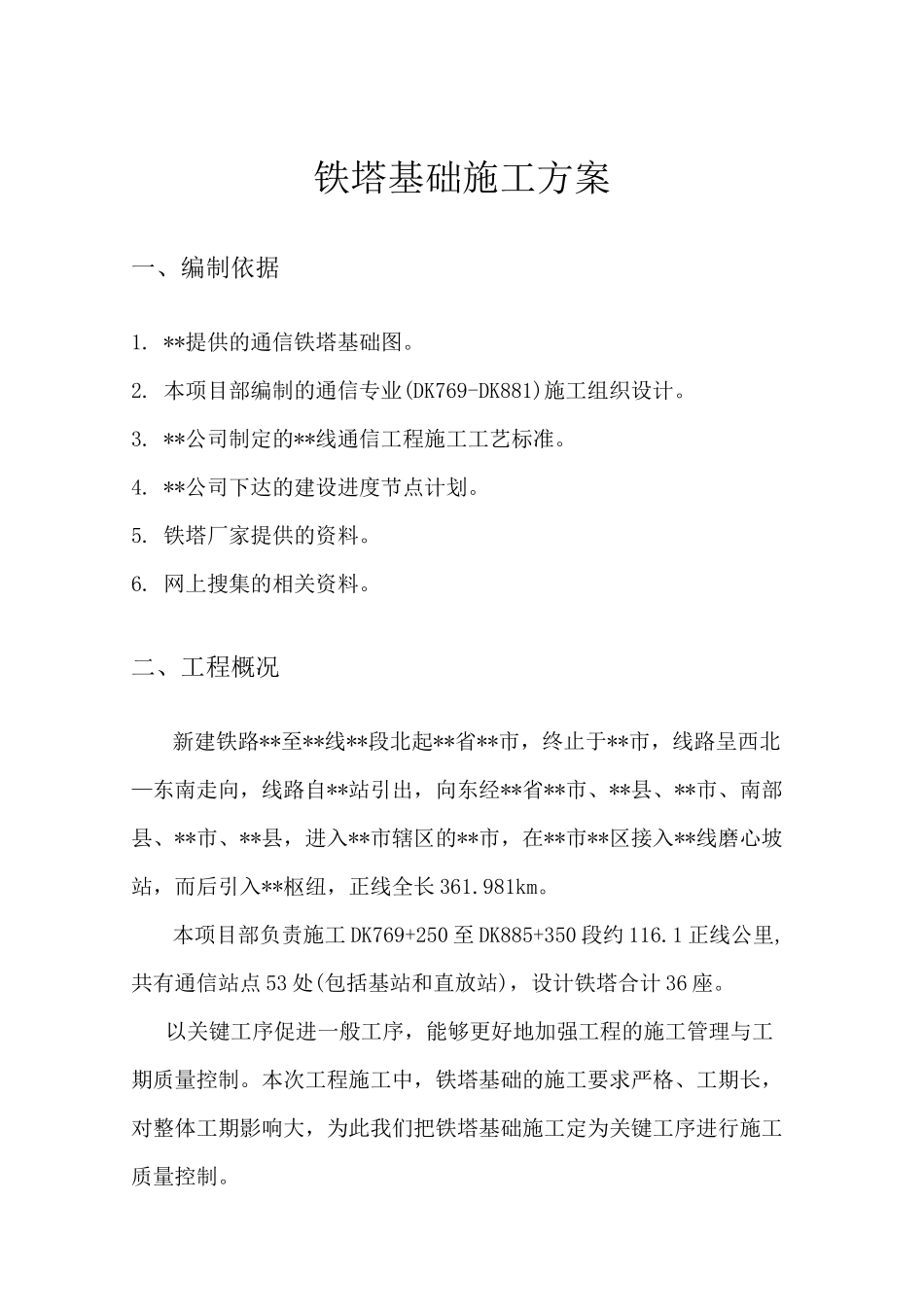

****至**北段通信工程铁塔基础施工方案铁塔基础施工方案一、编制依据1.**提供的通信铁塔基础图。2.本项目部编制的通信专业(DK769-DK881)施工组织设计。3.**公司制定的**线通信工程施工工艺标准。4.**公司下达的建设进度节点计划。5.铁塔厂家提供的资料。6.网上搜集的相关资料。二、工程概况新建铁路**至**线**段北起**省**市，终止于**市，线路呈西北—东南走向，线路自**站引出，向东经**省**市、**县、**市、南部县、**市、**县，进入**市辖区的**市，在**市**区接入**线磨心坡站，而后引入**枢纽，正线全长361.981km。本项目部负责施工DK769+250至DK885+350段约116.1正线公里,共有通信站点53处(包括基站和直放站)，设计铁塔合计36座。以关键工序促进一般工序，能够更好地加强工程的施工管理与工期质量控制。本次工程施工中，铁塔基础的施工要求严格、工期长，对整体工期影响大，为此我们把铁塔基础施工定为关键工序进行施工质量控制。三、施工方法一）、工作内容铁塔基础施工包括施工准备、铁塔选址、基坑测量、定位放线基坑开挖、垫层浇注、钢筋绑扎及地角螺栓安装固定、支模、铁塔基础浇注及养护、接地系统施工、回填夯实等几个部分。二）、施工流程1.施工准备审核设计文件，了解信号覆盖区内建筑物对场强覆盖的影响，利用数学模型对可能存在的盲区进行理论计算，做好设备机房地线的埋设及引入工作。与设计人员、铁塔供应商技术人员一起对铁塔安装位置的地质情况勘探，结合当地的自然气候和铁塔的结构和重量，确定适宜的铁塔基础。根据设计图纸统计各个站点所适用类型的铁塔基础需用物资并采购，以备使用。组织施工人员做好施工前的工班技术、安全交底发放安全劳保用品。2.铁塔选址前期选址对基础设计影响较大，直接决定了铁塔投资成本，基站应选择在地形平坦、地质良好的地段，避开断层、土坡边缘、古河道和有可能塌方、滑坡和有开采价值的地下矿藏或古迹遗址的地方。同时在选择时还要对场地周围地质条件进行前期勘察和判别，尽可能选择在地质条件相对较好的地方和交通比较便利的地方。本次施工中铁塔基础位置设计图中已明确，我们将根据房建专业设计图纸，与房建单位的技术人员一起划定铁塔基础的位置，铁塔基础的位置在满足规范要求基础上，与附近建筑物要保持一定的安全距离，确定基础施工时不影响建筑物的稳定性。3.基坑测量基坑放样之前，应先对房间专业提供的场坪标高进行复测，若符合设计数据，则可进行后续作业，若与设计数据有偏差，则应及时汇报项目部。待设计确认后方可进行后续工作。按照设计图，在铁塔基础部位划白线，确定铁塔基础的开挖位置。放样需考虑支模位置。经复测符合要求后允许开挖。4.基坑开挖基础开挖，分为人工开挖和机械开挖。根据放线的实际位置进行开挖。开挖前需确定±0的位置。按照施工图纸所示的基础深度，确定开挖深度。无论是人工还是机械操作，需要控制开挖深度及基础标高，在确定开挖深度后，按图纸要求控制铁塔基础坑的开挖深度，从而才能保证基础砼的外露标高在施工图要求范围内。最终将铁塔基础、油机基础、方舱基础等土建的标高尽时控制在同一水平面上。基坑测量放样后，将测量资料交基础作业人员实施基坑开挖作业，开挖时保证位置、深度符合设计文件和铁塔供应商提供的图纸和说明书的要求。当基坑土松软时，对坑壁采取档板支撑防护，对坑底进行夯实处理。开挖时按规范做放坡，以保证施工安全。开挖出弃土应堆放在距坑口1米以外的地方。在软土及地下水严重地段开挖时，边开挖边用木板进行支撑，木板的厚度应大于5cm,必要时浇注钢筋混凝土支撑墙，确保施工人员及附近建筑物安全。可使用机械开挖地段尽量使用机械开挖，以保证工期。我们的开挖深度将根据房建专业提供场坪的标高（正负零）来确定。所以，每个站点开挖时，均须与房建施工人员取得联系，事先确认场坪参照点。基础开挖尺寸：铁塔类型基坑底部大小20m四管塔4.8mX4.8mX2.5m30m四管塔5.2mX5.2mX2.8m40m四管塔6.2mX6.2mX3.1m50m四管塔7mX7mX3.1m5．基础钎探基础坑开挖清理后进行地基钎探，做出钎探记录，并根据结果算出地基承载力，如果与设计地质情况相符，将坑底找平夯实，...
