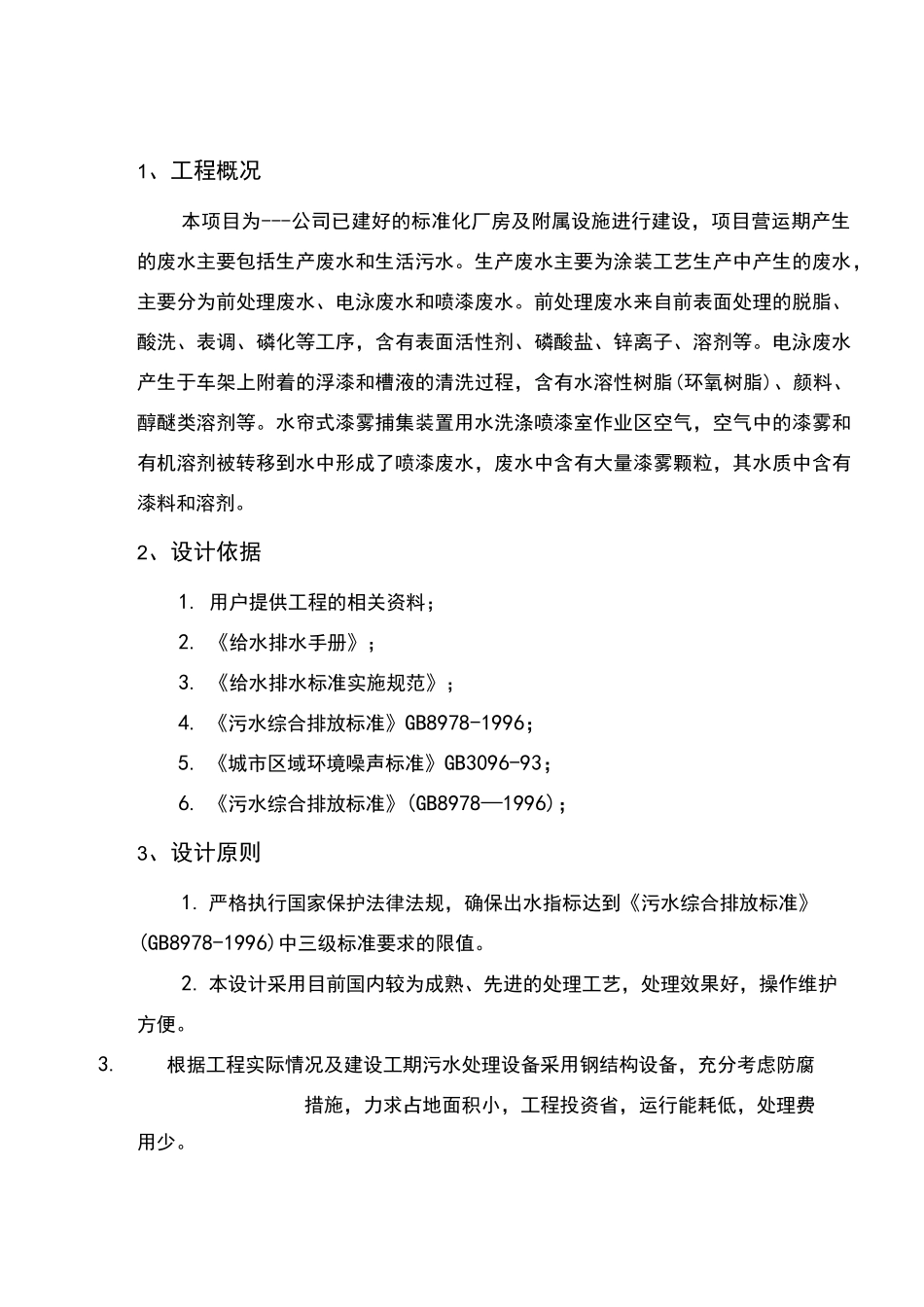

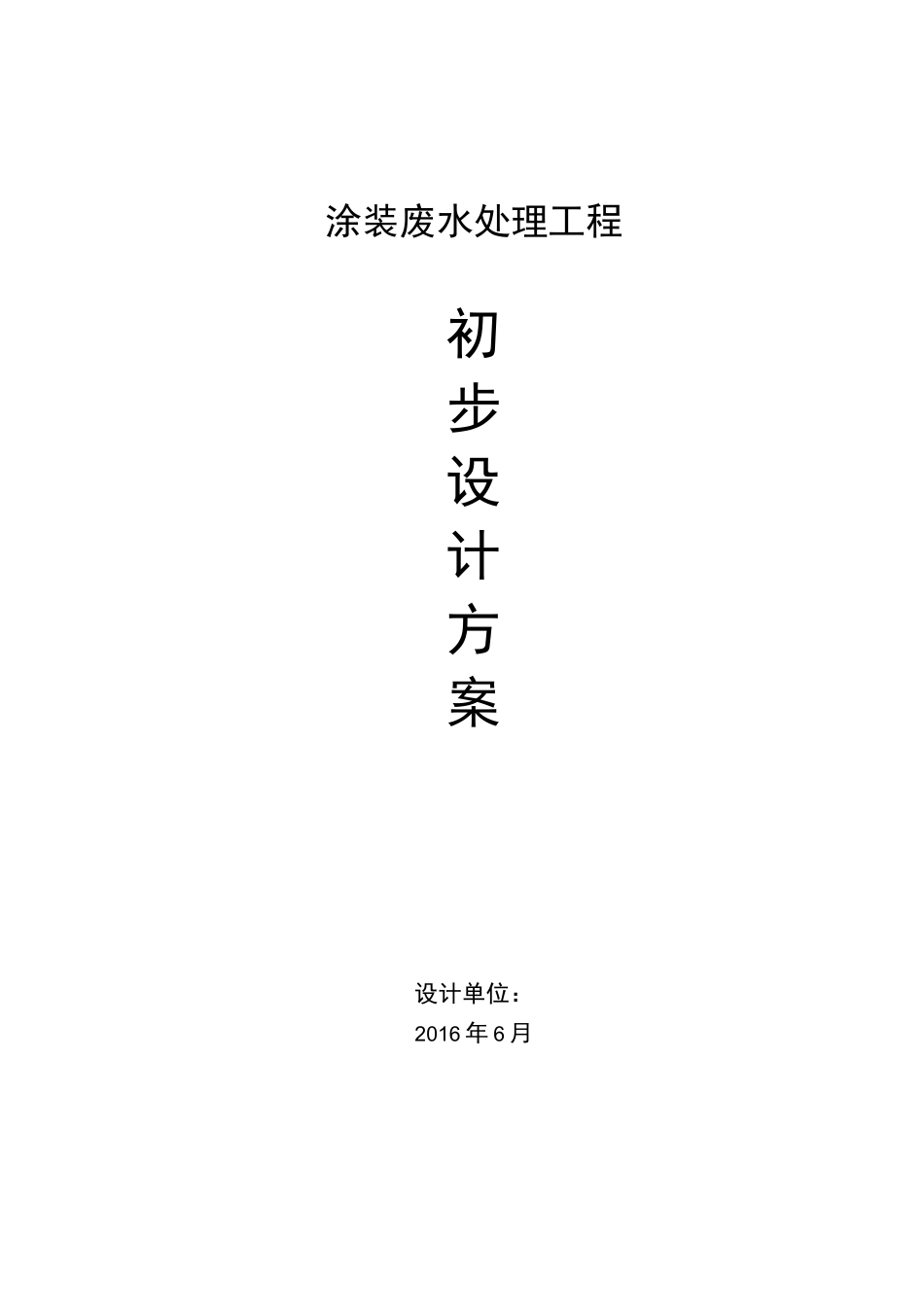

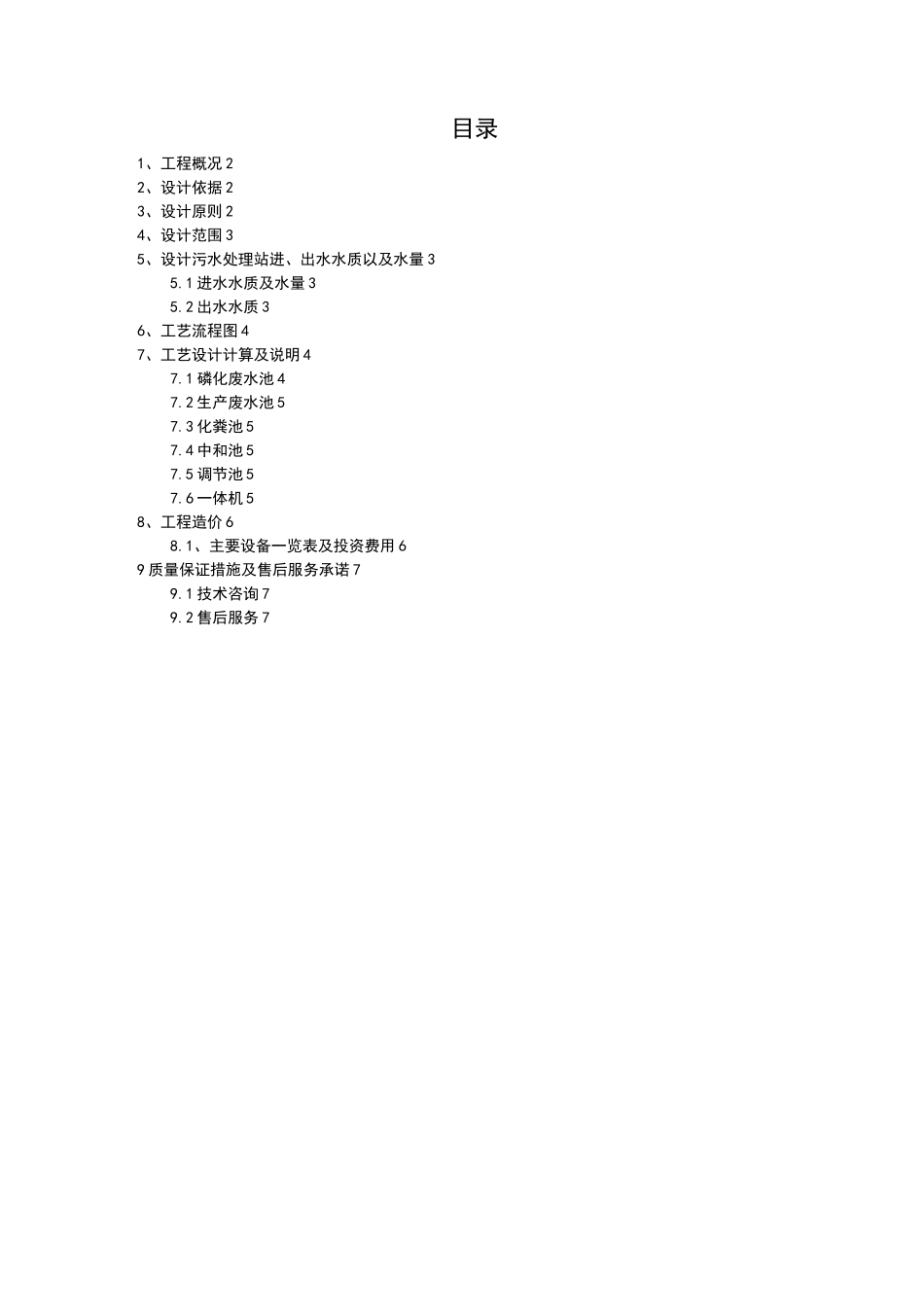

涂装废水处理工程初步设计方案设计单位：2016年6月目录1、工程概况22、设计依据23、设计原则24、设计范围35、设计污水处理站进、出水水质以及水量35.1进水水质及水量35.2出水水质36、工艺流程图47、工艺设计计算及说明47.1磷化废水池47.2生产废水池57.3化粪池57.4中和池57.5调节池57.6一体机58、工程造价68.1、主要设备一览表及投资费用69质量保证措施及售后服务承诺79.1技术咨询79.2售后服务71、工程概况本项目为---公司已建好的标准化厂房及附属设施进行建设，项目营运期产生的废水主要包括生产废水和生活污水。生产废水主要为涂装工艺生产中产生的废水，主要分为前处理废水、电泳废水和喷漆废水。前处理废水来自前表面处理的脱脂、酸洗、表调、磷化等工序，含有表面活性剂、磷酸盐、锌离子、溶剂等。电泳废水产生于车架上附着的浮漆和槽液的清洗过程，含有水溶性树脂(环氧树脂)、颜料、醇醚类溶剂等。水帘式漆雾捕集装置用水洗涤喷漆室作业区空气，空气中的漆雾和有机溶剂被转移到水中形成了喷漆废水，废水中含有大量漆雾颗粒，其水质中含有漆料和溶剂。2、设计依据1.用户提供工程的相关资料；2.《给水排水手册》；3.《给水排水标准实施规范》；4.《污水综合排放标准》GB8978-1996；5.《城市区域环境噪声标准》GB3096-93；6.《污水综合排放标准》(GB8978—1996)；3、设计原则1.严格执行国家保护法律法规，确保出水指标达到《污水综合排放标准》(GB8978-1996)中三级标准要求的限值。2.本设计采用目前国内较为成熟、先进的处理工艺，处理效果好，操作维护方便。3.根据工程实际情况及建设工期污水处理设备采用钢结构设备，充分考虑防腐措施，力求占地面积小，工程投资省，运行能耗低，处理费用少。4.污水处理设施在运行上有较大的灵活性和调节余量，以适应水质水量的变化。4、设计范围本工程的设计范围为：车间生产废水预处理和一体化综合污水处理设备等。本设计不包含设备以外的管网及其他辅助设施，动力和控制线只包含污水处理配电柜至污水处理设备。5、设计污水处理站进、出水水质以及水量5.1进水水质及水量本项目进水水质主要指标包括BOD、COD、SS、NH-N等，具体进水53水质、水量指标如下：污水处理站设计处理水量为100m3/d原水水质情况如下：COD为569mg/LSS为105mg/LNH-N为7.5mg/L35.2出水水质根据业主提供资料，出水执行《污水综合排放标准》(GB8978-1996)中三级标准要求限值结合鹿邑县产业集聚区污水处理厂进水要求，具体标准详见表2。表2出水水质指标项目PHCOD(mg/L)BOD5(mg/L)SS(mg/L)石油类(mg/L)总锌(mg/L)总镍(mg/L)总磷(mg/L)NH-N3(mg/L)排放标准水质6-92501001005.02.0/0.556、工艺流程图7、工艺设计计算及说明7.1磷化废水池有效容积：8m3结构尺寸：LXBXH=2000X2000X2500(mm)。材质：钢砼结构主要作用：调节水量，均化水质，去除锌离子和磷离子。7.2生产废水池有效容积：16m3结构尺寸：LXBXH=4000X2000X2500(mm)。材质：钢砼结构主要作用：加药预处理。7.3化粪池有效容积：6m3结构尺寸：2400X2500材质：钢砼结构或玻璃钢主要作用：处理粪便并加以过滤沉淀的作用。7.4中和池有效容积：8m3结构尺寸：LXBXH=2000X2000X2500(mm)材质：钢砼结构7.5调节池有效容积：32m3结构尺寸：LXBXH=4000X3000X3000(mm)材质：钢砼结构7.6一体机处理能力：100m3/d结构尺寸：LXBXH=11000X2500X2500(mm)材质：碳钢防腐8、工程造价8.1、主要设备一览表及投资费用设备名称型号数量备注1磷化废水池2X2X2.5(m)1座—2生产废水池4X2X2.5(m)1座—3化粪池2.4X2.5(m)1座—4中和池2X2X2.5(m)1座—5调节池4X3X3(m)1座—6一体机11X2.5X2.5(m)1台—8污水泵Q=4.2m3/h2台9污水泵2台10搅拌装置5台11计量泵5台12加药装置5套—13风机2RB2台15斜管①50m3—16填料32m3—17格栅1台—18进水配水系统1套—19液位控制系统MD-UK2211套20接触氧化池曝气系统2152套—21接触氧化池填料支架150m3—22控制箱1套—23管阀件1套—24过滤装置1套—25合计费用—9质量保证措施及售后服务承诺9.1技术咨询（1）设备技术咨询:-（2）人员培训A.培训对象：1-2名管理工作人员。B.培训内容：1）处理系统设施、设备与器械的介绍、日常管...
