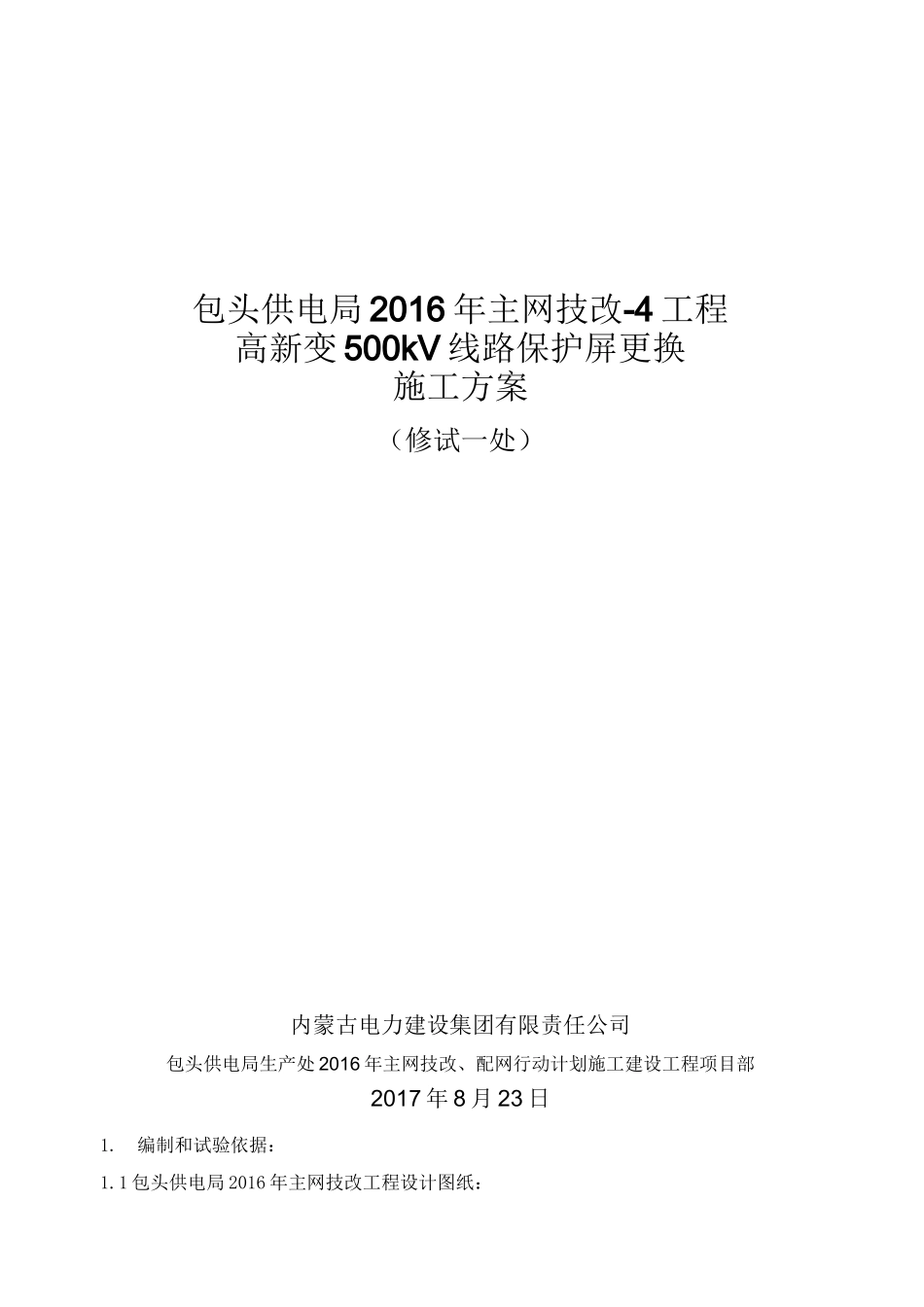

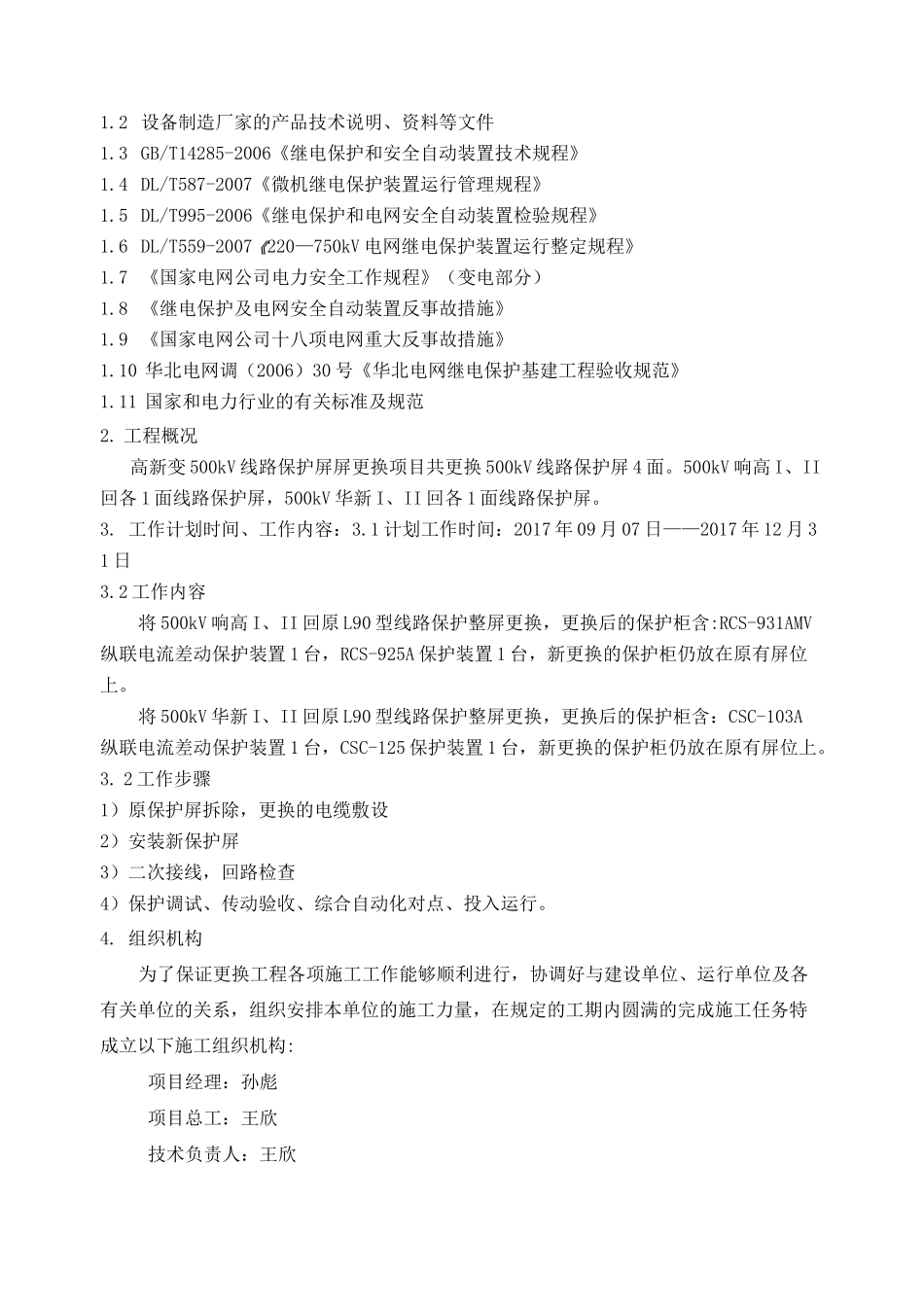

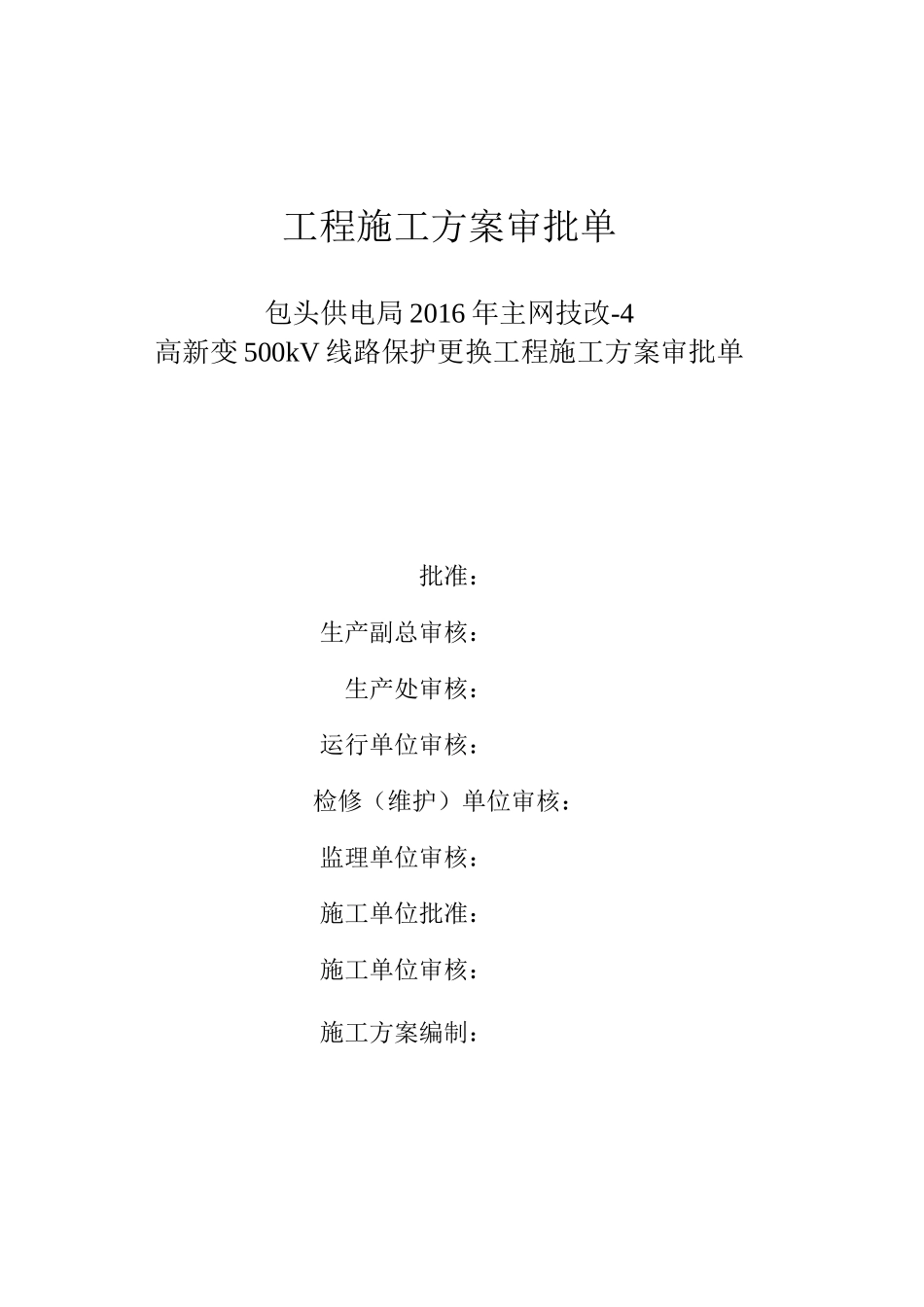

工程施工方案审批单包头供电局2016年主网技改-4高新变500kV线路保护更换工程施工方案审批单批准：生产副总审核：生产处审核：运行单位审核：检修（维护）单位审核：监理单位审核：施工单位批准：施工单位审核：施工方案编制：包头供电局2016年主网技改-4工程高新变500kV线路保护屏更换施工方案（修试一处）内蒙古电力建设集团有限责任公司包头供电局生产处2016年主网技改、配网行动计划施工建设工程项目部2017年8月23日1.编制和试验依据：1.1包头供电局2016年主网技改工程设计图纸：1.2设备制造厂家的产品技术说明、资料等文件1.3GB/T14285-2006《继电保护和安全自动装置技术规程》1.4DL/T587-2007《微机继电保护装置运行管理规程》1.5DL/T995-2006《继电保护和电网安全自动装置检验规程》1.6DL/T559-2007《220—750kV电网继电保护装置运行整定规程》1.7《国家电网公司电力安全工作规程》（变电部分）1.8《继电保护及电网安全自动装置反事故措施》1.9《国家电网公司十八项电网重大反事故措施》1.10华北电网调（2006）30号《华北电网继电保护基建工程验收规范》1.11国家和电力行业的有关标准及规范2.工程概况高新变500kV线路保护屏屏更换项目共更换500kV线路保护屏4面。500kV响高I、II回各1面线路保护屏，500kV华新I、II回各1面线路保护屏。3.工作计划时间、工作内容：3.1计划工作时间：2017年09月07日——2017年12月31日3.2工作内容将500kV响高I、II回原L90型线路保护整屏更换，更换后的保护柜含:RCS-931AMV纵联电流差动保护装置1台，RCS-925A保护装置1台，新更换的保护柜仍放在原有屏位上。将500kV华新I、II回原L90型线路保护整屏更换，更换后的保护柜含：CSC-103A纵联电流差动保护装置1台，CSC-125保护装置1台，新更换的保护柜仍放在原有屏位上。3.2工作步骤1）原保护屏拆除，更换的电缆敷设2）安装新保护屏3）二次接线，回路检查4）保护调试、传动验收、综合自动化对点、投入运行。4.组织机构为了保证更换工程各项施工工作能够顺利进行，协调好与建设单位、运行单位及各有关单位的关系，组织安排本单位的施工力量，在规定的工期内圆满的完成施工任务特成立以下施工组织机构:项目经理：孙彪项目总工：王欣技术负责人：王欣技术员：李雪飞赵旭任利辉安全员：陈兵刘欢赵占博L、.卜一—j—.丿；＞公5.施工方案5.1500kV华新I线线路保护更换方案（工期：2天）1）500kV华新I线线路停电，华新I线5011、5012断路器转检修。断开华新I线线路保护装置电源，断路器控制电源，测控装置电源，再从直流屏将空开断开。2）拆除电压时认真核对相应端子，先从电压转接屏打开用绝缘胶布包好，再拆除保护屏处，防止保护电压失压，短路、接地。3）拆除时间同步系统屏GPS对时回路，用绝缘胶布包好。4）拆除打印机交流电源，如果交流电源不能断电，要先把保护屏相邻屏做一临时环线，新屏接入后再把临时环线拆除。5）以上工作做好后，再拆以下回路，并每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录。永久不用的电缆和线芯要两端同时拆除，防止以后产生寄生回路。拆除至断路器保护柜跳闸回路；拆除至线路测控屏的信号回路、电压回路：拆除至断路器端子箱的电流回路；拆除至直流屏的电源回路；拆除至故障录波器的信号回路；6）拆除时每拆一芯电缆都及时用绝缘胶布包好，并做详细的文字标注及记录。做好二次安全措施票。7）电缆拆完后，将所有顺放到屏下，注意不能将线芯的绝缘皮划破，线芯标号弄掉。8）拆除旧线路保护屏，使用翘棍、凿、锤子拆除保护屏时，尽量减小震动，注意施工方法，防止震动造成运行中保护装置误动。如需动用火焊时须办理动火工作票，并由专人监护并准备好灭火器，工作完毕后认真检查。9）2M光缆敷设、熔接。熔接时按通信专业人员指定位置熔接，防止误碰运行光缆。10）线路保护屏二次接线、回路检查、绝缘测试。11）装置上电，保护调试、综合自动化对点，传动验收。保护装置进行整组传动断路器试验时，应经运行人员许可，其次要与检修人员相互配合进行。传动的项目有：通道对调，失灵回路，保护动作跳闸。12）整组传动验收完成后在二次回路上没有进行任何工作，恢复接入...
