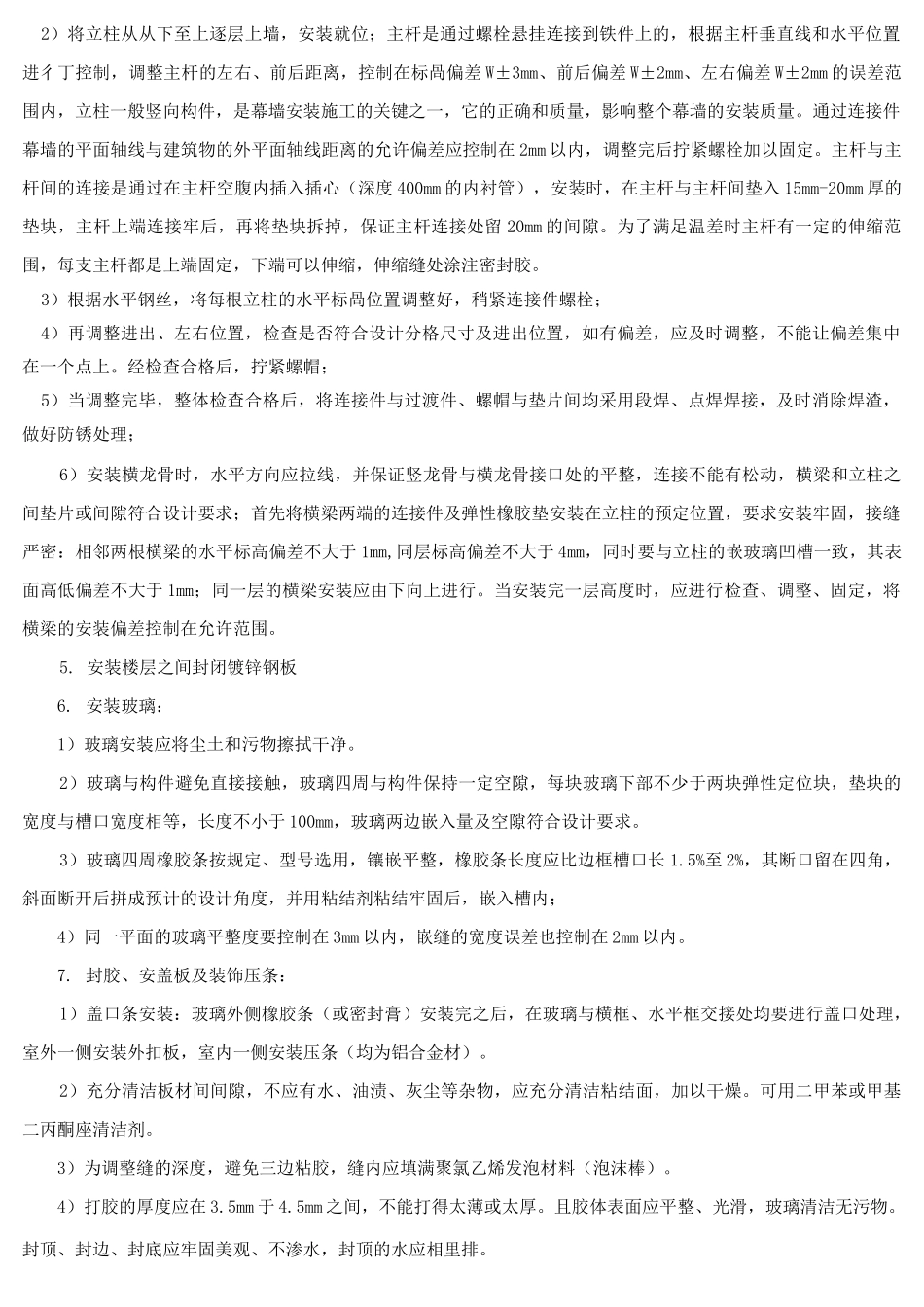

陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称秦汉中医养生双创小镇项目交底日期2019年2月23日技术交底分项幕墙工程工程部位A、B区交底提要幕墙工程的施工交底对象及人数幕墙班组一：施工准备1.钢结构主体结构已完工2.预先进行测量放线：核实竖向轴线、标高、水平线3•材料：方管材质Q235,规格160*80*5/80*80*4/40*40*4/120*120*6/120*60*5；槽钢80*43*550*37*4.3；角钢50*50*5、50*37*4.3；铝合金型材壁厚2mm~2.5mm；玻璃6+12A+6中空钢化；轻质压力水泥板厚度25mm;石材30mm；铝单板厚度2.5mm;二：施工操作玻璃幕墙施工工艺流程：测量放线一安装各楼层紧固铁件一安装钢竖龙骨一焊接钢横龙骨及钢托板一安装铝合金竖向主龙骨一安装铝合金横向次龙骨一安装防火层一安装玻璃一封胶、安盖板及装饰压条1.在钢龙骨安装方式主要为焊接，安装时应保证横、竖向龙骨的垂直度，间距，平整度等设计图纸要求，焊缝宽度大于4mm,表面平整，无焊渣附着，连接必须牢固，横平竖直。2.主龙骨一般由下往上安装，每楼层通过连接紧固铁件与主体钢梁连接。1）先将主龙骨竖起，上、下两端的连接件对准紧固铁件逐点焊接。2）主龙骨与紧固铁件的焊缝高度不小于5mm，上下管口分别封堵，保证管内干燥。竖向主龙骨每隔50厘米设置100*85*12钢托板一道，焊缝高度不小于4mm。3）主龙骨通过内套管竖向接长，为防止钢材受温度影响而变形，接头处应留适当宽度的伸缩孔隙，具体尺寸根据设计要求，接头处上下龙骨中心线要对上。4）安装到最顶层之后，再用精纬仪进行垂直度校正、检查无误后，把所有竖向龙骨与结构连接的焊缝满焊，焊牢。所有焊缝重新加焊至设计要求，并将焊药皮砸掉，清理检查符合要求后，刷两道防锈漆。3•安好竖向龙骨后，进行垂直度=水平度、间距等项检查，符合要求后，便可进行水平龙骨的安装。1）安装时，将水平龙骨两端头点焊，焊接高度不小于5mm。2）大致水平后点焊后，用水准仪找平，将横向龙骨调平后，满焊焊缝。3）安装过程中，要严格控制各横向水平龙骨之间的中心距离及上下垂直度，同时每隔50厘米，焊接100*85*12钢托板，此部分也应严格按照图纸设计要求施工。4）焊接时应注意：用规定的焊接设备、材料，操作人员必须持焊工证上岗；焊接现场的安全、防火工作；严格按照设计要求进行焊接，要求焊缝均匀，无假焊、虚焊、夹渣；防锈处理要及时，彻底。4.玻璃幕墙铝龙骨安装1）将加工完成的立柱按编号分层次搬运到各部位，临时堆放。堆放时，应用木块垫好，防止碰上表面；2）将立柱从从下至上逐层上墙，安装就位；主杆是通过螺栓悬挂连接到铁件上的，根据主杆垂直线和水平位置进彳丁控制，调整主杆的左右、前后距离，控制在标咼偏差W±3mm、前后偏差W±2mm、左右偏差W±2mm的误差范围内，立柱一般竖向构件，是幕墙安装施工的关键之一，它的正确和质量，影响整个幕墙的安装质量。通过连接件幕墙的平面轴线与建筑物的外平面轴线距离的允许偏差应控制在2mm以内，调整完后拧紧螺栓加以固定。主杆与主杆间的连接是通过在主杆空腹内插入插心（深度400mm的内衬管），安装时，在主杆与主杆间垫入15mm-20mm厚的垫块，主杆上端连接牢后，再将垫块拆掉，保证主杆连接处留20mm的间隙。为了满足温差时主杆有一定的伸缩范围，每支主杆都是上端固定，下端可以伸缩，伸缩缝处涂注密封胶。3）根据水平钢丝，将每根立柱的水平标咼位置调整好，稍紧连接件螺栓；4）再调整进出、左右位置，检查是否符合设计分格尺寸及进出位置，如有偏差，应及时调整，不能让偏差集中在一个点上。经检查合格后，拧紧螺帽；5）当调整完毕，整体检查合格后，将连接件与过渡件、螺帽与垫片间均采用段焊、点焊焊接，及时消除焊渣，做好防锈处理；6）安装横龙骨时，水平方向应拉线，并保证竖龙骨与横龙骨接口处的平整，连接不能有松动，横梁和立柱之间垫片或间隙符合设计要求；首先将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，要求安装牢固，接缝严密：相邻两根横梁的水平标高偏差不大于1mm,同层标高偏差不大于4mm，同时要与立柱的嵌玻璃凹槽一致，其表面高低偏差不大...
