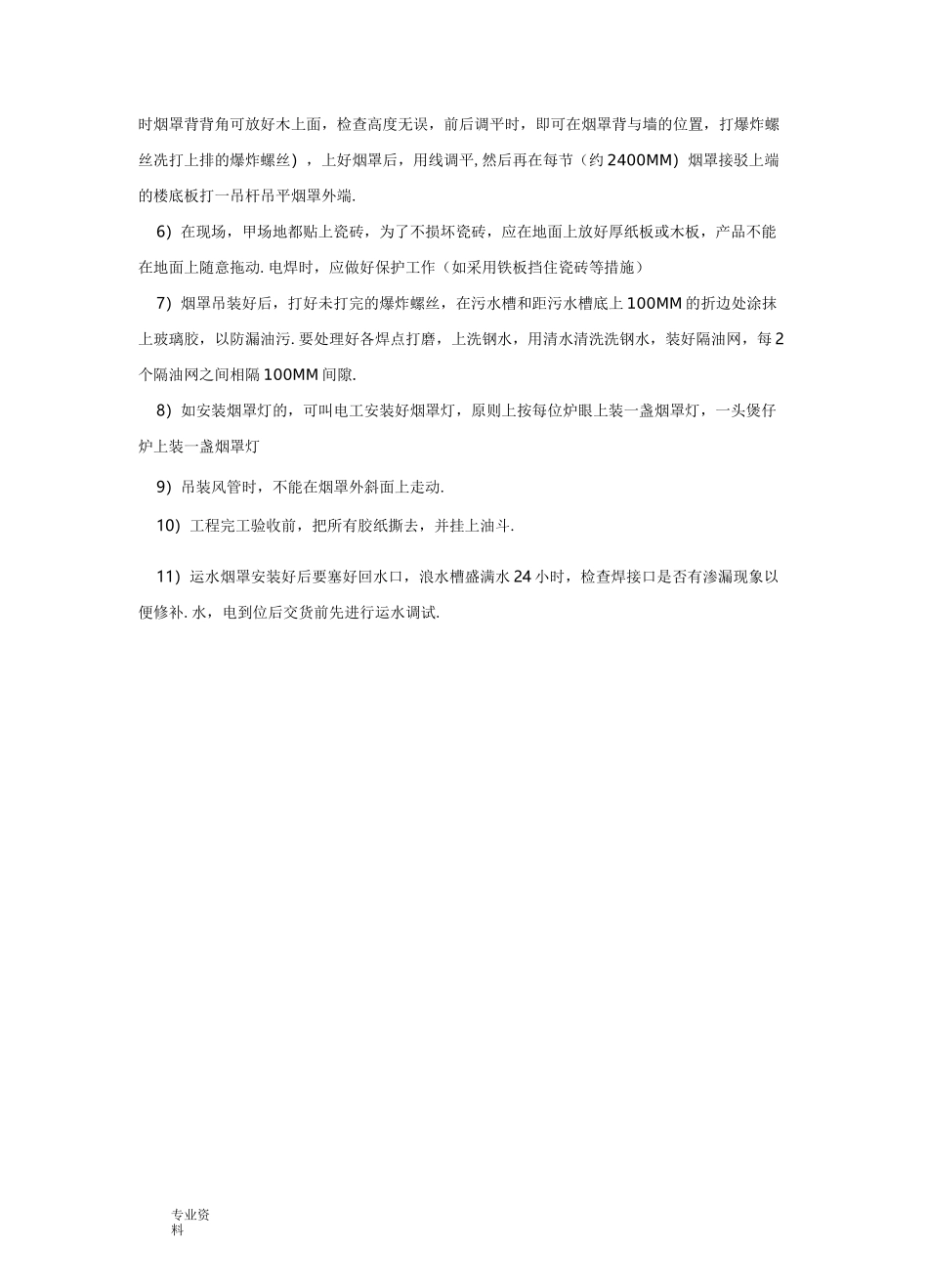

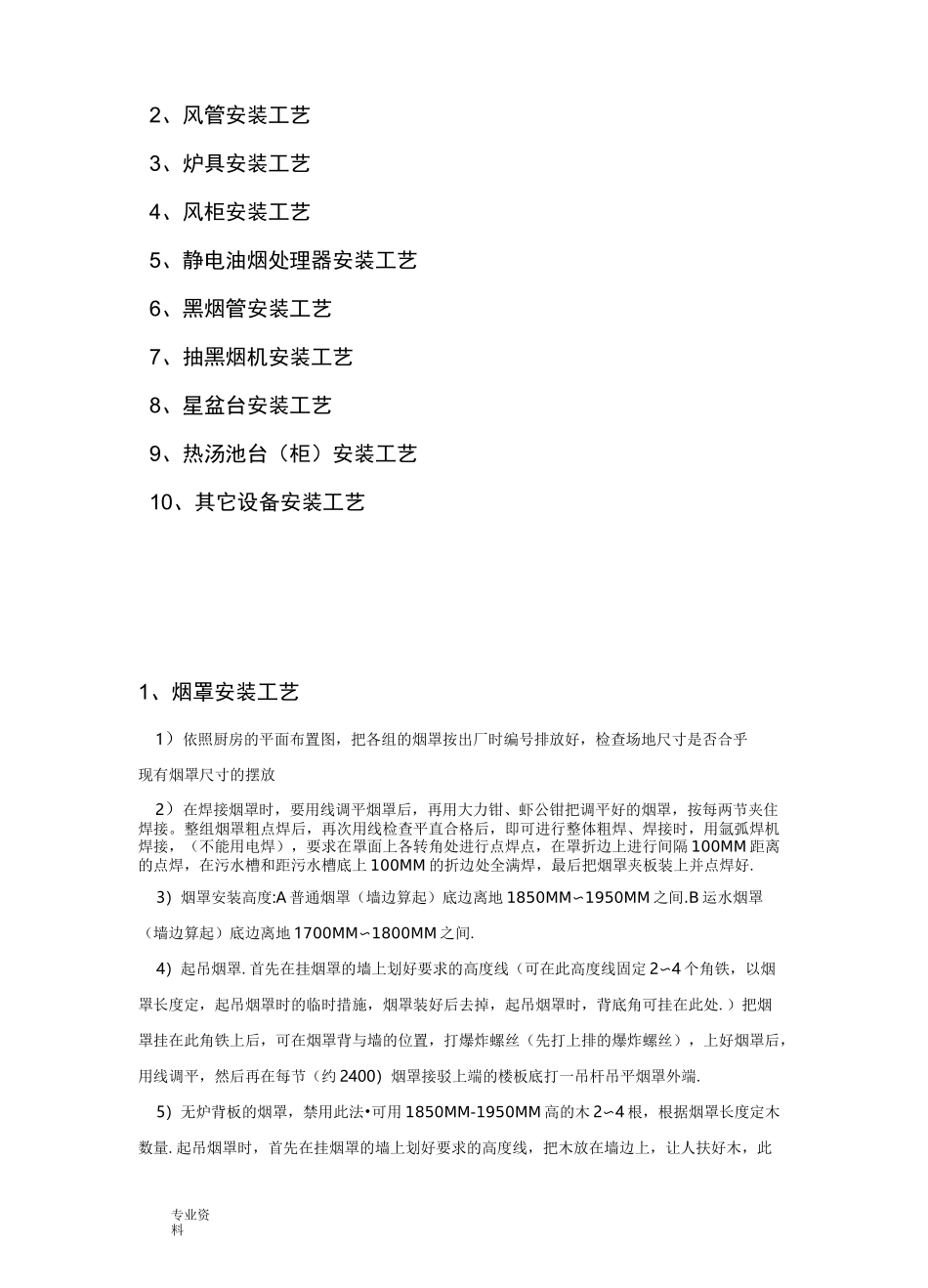

专业资料厨房设备工程安装工艺1、烟罩安装工艺专业资料2、风管安装工艺3、炉具安装工艺4、风柜安装工艺5、静电油烟处理器安装工艺6、黑烟管安装工艺7、抽黑烟机安装工艺8、星盆台安装工艺9、热汤池台（柜）安装工艺10、其它设备安装工艺1、烟罩安装工艺1）依照厨房的平面布置图，把各组的烟罩按出厂时编号排放好，检查场地尺寸是否合乎现有烟罩尺寸的摆放2）在焊接烟罩时，要用线调平烟罩后，再用大力钳、虾公钳把调平好的烟罩，按每两节夹住焊接。整组烟罩粗点焊后，再次用线检查平直合格后，即可进行整体粗焊、焊接时，用氩弧焊机焊接，（不能用电焊），要求在罩面上各转角处进行点焊点，在罩折边上进行间隔100MM距离的点焊，在污水槽和距污水槽底上100MM的折边处全满焊，最后把烟罩夹板装上并点焊好.3）烟罩安装高度:A普通烟罩（墙边算起）底边离地1850MM〜1950MM之间.B运水烟罩（墙边算起）底边离地1700MM〜1800MM之间.4）起吊烟罩.首先在挂烟罩的墙上划好要求的高度线（可在此高度线固定2〜4个角铁，以烟罩长度定，起吊烟罩时的临时措施，烟罩装好后去掉，起吊烟罩时，背底角可挂在此处.）把烟罩挂在此角铁上后，可在烟罩背与墙的位置，打爆炸螺丝（先打上排的爆炸螺丝），上好烟罩后，用线调平，然后再在每节（约2400）烟罩接驳上端的楼板底打一吊杆吊平烟罩外端.5）无炉背板的烟罩，禁用此法•可用1850MM-1950MM高的木2〜4根，根据烟罩长度定木数量.起吊烟罩时，首先在挂烟罩的墙上划好要求的高度线，把木放在墙边上，让人扶好木，此专业资料时烟罩背背角可放好木上面，检查高度无误，前后调平时，即可在烟罩背与墙的位置，打爆炸螺丝冼打上排的爆炸螺丝），上好烟罩后，用线调平,然后再在每节（约2400MM）烟罩接驳上端的楼底板打一吊杆吊平烟罩外端.6）在现场，甲场地都贴上瓷砖，为了不损坏瓷砖，应在地面上放好厚纸板或木板，产品不能在地面上随意拖动.电焊时，应做好保护工作（如采用铁板挡住瓷砖等措施）7）烟罩吊装好后，打好未打完的爆炸螺丝，在污水槽和距污水槽底上100MM的折边处涂抹上玻璃胶，以防漏油污.要处理好各焊点打磨，上洗钢水，用清水清洗洗钢水，装好隔油网，每2个隔油网之间相隔100MM间隙.8）如安装烟罩灯的，可叫电工安装好烟罩灯，原则上按每位炉眼上装一盏烟罩灯，一头煲仔炉上装一盏烟罩灯9）吊装风管时，不能在烟罩外斜面上走动.10）工程完工验收前，把所有胶纸撕去，并挂上油斗.11）运水烟罩安装好后要塞好回水口，浪水槽盛满水24小时，检查焊接口是否有渗漏现象以便修补.水，电到位后交货前先进行运水调试.专业资料示息图：G—G2、风管安装工艺依照厨房的抽（鲜）风示意图,把各路管道及配件,按出厂时的编号和标记放好,根据现场场地,并按要求进行预组合,以便检查其规格和数量是否相符,如有遗漏或质量和尺寸不符合要求时,应返工补做.1）安装前准备工作安装前,进一步核实风管及送（排）等部件高度是否与设计图纸相符,并检查土建预留洞,预埋件的位置是否符合要求.并将预制加工的支（吊）架,风管及部件运至施工现场.根据工程量大小分段进行安装.2）支、吊架安装专业资料厶）中才^女衣；支、吊架安装是风管系统安装的第一道工作。支、吊架的形式应根据风管截面的大小及工程的具体情况选择。风管的支、吊架间距如设计无要求时，应符合下列要求：2.1水平安装的风管直径或大边长小于400MM，其间距不超过3M。2.2垂直安装的风管支架间距开始和收尾段为2M，中间间距为4M以，并在每根立管上设置不少于两个固定三角架2.3吊架、支架先用防锈漆涂刷，干后再用银灰漆涂刷。3）风管安装施工现场已具备安装条件时，应将预制加工的风管、部件，按照安装顺序和不同系统运至施工现场，再将风管和部件按照编号组对，复核无误后可连接安装。3.1风管的连接A:风管与法兰的连接采用翻边连接，各法兰的螺丝距离应在140MM以。风管与烟罩的连接口，采用短管双反边连接。B：不允将可拆卸的接口，装设在墙或楼板。C：法兰垫料厚度为3〜4MM,垫料不能挤入风管，否则会增大流动阻力，减少风管的有效面积，形成涡流，增加管积油，连接法兰的螺母应在同一侧。法兰垫料的选用：（1）抽...
