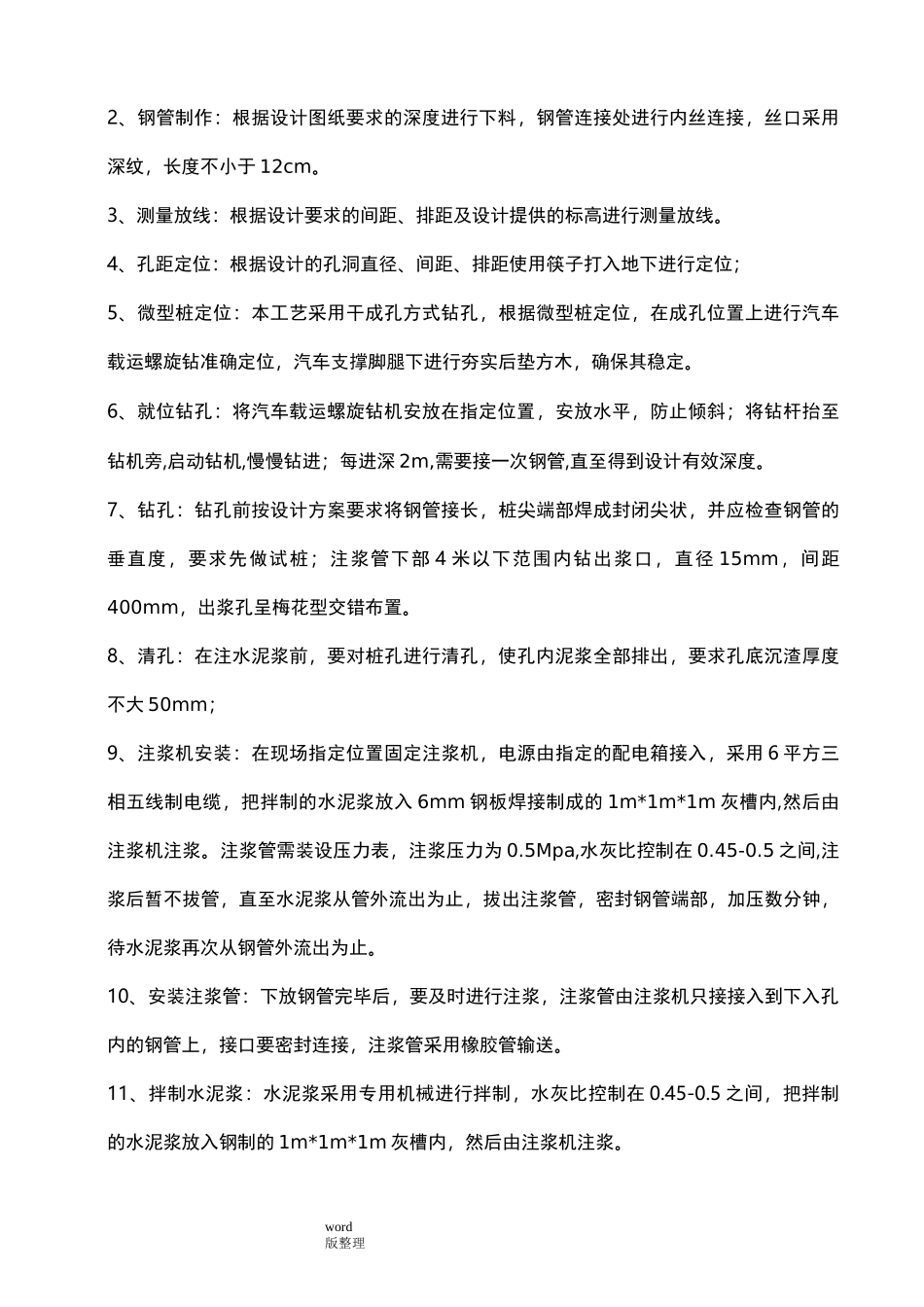

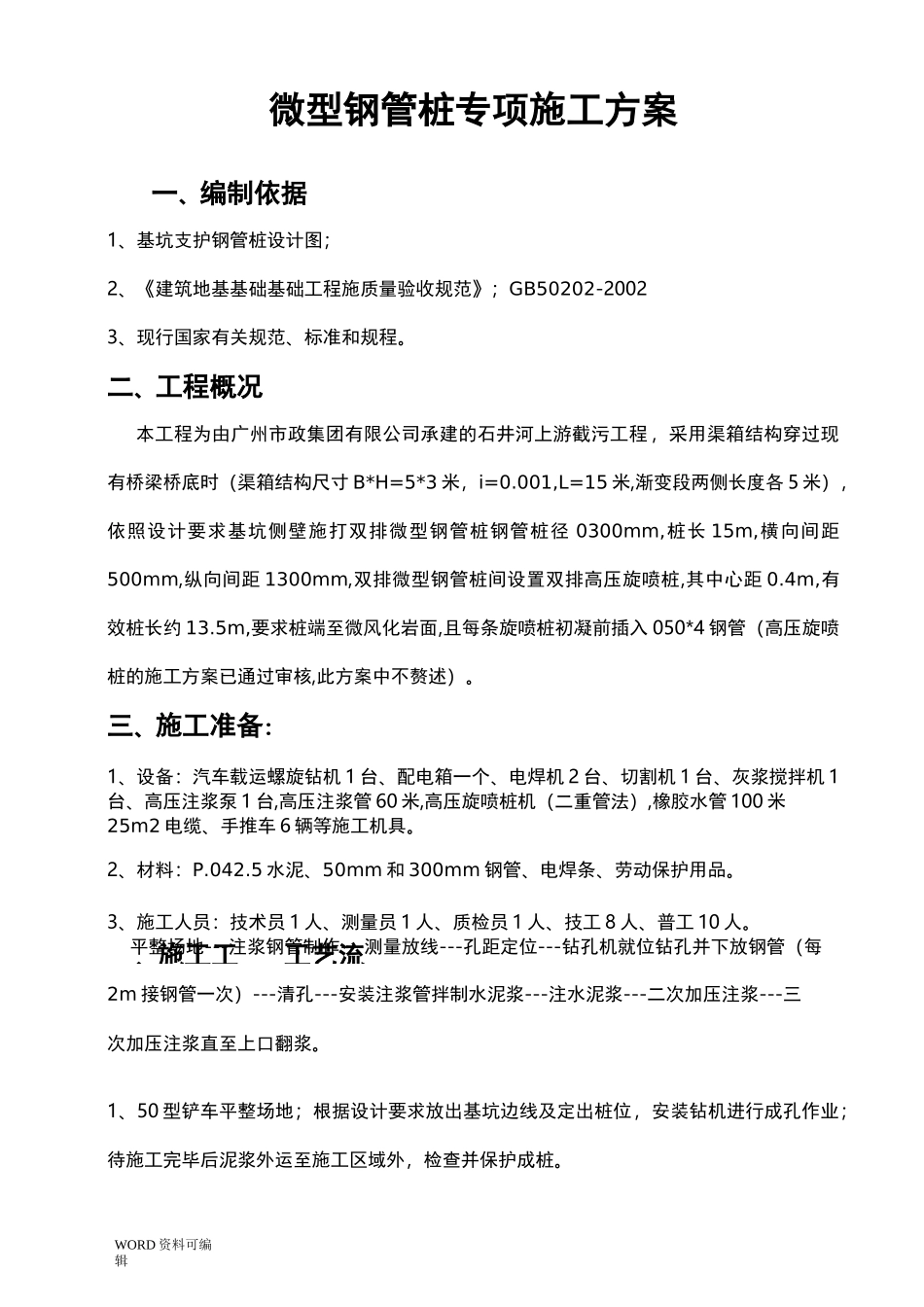

、施工工工艺流WORD资料可编辑微型钢管桩专项施工方案一、编制依据1、基坑支护钢管桩设计图；2、《建筑地基基础基础工程施质量验收规范》；GB50202-20023、现行国家有关规范、标准和规程。二、工程概况本工程为由广州市政集团有限公司承建的石井河上游截污工程，采用渠箱结构穿过现有桥梁桥底时（渠箱结构尺寸B*H=5*3米，i=0.001,L=15米,渐变段两侧长度各5米），依照设计要求基坑侧壁施打双排微型钢管桩钢管桩径0300mm,桩长15m,横向间距500mm,纵向间距1300mm,双排微型钢管桩间设置双排高压旋喷桩,其中心距0.4m,有效桩长约13.5m,要求桩端至微风化岩面,且每条旋喷桩初凝前插入050*4钢管（高压旋喷桩的施工方案已通过审核,此方案中不赘述）。三、施工准备：1、设备：汽车载运螺旋钻机1台、配电箱一个、电焊机2台、切割机1台、灰浆搅拌机1台、高压注浆泵1台,高压注浆管60米,高压旋喷桩机（二重管法）,橡胶水管100米25m2电缆、手推车6辆等施工机具。2、材料：P.042.5水泥、50mm和300mm钢管、电焊条、劳动保护用品。3、施工人员：技术员1人、测量员1人、质检员1人、技工8人、普工10人。平整场地---注浆钢管制作---测量放线---孔距定位---钻孔机就位钻孔并下放钢管（每2m接钢管一次）---清孔---安装注浆管拌制水泥浆---注水泥浆---二次加压注浆---三次加压注浆直至上口翻浆。1、50型铲车平整场地；根据设计要求放出基坑边线及定出桩位，安装钻机进行成孔作业；待施工完毕后泥浆外运至施工区域外，检查并保护成桩。word版整理2、钢管制作：根据设计图纸要求的深度进行下料，钢管连接处进行内丝连接，丝口采用深纹，长度不小于12cm。3、测量放线：根据设计要求的间距、排距及设计提供的标高进行测量放线。4、孔距定位：根据设计的孔洞直径、间距、排距使用筷子打入地下进行定位；5、微型桩定位：本工艺采用干成孔方式钻孔，根据微型桩定位，在成孔位置上进行汽车载运螺旋钻准确定位，汽车支撑脚腿下进行夯实后垫方木，确保其稳定。6、就位钻孔：将汽车载运螺旋钻机安放在指定位置，安放水平，防止倾斜；将钻杆抬至钻机旁,启动钻机,慢慢钻进；每进深2m,需要接一次钢管,直至得到设计有效深度。7、钻孔：钻孔前按设计方案要求将钢管接长，桩尖端部焊成封闭尖状，并应检查钢管的垂直度，要求先做试桩；注浆管下部4米以下范围内钻出浆口，直径15mm，间距400mm，出浆孔呈梅花型交错布置。8、清孔：在注水泥浆前，要对桩孔进行清孔，使孔内泥浆全部排出，要求孔底沉渣厚度不大50mm；9、注浆机安装：在现场指定位置固定注浆机，电源由指定的配电箱接入，采用6平方三相五线制电缆，把拌制的水泥浆放入6mm钢板焊接制成的1m*1m*1m灰槽内,然后由注浆机注浆。注浆管需装设压力表，注浆压力为0.5Mpa,水灰比控制在0.45-0.5之间,注浆后暂不拔管，直至水泥浆从管外流出为止，拔出注浆管，密封钢管端部，加压数分钟，待水泥浆再次从钢管外流出为止。10、安装注浆管：下放钢管完毕后，要及时进行注浆，注浆管由注浆机只接接入到下入孔内的钢管上，接口要密封连接，注浆管采用橡胶管输送。11、拌制水泥浆：水泥浆采用专用机械进行拌制，水灰比控制在0.45-0.5之间，把拌制的水泥浆放入钢制的1m*1m*1m灰槽内，然后由注浆机注浆。word版整理12、注水泥浆：注浆管需装设压力表,注浆压力为0.5Mpa,水灰比控制在045〜0.5之间，注浆后暂不拔管，直至水泥浆从管外流出为止，拔出注浆管，密封钢管端部，加压数分钟，待水泥浆再次从钢管外流出为止。13、多次加压注浆：因一次注浆难以得到冲盈系数要求，得到注浆压力为0.5Mpa，需要多次间隙注浆，一般为三到五次，直至管口翻浆为止。14、微型桩施工中，应仔细测量孔深、钢管长度及注浆管长度，避免出现假桩断桩现象。15、严格控制桩顶桩底标高。16、浆料水灰比0.5:1,水泥P.O32.5,每米水泥用量不少于40kg。17、第一次注浆压力0.4-1.0Mpa,并保持3分钟,以保证压力压破胶带，使浆液压出管夕卜注满桩体。第二次注浆压力不小于1.5Mpa,两次注浆间隔时间不小于1.5-4小时之间。五、工序质量要求1、成孔:1.1本工程采用预微型注浆钢管桩；桩径为D二300。1.2桩端持力层为砾质黏性土或全风...
