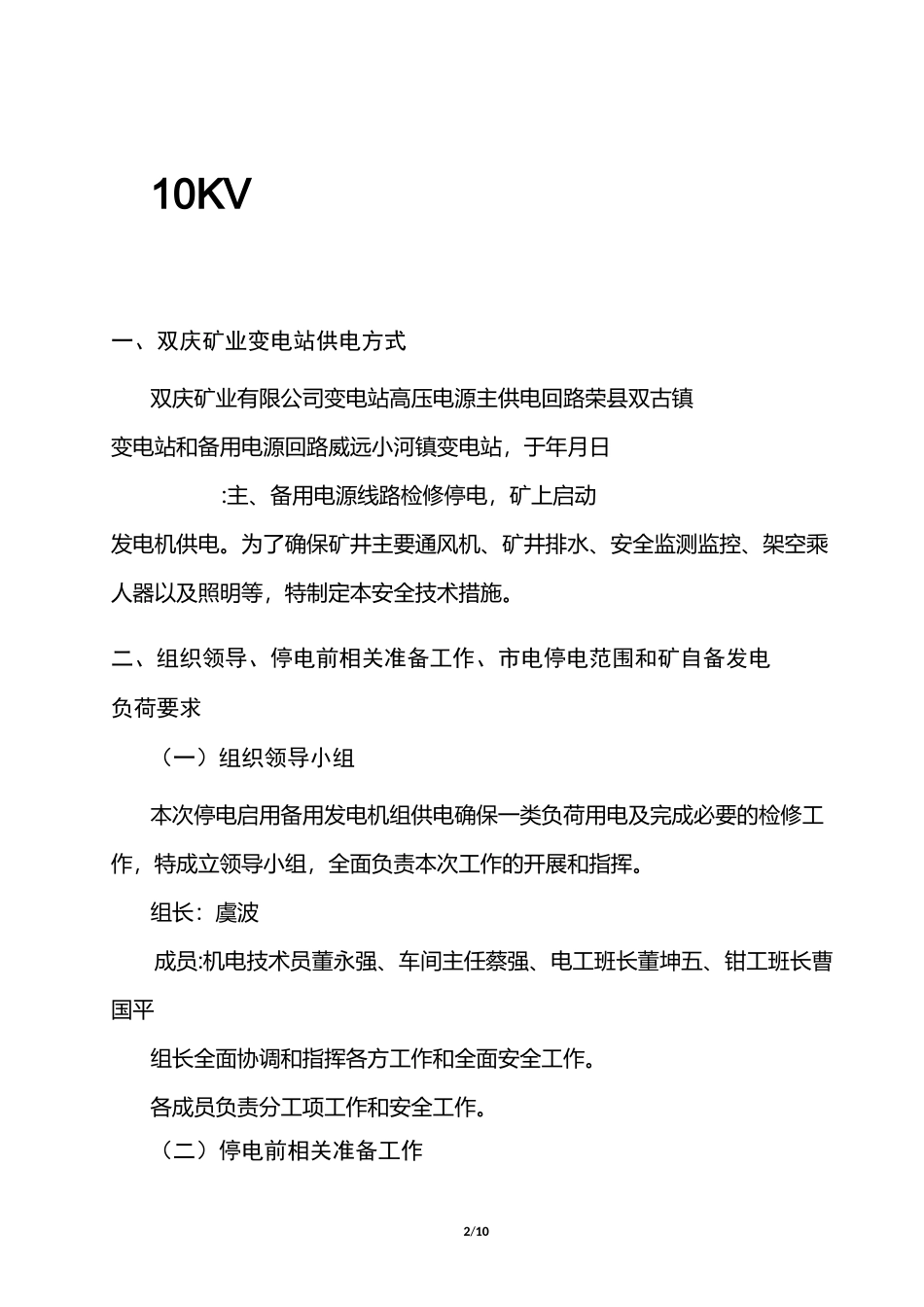

荣县双庆矿业有限公司顺利煤矿10KV编制人:审核:总工程师:矿长:编制日期:2/1010KV一、双庆矿业变电站供电方式双庆矿业有限公司变电站高压电源主供电回路荣县双古镇变电站和备用电源回路威远小河镇变电站，于年月日:主、备用电源线路检修停电，矿上启动发电机供电。为了确保矿井主要通风机、矿井排水、安全监测监控、架空乘人器以及照明等，特制定本安全技术措施。二、组织领导、停电前相关准备工作、市电停电范围和矿自备发电负荷要求（一）组织领导小组本次停电启用备用发电机组供电确保一类负荷用电及完成必要的检修工作，特成立领导小组，全面负责本次工作的开展和指挥。组长：虞波成员:机电技术员董永强、车间主任蔡强、电工班长董坤五、钳工班长曹国平组长全面协调和指挥各方工作和全面安全工作。各成员负责分工项工作和安全工作。（二）停电前相关准备工作3/10、机运科电工组在年月日全面检查确认发电机完好后试运转发电机（如有不正常故障原因及时抢修）保证备用发电机随时能够启动。、机运科申报计划准备柴油，能够保证发电机连续运转小时的油料。、安排好月日早上安排有经验电工操作发电机发电。再次检查发电的设备情况，两趟回路停电时，及时启动发电机供电。、停电前各分管领导通知各岗位上班地点，安排好停电后恢复供电的相关工作。、电工组安排对高压变电所、压风机、绞车房、洗煤厂配电室检修准备的相关工作。（三）市电停电范围全矿井。（四）自发电负荷要求和原则、地面主要通风机；、矿井安全监测监控、通讯系统、充电房、调度室；、井下排井排水系统、井下局部通风机；、压风自救系统。按以上顺序依次进行。井上送电条件为抽风正常后不低于，且瓦斯浓度（浓度）符合规定。以上涉及地面的其他供电设备全部为停电状态（隔离开、负荷开关分，并取下操作保险），设备上挂停电指示牌。停送电一般原则停电顺序：先低压，后高压即先负荷侧，再电源侧；开关操作先断负荷4/10开关，再断隔离开关。送电顺序：先高压，后低压（即先电源侧，再负荷侧）；开关操作先合隔离，再合负荷开关。实行操作票制度，避免电气操作事故。自发电井下送电设备规定井下采区、采区和中央变电所三个变电所中，采区变电所各送一台动力变，供局部通风机和监控用电。中央变电所送变压器供监控和矿井排水。其余井下高低压设备均为停电状态，并挂停电标志牌。自发电运行要求、专人负责发电机组运行，检查发电油料，保证发电连续；、每小时记录发电功率、频率、电压、电流、关键点温度等主要参数。、严格负荷管理，确保发电机不超载，保持和总指挥联系。三、停电后、备用发电机启动前的操作程序（一）停电、发电操作一般要求、配电工、电工确定荣县双古、威远小河两回路是否停电。、由电工班长统一指挥，配电工、电工操作电气。、断开荣县双古、威远小河两回路的高压侧总柜电源开关，并且断开刀闸，挂好停电牌。、井下安排电工到井下做好送电的准备工作5/10、断开高压配电室所有开关柜负荷开关。、低压配电室断开一回路变压器开关总柜，拉开刀闸开关，挂好停电牌，低压二路总柜切换到备用发电机侧。、以上操作程序必须再次检查确认。、启动发电机正常低压配电室开始对地面照明、调度监控室、压风机、主扇风机供电开启主扇风机，待井下通风正常后送井下高压侧一回路电源。、电话通知井下作业变电所电工断开二回路隔爆总开关、合隔爆联络开关；进行各采区供电启动磧头局部通风机。、电网送电，首先做好切换电源的相关工作，通知相关部门在岗（调度室、主扇风机等等）人员；停止发电机按照高低压配电室送电操作程序送电。（二）停电对高压变电所、压风机、绞车房、洗煤厂配电室检修的安全措施因为矿井荣县双古、威远小河停电发电机电源，高变电所、压风机、绞车房、皮带机、洗煤厂配电室以及台变压器不能供电，为此安排电气设备电缆检修，检修安全责任人：董坤武、非专职人员或非值班电气人员不得擅自操作电气设备。、在停电的设备或线路上进行作业，停送电操作必须由持证上岗的电工操作。、在高压电气设备或供电线路上工作，必须严格执行工作票制度、操作票制度、工作许可制度、工作监护制度、工作转移...
