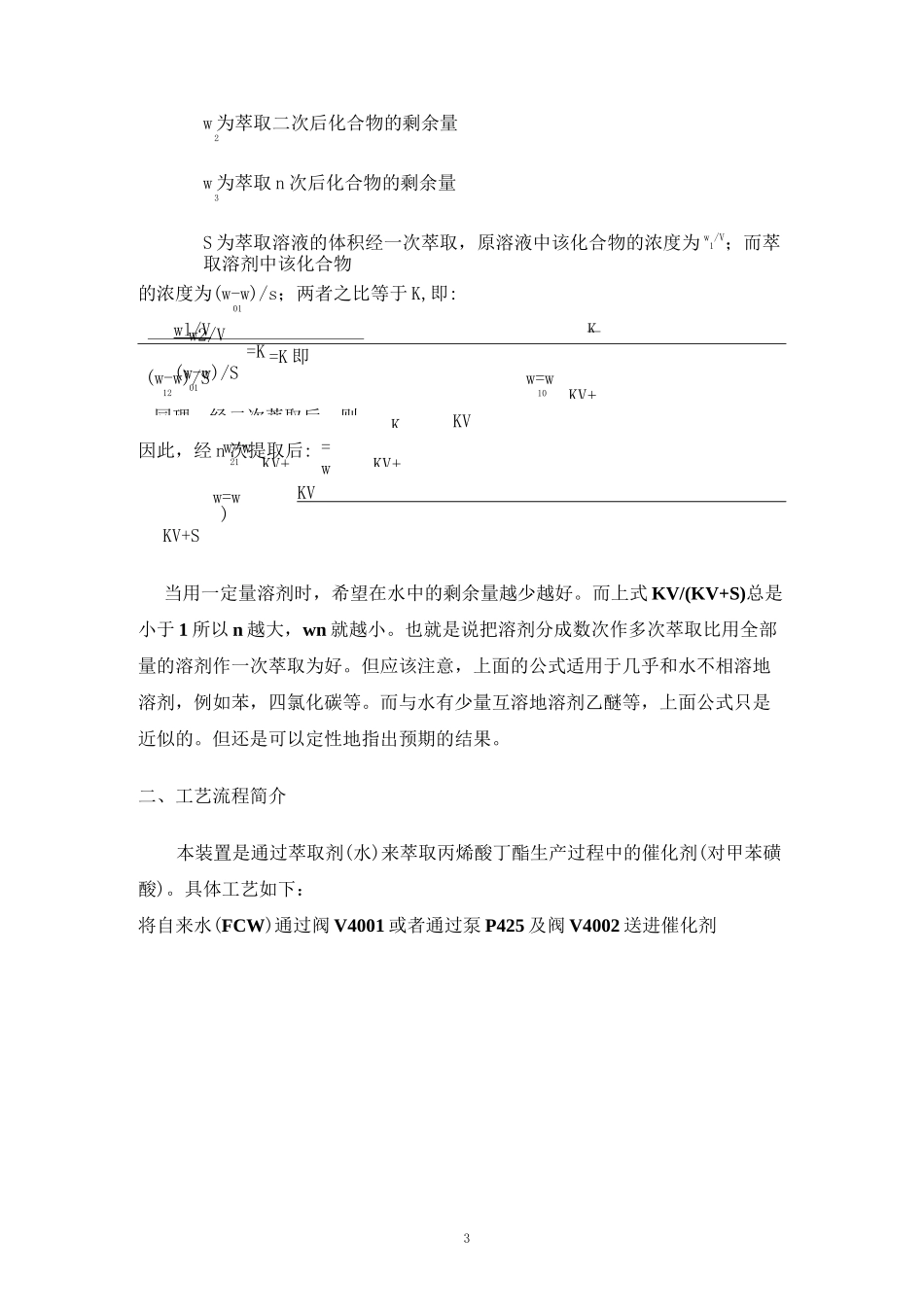

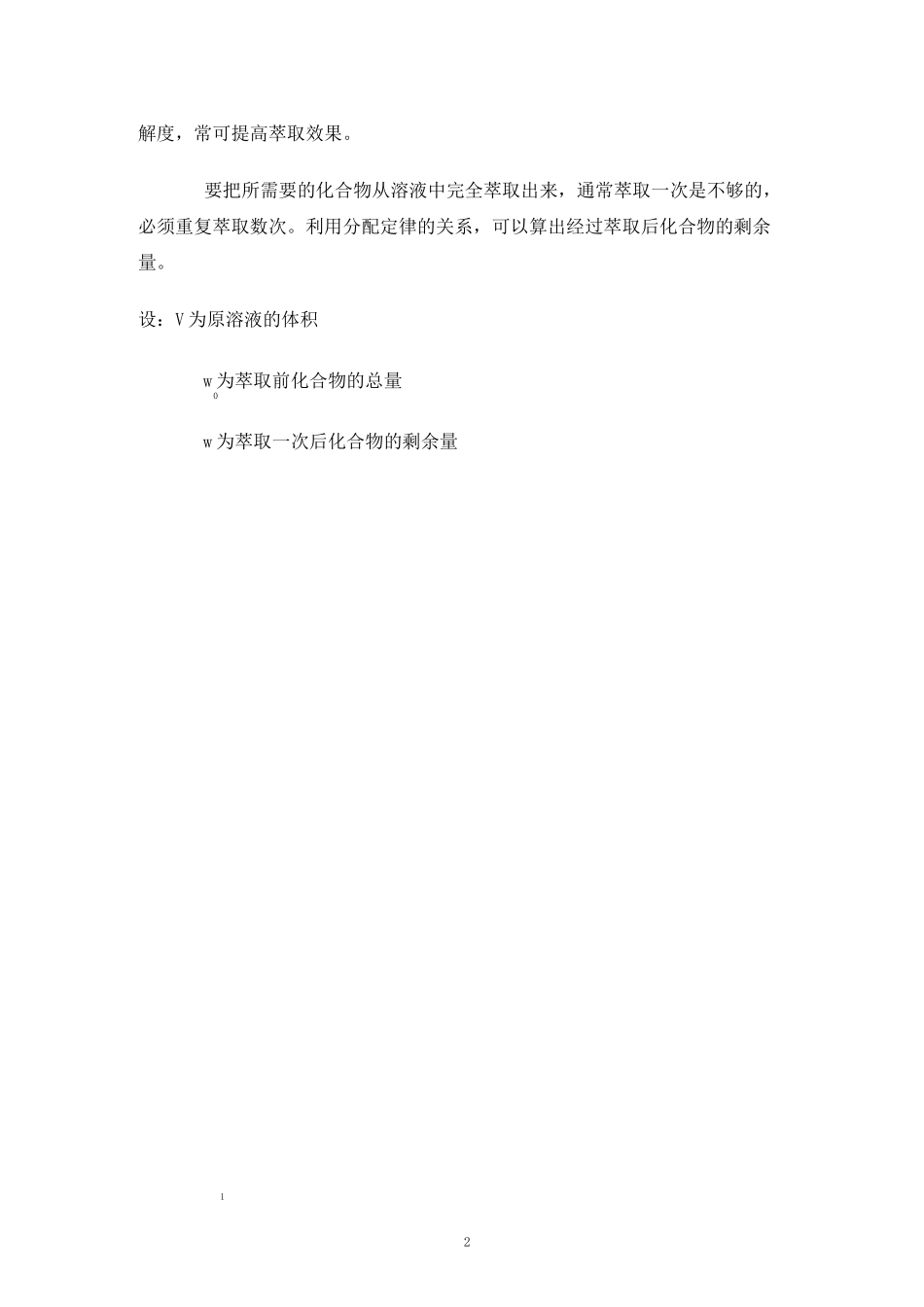

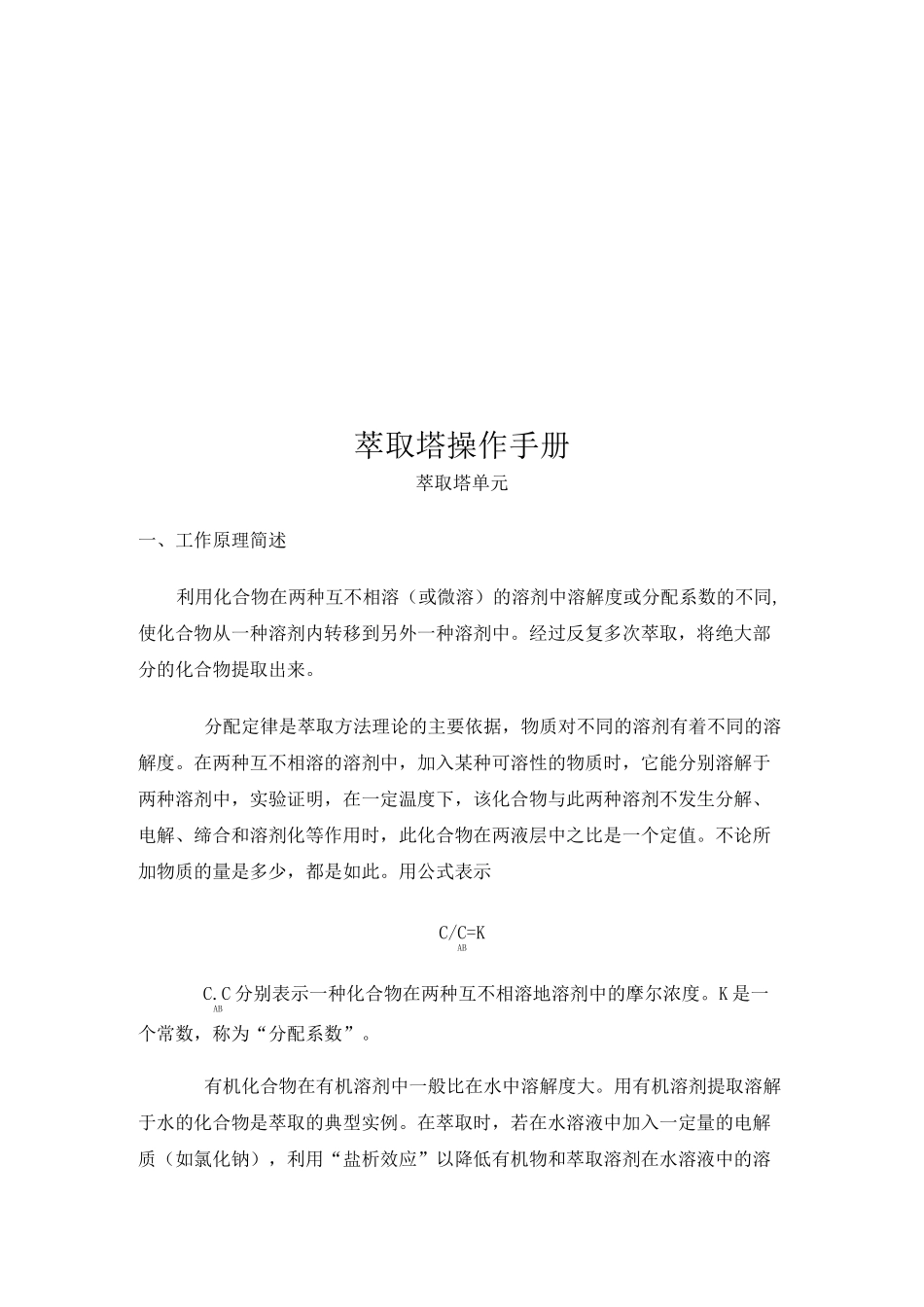

萃取塔操作手册萃取塔单元一、工作原理简述利用化合物在两种互不相溶（或微溶）的溶剂中溶解度或分配系数的不同,使化合物从一种溶剂内转移到另外一种溶剂中。经过反复多次萃取，将绝大部分的化合物提取出来。分配定律是萃取方法理论的主要依据，物质对不同的溶剂有着不同的溶解度。在两种互不相溶的溶剂中，加入某种可溶性的物质时，它能分别溶解于两种溶剂中，实验证明，在一定温度下，该化合物与此两种溶剂不发生分解、电解、缔合和溶剂化等作用时，此化合物在两液层中之比是一个定值。不论所加物质的量是多少，都是如此。用公式表示C/C=KABC.C分别表示一种化合物在两种互不相溶地溶剂中的摩尔浓度。K是一AB个常数，称为“分配系数”。有机化合物在有机溶剂中一般比在水中溶解度大。用有机溶剂提取溶解于水的化合物是萃取的典型实例。在萃取时，若在水溶液中加入一定量的电解质（如氯化钠），利用“盐析效应”以降低有机物和萃取溶剂在水溶液中的溶12解度，常可提高萃取效果。要把所需要的化合物从溶液中完全萃取出来，通常萃取一次是不够的，必须重复萃取数次。利用分配定律的关系，可以算出经过萃取后化合物的剩余量。设：V为原溶液的体积w为萃取前化合物的总量0w为萃取一次后化合物的剩余量wl/V=K(w-w)/S01同理，经二次萃取后，则w=w10K3KV+Kw=w21KV+=w0KV+w=wn0w为萃取二次后化合物的剩余量2w为萃取n次后化合物的剩余量3S为萃取溶液的体积经一次萃取，原溶液中该化合物的浓度为w1/V；而萃取溶剂中该化合物的浓度为(w-w)/s；两者之比等于K,即:01w2/V=K即(w-w)/S12KV因此，经n次提取后:KV)KV+S当用一定量溶剂时，希望在水中的剩余量越少越好。而上式KV/(KV+S)总是小于1所以n越大，wn就越小。也就是说把溶剂分成数次作多次萃取比用全部量的溶剂作一次萃取为好。但应该注意，上面的公式适用于几乎和水不相溶地溶剂，例如苯，四氯化碳等。而与水有少量互溶地溶剂乙醚等，上面公式只是近似的。但还是可以定性地指出预期的结果。二、工艺流程简介本装置是通过萃取剂(水)来萃取丙烯酸丁酯生产过程中的催化剂(对甲苯磺酸)。具体工艺如下：将自来水(FCW)通过阀V4001或者通过泵P425及阀V4002送进催化剂4萃取塔C-421,当液位调节器LIC4009为50%时，关闭阀V4001或者泵P425及阀V4002；开启泵P413将含有产品和催化剂的R-412B的流出物在被E-415冷却后进入催化剂萃取塔C-421的塔底；开启泵P412A，将来自D-411作为溶剂的水从顶部加入。泵P413的流量由FIC-4020控制在21126・6kg/h；P412的流量由FIC4021控制在2112・7kg/h；萃取后的丙烯酸丁酯主物流从塔顶排出，进入塔C-422；塔底排出的水相中含有大部分的催化剂及未反应的丙烯酸，一路返回反应器R-411A循环使用，一路去重组分分解器R-460作为分解用的催化剂（见图1）。催化剂萃取控制5图1萃取塔单元带控制点流程图组分2BUOH4BA名称水一丁醇丙烯酸丙烯酸丁酯3-内烯酰FORMULAH2OC4H10OC3H4O2C7H12O氧基丙酸5D-AA9FUR7PTSA对甲苯磺酸C6H8O4C5H4O6下表是萃取过程中用到的物质三、主要设备（如表1所示）表1主要设备一览表设备位号设备名称P425进水泵P412A/B溶剂进料泵P413主物流进料泵E-415冷却器C-421萃取塔四、调节阀、显示仪表及现场阀说明1•调节阀（如表2所示）表2调节阀位号所控调节阀正常值单位正常工况FIC4021FV40212112.7kg/h串级FIC4020FV402021126・6kg/h自动FIC4022FV40221868・4kg/h自动7FIC4041FV404120000kg/h串级FIC4061FV406177・1kg/h自动LI4009萃取剂相液位50%自动TIC401430°C自动2•显示仪表（如图3所示）图3显示仪表位号显示变量正常值单位TI4021C-421塔顶温度35CPI4012C-421塔顶压力101.3kPaTI4020主物料出口温度35CFI4031主物料出口流量21293・8Kg/h3•现场阀说明（如图4所示）图4现场阀位号名称V4001FCW的入口阀V4002水的入口阀V4003调节阀FV4020的旁通阀V4004C421的泻液阀V4005调节阀FV4021的旁通阀V4007调节阀FV4022的旁通阀V4009调节阀FV4061的旁通阀V4101泵P412A的前阀V4102泵P412A的后阀V4103调节阀FV4021的前阀V4104调节阀FV4021的后阀V4105调节阀FV4020的前阀8V4106调节阀FV4020的后阀V4107泵P413的前阀V4108泵P413的...
