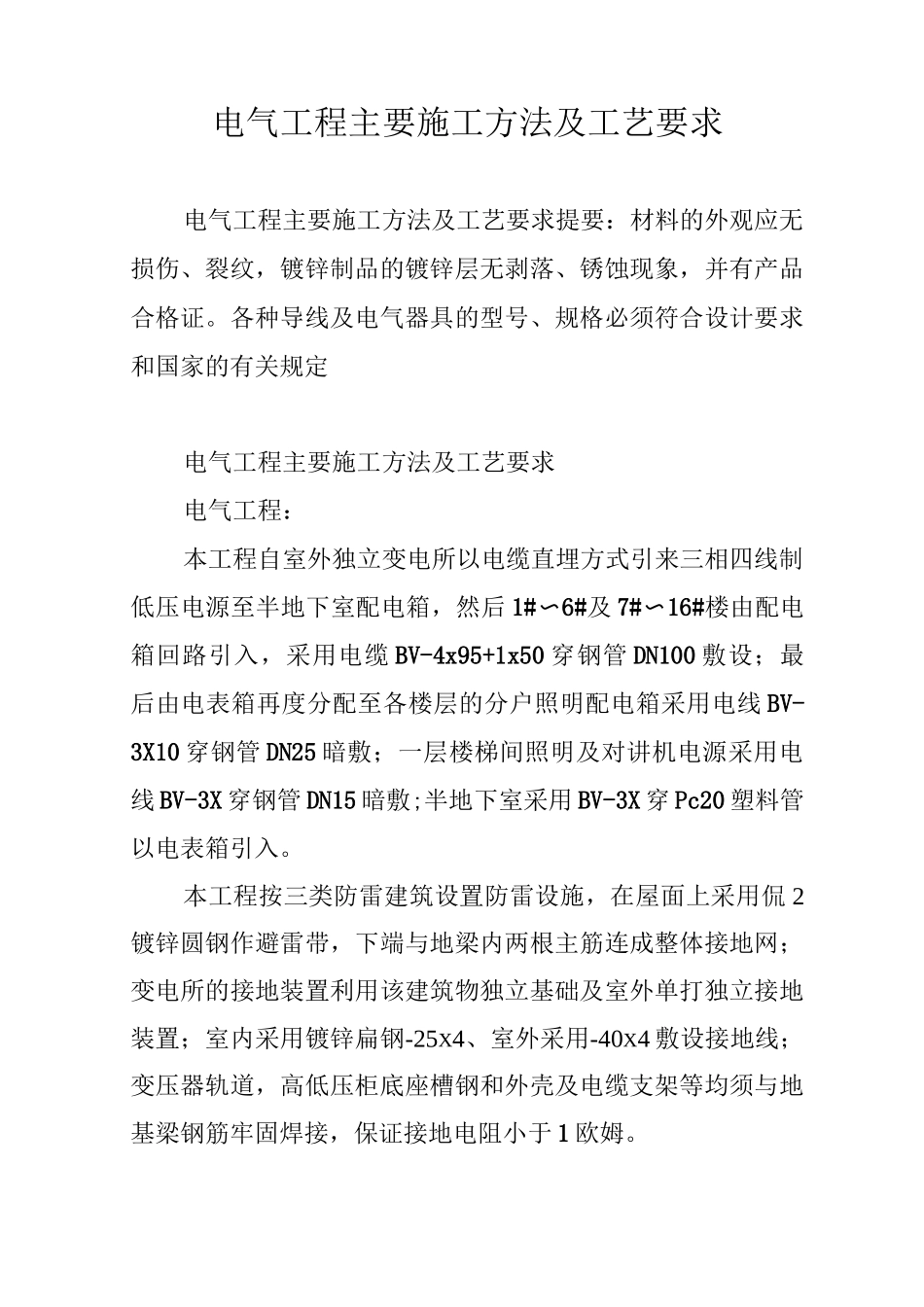

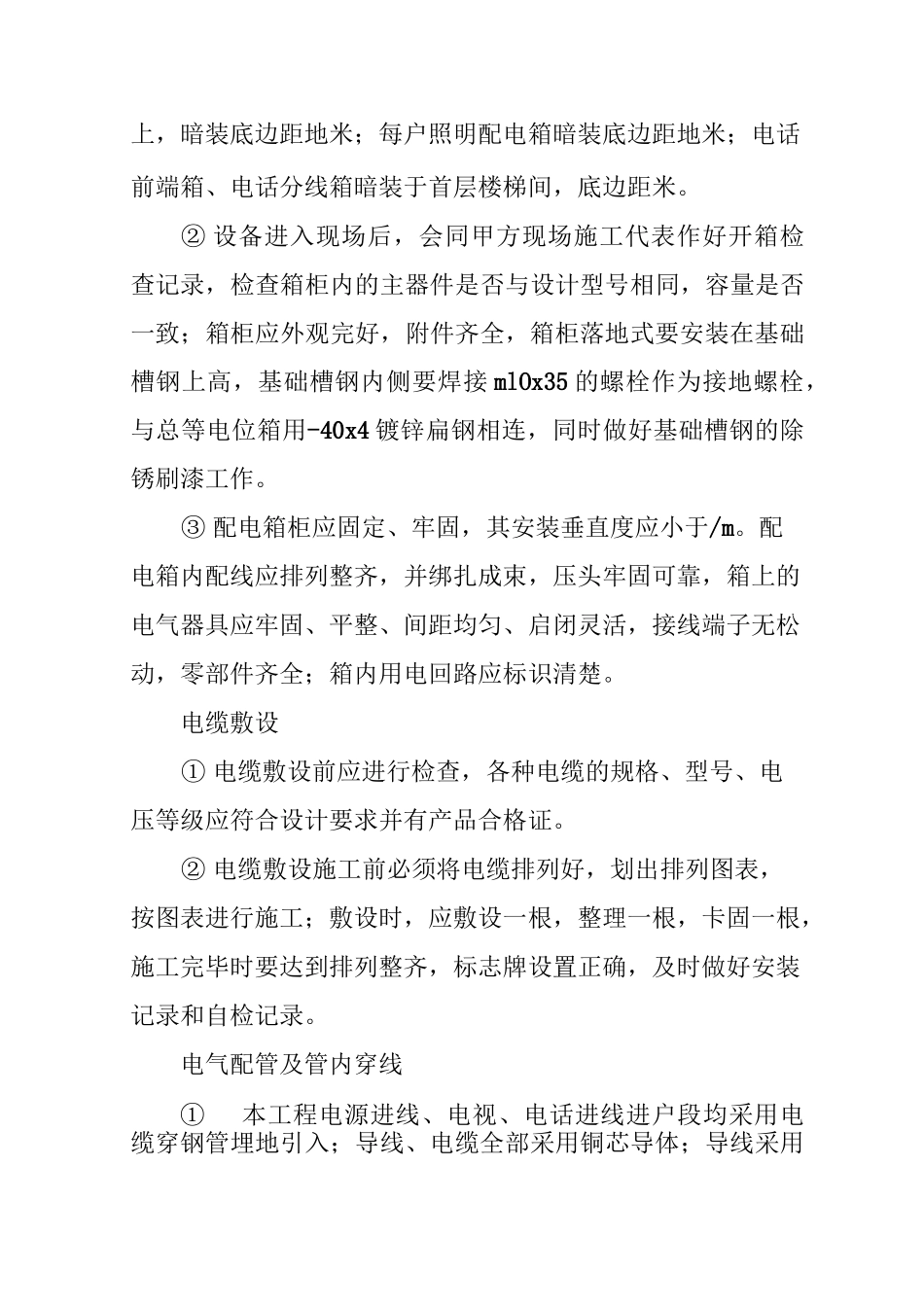

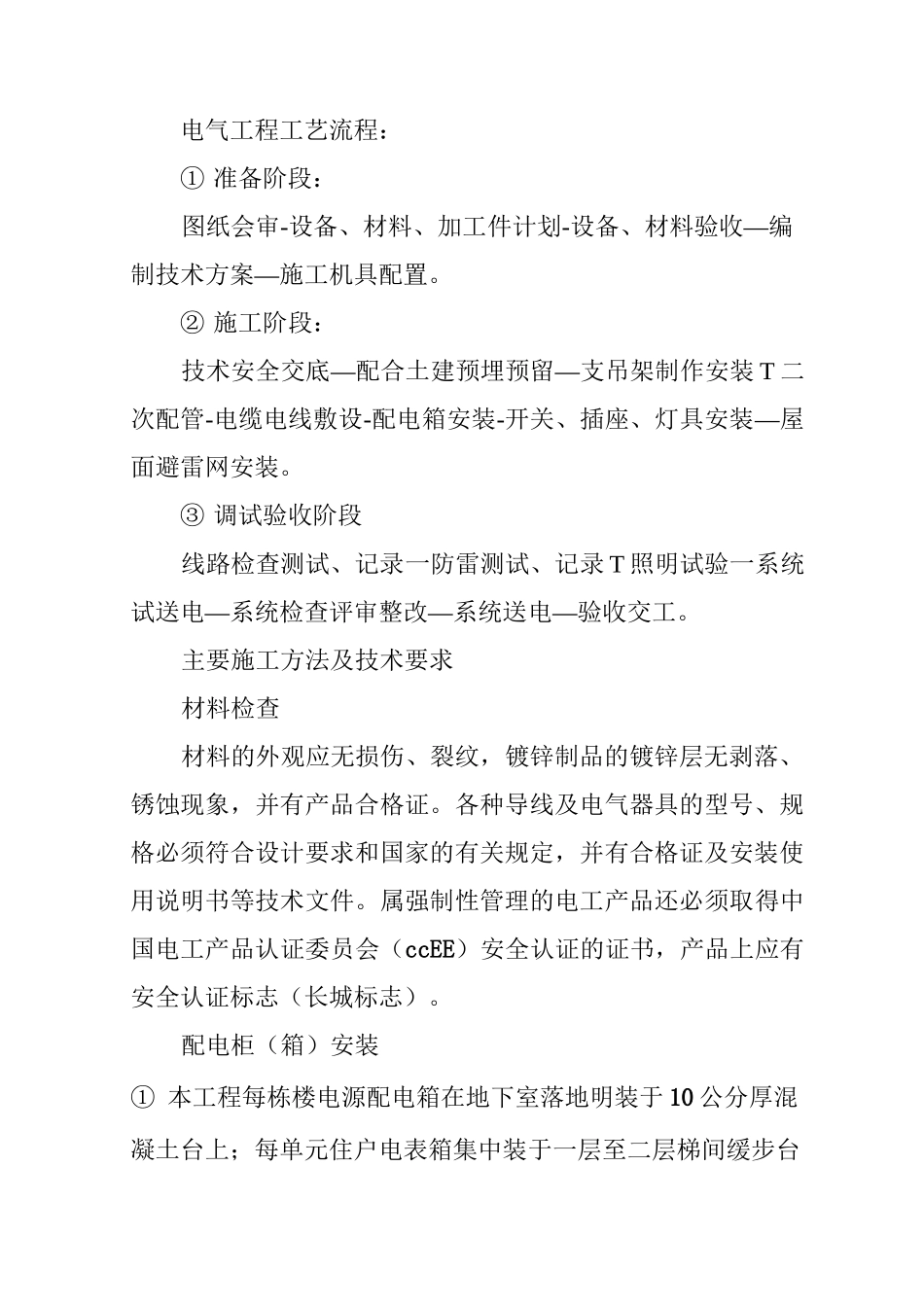

电气工程主要施工方法及工艺要求电气工程主要施工方法及工艺要求提要：材料的外观应无损伤、裂纹，镀锌制品的镀锌层无剥落、锈蚀现象，并有产品合格证。各种导线及电气器具的型号、规格必须符合设计要求和国家的有关规定电气工程主要施工方法及工艺要求电气工程：本工程自室外独立变电所以电缆直埋方式引来三相四线制低压电源至半地下室配电箱，然后1#〜6#及7#〜16#楼由配电箱回路引入，采用电缆BV-4x95+1x50穿钢管DN100敷设；最后由电表箱再度分配至各楼层的分户照明配电箱采用电线BV-3X10穿钢管DN25暗敷；一层楼梯间照明及对讲机电源采用电线BV-3X穿钢管DN15暗敷;半地下室采用BV-3X穿Pc20塑料管以电表箱引入。本工程按三类防雷建筑设置防雷设施，在屋面上采用侃2镀锌圆钢作避雷带，下端与地梁内两根主筋连成整体接地网；变电所的接地装置利用该建筑物独立基础及室外单打独立接地装置；室内采用镀锌扁钢-25X4、室外采用-40X4敷设接地线；变压器轨道，高低压柜底座槽钢和外壳及电缆支架等均须与地基梁钢筋牢固焊接，保证接地电阻小于1欧姆。电气工程工艺流程：①准备阶段：图纸会审-设备、材料、加工件计划-设备、材料验收—编制技术方案—施工机具配置。②施工阶段：技术安全交底—配合土建预埋预留—支吊架制作安装T二次配管-电缆电线敷设-配电箱安装-开关、插座、灯具安装—屋面避雷网安装。③调试验收阶段线路检查测试、记录一防雷测试、记录T照明试验一系统试送电―系统检查评审整改―系统送电―验收交工。主要施工方法及技术要求材料检查材料的外观应无损伤、裂纹，镀锌制品的镀锌层无剥落、锈蚀现象，并有产品合格证。各种导线及电气器具的型号、规格必须符合设计要求和国家的有关规定，并有合格证及安装使用说明书等技术文件。属强制性管理的电工产品还必须取得中国电工产品认证委员会（ccEE）安全认证的证书，产品上应有安全认证标志（长城标志）。配电柜（箱）安装①本工程每栋楼电源配电箱在地下室落地明装于10公分厚混凝土台上；每单元住户电表箱集中装于一层至二层梯间缓步台上，暗装底边距地米；每户照明配电箱暗装底边距地米；电话前端箱、电话分线箱暗装于首层楼梯间，底边距米。②设备进入现场后，会同甲方现场施工代表作好开箱检查记录，检查箱柜内的主器件是否与设计型号相同，容量是否一致；箱柜应外观完好，附件齐全，箱柜落地式要安装在基础槽钢上高，基础槽钢内侧要焊接mlOx35的螺栓作为接地螺栓，与总等电位箱用-40x4镀锌扁钢相连，同时做好基础槽钢的除锈刷漆工作。③配电箱柜应固定、牢固，其安装垂直度应小于/m。配电箱内配线应排列整齐，并绑扎成束，压头牢固可靠，箱上的电气器具应牢固、平整、间距均匀、启闭灵活，接线端子无松动，零部件齐全；箱内用电回路应标识清楚。电缆敷设①电缆敷设前应进行检查，各种电缆的规格、型号、电压等级应符合设计要求并有产品合格证。②电缆敷设施工前必须将电缆排列好，划出排列图表，按图表进行施工；敷设时，应敷设一根，整理一根，卡固一根，施工完毕时要达到排列整齐，标志牌设置正确，及时做好安装记录和自检记录。电气配管及管内穿线①本工程电源进线、电视、电话进线进户段均采用电缆穿钢管埋地引入；导线、电缆全部采用铜芯导体；导线采用BV-500型铜芯塑料线，立上引下线穿镀锌钢管沿墙暗敷，其余支线及弱电线路均穿阻燃PVc管暗敷。②当土建主体工程开始后，安装便开始集中力量配合土建进行电管、接线盒、灯头盒等预埋预留；土建筑砌砖墙时进行二次配管；当土建主体结构装修工程基本完成后即可开始穿线。③暗配钢管采用套管连接，其长度为管外径的〜3倍。连接管的对口应处在套管中心，焊口应焊接牢固、平整、密实；管子与建筑物表面的距离不应小于15mm，埋于地下或混凝土内的管子其弯曲半径不能小于管子外径的10倍，其它位置的管子其弯曲半径不能小于管外径的6倍。④明配管及支架应平整牢固，连接采用套管连接，套管长度为100mm，弯曲半径为4倍管外径，固定卡的距离为，在终端转弯处，离边缘150mm做固定支架。⑤硬PVc管应使用套管粘胶连接，进盒连接须用粘胶螺头连接，并用扎丝扎牢，严防震动损坏管和盒...
