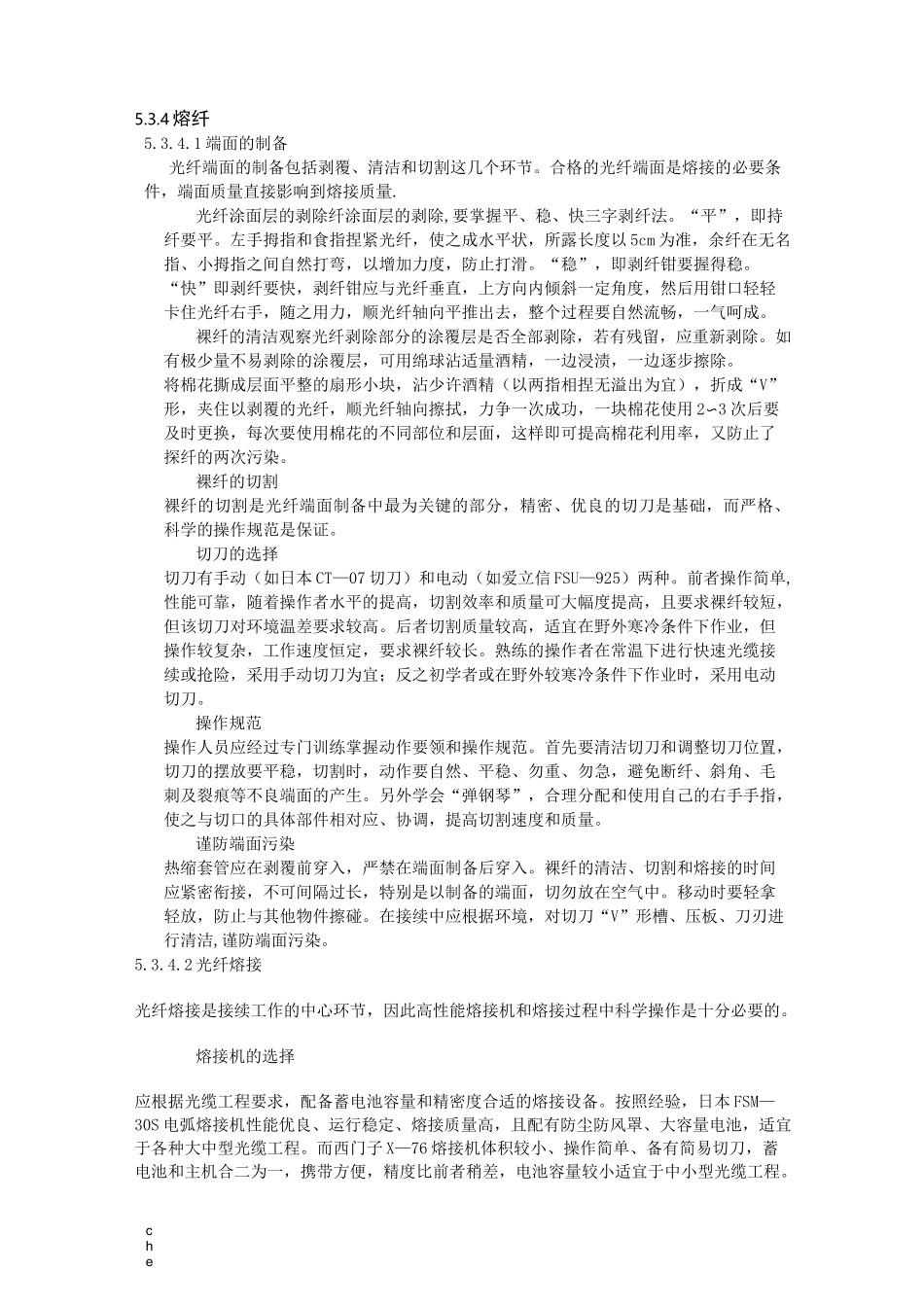

che5.3.4熔纤5.3.4.1端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节。合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量.光纤涂面层的剥除纤涂面层的剥除,要掌握平、稳、快三字剥纤法。“平”，即持纤要平。左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。“稳”，即剥纤钳要握得稳。“快”即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。裸纤的清洁观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2〜3次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了探纤的两次污染。裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。切刀的选择切刀有手动（如日本CT—07切刀）和电动（如爱立信FSU—925）两种。前者操作简单,性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之初学者或在野外较寒冷条件下作业时，采用电动切刀。操作规范操作人员应经过专门训练掌握动作要领和操作规范。首先要清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然、平稳、勿重、勿急，避免断纤、斜角、毛刺及裂痕等不良端面的产生。另外学会“弹钢琴”，合理分配和使用自己的右手手指，使之与切口的具体部件相对应、协调，提高切割速度和质量。谨防端面污染热缩套管应在剥覆前穿入，严禁在端面制备后穿入。裸纤的清洁、切割和熔接的时间应紧密衔接，不可间隔过长，特别是以制备的端面，切勿放在空气中。移动时要轻拿轻放，防止与其他物件擦碰。在接续中应根据环境，对切刀“V”形槽、压板、刀刃进行清洁,谨防端面污染。5.3.4.2光纤熔接光纤熔接是接续工作的中心环节，因此高性能熔接机和熔接过程中科学操作是十分必要的。熔接机的选择应根据光缆工程要求，配备蓄电池容量和精密度合适的熔接设备。按照经验，日本FSM—30S电弧熔接机性能优良、运行稳定、熔接质量高，且配有防尘防风罩、大容量电池，适宜于各种大中型光缆工程。而西门子X—76熔接机体积较小、操作简单、备有简易切刀，蓄电池和主机合二为一，携带方便，精度比前者稍差，电池容量较小适宜于中小型光缆工程。che熔接程序熔接前根据光纤的材料和类型，设置好最佳预熔主熔电流和时间以及光纤送入量等关键参数。熔接过程中还应及时清洁熔接机“V”形槽、电极、物镜、熔接室等，随时观察熔接中有无气泡、过细、过粗、虚熔、分离等不良现象，注意OTDR测试仪表跟踪监测结果，及时分析产生上述不良现象的原因，采取相应的改进措施。如多次出现虚熔现象，应检查熔接的两根光纤的材料、型号是否匹配，切刀和熔接机是否被灰尘污染，并检查电极氧化状况，若均无问题则应适当提高熔接电流。5.3.4.3盘纤盘纤是一门技术，也是一门艺术。科学的盘纤方法，可使光纤布局合理、附加损耗小、经得住时间和恶劣环境的考验，可避免因挤压造成的断纤现象。1）沿松套管或光缆分歧方向为单元进行盘纤，前者适用于所有的接续工程；后者仅适用于主干光缆末端且为一进多出。分支多为小对数光缆。该规则是每熔接和热缩完一个或几个松套管内的光纤、或一个分支方向光缆内的光纤后，盘纤一次。优点是避免了光纤松套管间或不同分支光缆间光纤的混乱，使之布局合理、易盘、易拆，更便于日后维护。2）以预留盘中热缩管安放单元为单位盘纤，此规则是根据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目...
