陶瓷工业窑炉能耗现状及节能技术VIP专享VIP免费

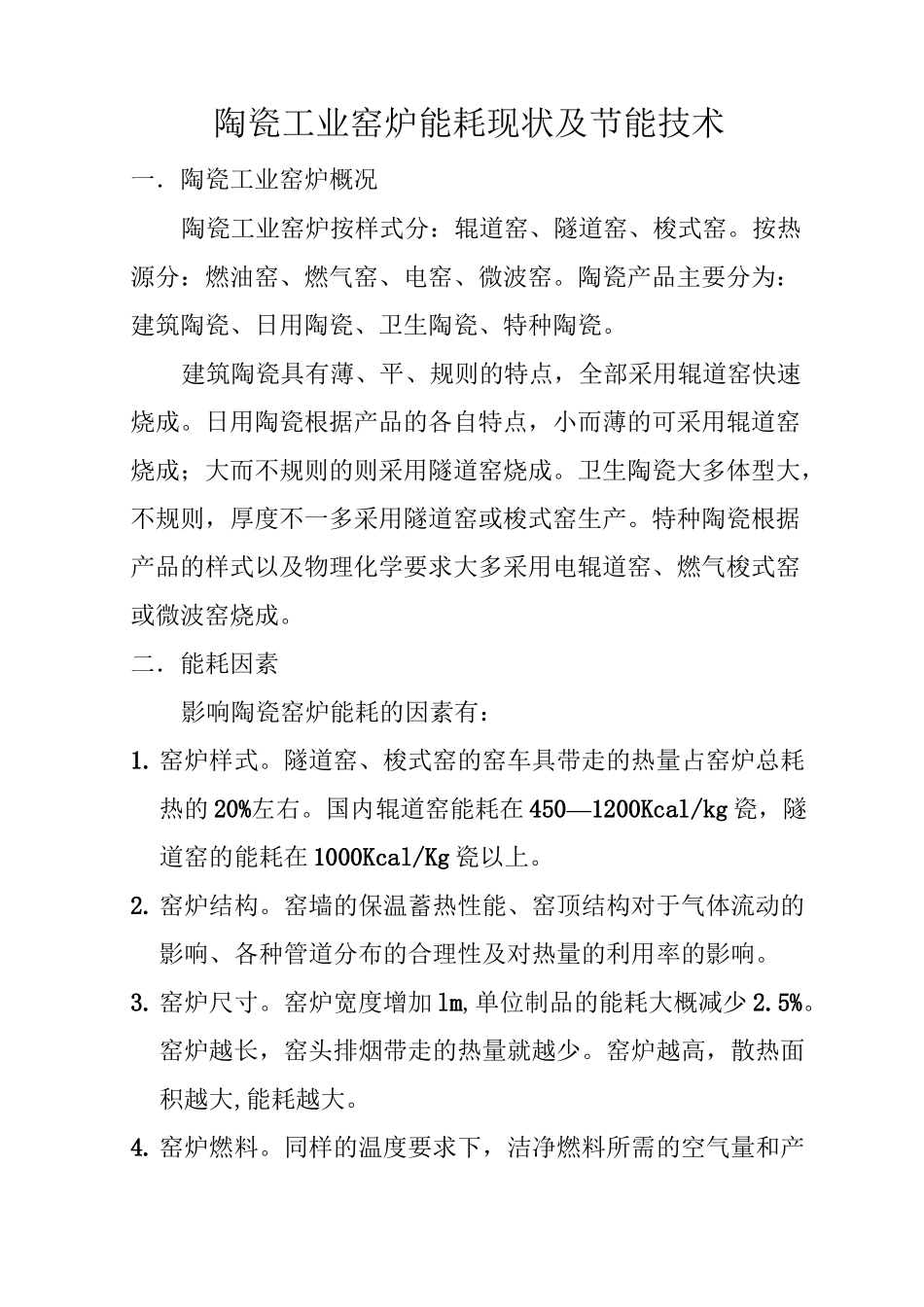

陶瓷工业窑炉能耗现状及节能技术一．陶瓷工业窑炉概况陶瓷工业窑炉按样式分：辊道窑、隧道窑、梭式窑。按热源分：燃油窑、燃气窑、电窑、微波窑。陶瓷产品主要分为：建筑陶瓷、日用陶瓷、卫生陶瓷、特种陶瓷。建筑陶瓷具有薄、平、规则的特点，全部采用辊道窑快速烧成。日用陶瓷根据产品的各自特点，小而薄的可采用辊道窑烧成；大而不规则的则采用隧道窑烧成。卫生陶瓷大多体型大，不规则，厚度不一多采用隧道窑或梭式窑生产。特种陶瓷根据产品的样式以及物理化学要求大多采用电辊道窑、燃气梭式窑或微波窑烧成。二．能耗因素影响陶瓷窑炉能耗的因素有：1.窑炉样式。隧道窑、梭式窑的窑车具带走的热量占窑炉总耗热的20%左右。国内辊道窑能耗在450—1200Kcal/kg瓷，隧道窑的能耗在1000Kcal/Kg瓷以上。2.窑炉结构。窑墙的保温蓄热性能、窑顶结构对于气体流动的影响、各种管道分布的合理性及对热量的利用率的影响。3.窑炉尺寸。窑炉宽度增加lm,单位制品的能耗大概减少2.5%。窑炉越长，窑头排烟带走的热量就越少。窑炉越高，散热面积越大,能耗越大。4.窑炉燃料。同样的温度要求下，洁净燃料所需的空气量和产生的烟气量少，排烟带走的热量就少。微波、电热、燃气、燃油、燃煤窑炉的能耗依次增大。5.窑炉材料。窑体材料的热导率越低，窑体散热越少，材料越轻，窑体蓄热越少。6.窑炉控制。目前国内大多采用计算机自动监测控制系统，合理调节窑内温度、压力、气氛，从而减少燃料消耗；合理调节风机和传动电机频率，减少无用功。7.窑炉烧嘴。目前国内新建窑炉大多采用高速预混式节能烧嘴，该烧嘴可调节空气过量系数，高速，减少宽断面温差。8.窑炉余热的回收利用。目前国内陶瓷窑炉基本都采用直接热回收利用的方式，如：加热空气、干燥坯体等，动力回收的很少。9.产品。产品的原料、规格、性能的不同，烧成参数也不同，能耗自然也不同，产品烧成温度降低100°C,单位产品热耗可降低10%。目前广东外墙砖的能耗大概为530—1000Kcal/Kg瓷，仿古砖480—700Kcal/Kg瓷，抛光砖530—800Kcal/Kg瓷，日用卫生陶瓷大概为1000—2000Kcal/Kg瓷。三.几种常见窑炉的能耗或节能成果。辊道窑：辊道窑因其机械自动化程度高、结构简单、产量大深受企业欢迎。由于承载产品的辊棒温度局限，最高温一般在1300°C以下。目前国内在燃气辊道窑节能方面做的比较好的有：佛山中窑窑业发展有限公司、中鹏机械有限公司和中瓷窑炉有限公司以及具有意大利血统的摩德娜机械和萨克米机械。中窑目前最新型最节能的窑炉：超宽体低热值燃气节能型辊道窑。该窑长328m、内宽2.8m、有效宽度2.5m、最高烧成温度1220C、能耗三500-650Kcal/Kg瓷、产量12000—25000m2/d、窑炉表面温度W50C、产品：抛光砖和釉面砖、燃料：发生炉煤气。该窑与普通窑炉的区别：1.超宽，超长使单位能耗降低。2.烧成带和预热带采用拱顶结构，解决了断面温差问题。3.由PID系统控制窑炉各变频器和风机。中鹏目前的窑炉是在宽体窑炉的基础上进行小的局部改造。该公司发明的外侧墙带导流通道减少了窑炉辊棒两边的漏气现象。该公司在福建通达陶瓷厂建的彩釉砖辊道窑能耗为530Kcal/Kg瓷，达到了国内先进水平。摩德娜机械首先采用了国外最先进的纳米微孔保温板，极大的降低了窑体的散热损失。该公司在余热的综合回收利用方面做的非常出色，用窑头烟气供给喷雾干燥塔，尾冷余热风在急冷区通过热管加热后做助燃风，冷却热风和冷却抽热送于坯体干燥器。基本能实现烟气的零排放，平均能耗能达到450Kcal/Kg瓷。隧道窑：隧道窑历史悠久，在窑炉结构方面发展的已经相对比较完善，更新换代比较慢。新建的隧道窑基本都采用了辊道窑宽体、扁平、模块化的结构。在节能降耗方面基本和辊道窑一样，唯一的不同之处在于隧道窑采用窑车、窑具承载烧成，根据窑车具能够承受的温度，窑内最高温能够高达1800°C,但由于制品的装卸在窑外，窑车、窑具带走的热量非常多，占窑炉总耗热的20%左右，所以新型轻质低蓄热节能材料的应用对于隧道窑的节能效果是很明显的。国内隧道窑设计施工经验比较丰富的主要有：湖北中浩窑炉、唐山陶瓷集团设计院、佛山亚琛窑炉。梭式窑：传统梭式窑采用的拱顶，...
