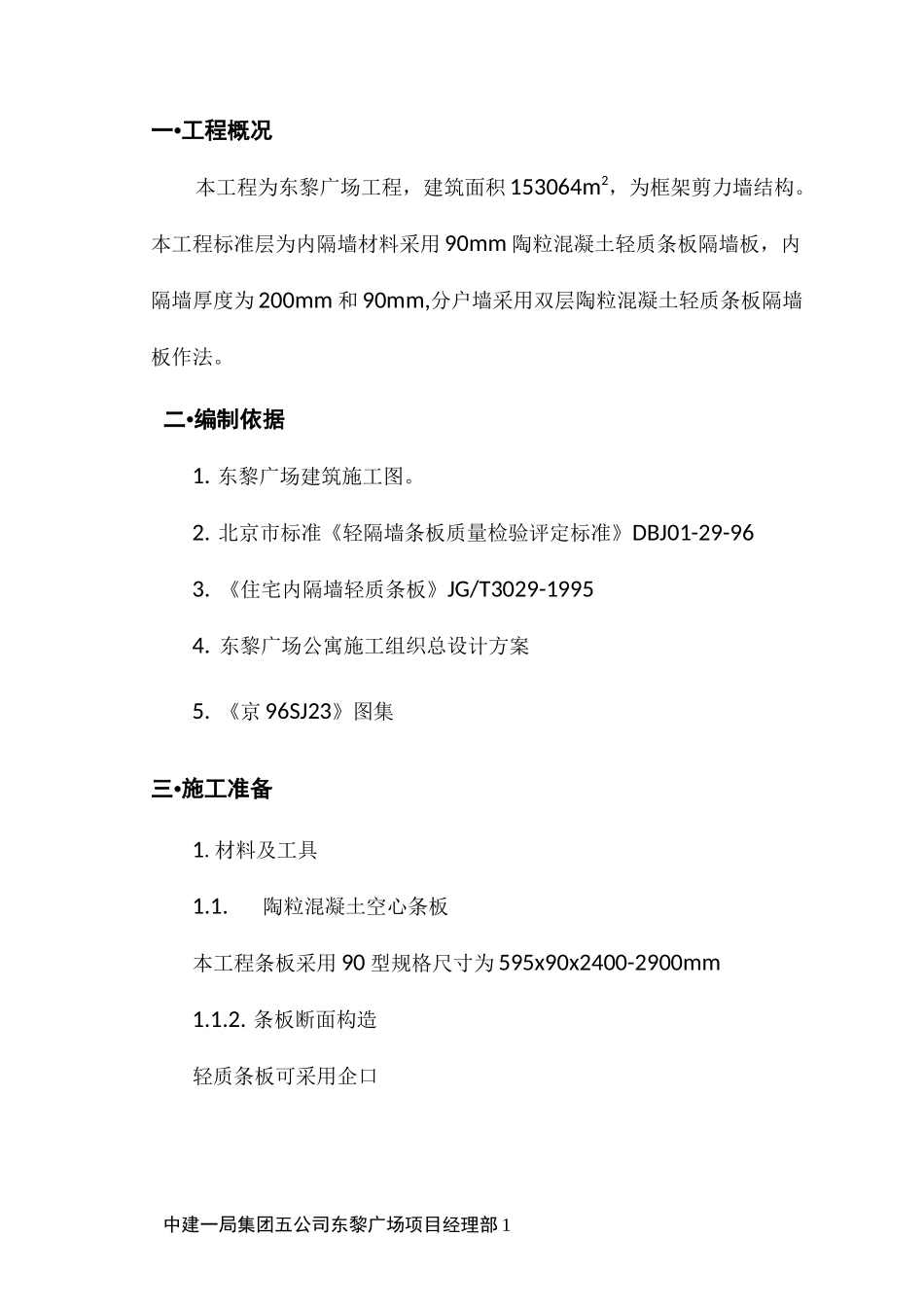

中建一局集团五公司东黎广场项目经理部1一•工程概况本工程为东黎广场工程，建筑面积153064m2，为框架剪力墙结构。本工程标准层为内隔墙材料采用90mm陶粒混凝土轻质条板隔墙板，内隔墙厚度为200mm和90mm,分户墙采用双层陶粒混凝土轻质条板隔墙板作法。二•编制依据1.东黎广场建筑施工图。2.北京市标准《轻隔墙条板质量检验评定标准》DBJ01-29-963.《住宅内隔墙轻质条板》JG/T3029-19954.东黎广场公寓施工组织总设计方案5.《京96SJ23》图集三•施工准备1.材料及工具1.1.陶粒混凝土空心条板本工程条板采用90型规格尺寸为595x90x2400-2900mm1.1.2.条板断面构造轻质条板可采用企口中建一局集团五公司东黎广场项目经理部21.1.3.条板性能陶粒条板物理力学性能指标如下表。陶粒条板物理力学性能指标序号项目90mm厚板1抗冲击性能，次，n52抗弯破坏荷载，板自重倍数，n1.03干燥收缩值，mm/m,<0.64单点吊挂力,N,n10005面密度，kg/m2,<806空气声计权隔声量,dB,n357耐火极限，h,n18燃烧性非燃烧体1.2.粘结剂121.1#水泥粘结剂:用于条板施工中条板连接和条板与顶板的连接、条板的填缝和补平。抗剪强/度》1.5Mpa粘结强度n1.0Mpa初凝时间：0.5-1.0h1.2.22#水泥粘结剂：用于条板预留吊挂件、构配件粘结和条板预埋件补平。中建一局集团五公司东黎广场项目经理部3抗剪强度n2.0Mpa粘结强度n3.0Mpa初凝时间：0.5-1.0h手架、登等中建一局集团五公司东黎广场项目经理部41.3.C20细石混凝土：用于条板与底板连接填塞。1.4石膏腻子：用于光面条板隔墙的基面修补和找平。抗压强度n2.5Mpa抗折强度n1.0Mpa粘结强度n0.2Mpa终凝时间：3h1.5.玻纤布条：条宽50mm,用于板缝处理;条宽200mm,用于墙面转角附加层；涂塑中碱玻璃纤维网格布,网格10mmx10mm,布重n80g/m（幅宽580mm时），断裂强度（25mmx100mm布条），含胶量n8;径向〉30kg,纬向＞15kg。1.6.n型钢板卡。1.7.本做法需准备下列工具：扫帚、水桶、软毛刷、撬棍、开刀、托板、抹子、2m靠尺钢尺、橡皮锤木楔、射钉枪、手持无齿锯、墨线盒、钢丝刷、小灰槽、脚•条板安装操作工艺1.作业条件1.1.主体结构施工及轻隔墙接角部位墙面基层处理验收完毕，与条板接触部位墙面面层应处理完善，墙地面、顶面弹出相应标高线。1.2.水暖电气设备安装应先放线定点,钻孔粘结预埋件或开关插座，中建一局集团五公司东黎广场项目经理部5留出板孔或利用板孔敷设做暗埋管线。1.3.操作地点环境温度不低于5。C。1.4.秋冬施工期，季候风较大地区施工点应设临时外门窗遮挡，以减少拼接裂缝产生。2.施工工艺结构墙面、顶面、地面清理和找平f放线、分档f配板、修补f安U型卡f配制粘结剂f安装隔墙板f安门窗框f处理板缝f板面装饰T铺设线管、线盒、埋件2.1.清理隔墙板与顶面、地面、墙面的结合部汎凸出墙面的砂浆、混凝土块、杂物等必须剔除并清扫干净。22放线、分档在地面、墙面及顶面根据设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。2.3.配板及修补隔墙板安装前应对隔墙板进行检查,凡外形尺寸超出允许偏差或有严重缺陷的不合格产品不得使用。板的长度为楼层的净高减去20mm。计算并量测门窗洞口上部及窗口下部的隔板尺寸,按尺寸配有预埋见的门窗框板。当板的宽度与隔墙的长度不相适应时,应将部分隔墙板预先拼装加宽中建一局集团五公司东黎广场项目经理部6（或锯窄）成合适的宽度，放置有阴角处。有缺陷的板应修补。2.4.条板端部及两块条板顶端拼缝之间采用射钉将U型钢卡固定在顶板及梁上。随安装随固定U型钢板卡。2.5.配制胶粘剂胶粘剂要随配随用。配制的胶粘剂应在30min内用完。2.6.安装隔墙板隔墙板安装顺序应从与墙的结合处开始，依次顺序安装。板侧清刷浮灰，在墙面，顶面，板的顶面，及侧面（相拼合面）满刮胶粘剂，按弹线位置安装就位，用木楔顶在板底，再用手平推隔板，使板缝冒浆，一个人用撬棍在板底部向上顶，另一人打木楔，使隔墙板挤紧顶实，然后用开刀（腻子刀）将挤出的胶粘剂刮平。按以上办法依次安装隔墙板。在安装隔墙板时，一定要注意使条板对准预先在顶板和地板上弹好的定位线,在安装过程中随时用2m靠尺及塞尺测量墙面的平整度，用2m托线板检查板的垂直度。粘结完毕的墙...
