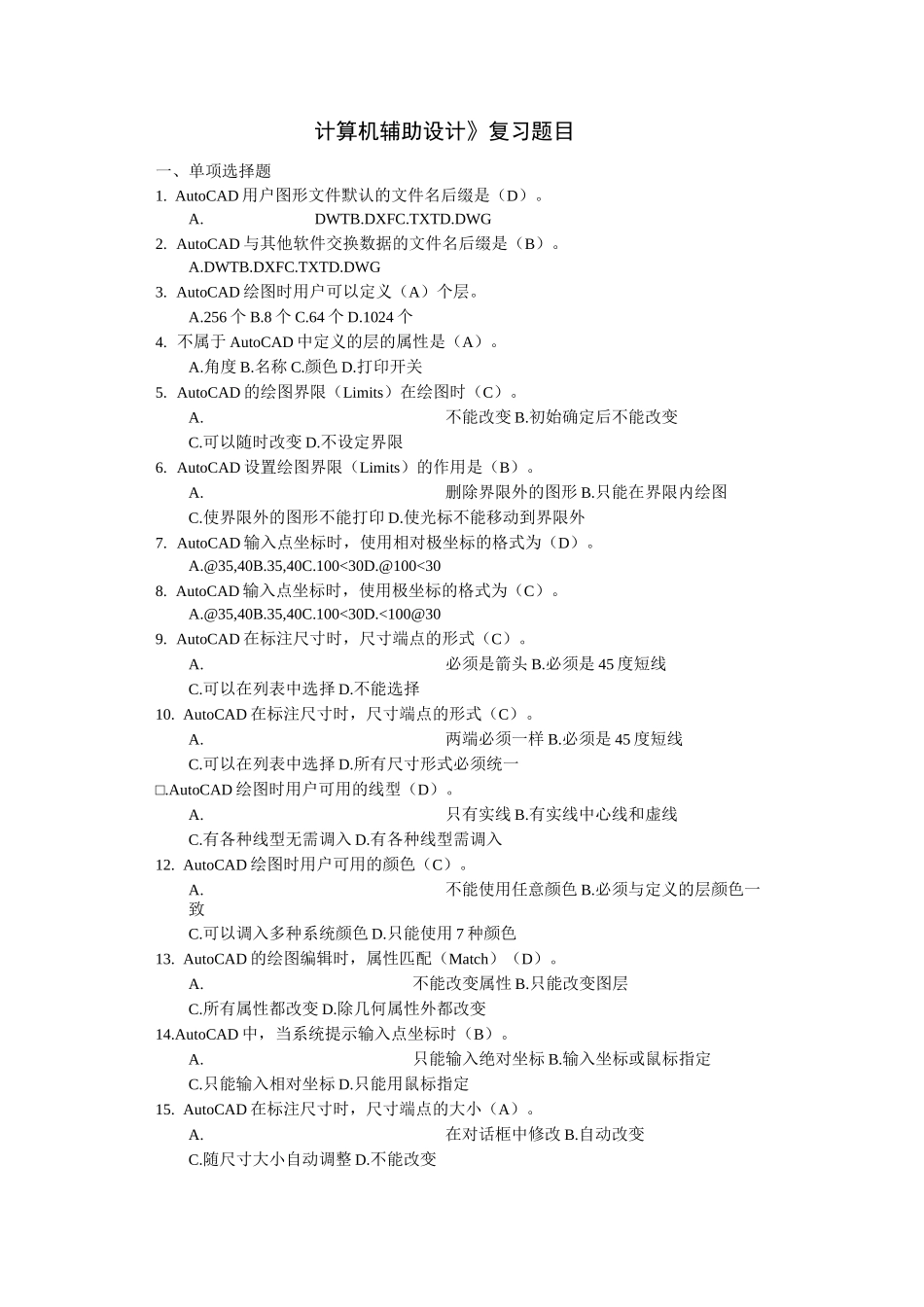

计算机辅助设计》复习题目一、单项选择题1.AutoCAD用户图形文件默认的文件名后缀是（D）。A.DWTB.DXFC.TXTD.DWG2.AutoCAD与其他软件交换数据的文件名后缀是（B）。A.DWTB.DXFC.TXTD.DWG3.AutoCAD绘图时用户可以定义（A）个层。A.256个B.8个C.64个D.1024个4.不属于AutoCAD中定义的层的属性是（A）。A.角度B.名称C.颜色D.打印开关5.AutoCAD的绘图界限（Limits）在绘图时（C）。A.不能改变B.初始确定后不能改变C.可以随时改变D.不设定界限6.AutoCAD设置绘图界限（Limits）的作用是（B）。A.删除界限外的图形B.只能在界限内绘图C.使界限外的图形不能打印D.使光标不能移动到界限外7.AutoCAD输入点坐标时，使用相对极坐标的格式为（D）。A.@35,40B.35,40C.100<30D.@100<308.AutoCAD输入点坐标时，使用极坐标的格式为（C）。A.@35,40B.35,40C.100<30D.<100@309.AutoCAD在标注尺寸时，尺寸端点的形式（C）。A.必须是箭头B.必须是45度短线C.可以在列表中选择D.不能选择10.AutoCAD在标注尺寸时，尺寸端点的形式（C）。A.两端必须一样B.必须是45度短线C.可以在列表中选择D.所有尺寸形式必须统一□.AutoCAD绘图时用户可用的线型（D）。A.只有实线B.有实线中心线和虚线C.有各种线型无需调入D.有各种线型需调入12.AutoCAD绘图时用户可用的颜色（C）。A.不能使用任意颜色B.必须与定义的层颜色一致C.可以调入多种系统颜色D.只能使用7种颜色13.AutoCAD的绘图编辑时，属性匹配（Match）（D）。A.不能改变属性B.只能改变图层C.所有属性都改变D.除几何属性外都改变14.AutoCAD中，当系统提示输入点坐标时（B）。A.只能输入绝对坐标B.输入坐标或鼠标指定C.只能输入相对坐标D.只能用鼠标指定15.AutoCAD在标注尺寸时，尺寸端点的大小（A）。A.在对话框中修改B.自动改变C.随尺寸大小自动调整D.不能改变16.AutoCAD在标注尺寸时，尺寸端点的大小（D）。A.只能在标注样式中修改B.只能在特性管理对话框中修改A.用小写字母C.A或B或两者的结B.用大写字母D.不能从键盘输入命A.BYLAYERC.不能改变D.利用标注样式和特性管理对话框都可修改17.AutoCAD中，设置矩形阵列时，下面哪种是系统允许的（C）A.阵列角度可以为负B.行列偏移可以为负C.阵列角度和行列偏移都可以为负D.阵列角度和行列偏移都不可以为负18.关于AutoCAD中的阵列功能（D）A.可以做不规则的矩阵阵列B.可以做不规则的圆阵列C.可以做不规则的矩阵阵列和圆阵列D.只能做规则的矩阵阵列和圆阵列19.AutoCAD中，使用鼠标框选图形对象时，（A）不可以选中对象A.从左向右部分框住对象B.从右向左部分框住对象C.从左向右全部框住对象D.从右向左全部框住对象20.AutoCAD中，使用鼠标选择图形对象时，（A）A.直接用鼠标可选取多个图形对象B.必须按下Ctrl键用鼠标选取多个图形对象C.必须按下Ctrl键用鼠标去除已经选择的图形对象D.不按下Shift键用鼠标可以去除已经选择的图形对象21.AutoCAD中，使用缩放功能改变的是图形的（B）A.实际尺寸B.显示比例C.显示方式D.打印方式22.AutoCAD中，通过输入等分对象的距离进行等分的操作是（C）A.多点B.单点C.定距等分D.定数等分23.AutoCAD中，要从键盘输入命令，只需要在命令行中输入（C）形式的命令24.AutoCAD中，下面操作中不能实现复制操作的是（D）A.复制B.镜像C.偏移D.分解25.AutoCAD中，下面关于孤岛说法正确的是（A）A.孤岛是指位于选择的填充区域内，但不进行图案填充的区域;B.孤岛是指位于选择的填充区域内，填充另一种图案的区域；C.孤岛是不在选择的填充区域内，但进行图案填充的区域;D.孤岛是一种自定义填充的方法。26.AutoCAD中要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为（A）B.BYBLOCKC.COLORD.RED27.AutoCAD中在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将（C）A.在X方向及Y方向均发生变化B.在X方向发生变化，Y方向不发生变化C.在X方向及Y方向均不发生变化D.在Y方向发生变化，X方向均发生变化28.AutoCAD中用矩形命令（RACTANG）画出一个矩形，该矩形中有（A）图元实体。A.1个B.4个C.不一定D.5个29.AutoCAD中在执行FILLET命令时，先应设置（A）。A.圆弧半径RB.距离DC.角度值...
