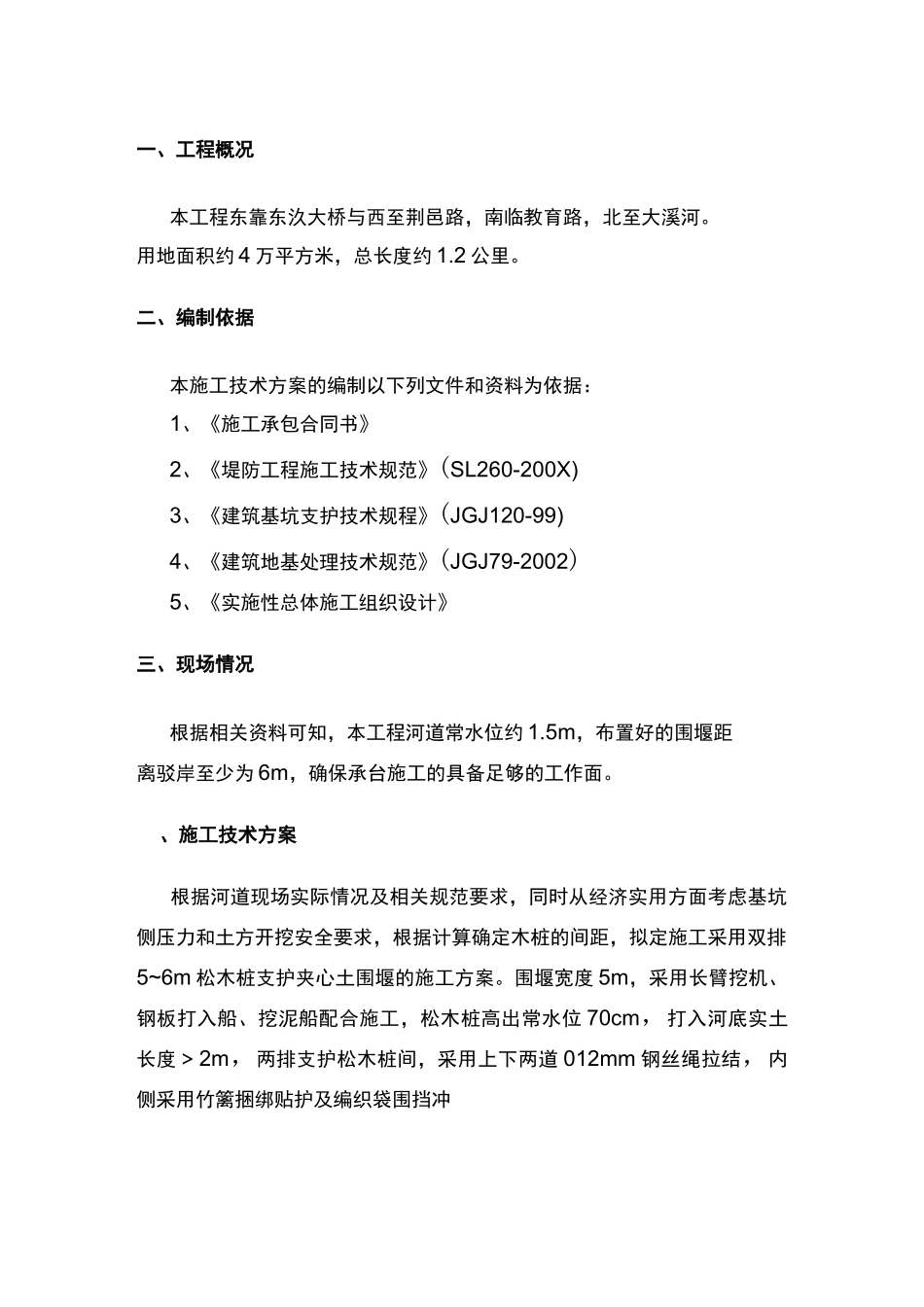

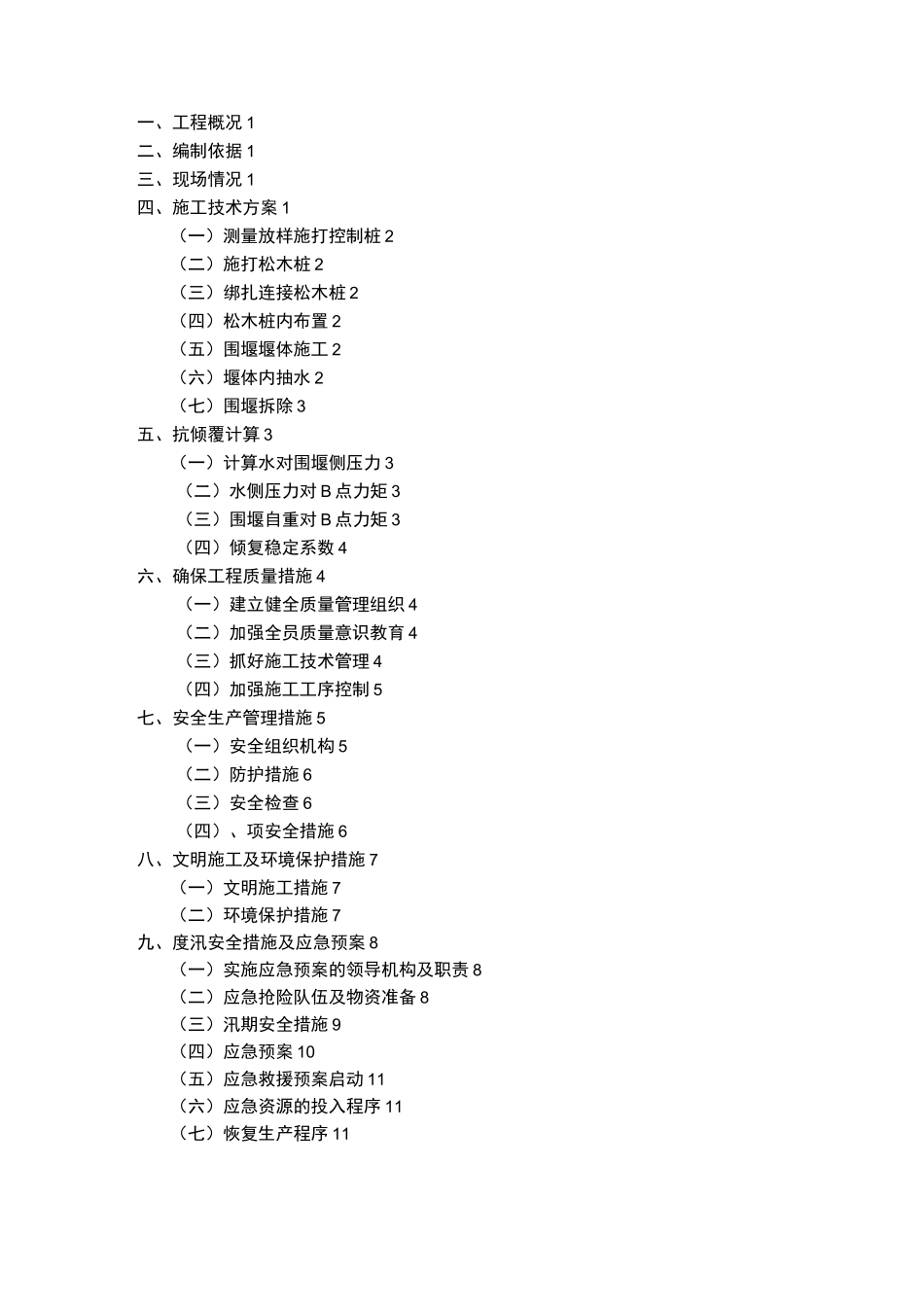

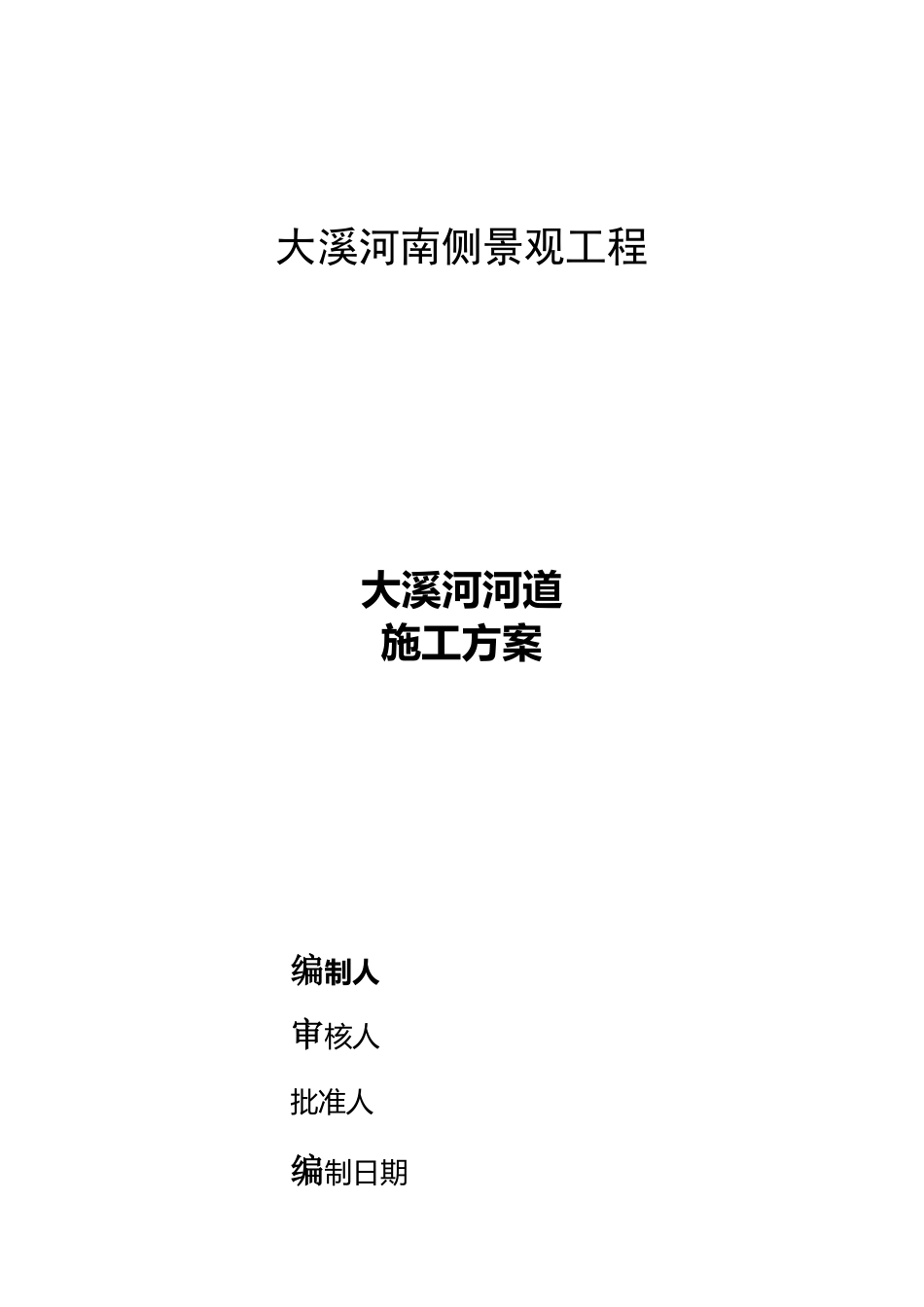

大溪河南侧景观工程大溪河河道施工方案编制人审核人批准人编制日期一、工程概况1二、编制依据1三、现场情况1四、施工技术方案1（一）测量放样施打控制桩2（二）施打松木桩2（三）绑扎连接松木桩2（四）松木桩内布置2（五）围堰堰体施工2（六）堰体内抽水2（七）围堰拆除3五、抗倾覆计算3（一）计算水对围堰侧压力3（二）水侧压力对B点力矩3（三）围堰自重对B点力矩3（四）倾复稳定系数4六、确保工程质量措施4（一）建立健全质量管理组织4（二）加强全员质量意识教育4（三）抓好施工技术管理4（四）加强施工工序控制5七、安全生产管理措施5（一）安全组织机构5（二）防护措施6（三）安全检查6（四）、项安全措施6八、文明施工及环境保护措施7（一）文明施工措施7（二）环境保护措施7九、度汛安全措施及应急预案8（一）实施应急预案的领导机构及职责8（二）应急抢险队伍及物资准备8（三）汛期安全措施9（四）应急预案10（五）应急救援预案启动11（六）应急资源的投入程序11（七）恢复生产程序11一、工程概况本工程东靠东汣大桥与西至荆邑路，南临教育路，北至大溪河。用地面积约4万平方米，总长度约1.2公里。二、编制依据本施工技术方案的编制以下列文件和资料为依据：1、《施工承包合同书》2、《堤防工程施工技术规范》(SL260-200X)3、《建筑基坑支护技术规程》(JGJ120-99)4、《建筑地基处理技术规范》(JGJ79-2002)5、《实施性总体施工组织设计》三、现场情况根据相关资料可知，本工程河道常水位约1.5m，布置好的围堰距离驳岸至少为6m，确保承台施工的具备足够的工作面。、施工技术方案根据河道现场实际情况及相关规范要求，同时从经济实用方面考虑基坑侧压力和土方开挖安全要求，根据计算确定木桩的间距，拟定施工采用双排5~6m松木桩支护夹心土围堰的施工方案。围堰宽度5m，采用长臂挖机、钢板打入船、挖泥船配合施工，松木桩高出常水位70cm，打入河底实土长度＞2m，两排支护松木桩间，采用上下两道012mm钢丝绳拉结，内侧采用竹篱捆绑贴护及编织袋围挡冲心夯填不透水粘土。围堰内底部根据施工需要采用渣土夯填，确保施工安全。（一）测量放样施打控制桩根据工程特点及实际情况，确定承台的坐标及围堰位置。（二）施打松木桩根据控制桩布置靠近河岸部分采用挖机和长臂挖机施打，配合人员必须穿着救生衣，带好安全帽，系好安全带（安全带可固定在小船上），小船可用长绳固定在另外的松木桩上，避免游走；河中心松木桩采用钢板打入船施工配合人员，施工要求同挖机施打。（三）绑扎连接松木桩距离桩顶35cm处设置通长横杆采用扒钉或钢丝绳同立桩固定。然后012mm钢丝绳及卡头固定横杆，使松木桩连成井架结构整体，仔细检查钢丝绳接头，角保连接牢靠。在距离拐角4m处堰体内设置斜撑，可施打几根松木桩固定斜撑。（四）松木桩内布置紧贴松木桩放置通长竹片，用扎丝固定竹片，基本保证竹片处于同一平面，避免刺破防水布。防水布上端用扎丝固定在松木桩顶，下端用编织袋装土压牢。（五）围堰堰体施工选用含水量少的粘土要作为堰体内填土，保证围堰的抗滲效果。采用挖土机分层从堰堤底向上填筑，每次夯填厚度控制在50cm以内，保证密实。（六）堰体内抽水围堰施工完成，检验堰体可靠性对堰体内进行抽水，抽水必须严格控制方式方法，严禁一次性抽完，绝不允许给围堰带来不稳定因素。抽水分三阶段进行，同时进行观测，控制围堰的水平及沉降位移，保证安全第一。如果出现滲漏，及时查找原因进行堵漏。（七）围堰拆除待驳岸施工完成后，拆除围堰，拆除前使围堰充水，保持水位等高河流水位。首先利用人工、手推车从围堰中心挖除填土，挖深30~40cm，漏出钢丝绳，再用挖机进行。挖除上层填土后，按照铰接顺序剥除钢丝绳。靠近河岸松木桩拔除利用Pc215挖机，河心松木桩采用50吨吊车拔除，拔除松木桩时一定要注意安全，操作人员绑扎好松木桩端头后撤离至安全距离后，方可起吊。松木桩拔除完成后利用挖泥船或长臂挖机清除河道中渣土至设计清淤标高。五、抗倾覆计算根据现场实测数据及有关资料：河常水位为1.5米，高水位为2.5米。为了保证控制高水位，施工时围堰松木桩顶面标高2.3米，围堰土体高度4.5m，宽...
