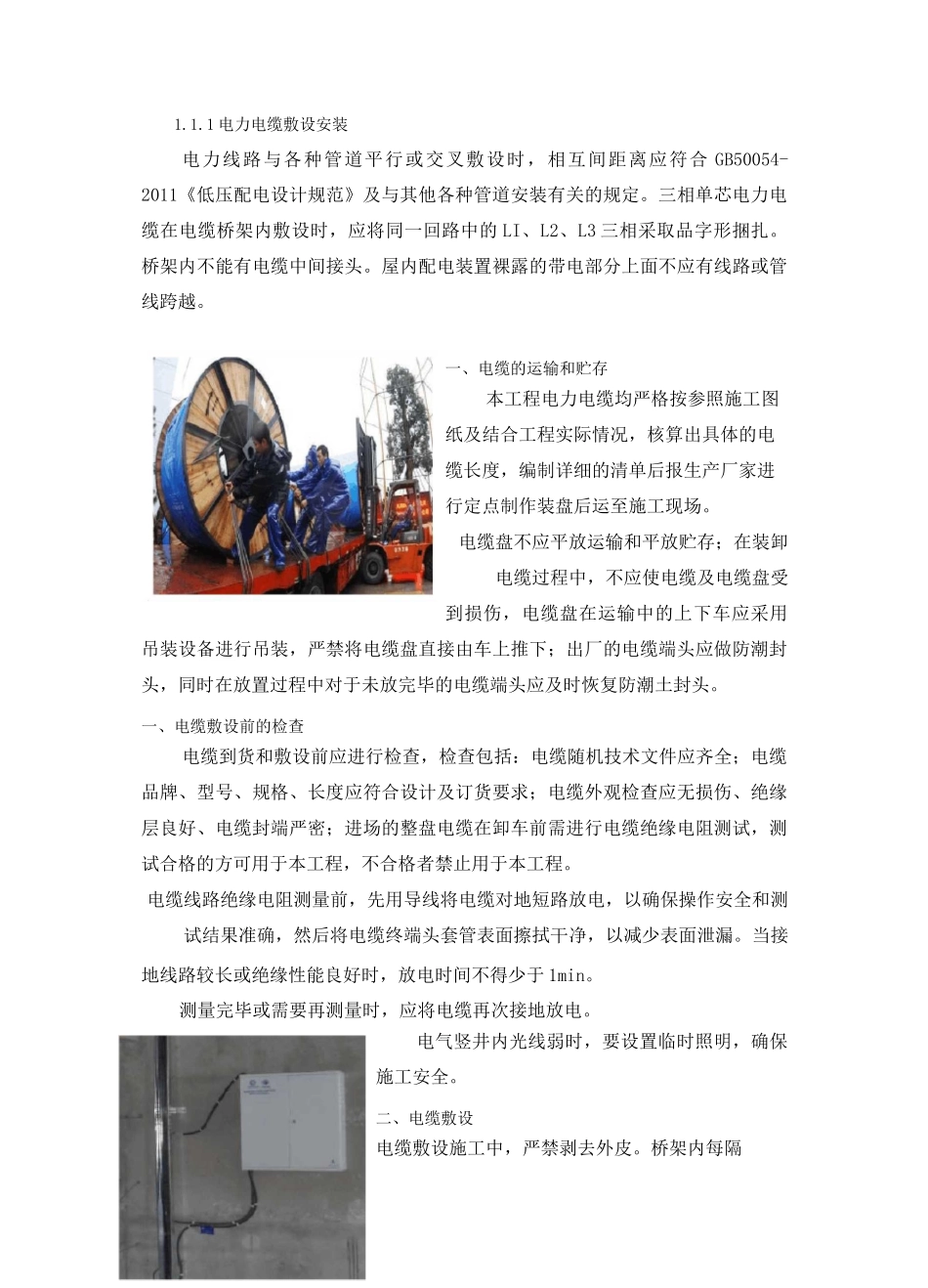

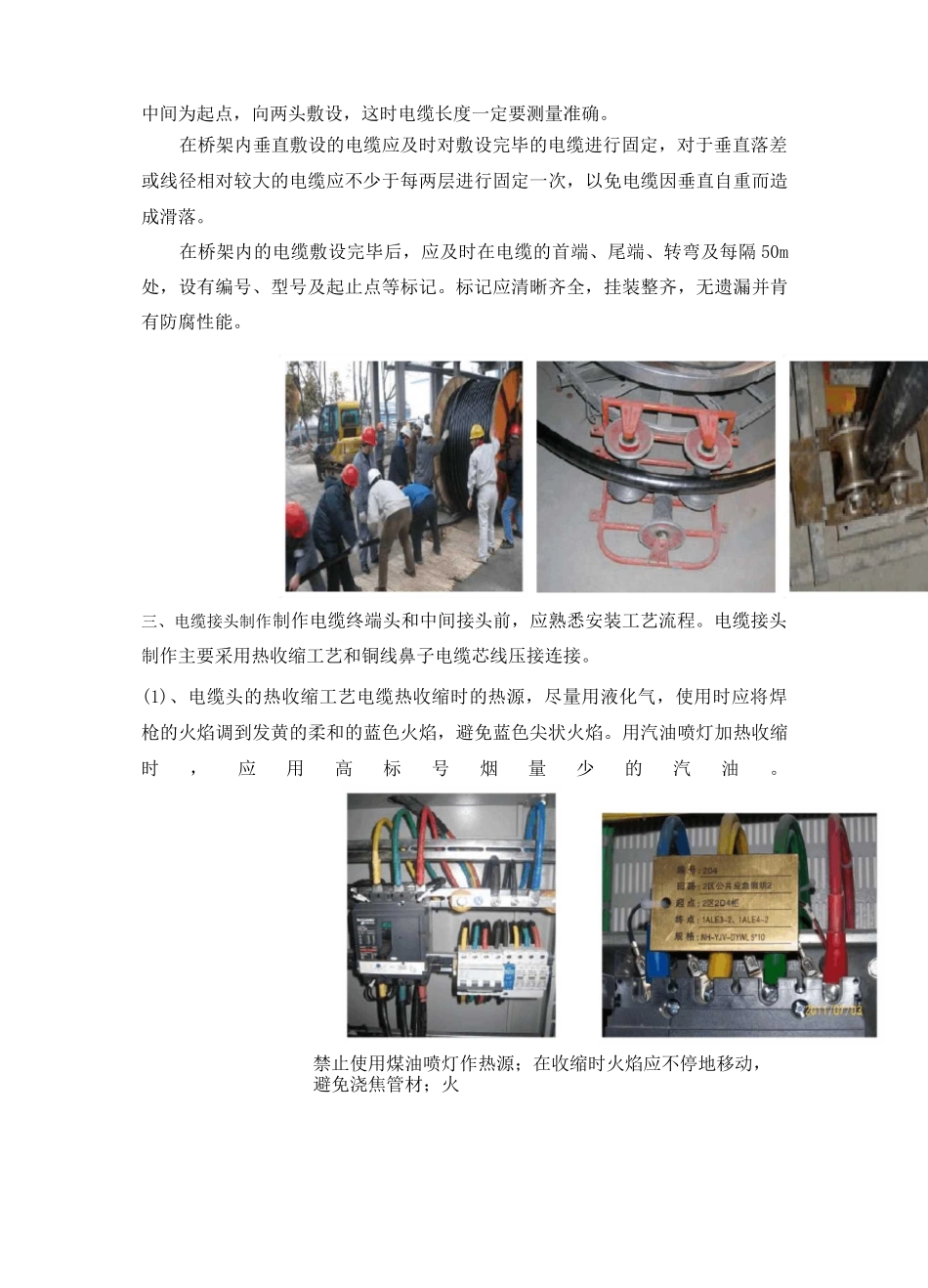

1.1.1电力电缆敷设安装电力线路与各种管道平行或交叉敷设时，相互间距离应符合GB50054-2011《低压配电设计规范》及与其他各种管道安装有关的规定。三相单芯电力电缆在电缆桥架内敷设时，应将同一回路中的LI、L2、L3三相采取品字形捆扎。桥架内不能有电缆中间接头。屋内配电装置裸露的带电部分上面不应有线路或管线跨越。一、电缆的运输和贮存本工程电力电缆均严格按参照施工图纸及结合工程实际情况，核算出具体的电缆长度，编制详细的清单后报生产厂家进行定点制作装盘后运至施工现场。电缆盘不应平放运输和平放贮存；在装卸电缆过程中，不应使电缆及电缆盘受到损伤，电缆盘在运输中的上下车应采用吊装设备进行吊装，严禁将电缆盘直接由车上推下；出厂的电缆端头应做防潮封头，同时在放置过程中对于未放完毕的电缆端头应及时恢复防潮土封头。一、电缆敷设前的检查电缆到货和敷设前应进行检查，检查包括：电缆随机技术文件应齐全；电缆品牌、型号、规格、长度应符合设计及订货要求；电缆外观检查应无损伤、绝缘层良好、电缆封端严密；进场的整盘电缆在卸车前需进行电缆绝缘电阻测试，测试合格的方可用于本工程，不合格者禁止用于本工程。电缆线路绝缘电阻测量前，先用导线将电缆对地短路放电，以确保操作安全和测试结果准确，然后将电缆终端头套管表面擦拭干净，以减少表面泄漏。当接地线路较长或绝缘性能良好时，放电时间不得少于1min。测量完毕或需要再测量时，应将电缆再次接地放电。电气竖井内光线弱时，要设置临时照明，确保施工安全。二、电缆敷设电缆敷设施工中，严禁剥去外皮。桥架内每隔2米应设支臂以作电缆固定、绑扎之用。所有材料应具有出厂合格证书，每种材料品牌必须统一，并应送样品经招标人及监理工程师认可。电缆及导线截面超过6mm2以上，其接线端子应用线耳，并做搪锡处理。金属电线管、铠装电缆钢带、蛇皮管及金属灯具等，一切当导线绝缘损坏时有可能带电的电气设备金属外壳，均应可靠接地，并作明显标志。针对本工程的特点，电缆敷设采用机械与人力相结合的方式进行。放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。临时联络指挥系统的设置：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。在桥架内放置多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划列出来。以防电缆的交叉和混乱。冬季敷设电缆时，如温度达不到规范要求时，应将电缆提前加温，以免在敷设过程中由于受温度影响而损伤电缆的绝缘保护层。电缆的搬运及支架架设：如电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛影响敷设。电缆支架的架设地点应先了，以敷设方便为准，一般应在电缆起点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。电缆桥架内水平敷设：电线敷设前电缆桥架、电缆保护管已清理完毕，有妨碍电缆施工的作业已基本完成。电缆敷设前应按设计和实际路径计算出每根电缆的长度，合理安装每盘电缆，尽量减少接头。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。电缆敷设牵引见图所示：在敷设过程中，不管是采用机械进行牵引或人办牵引，拉力均要均匀；桥架上应有人调整放线滑轮以防电缆滑出滑轮，扭结在一起，当电缆较长时，可以选中间为起点，向两头敷设，这时电缆长度一定要测量准确。在桥架内垂直敷设的电缆应及时对敷设完毕的电缆进行固定，对于垂直落差或线径相对较大的电缆应不少于每两层进行固定一次，以免电缆因垂直自重而造成滑落。在桥架内的电缆敷设完毕后，应及时在电缆的首端、尾端、转弯及每隔50m处，设有编号、型号及起止点等标记。标记应清晰齐全，挂装整齐，无遗漏并肯有防腐性能。三、电缆接头制作制作电缆终端头和中间接头前，应熟悉安装工艺流程。电缆接头制作主要采用热收缩工艺和铜线鼻子...
