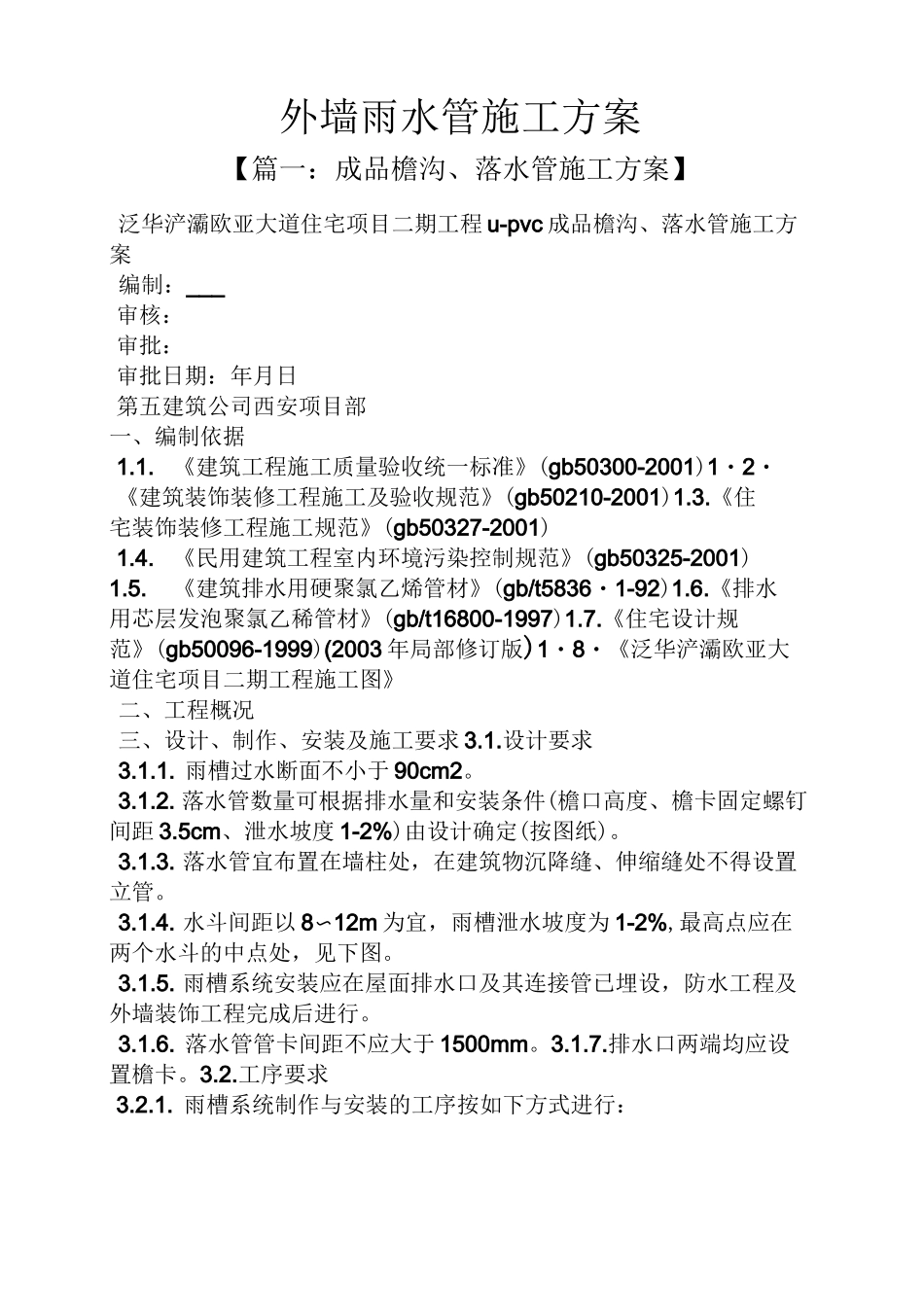

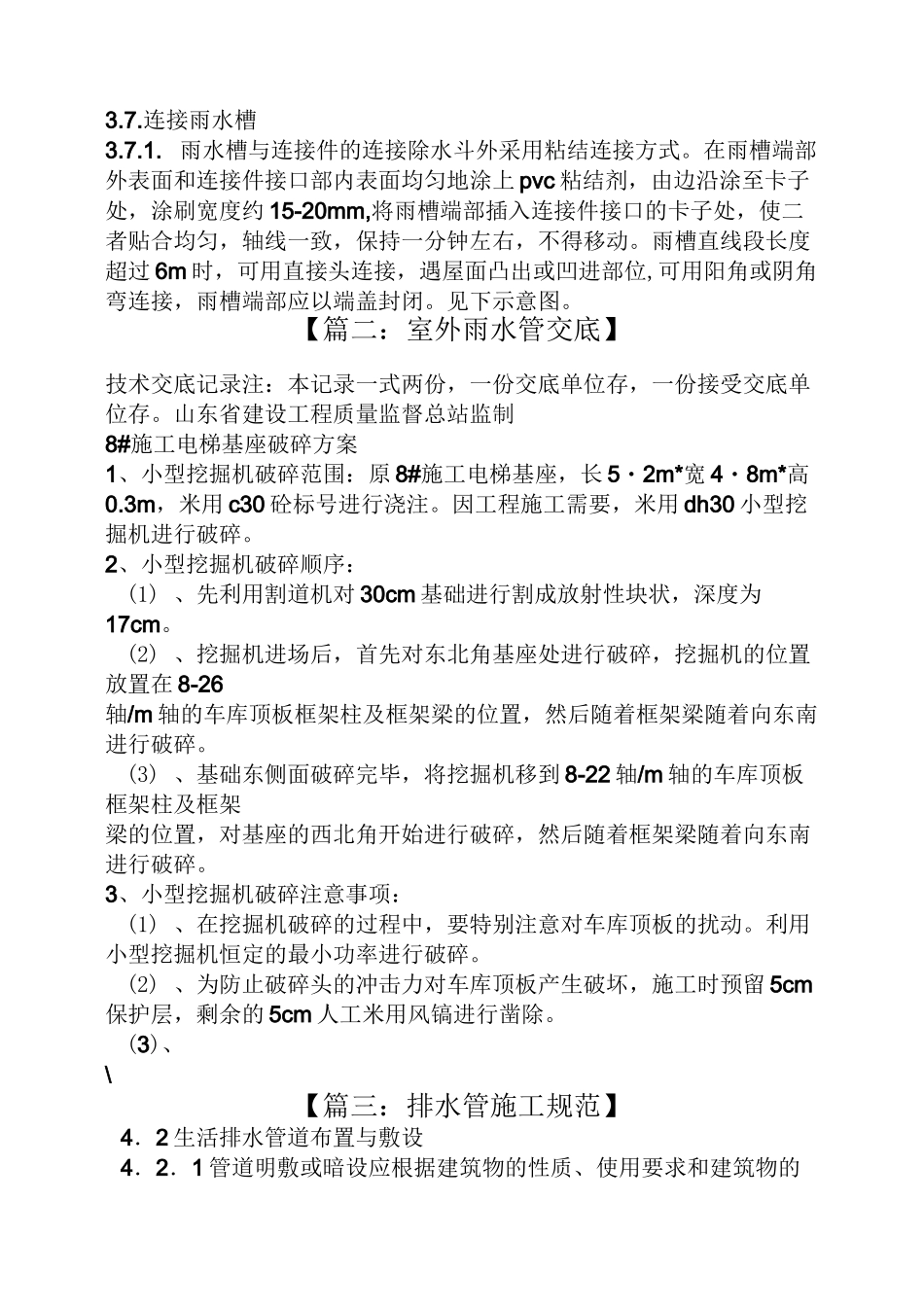

外墙雨水管施工方案【篇一：成品檐沟、落水管施工方案】泛华浐灞欧亚大道住宅项目二期工程u-pvc成品檐沟、落水管施工方案编制：___审核：审批：审批日期：年月日第五建筑公司西安项目部一、编制依据1.1.《建筑工程施工质量验收统一标准》(gb50300-2001)1・2・《建筑装饰装修工程施工及验收规范》(gb50210-2001)1.3.《住宅装饰装修工程施工规范》(gb50327-2001)1.4.《民用建筑工程室内环境污染控制规范》(gb50325-2001)1.5.《建筑排水用硬聚氯乙烯管材》(gb/t5836・1-92)1.6.《排水用芯层发泡聚氯乙稀管材》(gb/t16800-1997)1.7.《住宅设计规范》(gb50096-1999)(2003年局部修订版)1・8・《泛华浐灞欧亚大道住宅项目二期工程施工图》二、工程概况三、设计、制作、安装及施工要求3.1.设计要求3.1.1.雨槽过水断面不小于90cm2。3.1.2.落水管数量可根据排水量和安装条件(檐口高度、檐卡固定螺钉间距3.5cm、泄水坡度1-2%)由设计确定(按图纸)。3.1.3.落水管宜布置在墙柱处，在建筑物沉降缝、伸缩缝处不得设置立管。3.1.4.水斗间距以8〜12m为宜，雨槽泄水坡度为1-2%,最高点应在两个水斗的中点处，见下图。3.1.5.雨槽系统安装应在屋面排水口及其连接管已埋设，防水工程及外墙装饰工程完成后进行。3.1.6.落水管管卡间距不应大于1500mm。3.1.7.排水口两端均应设置檐卡。3.2.工序要求3.2.1.雨槽系统制作与安装的工序按如下方式进行：进场及进场验收T施工前准备（材料准备、作业面准备）—弹导向线T安装固定件T连接雨水槽T安装雨水槽T安装水斗T安装落水管—自检试验—报验。3・3■进场及进场验收3.3.1.承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并与总包单位做施工工艺协商及施工准备；安装施工人员如需住宿工地的应至少在正式施工前三天进场准备；材料应至少在正式安装前二天进场并统一堆放于预定位置。3.3.2.供方必须按需方提供的场地卸货，否则需方有权拒收货物。3.3.3.雨槽及配件应捆、成箱地堆放和运输，并把雨槽及配件分类水平堆放于房屋四周的对应地点。如用垫块搁置，垫块应”找平”,间距应小于800mm，悬臂段长度不得低于300mm。所用垫块宽度宜低于75mm，堆放高度不宜超过1500mm。3.4.施工前的准备3.4.1.材料准备：对雨槽系统所采用的材料按规定进行送样确认。3.4.2.作业面准备：（1）根据施工组织设计的要求，合理安排施工现场，保证运输道路的畅通，同时，各项施工设施的布置都要满足方便生产、安全防火环境保护和劳动保护的要求。（2）对单层且层高不大的房屋，可配备两副人字梯进行施工安装，对多层等檐口较高时，需与土建方配合，设置脚手架。（3）檐口必须平整，必要时用水泥砂浆找平；檐口同时需有足够的强度，能够承受使用荷载。3.5.弹导向线3.5.1.安装雨槽前，首先应根据其实际所需长度、屋面形状等因素，确定落水管的位置。落水管已布置在墙柱处，两根落水管的间距建议不超过12m。3.5.2.弹与水管导向线确保雨水槽向落水管方向倾斜呈1%的回水坡度。先在屋檐上弹一条水平子昂，参照水平线从雨水槽较高一端再弹坡度为1%的直线为导向线（雨水槽高端最好选在两根落水管的中心）。导向线距檐口上、下边缘不得小于2cm。见下示意图。3.6.安装固定件3.6.1.确定固定件（檐卡和挂钩）位置。在距连接件两端口各50-100mm处加设固定件，其余部位固定件间距不超过400mm。在雨水槽内外转角的两侧必须设有固定件。3.6.2.安装固定件（檐卡和挂钩）。按已确定的固定件的位置在导向线上逐点打孔，用膨胀螺栓固定雨水槽固定件。见下示意图。3.7.连接雨水槽3.7.1.雨水槽与连接件的连接除水斗外采用粘结连接方式。在雨槽端部外表面和连接件接口部内表面均匀地涂上pvc粘结剂，由边沿涂至卡子处，涂刷宽度约15-20mm,将雨槽端部插入连接件接口的卡子处，使二者贴合均匀，轴线一致，保持一分钟左右，不得移动。雨槽直线段长度超过6m时，可用直接头连接，遇屋面凸出或凹进部位,可用阳角或阴角弯连接，雨槽端部应以端盖封闭。见下示意图。【篇二：室外雨水管交底】技术交底记录注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制8#施工电...
