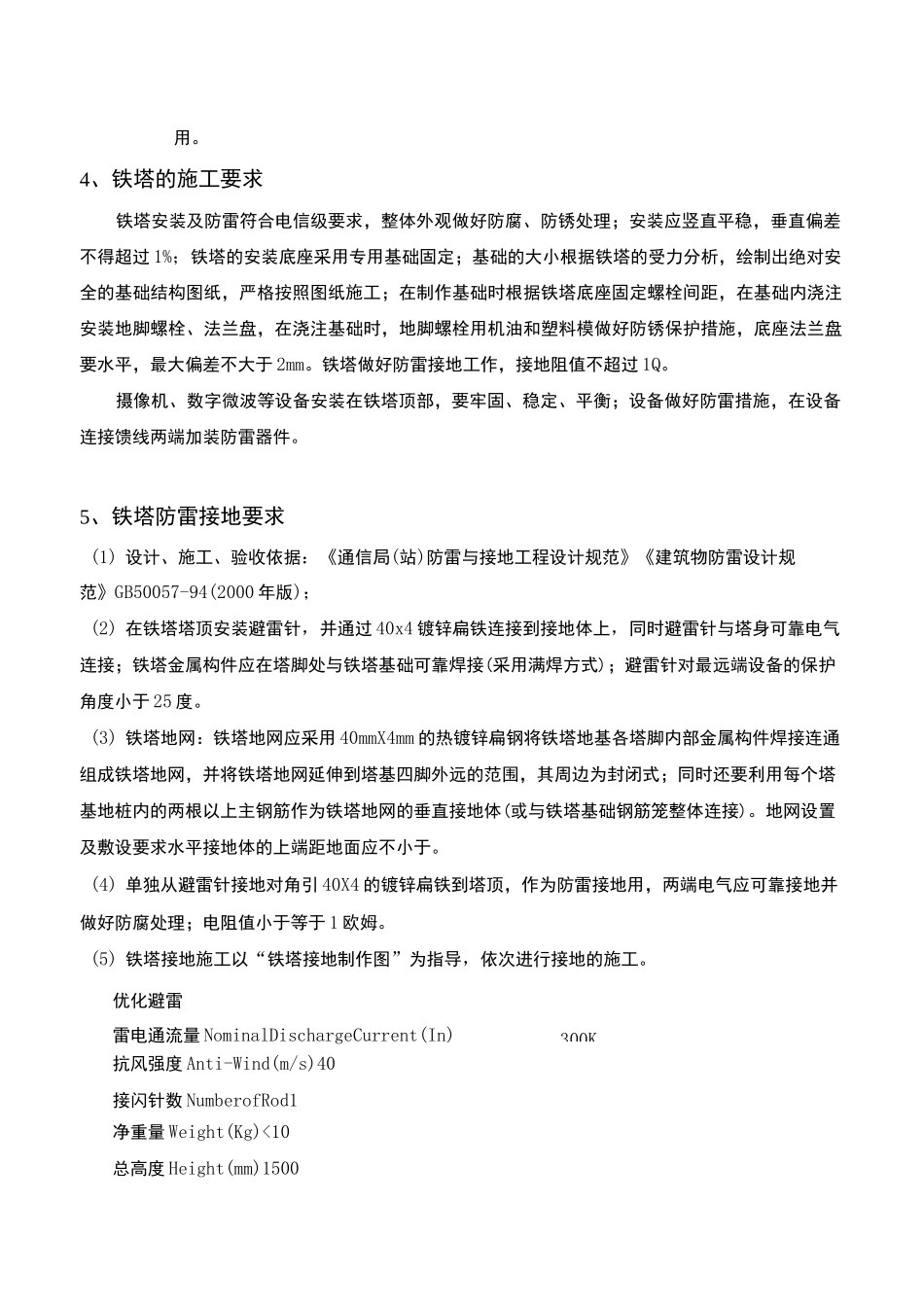

铁塔设计方案图样_第3页
3/7
铁塔制作要求1、铁塔设计设计要求设备安装铁塔为前端监控设备的运行提供必要的保障,为了使设备正常运行,在基础建设上本着牢固可靠、坚固耐用的原则,铁塔设计遵循《高耸结构设计规范》GB135-90,满足设备安装的要求。铁塔抗风性能要加强,据了解,该地区最大历史风力记录为18级强台风,14级台风每年都有不少于10次,故此,需要特别注意安装铁塔的抗风要求,加强铁塔、基础的抗风制作级别,确保安装铁塔以及设备的安全。由于设备安装点地处海岛,常年台风季节多,伴随雷电多发天气也多,需要加强铁塔的接地级别要求,本协议要求铁塔的整体接地阻值不大于1欧姆。2、铁塔设计考虑的因素:1)铁塔的设计原则是“安全,适用,经济,美观”。由于海域监控系统地处海边,为了系统建设后与整体环境协调,铁塔的设计在满足安装、安全性的条件下,追求线条流畅,与周边环境和谐,铁塔颜色可根据环境色调搭配;2)铁塔设计、施工、验收依据《建筑结构可靠度设计统一标准》GB50068-2001《建筑结构荷载规范》GB50009-2001《钢结构设计规范》GB50017-2003《钢结构工程施工工程质量验收规范》GB50205-2001《建筑抗震设计规范》GB50135-2006《钢塔桅结构设计规程》GBJ1-84《建筑钢结构焊接技术规程》JGJ81-2002《移动通信工程钢塔桅结构设计规范》YD/T5131-20053)基本抗风、结构安全等级及设计使用年限:抗风级别18级,铁塔抗震为不低于9级,铁塔设计使用寿命不低于10年。4)铁塔负载要求:铁塔要求负载不小于200公斤,该铁塔负载不包括钢结构主材、螺栓、节点板、避雷针等永久载荷和风荷载、地震作用、雪荷载、裹冰荷载、人员上塔安装检修等可变载荷。5)铁塔主要材质要求:主材一Q345;其余一Q235;螺栓一M16为级;螺栓一M20为级,铁塔总体垂直度不大于千分之一。6)铁塔的结构要求:铁塔顶部设计一个平台。平台面积为*的安装云台支撑平台,在云台支撑平台上设计四个安装孔,安装孔的位置为181mmX181mm,孔的大小为①11。摄像机云台底座尺寸7)铁塔钢构件制作要求:含连接螺栓,螺母及垫圈等紧固件,基础骨架及埋在混凝土内的构件均采用热镀锌防腐处理,按照GB/T13912-2002《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》进行。镀层厚度:当杆件厚度±5mm时,不小于86微米;当杆件厚度<5mm时,不小于65微米。因工艺要求在构件上焊接零件时,应在镀锌前进行。3、铁塔的施工工艺(1)铁塔安装时要求接面接口平整,接缝处应紧密平直,接地连接良好;铁塔顶,摄像机安装板要求平整,无翘角;出线口的位置准确,铁塔内侧安装布线管道,不影响整体美观性,并做好防腐处理。(2)线路管道敷设时,管路的弯曲处不应有褶皱、凹穴和裂缝现象,弯扁程度不应大于管外径的1/10,弯曲半径不应小于管外径的6倍。管入盒、箱等处管口应平齐、无毛刺,管口露出箱、盒应小于5MM,用螺母固定,需接地的地方接地跨接良好。管口露出锁母的丝扣为2-4扣。并应一管一孔。孔的大小应与管径相吻合。管道连接点采用连接头连接做到严密、牢固;管道材质选择PE管或者热镀锌钢管。(3)设备接线位置根据实际情况留有足够的冗余。导线两端应按照设备说明提供的线号用标签进行标识,根据编号来进行端子接线。设备导线头拨开5-10mm线皮,露出铜芯,套压接线端子后接在设备接线端口。(4)管内穿线前,先锉平管道切口,管口应刮光、无毛刺。(5)直埋辐射电缆时,使用铠装直埋式电缆,下埋深度不少于600mm,回填土压紧夯实。(6)防雷接地系统:安装铁塔、数字微波系统均建设防雷措施,采用专用避雷针、防雷器,防雷器采用模块化,安装在设备控制箱内。铁塔、立柱按照“避雷针-引下线-接地线-接地极”方式,将雷电感应到的电流导入地下接地网,接地阻值在1Q以内;设备电源线、视频线、信号馈线两端均加装防雷器,保证设备的绝对安全。(7)电源与控制线的接头应用接线盒内接或用端子连接;并做好防水保护。(8)所有基础、手孔制作的混凝土标号为C25,在制作完成后需要养护5-7天后方可使300K用。4、铁塔的施工要求铁塔安装及防雷符合电信级要求,整体外观做好防腐、防锈处理;安装应竖直平稳,垂直偏差不得超过1%;铁塔的安装底座采用...
